本文件规定了用定伸长和定力法测定针织物的拉伸弹性变形和塑性变形的试验方法。 本文件适用于各种针织织物，其他可参照执行。

ICS59.080.01
CCSW60
中华人民共和国纺织行业标准
FZ/T70006—2022
代替FZ/T70006—2004
针织物拉伸弹性回复率试验方法Stretch and recoverytesting method for knitted fabrics2022-04-08发布
中华人民共和国工业和信息化部中国标准出版社
2022-10-01实施
FZ/T70006—2022

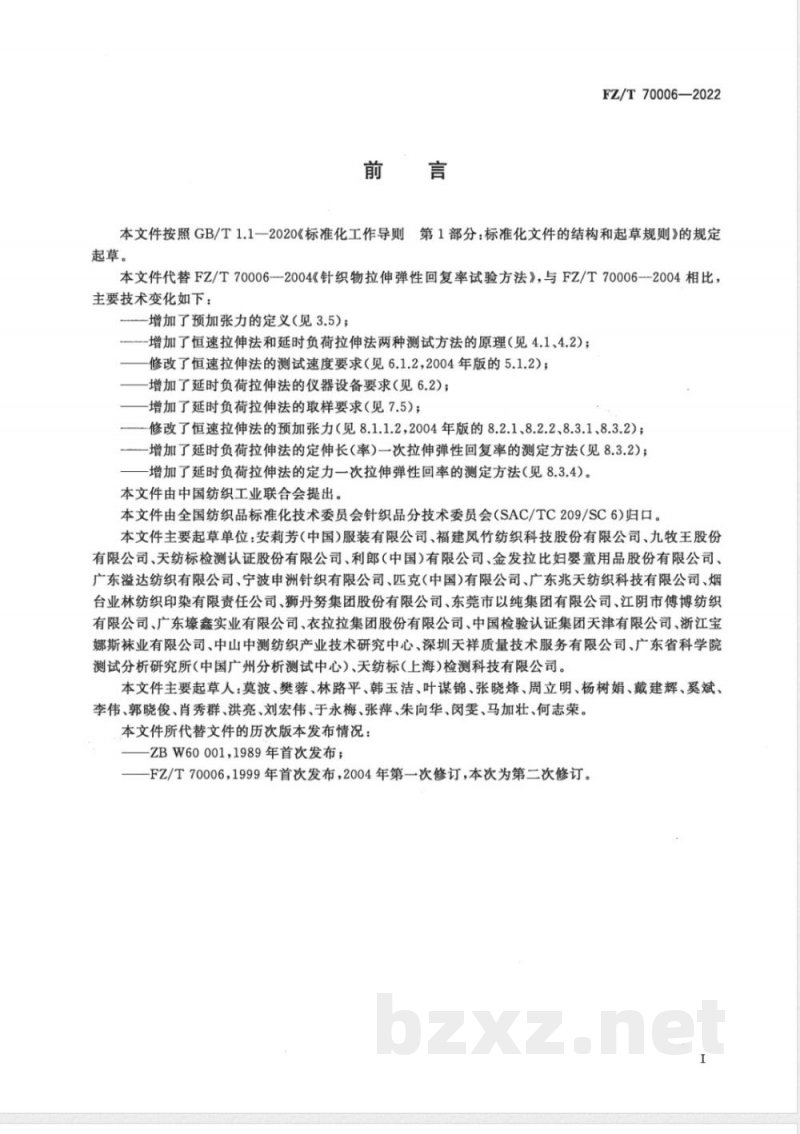

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替FZ/T70006-—2004《针织物拉伸弹性回复率试验方法》，与FZ/T70006--2004相比，主要技术变化如下：
增加了预加张力的定义（见3.5）；-增加了恒速拉伸法和延时负荷拉伸法两种测试方法的原理（见4.1、4.2)；修改了恒速拉伸法的测试速度要求（见6.1.2，2004年版的5.1.2）；增加了延时负荷拉伸法的仪器设备要求（见6.2)；增加了延时负荷拉伸法的取样要求（见7.5）；修改了恒速拉伸法的预加张力（见8.1.1.2，2004年版的8.2.1、8.2.2、8.3.1、8.3.2）；增加了延时负荷拉伸法的定伸长（率）一次拉伸弹性回复率的测定方法（见8.3.2）；增加了延时负荷拉伸法的定力一次拉伸弹性回率的测定方法（见8.3.4）。本文件由中国纺织工业联合会提出。本文件由全国纺织品标准化技术委员会针织品分技术委员会（SAC/TC209/SC6）归口。本文件主要起草单位：安莉芳（中国）服装有限公司、福建凤竹纺织科技股份有限公司、九牧王股份有限公司、天纺标检测认证股份有限公司、利郎（中国）有限公司、金发拉比妇婴童用品股份有限公司、广东溢达纺织有限公司、宁波申洲针织有限公司、匹克（中国）有限公司、广东兆天纺织科技有限公司、烟台业林纺织印染有限责任公司、狮丹努集团股份有限公司、东莞市以纯集团有限公司、江阴市傅博纺织有限公司、广东壕鑫实业有限公司、衣拉拉集团股份有限公司、中国检验认证集团天津有限公司、浙江宝娜斯袜业有限公司、中山中测纺织产业技术研究中心、深圳天祥质量技术服务有限公司、广东省科学院测试分析研究所(中国广州分析测试中心)、天纺标(上海)检测科技有限公司。本文件主要起草人：莫波、樊蓉、林路平、韩玉洁、叶谋锦、张晓烽、周立明、杨树娟、戴建辉、奚斌、李伟、郭晓俊、肖秀群、洪亮、刘宏伟、于永梅、张萍、朱向华、闵雯、马加壮、何志荣。本文件所代替文件的历次版本发布情况：ZBW60001，1989年首次发布；
-FZ/T70006，1999年首次发布，2004年第一次修订，本次为第二次修订。1范围

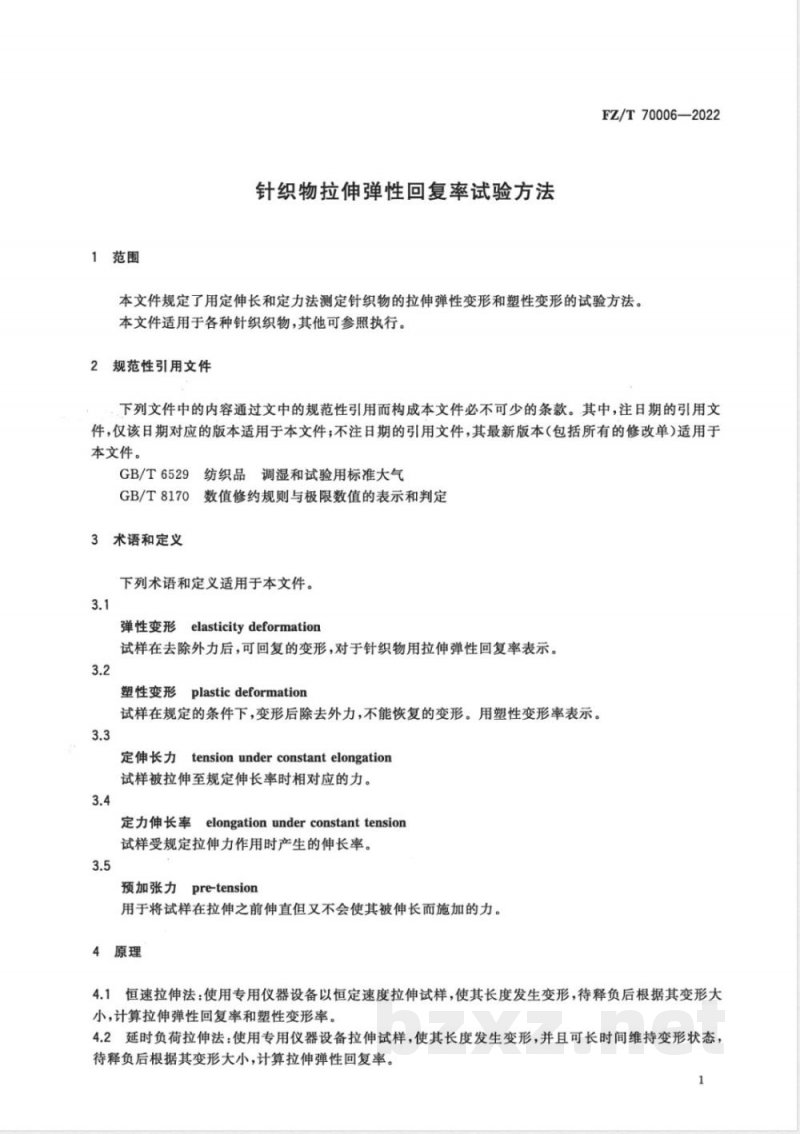

针织物拉伸弹性回复率试验方法FZ/T70006—2022
本文件规定了用定伸长和定力法测定针织物的拉伸弹性变形和塑性变形的试验方法。本文件适用于各种针织织物，其他可参照执行。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6529
调湿和试验用标准大气
纺织品：
）数值修约规则与极限数值的表示和判定GB/T8170
3术语和定义
下列术语和定义适用于本文件。3.1
elasticitydeformation
弹性变形
试样在去除外力后，可回复的变形，对于针织物用拉伸弹性回复率表示。3.2
plasticdeformation
塑性变形
试样在规定的条件下，变形后除去外力，不能恢复的变形。用塑性变形率表示。3.3
定伸长力tensionunderconstantelongation试样被拉伸至规定伸长率时相对应的力。3.4
定力伸长率elongationunderconstanttension试样受规定拉伸力作用时产生的伸长率。3.5
预加张力
力pre-tension
用于将试样在拉伸之前伸直但又不会使其被伸长而施加的力。4原理
4.1恒速拉伸法：使用专用仪器设备以恒定速度拉伸试样，使其长度发生变形，待释负后根据其变形大小，计算拉伸弹性回复率和塑性变形率。4.2延时负荷拉伸法：使用专用仪器设备拉伸试样，使其长度发生变形，并且可长时间维持变形状态，待释负后根据其变形大小，计算拉伸弹性回复率。1
FZ/T70006—2022

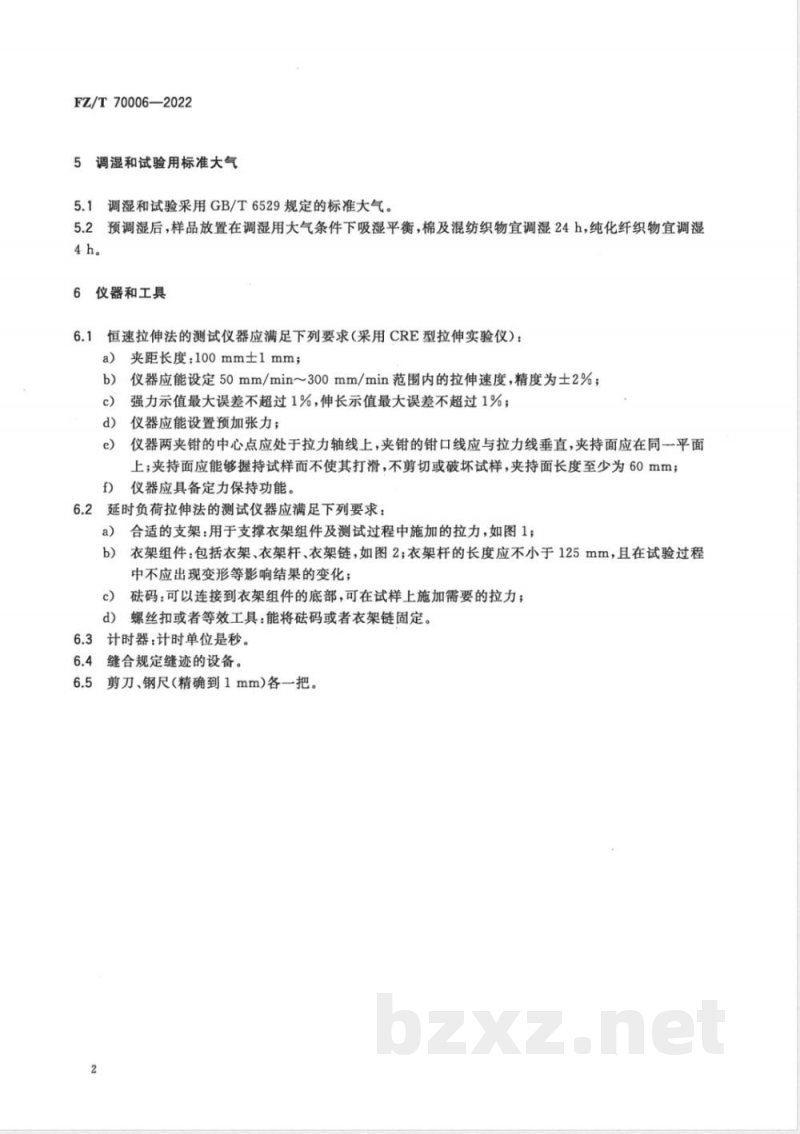

5调湿和试验用标准大气
5.1调湿和试验采用GB/T6529规定的标准大气。5.2预调湿后，样品放置在调湿用大气条件下吸湿平衡，棉及混纺织物宜调湿24h，纯化纤织物宜调湿4h。
6仪器和工具
6.1恒速拉伸法的测试仪器应满足下列要求（采用CRE型拉伸实验仪）：夹距长度：100mm士1mm；
仪器应能设定50mm/min~300mm/min范围内的拉伸速度，精度为士2%；强力示值最大误差不超过1%，伸长示值最大误差不超过1%；仪器应能设置预加张力；
仪器两夹钳的中心点应处于拉力轴线上，夹钳的钳口线应与拉力线垂直，夹持面应在同一平面上；夹持面应能够握持试样而不使其打滑，不剪切或破坏试样，夹持面长度至少为60mm；仪器应具备定力保持功能。
6.2延时负荷拉伸法的测试仪器应满足下列要求：a）合适的支架：用于支撑衣架组件及测试过程中施加的拉力，如图1；b）衣架组件：包括衣架、衣架杆、衣架链，如图2；衣架杆的长度应不小于125mm，且在试验过程中不应出现变形等影响结果的变化；码：可以连接到衣架组件的底部，可在试样上施加需要的拉力；c）
d）螺丝扣或者等效工具：能将码或者衣架链固定。6.3计时器：计时单位是秒。
6.4缝合规定缝迹的设备。
6.5剪刀、钢尺（精确到1mm)各一把。2
标引序号说明：
支架；
螺丝扣。
样品和试样

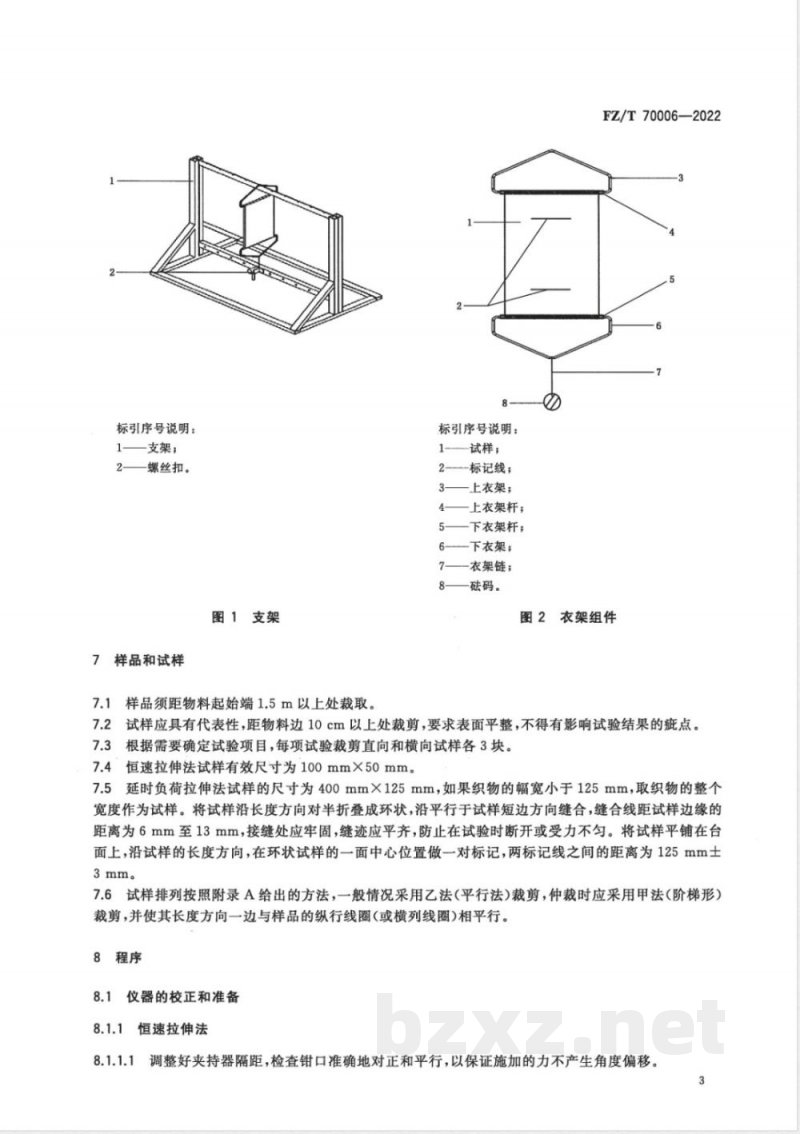

图1支架
样品须距物料起始端1.5m以上处裁取。7.1Www.bzxZ.net
标引序号说明：
试样；
2—标记线；
上衣架；
上衣架杆；
下衣架杆；
下衣架；
衣架链；
础码。
FZ/T70006—2022
图2衣架组件
7.2试样应具有代表性，距物料边10cm以上处裁剪，要求表面平整，不得有影响试验结果的疵点。7.3根据需要确定试验项目，每项试验裁剪直向和横向试样各3块。恒速拉伸法试样有效尺寸为100mm×50mm。7.4
7.5延时负荷拉伸法试样的尺寸为400mm×125mm，如果织物的幅宽小于125mm，取织物的整个宽度作为试样。将试样沿长度方向对半折叠成环状，沿平行于试样短边方向缝合，缝合线距试样边缘的距离为6mm至13mm，接缝处应牢固，缝迹应平齐，防止在试验时断开或受力不匀。将试样平铺在台面上，沿试样的长度方向，在环状试样的一面中心位置做一对标记，两标记线之间的距离为125mm士3mm。
7.6试样排列按照附录A给出的方法，一般情况采用乙法（平行法）裁剪，仲裁时应采用甲法（阶梯形）裁剪，并使其长度方向一边与样品的纵行线圈（或横列线圈)相平行。8程序
仪器的校正和准备
恒速拉伸法
调整好夹持器隔距，检查钳口准确地对正和平行，以保证施加的力不产生角度偏移。3
FZ/T70006—2022
8.1.1.2按照试验要求设定试验程序。拉伸速度按照产品标准或有关各方协议在50mm/min～300mm/min范围内选择，如未明确拉伸速度，则可设定为300mm/min，而施加预加张力时的拉伸速度，可根据测试仪器的具体情况选择设定在能准确读取施加预加张力时伸长值的速度，并在试验报告中说明。预加张力一般可设定为0.1N，对于施加很小的力即会产生伸长的试样，预加张力宜设定为0.05N。8.1.2延时负荷拉伸法
检查支架是否稳固，以保证试验顺利进行。8.2拉伸力和伸长率的测定（恒速拉伸法）8.2.1定伸长力的测定
将试样长度方向的两端平整地紧固在夹持器内，开动仪器，施加预加张力，然后拉伸到预定伸长值（见附录B)时止。停置1min，仪器自动记录拉伸力值，测试结果以3块试样数据的平均值表示，按GB/T8170修约到小数点后一位数。8.2.2定力伸长率的测定
将试样长度方向的两端平整地紧固在夹持器内，开动仪器，施加预加张力，当达到预定力值时，停置1min，仪器自动记录拉伸长度，测试结果以3块试样数据的平均值表示，按GB/T8170修约到小数点后一位。定力伸长率按式(1)计算。式中：
芸×100%
定力伸长率=
L2—试样加预定力值后的拉伸长度，单位为毫米（mm）；L,试样加预加张力后的长度，单位为毫米（mm）。8.3拉伸弹性回复率和塑性变形率的测定8.3.1定伸长（率）拉伸弹性回复率和塑性变形率的测定（恒速拉伸法）8.3.1.1定伸长（率）一次拉伸弹性回复率和塑性变形率的测定.（1）
将试样长度方向的两端平整地紧固在夹持器内，开动仪器，施加预加张力，拉伸到预定伸长率时，停置1min，回到起点，停置3min，再加上预加张力，自动记录此时试样长度，测试结果以3块试样试验数据的平均值表示，按GB/T8170修约到小数点后一位数。按公式（2)和公式（3)进行计算。L3-L
拉伸弹性回复率=
塑性变形率=×100%
式中：
L：定伸长率拉伸后试样总长度，单位为毫米(mm)；L,'—
-经拉伸试验后再加上预加张力时试样长度（塑性变形量在内），单位为毫米（mm）；L，——试样加预加张力后的长度，单位为毫米(mm)。8.3.1.2定伸长（率）反复拉伸时弹性回复率和塑性变形率的测定·（2）
·（3）
按8.3.1.1的操作程序反复拉伸数次（见附录B)，自动记录最后一次试样长度，测试结果以3块试4
FZ/T70006—2022
样试验数据的平均值表示，按GB/T8170修约至小数点后一位数。按公式（2)和式（3)进行计算。8.3.2定伸长（率）一次拉伸弹性回复率的测定（延时负荷拉伸法）8.3.2.1平放试样，测量并记录两标记线之间的长度L。。8.3.2.2‘将试样套入上衣架杆上，然后将衣架杆固定在上衣架中，并使试样的缝线平行衣架杆。8.3.2.3将试样另一端套入下衣架杆上，并将衣架杆固定在下衣架中。8.3.2.4将上衣架挂入支架的沟槽内。8.3.2.5试样拉伸到预定伸长后，将衣架链用螺母或者类似紧固件固定在支架下端。8.3.2.6试样在预定伸长下保持设定时间，根据需要，时间可设定为2h或双方约定。经过设定时间后，测量标记长度L3，然后松开衣架链取下衣架并取下试样，在无外部拉力状8.3.2.7
态下平放试样。
a）平放试样1min士5s后，测量标记长度Ls，精确到1mm。b）平放试样1h士5min后，测量标记长度L。，精确到1mm。依次按照8.3.2.1~8.3.2.7的步骤继续测试，直到每个样品测试完。c)
测试结果以3块试样试验数据的平均值表示，按GB/T8170修约至小数点后一位数。按公d)
式(4)和公式(5)计算。
式中：
L-×100%
Rimn=L,-L。
L-L×100%
Rh=L-L。
测试后平放1min士5s后的回复率；测试后平放1h士5min后的回复率；L
-定伸长率条件下的标记总长度，单位为毫米（mm）；Ls
一回复1min士5s后标记的长度，单位为毫米（mm）；一初始标记长度，单位为毫米（mm)；—回复1h士5min后标记的长度，单位为毫米（mm）。8.3.3定力拉伸弹性回复率和塑性变形率的测定（恒速拉伸法）8.3.3.1定力一次拉伸弹性回率和塑性变形率的测定（4）
（5）
将试样长度方向的两端平整地紧固在夹持器内，开动仪器，施加预加张力，当施加到预定力值时（见附录B)，停置1min，回到起点，停置3min，加上预加张力，自动记录此时试样长度，测试结果以3块试样试验数据的平均值表示，按GB/T8170修约到小数点后一位数。按公式（6)和公式(7)进行计算。L4-L
拉伸弹性回复率：
×100%
L'-L1×100%
塑性变形率=
式中：
L4—定力拉伸后试样总长度，单位为毫米（mm）；....(6)
L，一经拉伸试验后再加上预加张力时试样长度（塑性变形量在内），单位为毫米（mm)；L，—试样加预加张力后的长度，单位为毫米（mm）。8.3.3.2定力反复拉伸时弹性回复率和塑性变形率的测定按8.3.3.1的操作程序，反复拉伸数次（见附录B)后，自动记录最后一次试样长度，测定结果以3块5
FZ/T70006—2022
试样测试数据的平均值表示，按GB/T8170修约到小数点后一位数。按公式(6)和公式(7)进行计算。8.3.4定力一次拉伸弹性回率的测定（延时负荷拉伸法）8.3.4.1按8.3.2.1～8.3.2.5将试样放置于拉伸试验设备中。8.3.4.2将试验要求的磁码附在下衣架链上。8.3.4.3试样在础码的重力下保持拉伸状态，根据需要，时间可设定为2h或双方约定。8.3.4.4经过设定时间后，测量标记长度L，，然后松开码取下衣架并取下试样，在无外部拉力状态下平放试样。
a）平放试样1min士5s后，测量标记长度Ls，精确到1mm。b）平放试样1h士5min后，测量标记长度L6，精确到1mm。c）依次按照8.3.4.1～8.3.4.4的步骤继续测试，直到每个试样测试完。d）测试结果以3块试样试验数据的平均值表示，按GB/T8170修约至小数点后一位数。按公式(8)和公式(9)计算。
式中：
L-Ls×100%
R1min=-L。
L'-L ×100%
Rh=-L。
测试后平放1min士5s后的回复率；测试后平放1h士5min后的回复率；一定负荷条件下的标记总长度，单位为毫米（mm）；一回复1min士5s后标记的长度，单位为毫米（mm）；L。
一初始标记长度，单位为毫米（mm）；L
一回复1h士5min后标记的长度，单位为毫米（mm）。8.4应力松弛率的测定（恒速拉伸法）（8）
·（9）
按8.2.1的操作程序停置预定时间（见附录B），自动记录拉伸力值，测试结果以3块试样数据的平均值表示，按GB/T8170修约到小数点后一位数。按公式(10)进行计算。应力松弛率=×100%
式中：
T。试样拉伸到预定伸长时的力值，单位为牛顿(N)；-放置预定时间后的力值，单位为牛顿(N)。T
9试验报告
试验报告应包括下列资料：
a）本文件编号；
b）样品名称、编号、规格；
c）试样型式、状态、数量；
d）采用的调湿和试验用大气；
e）使用仪器的型号；
注明各测试项目的试验参数：
.（10）
FZ/T70006—2022
恒速拉伸法包括：定伸长（率）或定力、拉伸速度、夹距长度、预加张力、反复拉伸次数及上下延时时间等；
延时负荷拉伸法包括：定伸长(率)或定力、设定拉伸时间等；各项测试指标的平均值；
试验日期；
任何偏离本试验方法的细节。
FZ/T70006-—2022
A.1甲法
阶梯形裁样法
图A.1为阶梯法试样裁剪例图。
标引序号说明：
T直向；
横向。
1/10幅宽
平行裁样法
图A.2为平行法试样裁剪例图。
标引序号说明：
直向；
W—横向。
1/10幅宽
附录A
（规范性）
试样裁剪例图
阶梯法试样裁剪例图
平行法试样裁剪例图
附录B
(资料性）
恒速拉伸法定伸长（率）、定力、反复拉伸次数及松弛停留时间FZ/T 70006—2022
定伸长（率)根据不同品种，线圈纵行方向或横列方向可选择10%、30%、50%等适当拉伸数值。B.1
B.2定力根据不同品种，线圈纵行方向或横列方向力值可选择试样每1cm宽施加1N、3N、5N、7N等适当力值。
B.3反复拉伸次数（定伸长或定力）是根据不同品种，线圈纵行方向或横列方向可选择1次、3次、5次或10次等适当次数。
B.4松弛时间（定伸长或定力）是根据不同品种，线圈纵行方向或横列方向可选择1min、2min、3min等适当时间。
