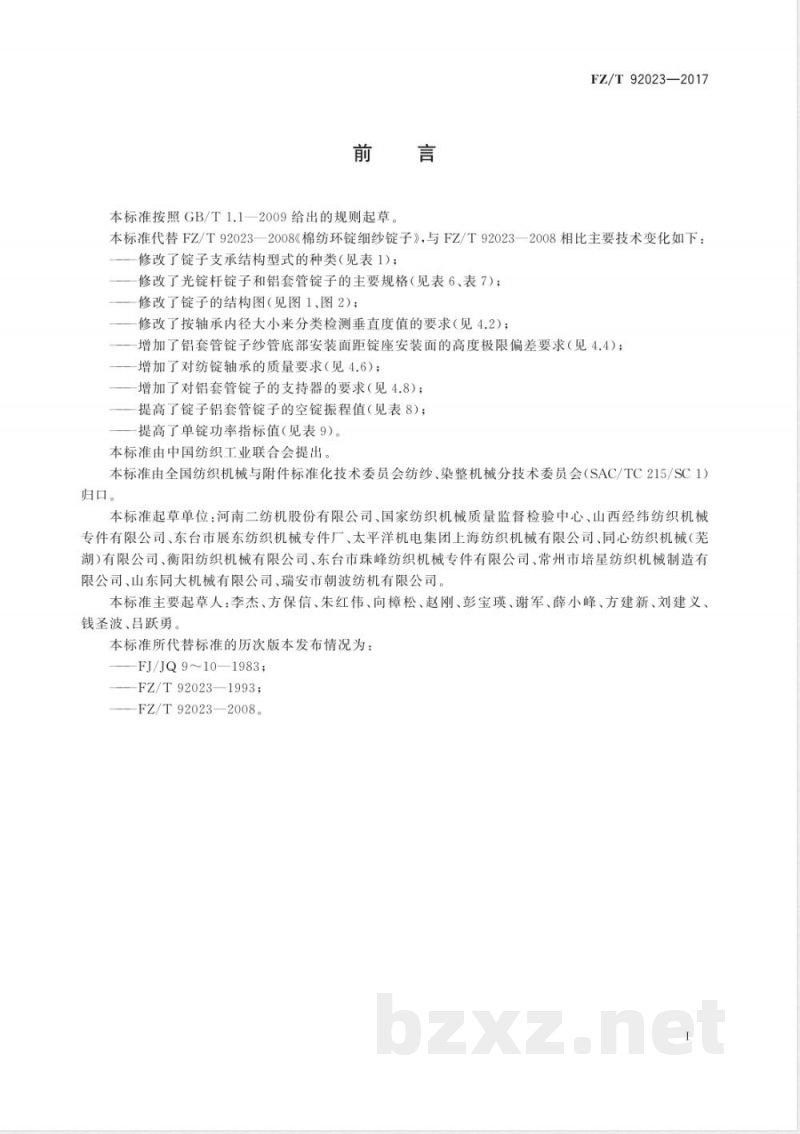

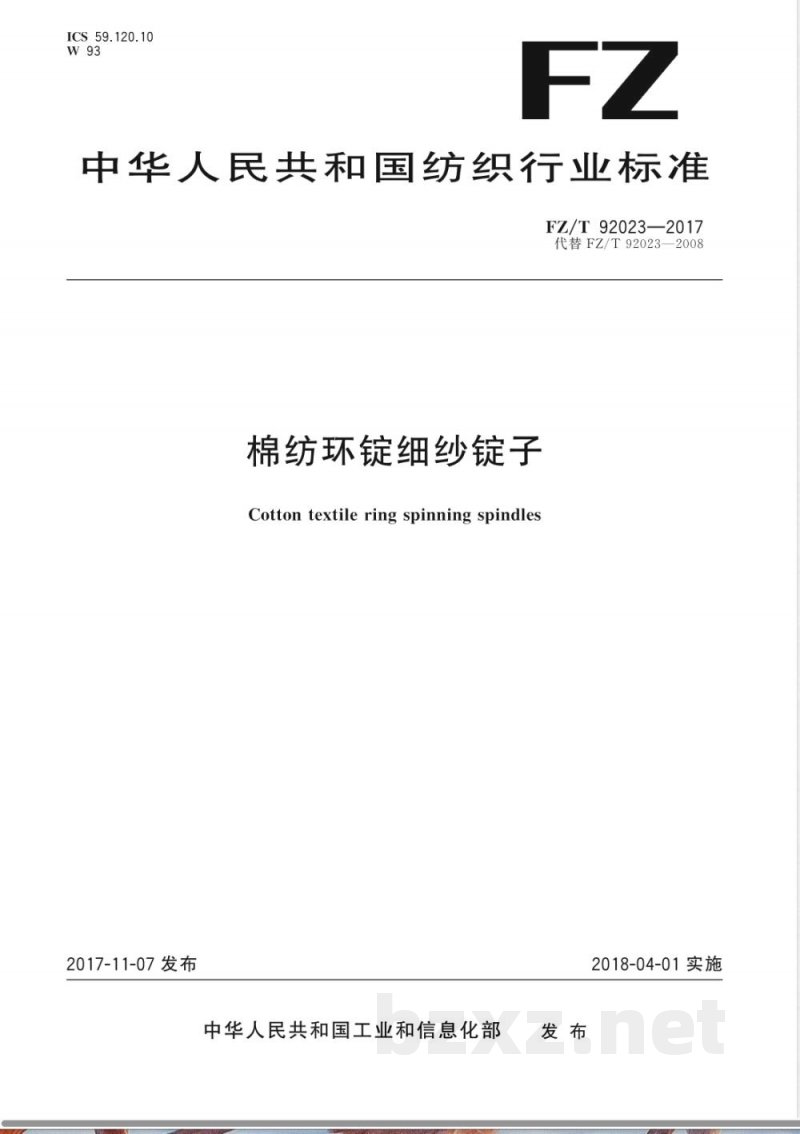

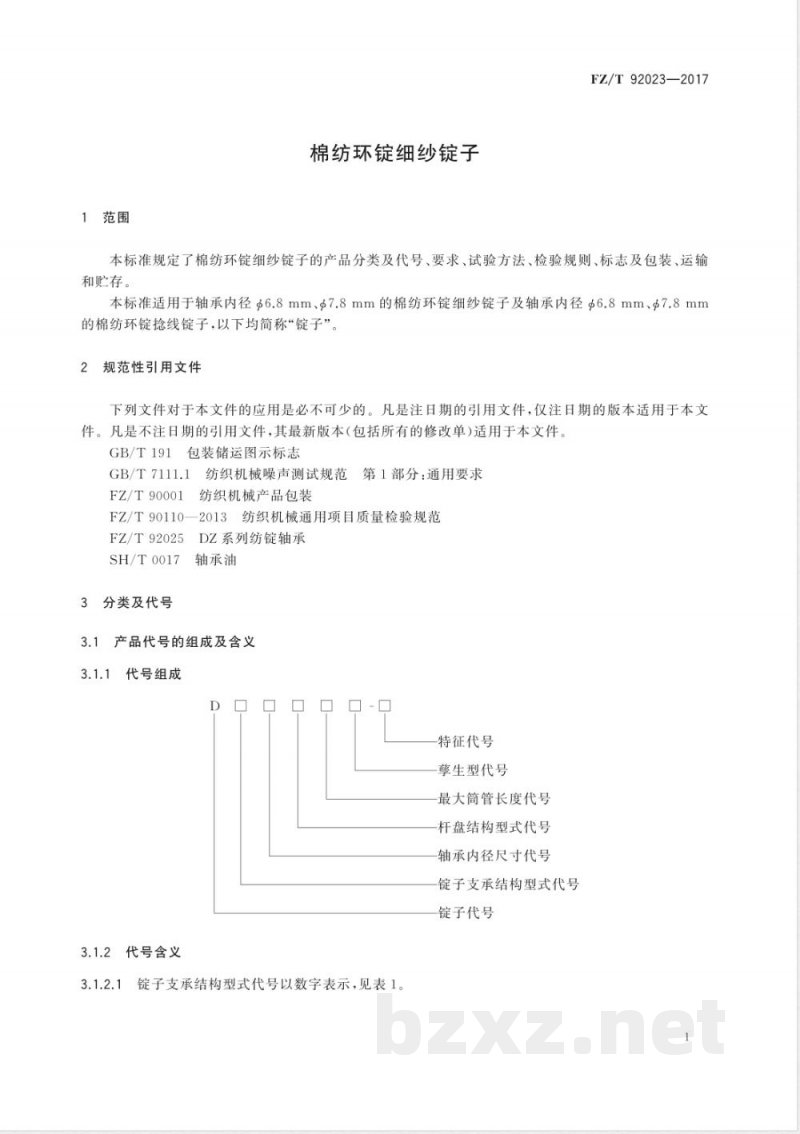

中华人民共和国纺织行业标准 FZ/T92023—2017 棉纺环锭细纱锭子 Cotton textile ring spinning spindles 发布日期：2017-11-07 实施日期：2018-04-01 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T1.1—2009《标准化工作导则》的规定起草，代替FZ/T92023—2008版本。与2008版相比，本标准主要技术变化包括：修改锭子支承结构型式种类（表1）、光锭杆和铝套管锭子的主要规格（表6、表7）、锭子结构图（图1、图2）；调整按轴承内径分类检测垂直度的要求（4.2）；增加铝套管锭子纱管底部安装面距锭座安装面的高度极限偏差要求（4.4）；增加纺锭轴承质量要求（4.6）；增加铝套管锭子支撑器要求（4.8）；提高铝套管锭子空锭振程值（表8）及单锭功率指标（表9）。 本标准由中国纺织工业联合会提出，由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。本标准起草单位包括河南二纺机股份有限公司、国家纺织机械质量监督检验中心、山西经纬纺织机械专件有限公司等。主要起草人：李杰、方保信、朱红伟、向樟松、赵刚、彭宝瑛、谢军、薛小峰、方建新、刘建义、钱圣波、吕跃勇。 1 范围 本标准规定了棉纺环锭细纱锭子的产品分类及代号、技术要求、试验方法、检验规则、标志及包装、运输和贮存要求。本标准适用于轴承内径6.8mm和7.8mm的棉纺环锭细纱锭子及捻线锭子，以下统称“锭子”。 2 规范性引用文件 下列文件是本标准应用中不可或缺的条款。注日期的引用文件，仅该日期版本适用；不注日期的引用文件，其最新版本（包括所有修改单）适用：GB/T191、GB/T7111.1、FZ/T90001、FZ/T90110—2013、FZ/T92025、SH/T0017。 3 分类及代号 3.1 DZ系列纺锭轴承及产品代号组成 3.1.1 代号组成包括：特征代号、擎生型代号、最大筒管长度代号、杆盘结构型式代号、轴承内径尺寸代号、锭子支承结构型式代号。 3.1.2 代号含义 3.1.2.1 锭子支承结构型式代号以数字表示，见表1：弹性圈分离型、弹性圈连接型、金属弹性管连接型、金属弹性管连接加纵向缓冲型、其他结构型式。 3.1.2.2 轴承内径尺寸代号以数字表示，见表2。 3.1.2.3 杆盘结构型式代号以数字表示，见表3，区分光锭杆和铝套管类型。 3.1.2.4 最大筒管长度代号以数字表示，见表4。 3.1.2.5 擎生型代号以字母表示（字母O和I除外），见表5。 3.1.2.6 特征代号用于表达锭盘直径、锭脚螺纹尺寸等特征，省略内容由企业标注。 3.1.3 标记示例 示例：D3203CE-22M24 表示锭子，其支承结构型式为金属弹性管连接型、轴承内径为7.8mm、光锭杆、最大筒管长度205mm、配用DZ2A型轴承、装有制动器、锭盘直径22mm、锭脚螺纹M24×1.5。
