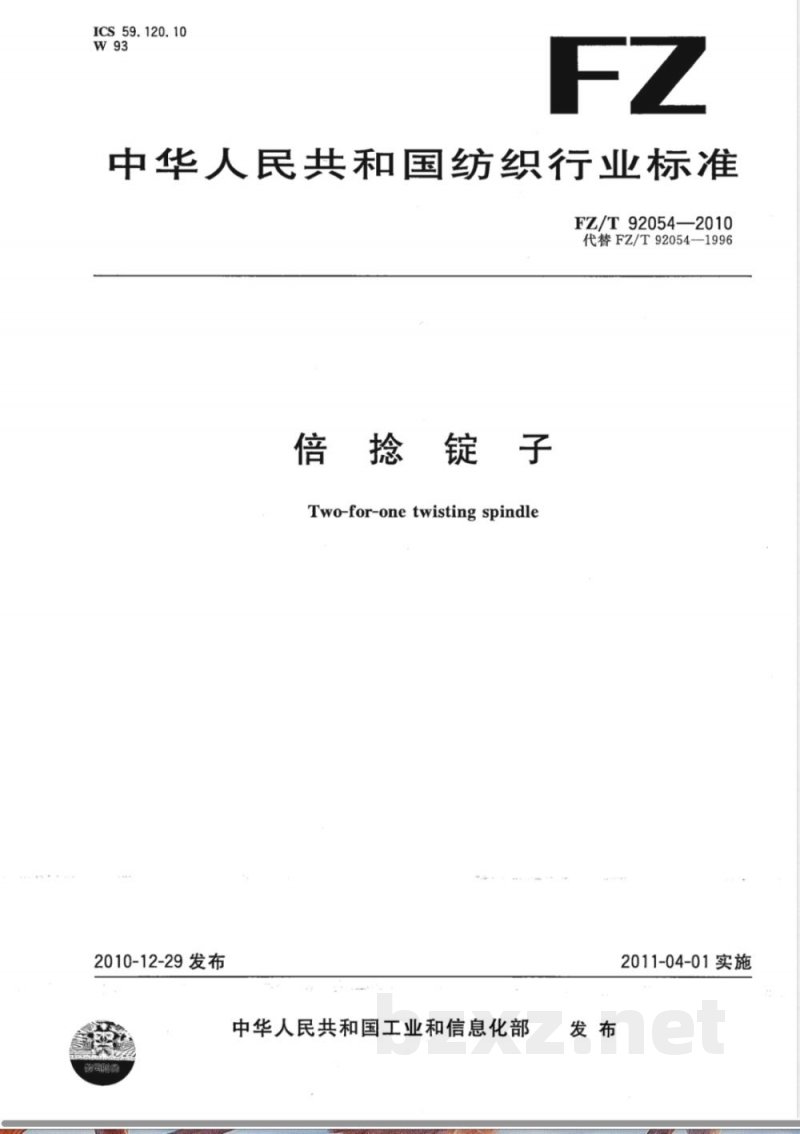

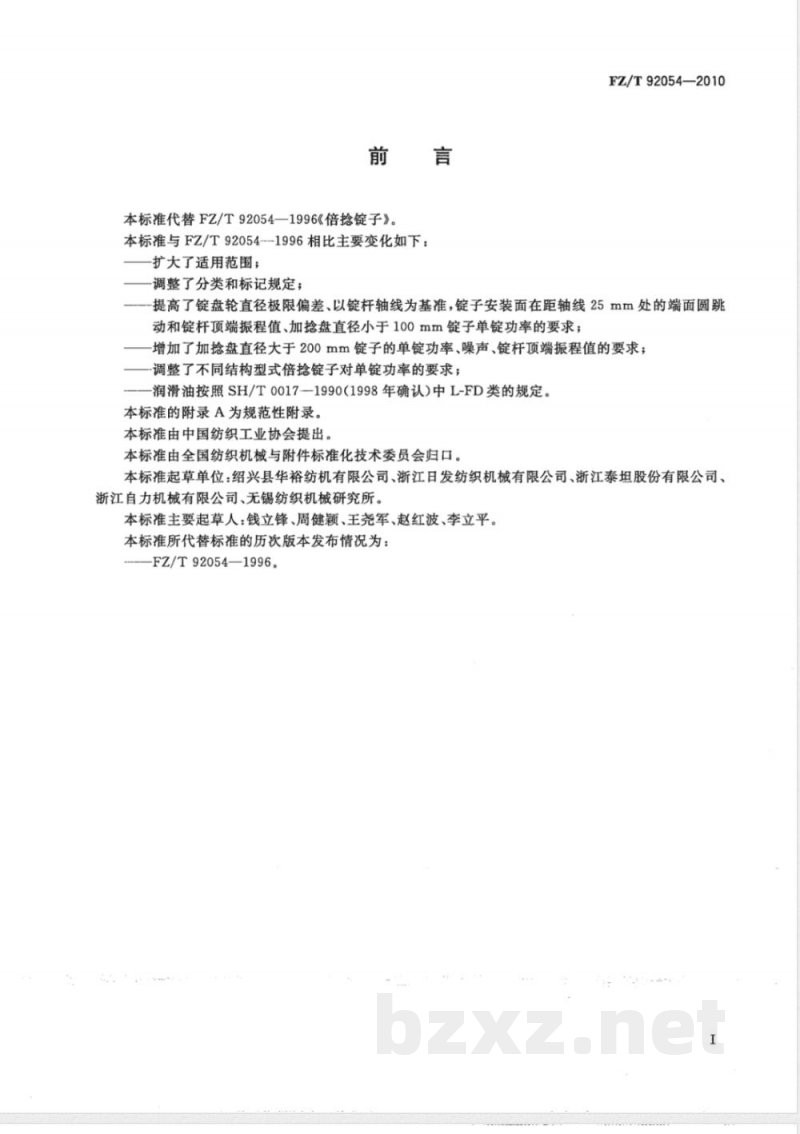

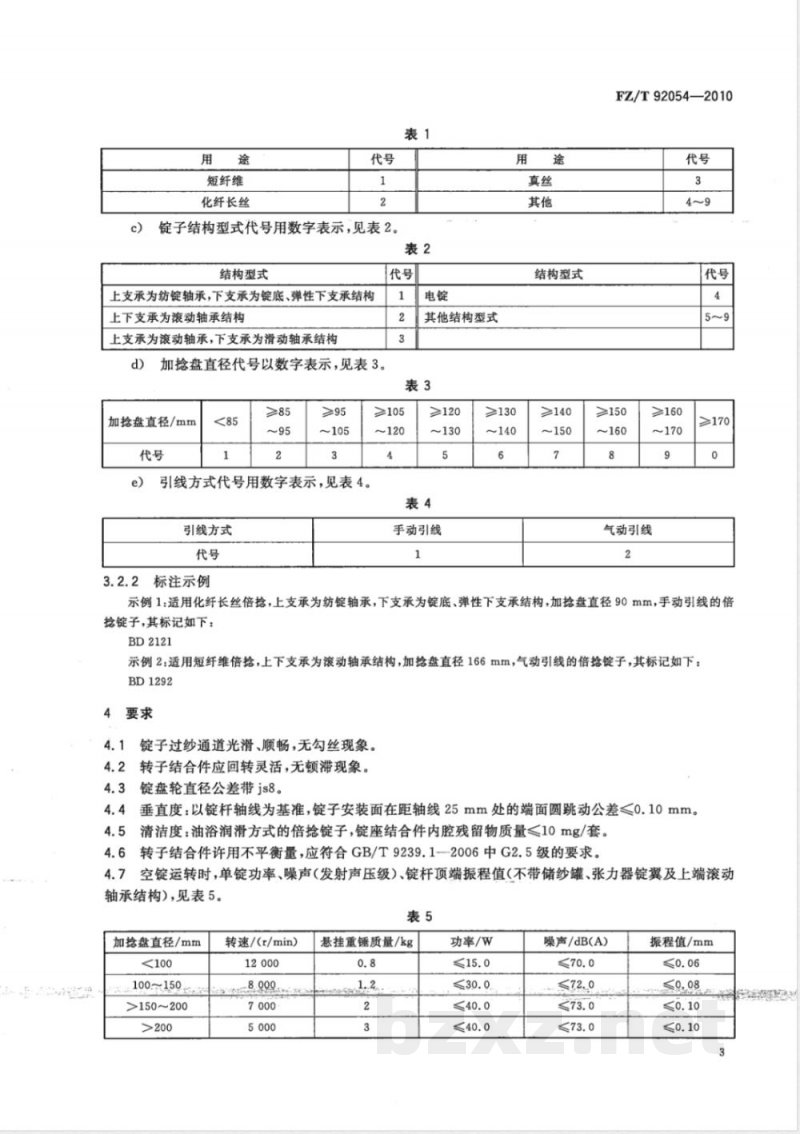

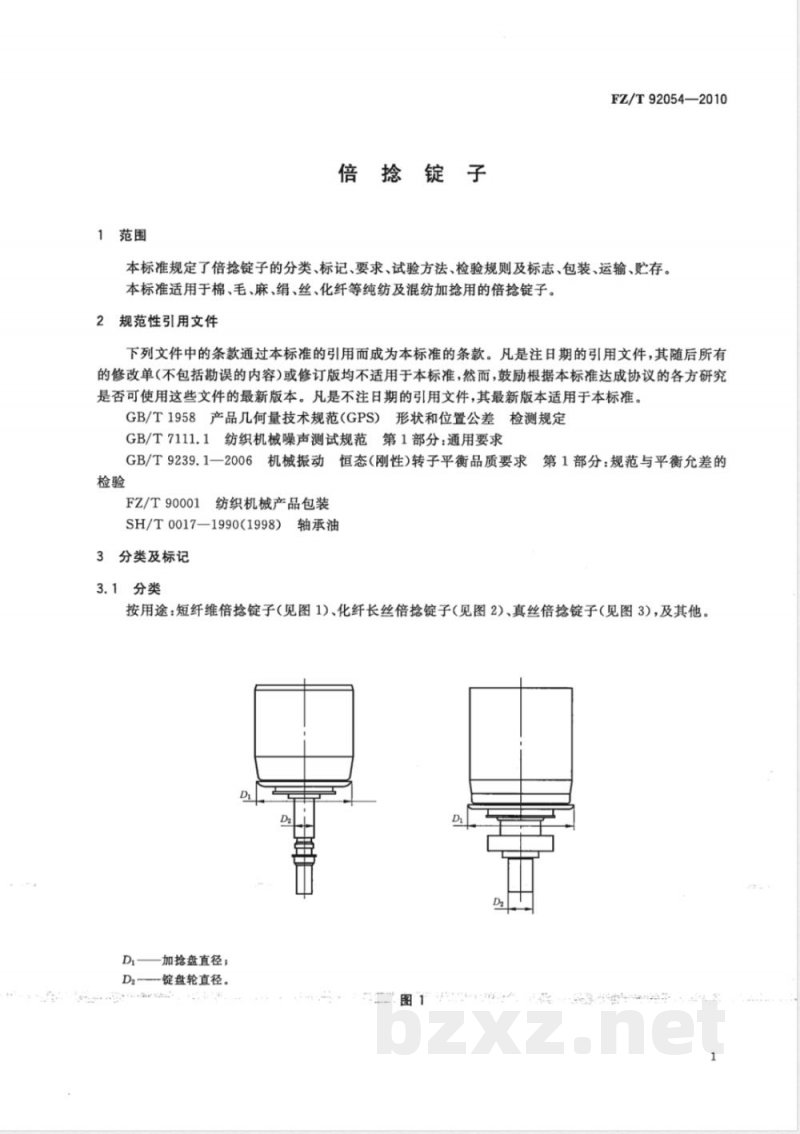

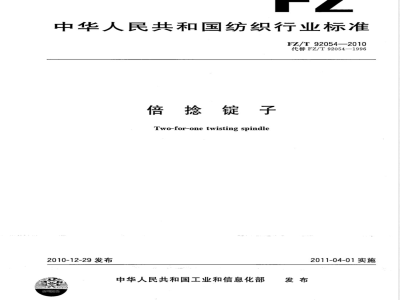

中华人民共和国纺织行业标准 FZ/T92054—2010 代替标准：FZ/T92054—1996 发布：2010-12-29 实施：2011-04-01 发布单位：中华人民共和国工业和信息化部 前言 本标准代替FZ/T92054—1996《倍捻锭子》。主要变化包括：扩大了适用范围，调整了分类和标记规定，提高了锭盘轮直径极限偏差、锭子安装面端面圆跳动及锭杆顶端振程值的要求；增加了大直径加捻盘锭子的单锭功率、噪声及振程要求；调整了不同结构型式倍捻锭子的单锭功率要求；润滑油按SH/T0017—1990（1998确认）L-FD类规定。附录A为规范性附录。本标准由中国纺织工业协会提出，全国纺织机械与附件标准化技术委员会归口。起草单位包括绍兴县华裕纺机有限公司、浙江日发纺织机械有限公司、浙江泰坦股份有限公司、浙江自力机械有限公司、无锡纺织机械研究所。主要起草人：钱立锋、周健颖、王尧军、赵红波、李立平。 1 范围 本标准规定了倍捻锭子的分类、标记、要求、试验方法、检验规则及标志、包装、运输和贮存。适用于棉、毛、麻、绢、丝及化纤等纯纺及混纺加捻用途的倍捻锭子。 2 规范性引用文件 - GB/T1958 产品几何量技术规范（GPS）形状和位置公差检测规定 - GB/T7111.1 纺织机械噪声测试规范 第1部分：通用要求 - GB/T9239.1—2006 机械振动恒态（刚性）转子平衡品质要求 第1部分：规范与平衡允差的检验 - FZ/T90001 纺织机械产品包装 - SH/T0017—1990（1998）轴承油 3 分类及标记 3.1 分类 按用途分类： - 短纤维倍捻锭子 - 化纤长丝倍捻锭子 - 真丝倍捻锭子 - 其他 加捻盘直径记为D1，锭盘轮直径记为D2。 3.2 标记 3.2.1 标记依次包括：锭子代号（BD）、用途代号、结构型式代号、加捻盘直径代号、引线方式代号。用途代号：1-短纤维，2-化纤长丝，3-真丝，其他用4~9。结构型式代号用数字表示，上支承为纺锭轴承、下支承为锭底弹性支承或滚动轴承结构等。加捻盘直径代号以毫米分段表示（如<85=1，85~95=2，95~105=3等）。引线方式代号：1-手动引线，2-气动引线。 3.2.2 标注示例 示例1：适用化纤长丝倍捻，上支承为纺锭轴承，下支承为锭底弹性支承，加捻盘直径90mm，手动引线，标记为BD2121。 示例2：适用短纤维倍捻，上下支承为滚动轴承结构，加捻盘直径166mm，气动引线，标记为BD1292。 4 技术要求 4.1 锭子过纱通道光滑顺畅，无勾丝现象。 4.2 转子结合件应回转灵活，无顿滞现象。 4.3 锭盘轮直径公差带为js8。 4.4 垂直度：以锭杆轴线为基准，锭子安装面在距轴线25mm处的端面圆跳动公差为0.10mm。 4.5 清洁度：油浴润滑方式的倍捻锭子应保持清洁、润滑良好，保证长期稳定运转。
