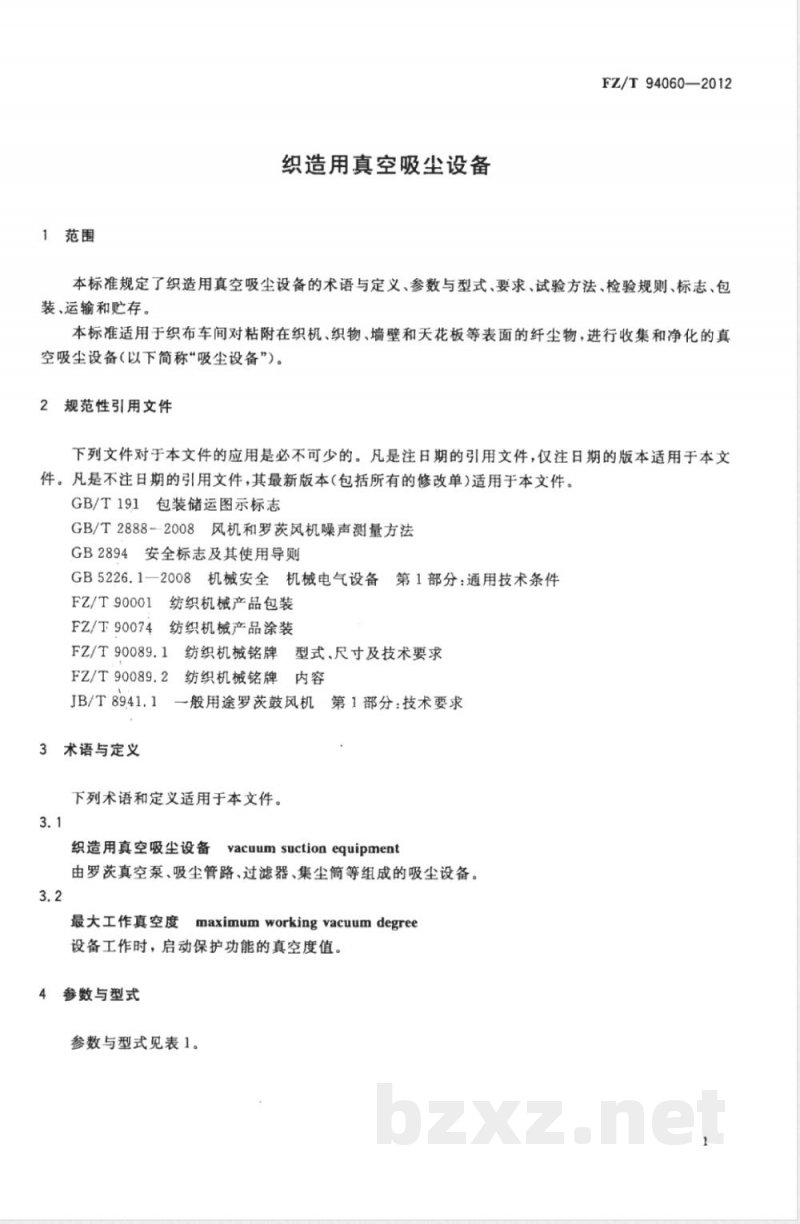

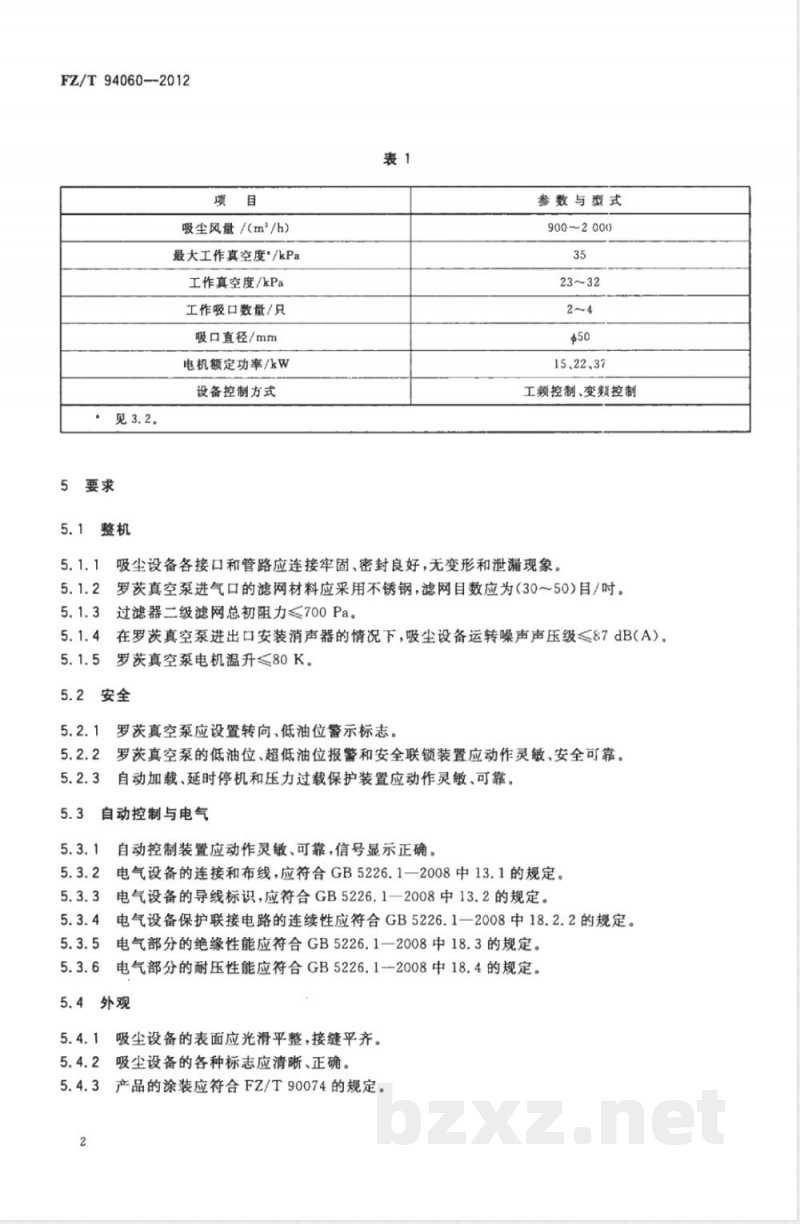

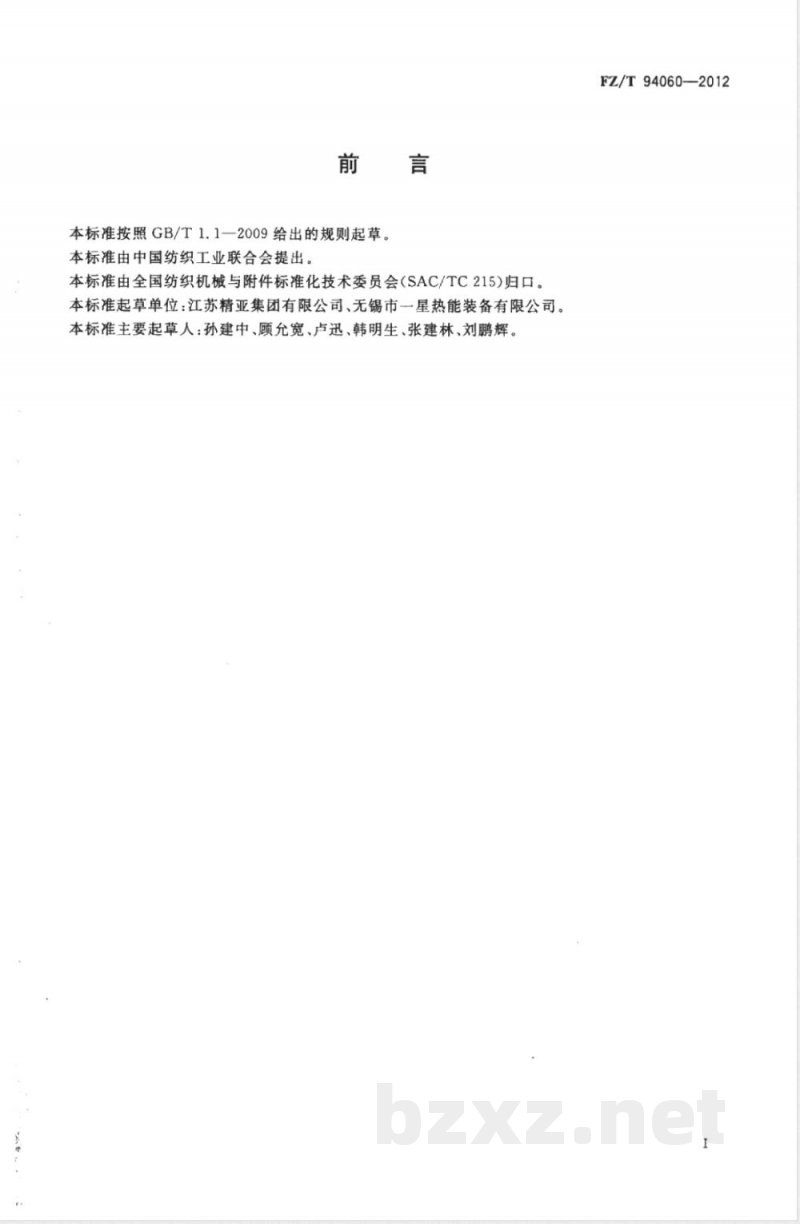

中华人民共和国纺织行业标准 FZ/T94060-2012《织造用真空吸尘设备》由工业和信息化部发布，于2013年6月1日实施。本标准由中国纺织工业联合会提出，由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。起草单位包括江苏精亚集团有限公司、无锡市一星热能装备有限公司。主要起草人：孙建中、顾允宽、卢迅、韩明生、张建林、刘鹏辉。 1 范围 本标准规定了织造用真空吸尘设备的术语与定义、参数与型式、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于织布车间对粘附在织机、织物、墙壁和天花板等表面的纤尘物进行收集和净化的吸尘设备。 2 规范性引用文件 GB/T191 包装储运图示标志 GB/T2888-2008 风机和罗茨风机噪声测量方法 GB2894 安全标志及其使用导则 GB5226.1-2008 机械安全 机械电气设备 第1部分：通用技术条件 FZ/T90001 纺织机械产品包装 FZ/T90074 纺织机械产品涂装 FZ/T90089.14 纺织机械铭牌型式、尺寸及技术要求 FZ/T90089.2 纺织机械铭牌内容 JB/T8941.1 一般用途罗茨鼓风机 第1部分：技术要求 3 术语与定义 3.1 织造用真空吸尘设备 由罗茨真空泵、吸尘管路、过滤器、集尘筒等组成的吸尘设备。 3.2 最大工作真空度 设备工作时启动保护功能的真空度值。 4 参数与型式 主要参数见表1： - 吸尘风量：900~2000 m³/h - 最大工作真空度：35 kPa - 工作真空度：23~32 kPa - 工作吸口数量：2~4 - 吸口直径：50 mm - 电机额定功率：15、22、37 kW - 控制方式：工频控制、变频控制 5 要求 5.1 整机 吸尘设备各接口和管路应连接牢固、密封良好，无变形和泄漏现象。 5.1.1 罗茨真空泵进气口的滤网应采用不锈钢，滤网目数30~50目/时。 5.1.2 过滤器二级滤网总初阻力≤700Pa。 5.1.3 在安装消声器情况下，吸尘设备运转噪声声压级≤87dB(A)。 5.1.4 罗茨真空泵电机温升≤80K。 5.2 安全 5.2.1 罗茨真空泵应设置转向及低油位警示标志。 5.2.2 低油位、超低油位报警和安全联锁装置应动作灵敏、安全可靠。 5.2.3 自动加载、延时停机和压力过载保护装置应动作灵敏、可靠。 5.3 自动控制与电气 5.3.1 自动控制装置应动作灵敏、可靠，信号显示正确。 5.3.2 电气设备连接和布线应符合GB5226.1-2008相关规定。 5.3.3 导线标识应符合GB5226.1-2008要求。 5.3.4 保护联接电路连续性应符合GB5226.1-2008要求。 5.3.5 绝缘性能应符合GB5226.1-2008规定。 5.3.6 耐压性能应符合GB5226.1-2008规定。
