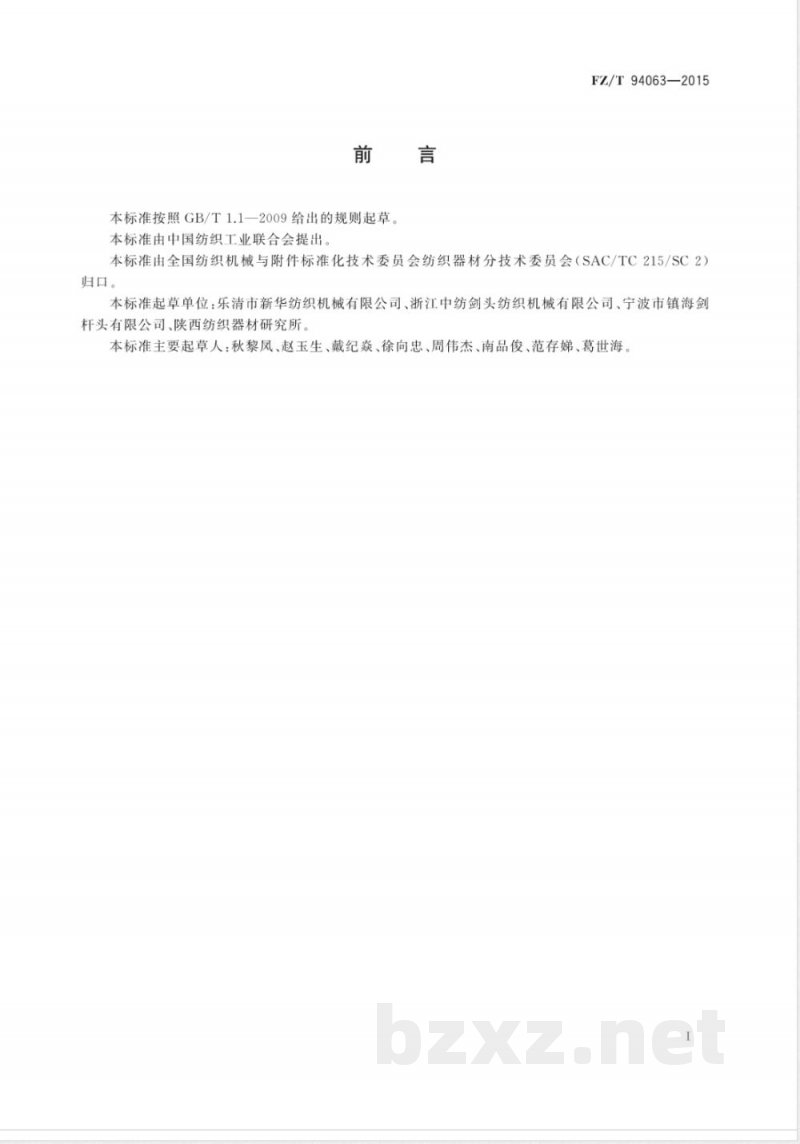

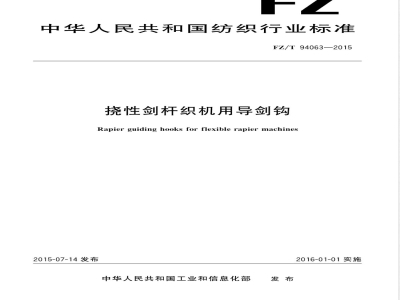

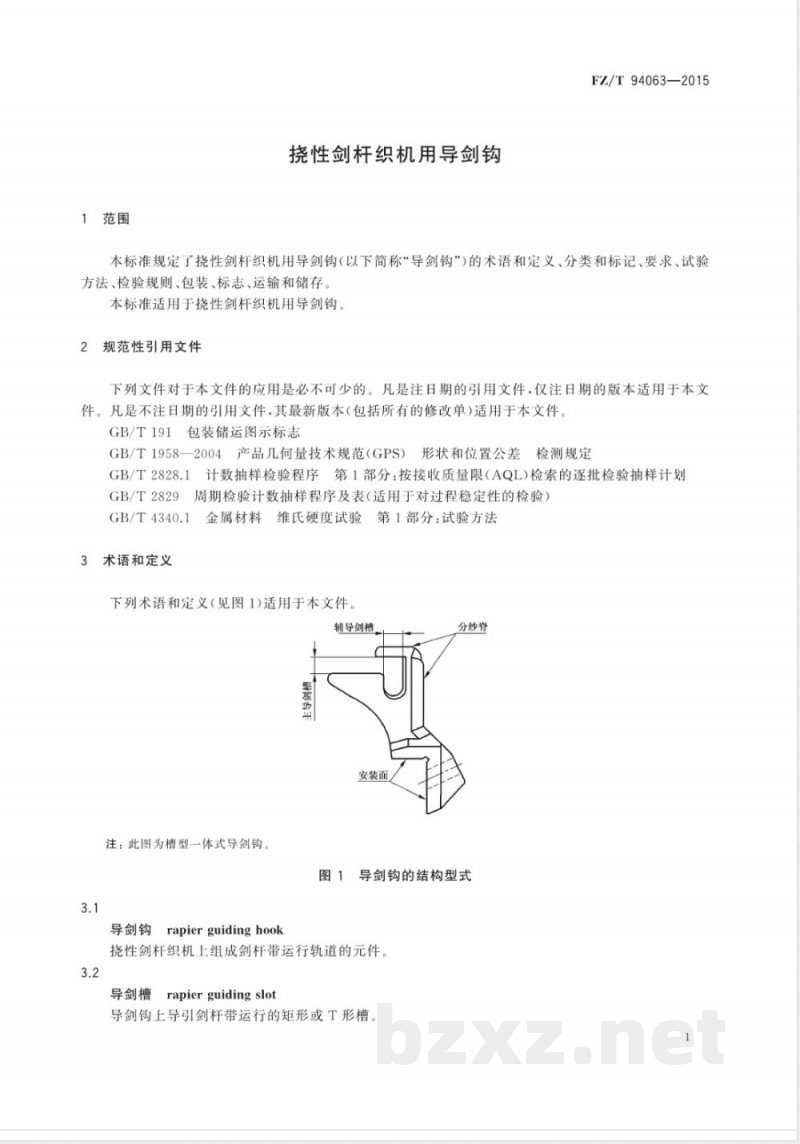

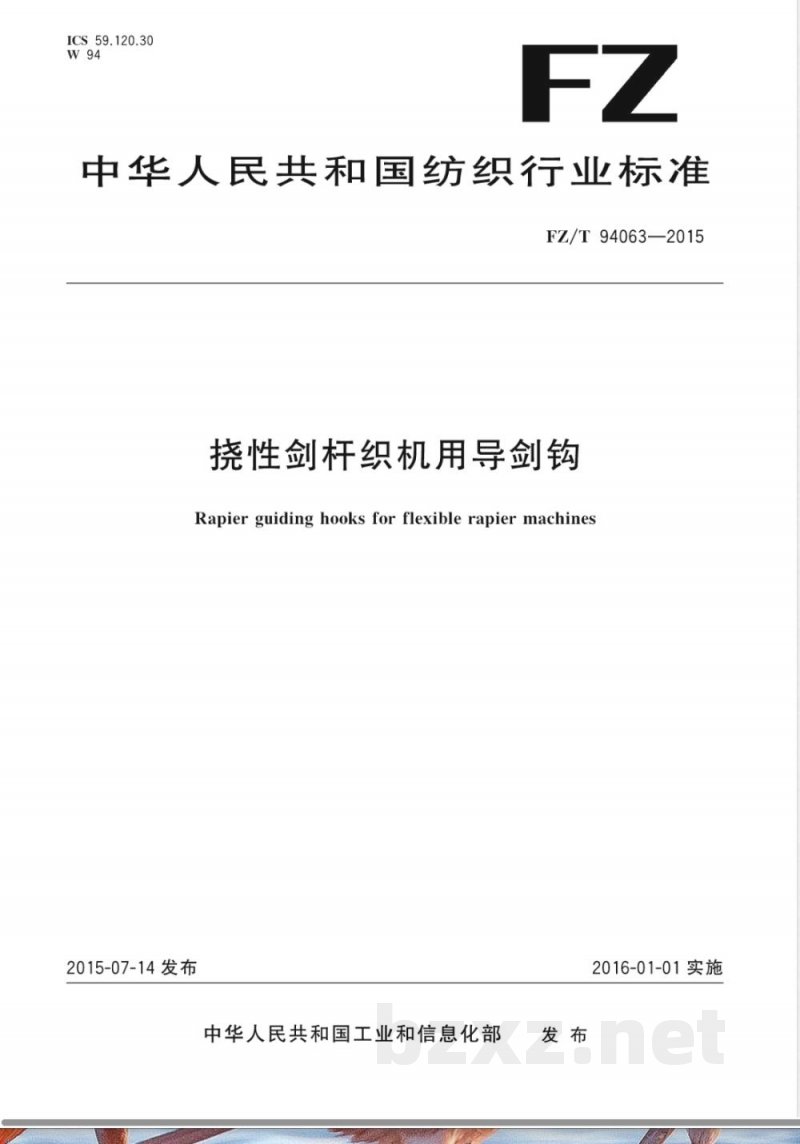

中华人民共和国纺织行业标准 FZ/T94063—2015《性剑杆织机用导剑钩》由工业和信息化部发布，于2016年1月1日实施。本标准由中国纺织工业联合会提出，由全国纺织机械与附件标准化技术委员会纺织器材分技术委员会（SAC/TC215/SC2）归口。起草单位包括乐清市新华纺织机械有限公司、浙江中纺剑头纺织机械有限公司、宁波市镇海剑杆头有限公司、陕西纺织器材研究所。主要起草人：秋黎凤、赵玉生、戴纪焱、徐向忠、周伟杰、南品俊、范存娣、葛世海。 1 范围 本标准规定了挠性剑杆织机用导剑钩（以下简称“导剑钩”）的术语和定义、分类和标记、要求、试验方法、检验规则、包装、标志、运输和储存。本标准适用于挠性剑杆织机用导剑钩。 2 规范性引用文件 下列文件对于本标准的应用必不可少。注日期的引用文件，仅适用注日期版本；不注日期文件，其最新版本（包括修改单）适用。GB/T 191《包装储运图示标志》、GB/T 1958—2004《产品几何量技术规范（GPS）形状和位置公差检测规定》、GB/T 2828.1《计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划》、GB/T 2829、GB/T 4340.13《金属材料维氏硬度试验 第1部分：试验方法》。 3 术语和定义 3.1 导剑钩（rapier guiding hook） 挠性剑杆织机上组成剑杆带运行轨道的元件。 3.2 导剑槽（rapier guiding slot） 导剑钩上导引剑杆带运行的矩形或T形槽。 3.3 安装面（installation interface） 安装导剑钩时与织机座配合的基准面。 4 分类和标记 4.1 分类 4.1.1 根据导剑型式，分为槽型导剑钩和平面型导剑钩。 4.1.2 根据安装在织机上构成导剑槽的型式，槽型导剑钩分为一体式和组合式；组合式又分为绒布式、前后式、上下式。 4.1.3 导剑钩分类特征及其代号见表1。 表1 导剑钩分类特征及代号 导剑型式: 槽型 C, 平面型 P 槽型结构: 绒布式 R, 前后式 Q/H, 上下式 S/X, 一体式 Y 4.2 标记 导剑钩的标记方法由产品名称、标准代号、顺序号、导剑型式代号、导剑槽结构型式代号及主导剑槽高h顺序组成。例如： - 槽型前式导剑钩：导剑钩FZ/T94063-CQ10.1 - 槽型一体式导剑钩：导剑钩FZ/T94063-CY10.1 - 平面型导剑钩：导剑钩FZ/T94063-P14.6 5 要求 5.1 导剑钩的位置公差和基本尺寸极限偏差应符合图4和表2规定（单位：毫米）。 5.2 分纱脊中心平面与安装面的垂直度应为0.2mm；分纱脊截面形状由供、订货双方商定。 5.3 导剑钩安装面和导剑槽平面表面粗糙度Ra值应≤1.6μm。 5.4 导剑槽平面和分纱脊表面硬度应不小于650。
