FZ/T 94064.1-2018
基本信息
标准号： FZ/T 94064.1-2018
中文名称：喷气织机用喷嘴 第1部分：主喷嘴
标准类别：其他行业标准
英文名称：Nozzle for air-jet loom—Part 1:Main nozzle
标准状态：现行
发布日期：2018-10-22
实施日期：2019-04-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
标准ICS号：纺织和皮革技术>>纺织机械>>59.120.30织机、织造机器
中标分类号：纺织>>纺织机械与器具>>W94织部机械与器具
关联标准
出版信息
出版社：中国标准出版社
页数：12页
标准价格：16.0
出版日期：2019-03-01
相关单位信息
起草人：付晓艳、李仲贤、刘培德、叶士强、范丽华、管阳春、赵玉生、李俊、高玉刚、叶枫、刘增喜、张明则、王森栋
起草单位：常州捷特纺织器材有限公司、青岛天一集团红旗纺织机械有限公司、泰州市凌峰机电设备有限公司、青岛环球集团股份有限公司、国家纺织机械产品质量监督检验中心(山西)、陕西纺织器材研究所
归口单位：全国纺织机械与附件标准化技术委员会纺织器材分技术委员会(SAC/TC 215/SC 2)
提出单位：中国纺织工业联合会
发布部门：工业和信息化部
标准简介
本部分规定了喷气织机用主喷嘴的术语、分类和标记、要求、试验方法、检验规则及包装、标志、运输和贮存。
本部分适用于喷气织机气流引纬用固定或摆动主喷嘴。
标准图片预览
标准内容

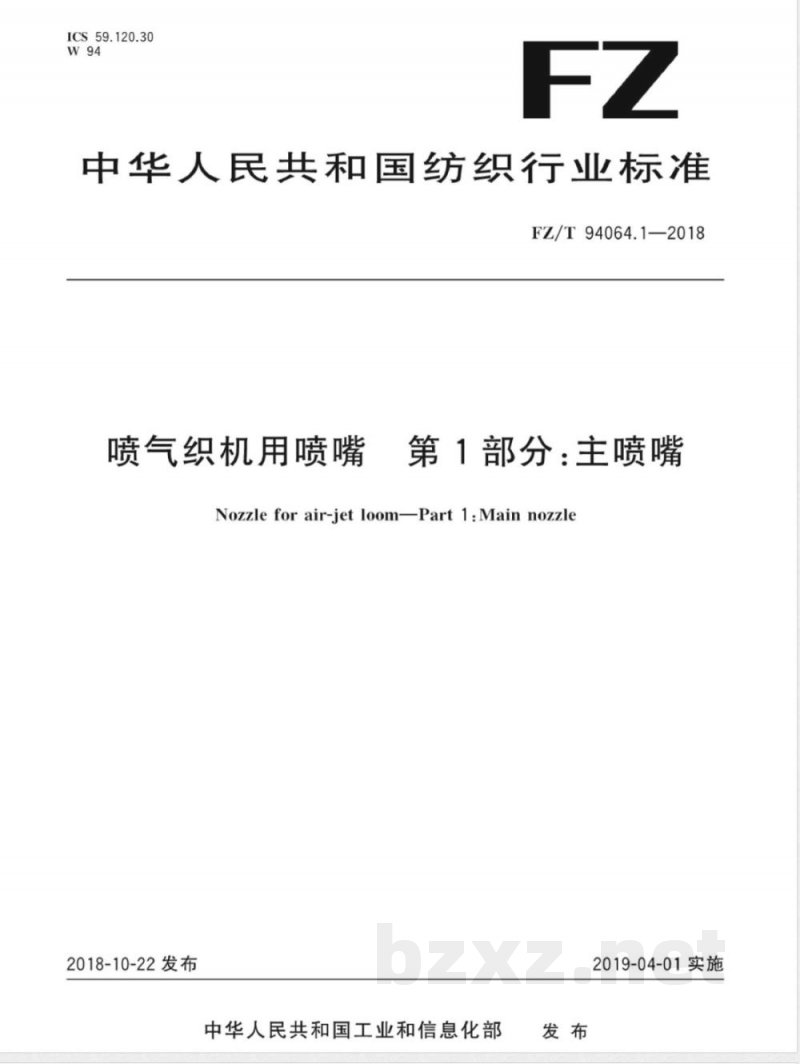

ICS59.120.30
中华人民共和国纺织行业标准
FZ/T94064.1-2018
喷气织机用喷嘴
第1部分：主喷嘴
Nozzleforair-jetloom-Part1:Mainnozzle2018-10-22发布
中华人民共和国工业和信息化部2019-04-01实施

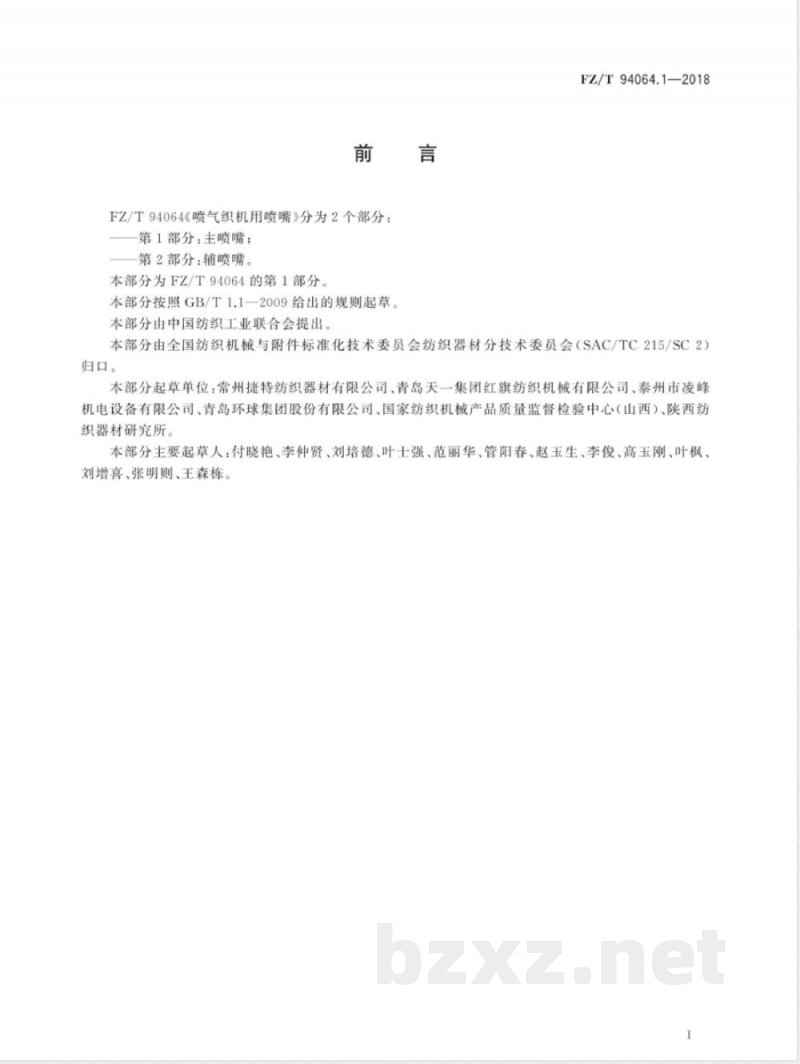

FZ/T94064《喷气织机用喷嘴》分为2个部分：一第1部分：主喷嘴；
第2部分：辅喷嘴。
本部分为FZ/T94064的第1部分。本部分按照GB/T1.1一2009给出的规则起草。本部分由中国纺织工业联合会提出。FZ/T94064.1-2018
本部分由全国纺织机械与附件标准化技术委员会纺织器材分技术委员会（SAC/TC215/SC2）归口。
本部分起草单位：常州捷特纺织器材有限公司、青岛天一集团红旗纺织机械有限公司、泰州市凌峰机电设备有限公司、青岛环球集团股份有限公司、国家纺织机械产品质量监督检验中心（山西）、陕西纺织器材研究所。
本部分主要起草人：付晓艳、李仲贤、刘培德、叶士强、范丽华、管阳春、赵玉生、李俊、高玉刚、叶枫、刘增喜、张明则、王森栋。
1范围
喷气织机用喷嘴
第1部分：主喷嘴
FZ/T94064.1—2018
FZ/T94064的本部分规定了喷气织机用主喷嘴的术语、分类和标记、要求、试验方法、检验规则及包装、标志、运输和储存。
本部分适用于喷气织机气流引纬用固定或摆动主喷嘴。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T191包装储运图示标志
GB/T2828.1计数抽样检验程序
第1部分：按接收质量限（AQL)检索的逐批检验抽样计划GB/T2829
周期检验计数抽样程序及表（适用于对过程稳定性的检验）3术语和定义免费标准下载网bzxz

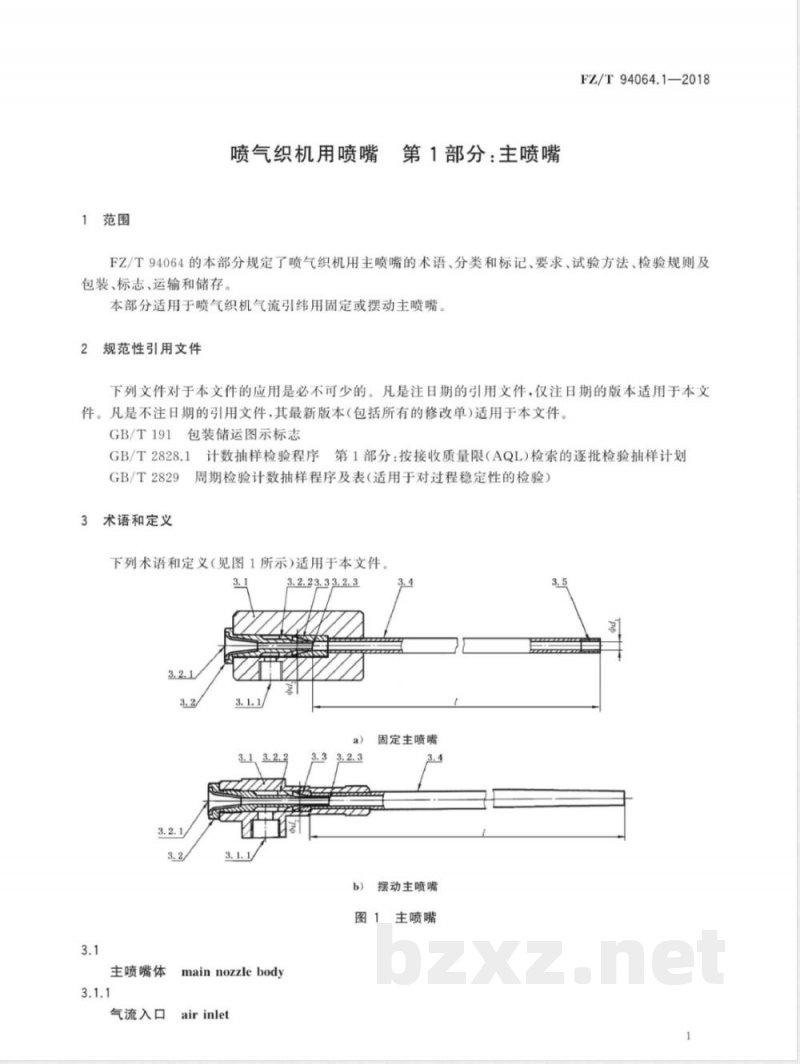

下列术语和定义（见图1所示）适用于本文件。3.1
主喷嘴体
气流入口
mainnozzlebody
airinlet
固定主喷嘴
摆动主喷嘴
主喷嘴
FZ/T94064.1—2018
主喷嘴芯
纬纱入口
导流槽
mainnozzlecore
weft inlet
rectifiertank
纬纱出口
加速器
主喷管
圆柱孔
圆锥孔
weftoutlet
accelerator
mainnozzlepipe(tube)
cylindrical bore
conical bore
porcelain eyelet
分类和标记
根据主喷管数量，主喷嘴分为单喷、双喷、四喷、六喷、八喷主喷嘴根据安装位置，主喷嘴分为固定主喷嘴（代号为G)和摆动主喷嘴（代号为B)。标记
主喷嘴的标记方法：由产品名称、本标准代号和顺序号、配套织机型号、安装位置代号与主喷管数量和孔径d、主喷嘴芯孔径d。顺序组成。示例：
以符合FZ/T94064.1，配套GA708型喷气织机、双喷、主喷管孔径d，为3.2mm、主喷嘴芯孔径d2为2.0mm的摆动主喷嘴，其标记为：
主喷嘴
FZ/T94064.1-GA708-B2-3.2X2.05要求
主喷嘴基本尺寸系列及其极限偏差应符合表1规定。表1主喷嘴基本尺寸系列及其极限偏差基本尺寸名称及代号
主喷管孔径d，
主喷嘴芯孔径d
主喷管长度！
基本尺寸
2.0,2.8,3.0,3.2.3.5,4.0,4.5
1.51.8,2.0.2.2,2.5,2.8,3.0,4.0160,170180,190,200.212.224,236,250,265,280,300单位为毫米
极限偏差
5.2主喷管孔表面粗糙度R。值不应大于0.8um。5.3单喷管主喷嘴应气路畅通、顺利引纬；多喷管主喷嘴出口气流集束应一致。FZ/T94064.1—2018
5.4主喷嘴芯、主喷管与主喷嘴体，瓷眼与主喷管，多喷管的出口端，均应结合紧固，无松动、脱落。5.5主喷嘴外表面应光洁，应无毛刺、锈蚀等明显缺陷。试验方法
测定主喷嘴基本尺寸应用普通计量器具或专用量规。6.1
测定主喷管孔表面粗糙度应用表面粗糙度样块对照：仲裁时，应用表面粗糙度仪进行测定。6.2
测定主喷嘴引纬功能：
试验标准环境条件为：温度为（25土5）℃，相对湿度为（65土5）%；当气压值为0.02MPa时，置于主喷嘴芯孔口的纱线应能顺利吸入主喷嘴内；当气压值为0.5MPa时，主喷嘴芯孔口应无气流溢出，纬纱在喷管口外50mm内应无题动。6.4主喷嘴外观质量应用手感、目测。7
检验规则
主喷嘴应通过以下类别的检验：a)
型式检验；
b）出厂检验。
7.1.2型式检验和出厂检验应由制造厂质量检验部门负责进行，订货方也可按本标准中的出厂检验规定在1个月内对购进的主喷嘴进行验收；根据订货方要求，制造厂应提供出厂检验所在周期的型式检验报告。
在型式检验或出厂检验中，被检验的样本单位若有不符合本部分表2、表3对检验项目的有关规定时，即为不合格；有一个或一个以上不合格，即为不合格品。7.2检验
型式检验
连续生产的主喷嘴应以生产过程稳定的时间为周期进行型式检验，在改进产品的结构、主要制造工艺，或更换材料、中断生产后再恢复生产时，也应进行型式检验。型式检验应按GB/T2829中判别水平Ⅱ的一次抽样方案，型式检验方案由表2给出。7.2.1.2
表2主喷嘴型式检验方案
检验项目名称
主喷管孔径d，
主喷嘴芯孔径dz
主喷管长度1
主喷管孔表面粗糙度R。值
引纬性能
要求的章条号
试验方法的章条号
不合格质量水平
不合格分类
FZ/T94064.1—2018
检验项目名称
外观质量
出厂检验
表2（续）
要求的章条号
试验方法的章条号
不合格质量水平
每批主喷嘴都应进行出厂检验，经型式检验合格后方可进行出厂检验。不合格分类
每批主喷嘴以个为样本单位进行出厂检验，出厂检验应按GB/T2828.1中一般检验水平ⅡI的一次抽样方案，从正常检验开始，出厂检验方案由表3给出。表3主喷嘴出厂检验方案
检验项目名称
主喷管孔径d，
主喷嘴芯孔径d，
外观质量
包装、标志、运输和储存
要求的章条号
试验方法的章条号
主喷嘴应经检验合格并附有合格证，方可进行包装。主喷嘴应用环保型防磕碰材料包装主喷嘴外包装体应采用木箱或双瓦楞纸箱。标志
产品标志
接收质量限
不合格分类
单喷或双喷主喷嘴芯纬纱入口端应有主喷嘴芯孔径标识，主喷嘴包装盒上应有清晰的产品标记，其上标明：
制造厂名或商标；
产品标记；
生产批号或生产日期。
包装标志
运输包装收发货标志
运输包装收发货标志上应标明：a)
制造厂名和商标；
产品标记；
数量；
毛重；
生产批号或生产日期；
体积（长×宽×高=m3）。
包装储运图示标志
“向上”“怕雨”“易碎物品”等标志应符合GB/T191规定。8.2.2.3
标志位置
运输包装收发货标志和包装储运图示标志应分别位于包装体的侧面和端面。8.2.2.4
标志要求
标志应用油漆、油墨等印色材料涂打或印刷，标志应清晰、耐久。3运输
FZ/T94064.1—2018
搬运主喷嘴时应轻拿轻放，外包装体应按规定朝向放置、不应倾倒，运输过程中应加盖遮蓬8.4储存
主喷嘴应包装完好地存放在通风干燥并无腐蚀性介质的环境中，主喷嘴的质量在1年内应符合FZ/T94064的本部分的要求。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
