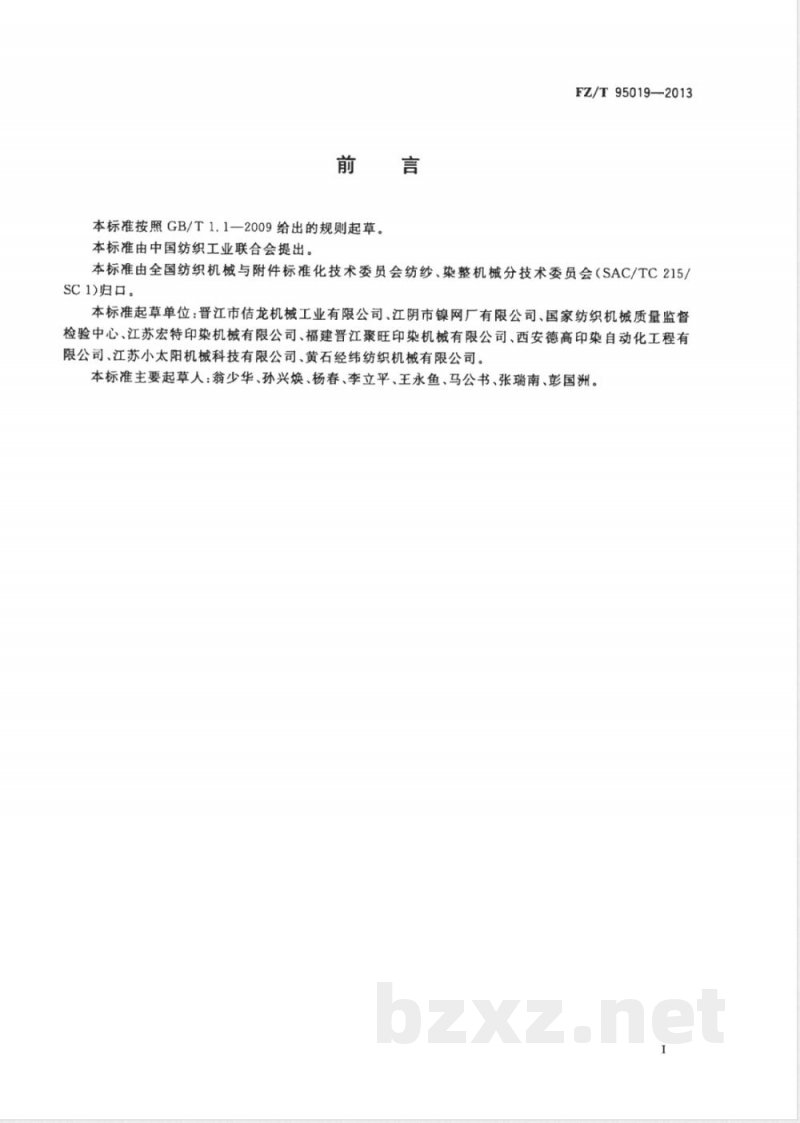

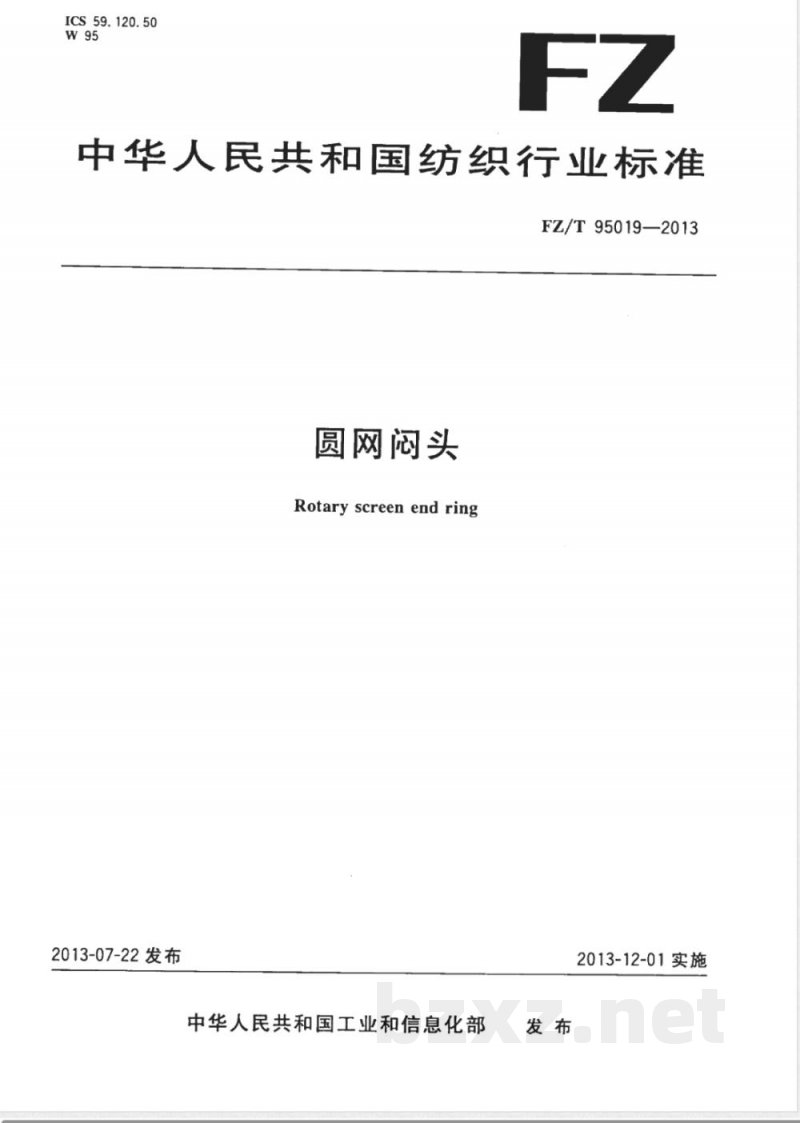

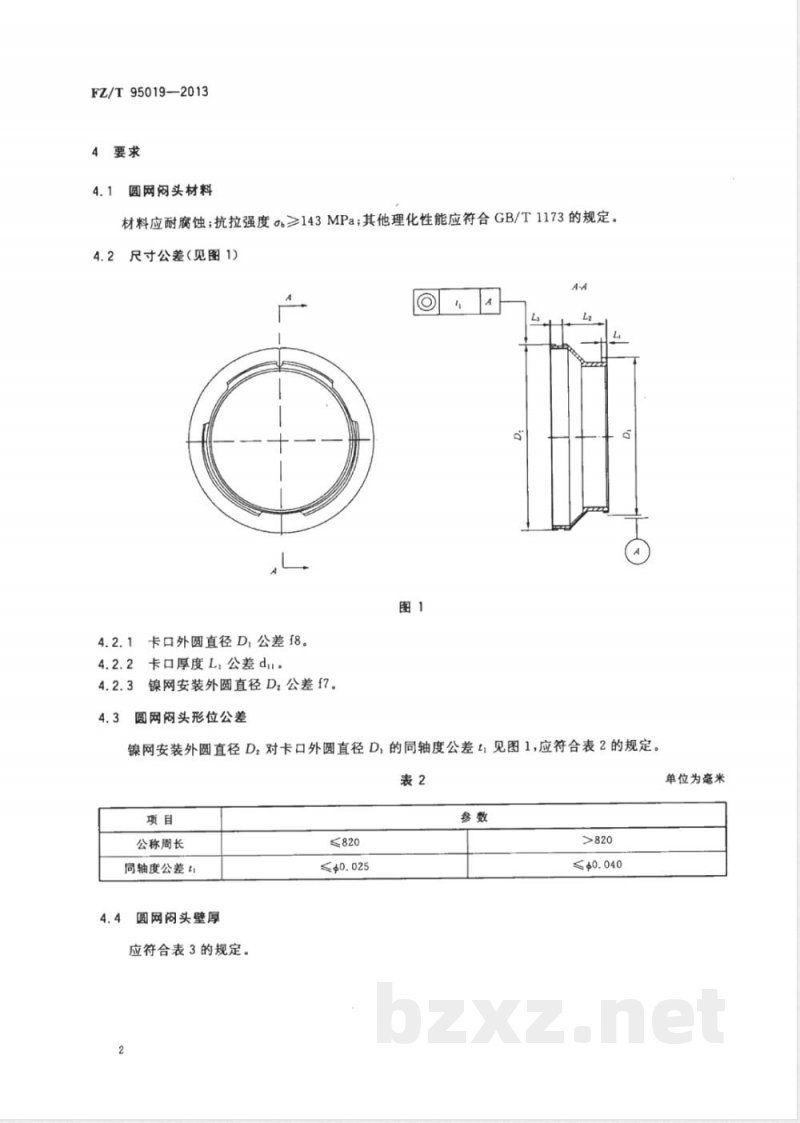

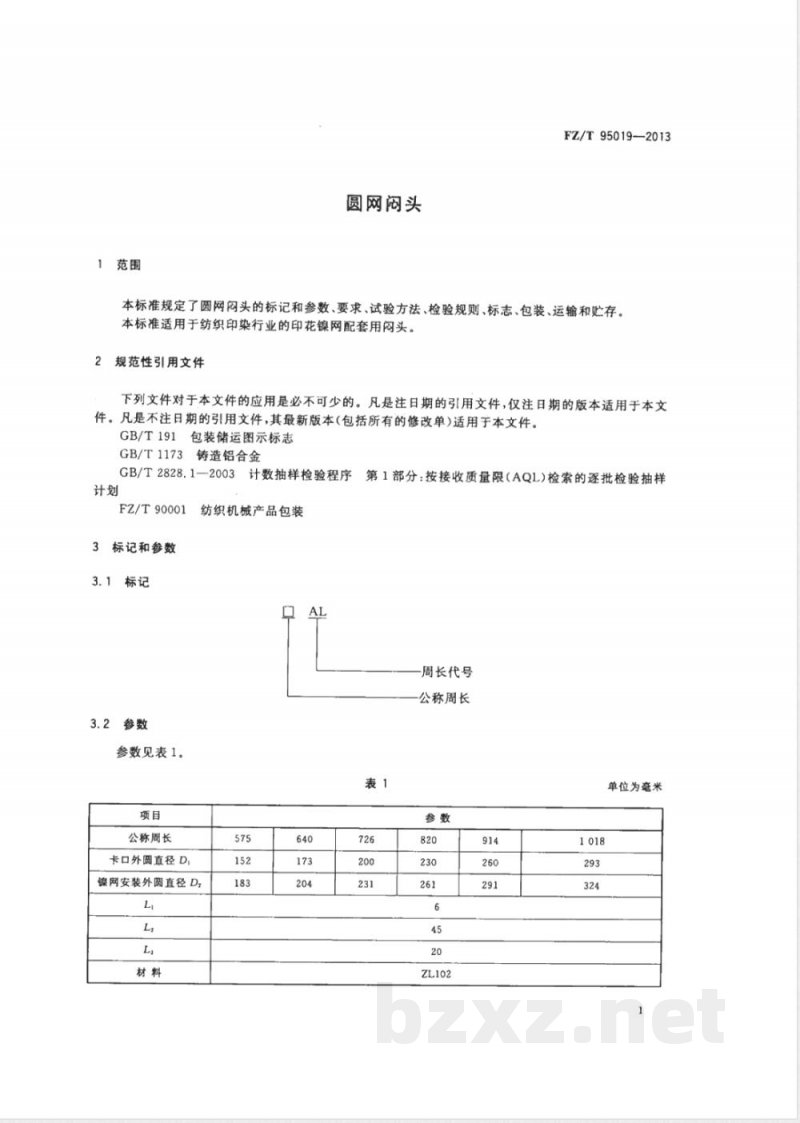

中华人民共和国纺织行业标准 FZ/T95019—2013 圆网闷头 Rotary screen end ring 发布日期：2013-07-22 实施日期：2013-12-01 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草，由中国纺织工业联合会提出，归口于全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）。 本标准起草单位包括晋江市估龙机械工业有限公司、江阴市镍网厂有限公司、国家纺织机械质量监督检验中心、江苏宏特印染机械有限公司、福建晋江聚旺印染机械有限公司、西安德高印染自动化工程有限公司、江苏小太阳机械科技有限公司、黄石经纬纺织机械有限公司。 主要起草人：翁少华、孙兴焕、杨春、李立平、王永鱼、马公书、张瑞南、彭国洲。 1 范围 本标准规定了圆网闷头的标记、参数、要求、试验方法、检验规则、标志、包装、运输及贮存。适用于纺织印染行业印花镍网配套用闷头。 2 规范性引用文件 下列文件对于本标准的应用必不可少。注日期的版本适用于本标准，不注日期的，采用其最新版本（包括所有修改）： - GB/T 191 包装储运图示标志 - GB/T 1173 铸造铝合金 - GB/T 2828.1—2003 计数抽样检验程序 第1部分：按接收质量限（AQL）逐批检验 - FZ/T 90001 纺织机械产品包装 3 标记和参数 3.1 标记 应在闷头上清晰标注型号及相关信息。 3.2 参数 主要参数如下（单位：毫米）： | 项目 | 公称周长 | 卡口外圆直径D | 镍网安装外圆直径D2 | 卡口厚度L | 材料 | |------|-----------|----------------|------------------|-----------|------| | 575 | 152 | 183 | 640 | 173 | AL | | 726 | 200 | 231 | 820 | 230 | AL | | 914 | 260 | 291 | 1018 | 293 | AL | 4 要求 4.1 材料 圆网闷头材料应耐腐蚀，抗拉强度 ≥ 143 MPa，其他理化性能应符合 GB/T 1173 规定。 4.2 尺寸公差 - 卡口外圆直径D，公差 f8 - 卡口厚度L，公差 d - 镍网安装外圆直径D2，公差 f7 4.3 圆网闷头形位公差 镍网安装外圆直径D2 对卡口外圆直径D的同轴度公差 t1，应符合表2规定。 4.4 闷头壁厚 壁厚应符合表3规定，单位为毫米。 4.5 卡口外圆接触面表面粗糙度 表面粗糙度应为 Ra 3.2 μm。 4.6 外观质量 表面应无气孔、凹坑、夹渣和毛刺等缺陷。 5 试验方法 - 材料性能按 GB/T 1173 检测 - 卡口外圆直径D、公差及镍网安装外圆直径D2 用外径千分尺检测 - 卡口厚度L 用游标卡尺检测 - 同轴度公差 t1 用千分表检测 - 闷头壁厚用超声波测厚仪或千分尺检测 - 表面粗糙度用粗糙度仪测定或比对样板 - 其他项目采用感官检测 6 检验规则 6.1 型式检验 产品在新产品鉴定、生产过程中材料或工艺变更、定期生产检验或出厂检验结果与上次型式检验差异较大时，应进行型式检验。
