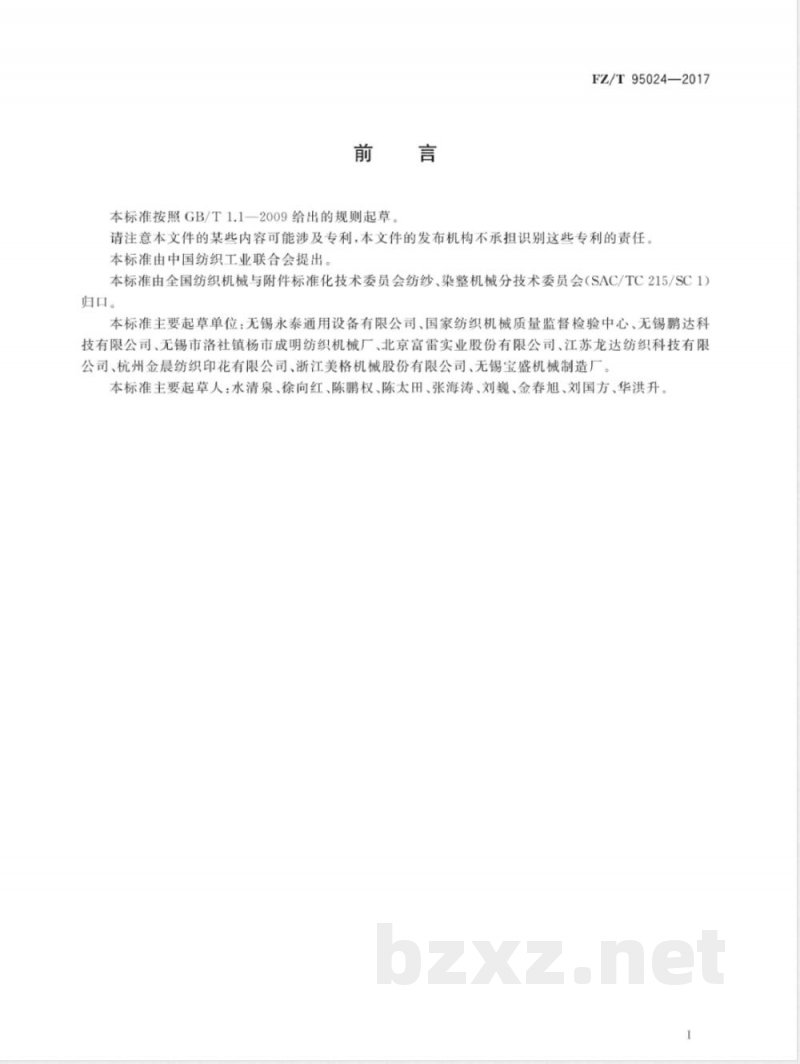

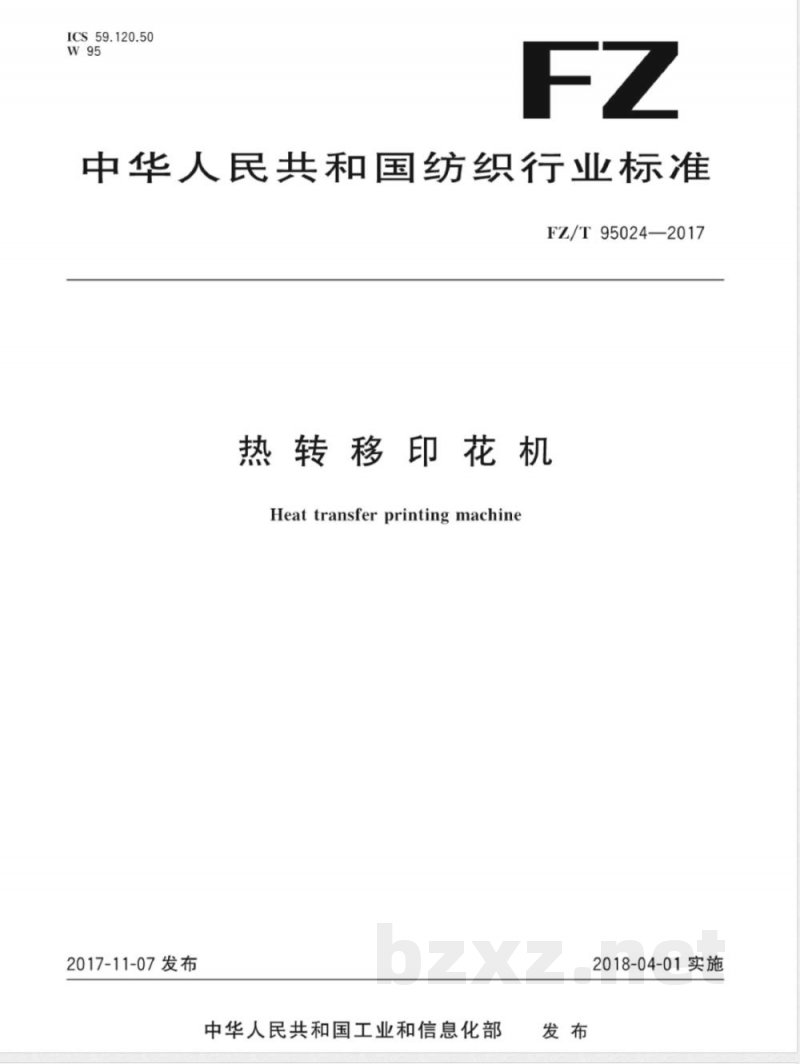

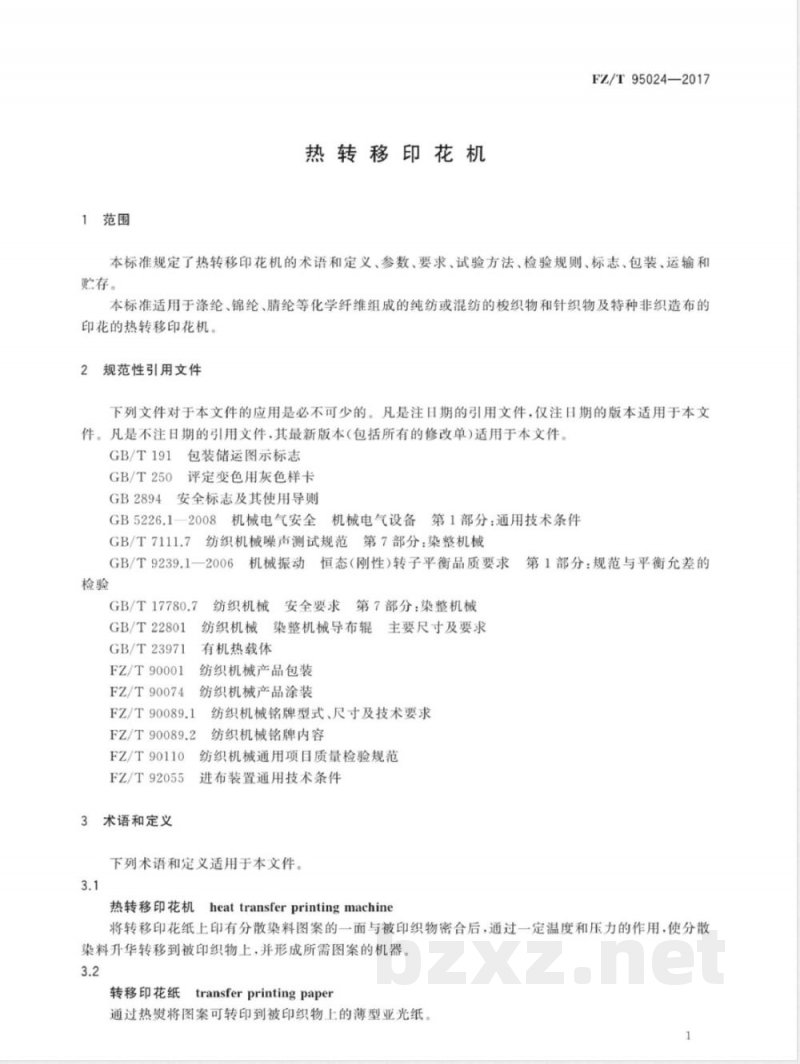

中华人民共和国纺织行业标准 FZ/T95024—2017 热转移印花机（Heat transfer printing machine） 2017-11-07发布，中华人民共和国工业和信息化部2018-04-01实施 前言 本标准按照GB/T1.1—2009起草。请注意本文件部分内容可能涉及专利，发布机构不承担专利识别责任。本标准由中国纺织工业联合会提出，由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。主要起草单位包括无锡永泰通用设备有限公司、国家纺织机械质量监督检验中心、无锡鹏达科技有限公司、无锡市洛社镇杨市成明纺织机械厂、北京富雷实业股份有限公司、江苏龙达纺织科技有限公司、杭州金晨纺织印花有限公司、浙江美格机械股份有限公司、无锡宝盛机械制造厂。主要起草人：水清泉、徐向红、陈鹏权、陈太田、张海涛、刘巍、金春旭、刘国方、华洪升。 1 范围 本标准规定了热转移印花机的术语和定义、参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于涤纶、锦纶、睛纶等化学纤维组成的纯纺或混纺梭织物、针织物及特种非织造布的印花加工。 2 规范性引用文件 本标准应用所必需的文件包括：GB/T191、GB/T250、GB2894、GB5226.1—2008、GB/T7111.7、GB/T9239.1—2006、GB/T17780.7、GB/T22801、GB/T23971、FZ/T90001、FZ/T90074、FZ/T90089.1、FZ/T90089.2、FZ/T90110、FZ/T92055。 3 术语和定义 3.1 热转移印花机（heat transfer printing machine）：将转移印花纸上印有分散染料图案的一面与被印织物密合后，通过一定温度和压力作用，使染料升华转移到被印织物上，并形成所需图案的机器。 3.2 转移印花纸（E transfer printing paper）：通过热熨可将图案转印到被印织物上的薄型亚光纸。 4 参数 热转移印花机的主要参数见表1： - 公称宽度：600~3600 mm - 工作速度：1~50 m/min - 加热滚筒直径：180~2000 mm - 加热滚筒型式：双层夹套式 - 加热方式：电加热、电加热油导热 - 加热温度：120~240 ℃ - 加油方式：直接加油或机外独立加油箱 - 毛毯宽度（规格）：公称宽度+（100~300） - 加热滚筒体表面粗糙度 Ra≤3.2 μm，表面应无划伤或磕碰 5 要求 5.1 主要零部件 - 加热滚筒导热均匀，筒体表面温度偏差±2.0℃，从室温升至200℃时间≤90min - 加热滚筒轴承温升≤30℃ - 加热滚筒剩余不平衡量符合GB/T9239.1—2006 G6.3等级 - 各导辊表面无磕碰、无划伤，表面粗糙度 Ra≤3.2 μm - 进布装置符合FZ/T92055规定 - 导布辊符合GB/T22801规定 - 导热油符合GB/T23971规定 5.2 整机 - 机器传动平稳，无异常振动和冲击声 - 进布张力、收放转移印花纸张力、毛毯张力可调节，操作方便、动作准确 - 供油系统油路畅通，密封可靠，无漏油现象 - 毛毯张力控制气路系统压力稳定，无泄漏，具毛毯保护装置，在升温或停电时可电动或手动保护毛毯
