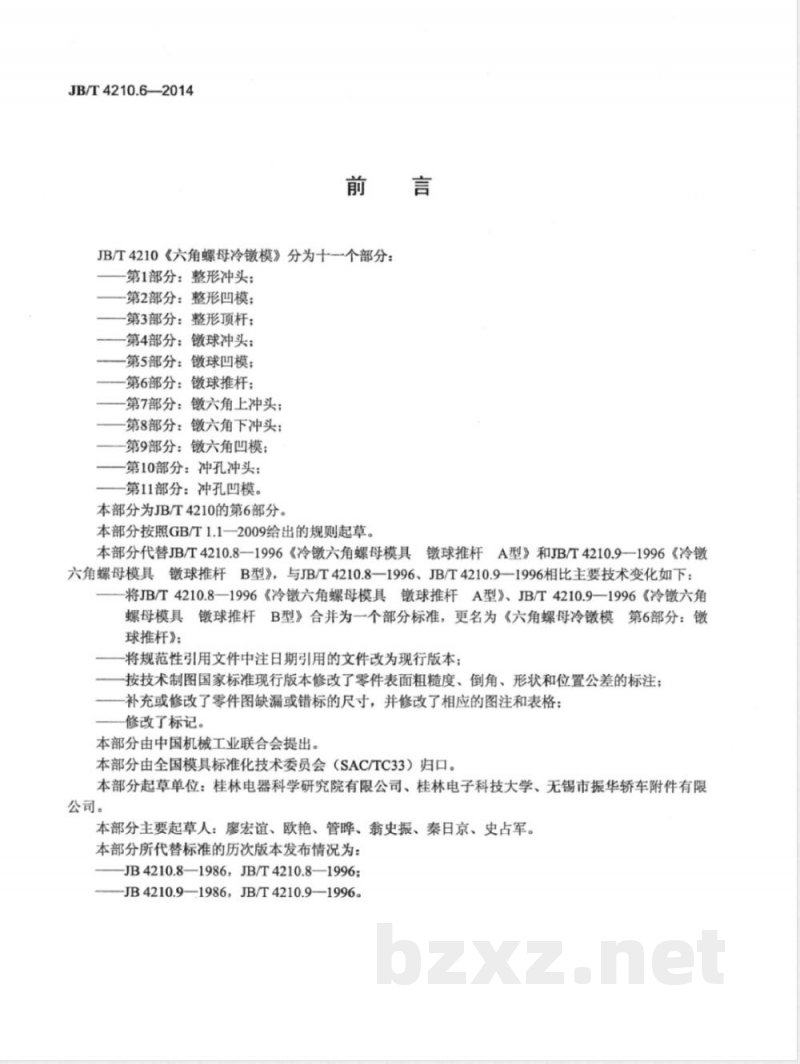

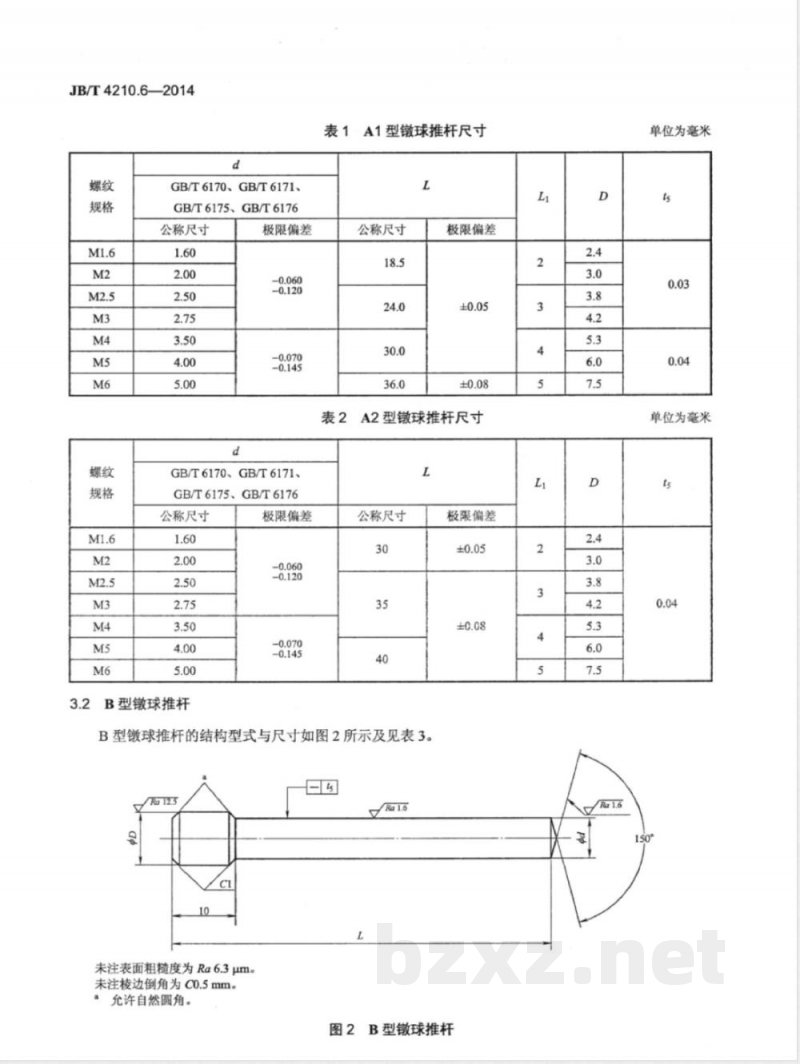

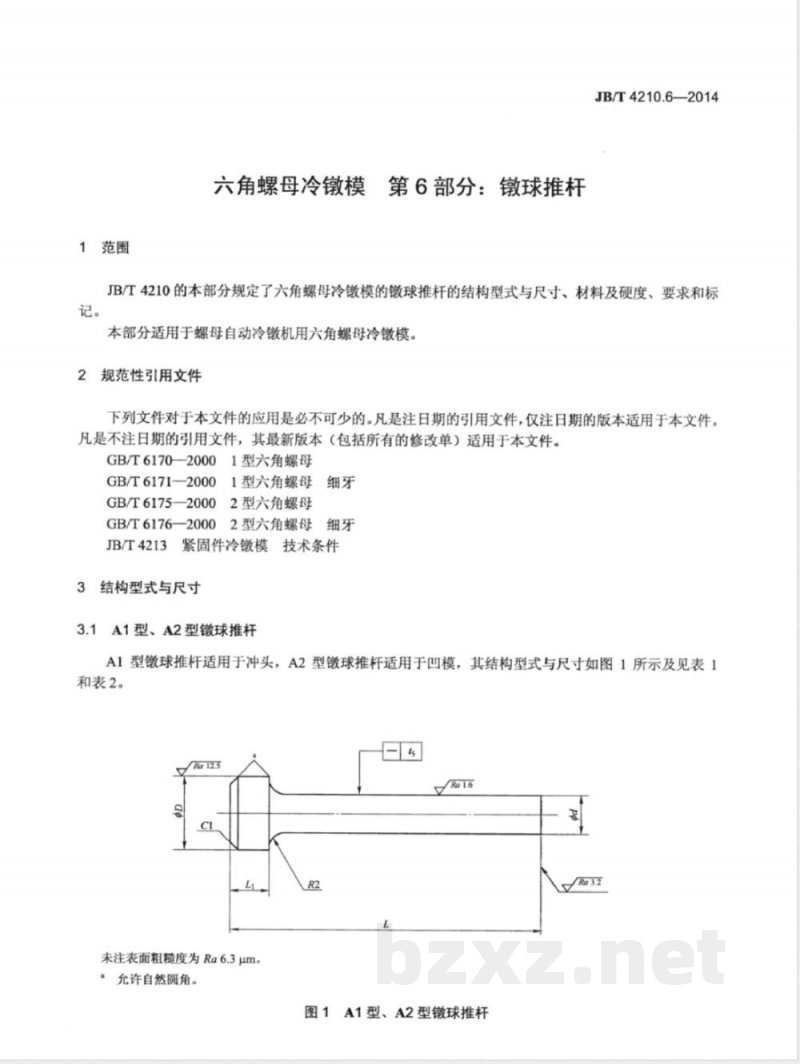

JB/T4210.6—2014 代替 JB/T4210.8—1996、JB/T4210.9—1996 六角螺母冷墩模 第6部分：镦球推杆 中华人民共和国工业和信息化部发布 前言 JB/T4210《六角螺母冷镦模》分为十一个部分： 第1部分：整形冲头； 第2部分：整形凹模； 第3部分：整形顶杆； 第4部分：镦球冲头； 第5部分：镦球凹模； 第6部分：镦球推杆； 第7部分：镦六角上冲头； 第8部分：镦六角下冲头； 第9部分：镦六角凹模； 第10部分：冲孔冲头； 第11部分：冲孔凹模。 本部分为JB/T4210的第6部分，按照GB/T1.1—2009起草。本部分代替JB/T4210.8—1996《冷镦六角螺母模具镦球推杆A型》和JB/T4210.9—1996《冷镦六角螺母模具镦球推杆B型》。主要技术变化如下： - 将JB/T4210.8—1996和JB/T4210.9—1996合并为一个部分标准，更名为《六角螺母冷镦模 第6部分：镦球推杆》。 - 将规范性引用文件中注日期引用的文件改为现行版本。 - 按技术制图国家标准修改零件表面粗糙度、倒角、形状和位置公差的标注。 - 补充或修改零件图缺漏或错标的尺寸，并修改相应图注和表格。 - 修改标记要求。 本部分由中国机械工业联合会提出，全国模具标准化技术委员会（SAC/TC33）归口。起草单位：桂林电器科学研究院有限公司、桂林电子科技大学、无锡市振华轿车附件有限公司。主要起草人：廖宏谊、欧艳、管哗、翁史振、秦日京、史占军。 1 范围 本部分规定了六角螺母冷镦模的镦球推杆的结构型式与尺寸、材料及硬度、要求和标记，适用于螺母自动冷镦机使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少。注日期的版本仅适用于本文件，不注日期的引用文件适用其最新版本（包括所有修改单）。 - GB/T 6170—2000 型六角螺母 - GB/T 6171—2000 型六角螺母（细牙） - GB/T 6175—2000 型六角螺母 - GB/T 6176—2000 型六角螺母（细牙） - JB/T 4213 紧固件冷镦模技术条件 3 结构型式与尺寸 3.1 A1型、A2型镦球推杆 A1型镦球推杆适用于冲头，A2型镦球推杆适用于凹模，其结构型式与尺寸如图1所示，具体尺寸见表1和表2。未注表面粗糙度为Ra6.3μm，允许自然圆角。 3.2 B型镦球推杆 B型镦球推杆的结构型式与尺寸如图2所示，具体尺寸见表3。未注表面粗糙度为Ra6.3μm，允许自然圆角。 表1 A1型镦球推杆尺寸 公称尺寸 (mm)：18.5, 24.0 表2 A2型镦球推杆尺寸 （具体尺寸按标准表格） 表3 B型镦球推杆尺寸 （具体尺寸按标准表格） 螺纹规格与公称尺寸：M1.6, M2, M2.5, M3, M4, M5, M6，对应极限偏差及尺寸符合GB/T6170、GB/T6171、GB/T6175、GB/T6176标准。
