本标准规定了钠基膨润土复合防水衬垫术语和定义、分类与标记、要求、试验方法、检验规则、标志、包装、贮存与运输。 本标准适用于环境、水利、交通、建筑等领域防水、防渗工程使用的以钠基膨润土为主要原料，采用针刺法、针刺覆膜法和胶粘法生产的钠基膨润土复合防水衬垫。 本标准不适用于在含有海水情况下使用的钠基膨润土防水衬垫。
本标准按照GB/T1.1—2009给出的规则起草。
本标准由中国纺织工业联合会提出。
本标准由全国纺织品标准化技术委员会产业用纺织品分技术委员会(SAC/TC209/SC7)归口。
本标准起草单位:东华大学、中国产业用纺织品行业协会、宏祥化纤集团有限公司、宜兴市杰高非织造布有限公司、江苏远大新纺织联合发展有限公司、山东泰丰塑料有限公司。
本标准主要起草人:靳向煜、殷保璞、郭晓彤、崔占明、鲍旭峰、李桂梅、张传雄、赵瑾瑜、张彬、吕卫东。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T4666 纺织品 织物长度和幅宽的测定
GB/T15788 土工布及其有关产品 宽条拉伸试验
GB/T17643—1998 土工合成材料 聚乙烯土工膜
GB/T17690 土工合成材料 塑料扁丝编织土工布
GB/T19979.1 土工合成材料 防渗性能 第1部分:耐静水压的测定
GB/T19979.2 土工合成材料 防渗性能 第2部分:渗透系数的测定
GB/T20973 膨润土
FZ/T01010 涂层织物 涂层粘附强度测定方法

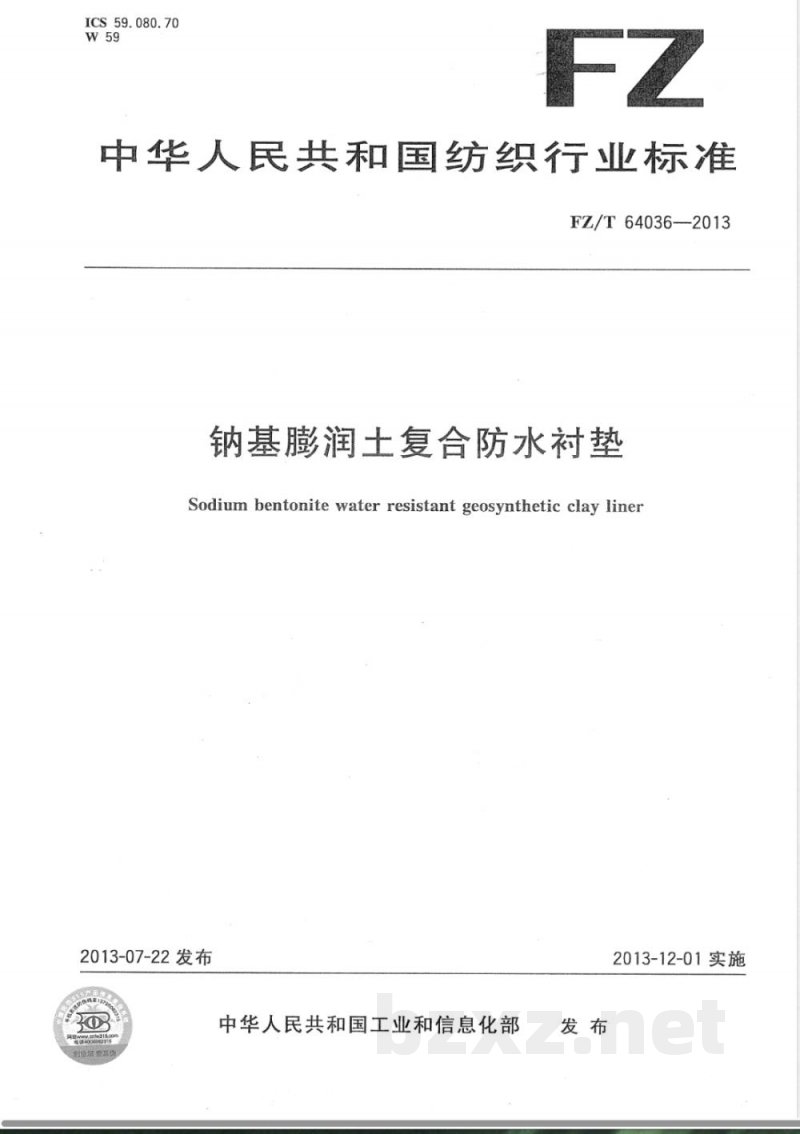

ICS59.080.70
中华人民共和国纺织行业标准
FZ/T64036--2013
钠基膨润土复合防水衬垫
Sodium bentonite water resistant geosynthetic clay liner2013-07-22发布
中华人民共和国工业和信息化部发布
2013-12-01实施

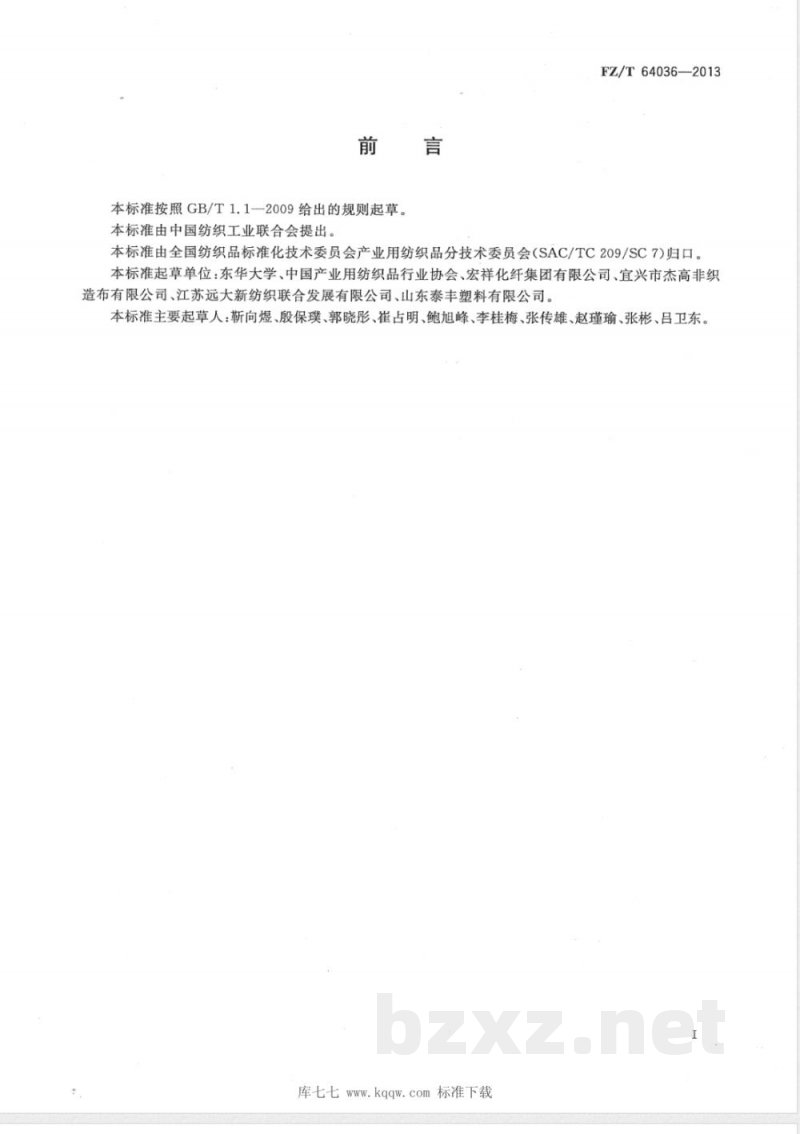

本标准按照GB/T1.1-2009给出的规则起草。本标准由中国纺织工业联合会提出。FZ/T640362013
本标准由全国纺织品标准化技术委员会产业用纺织品分技术委员会（SAC/TC209/SC7)归口。本标准起草单位：东华大学、中国产业用纺织品行业协会、宏祥化纤集团有限公司、宜兴市杰高非织造布有限公司、江苏远大新纺织联合发展有限公司、山东泰丰塑料有限公司。本标准主要起草人：靳向煜、殷保璞、郭晓彤、崔占明、鲍旭峰、李桂梅、张传雄、赵瑾瑜、张彬、吕卫东。库七七www.kqqw.com标准下载

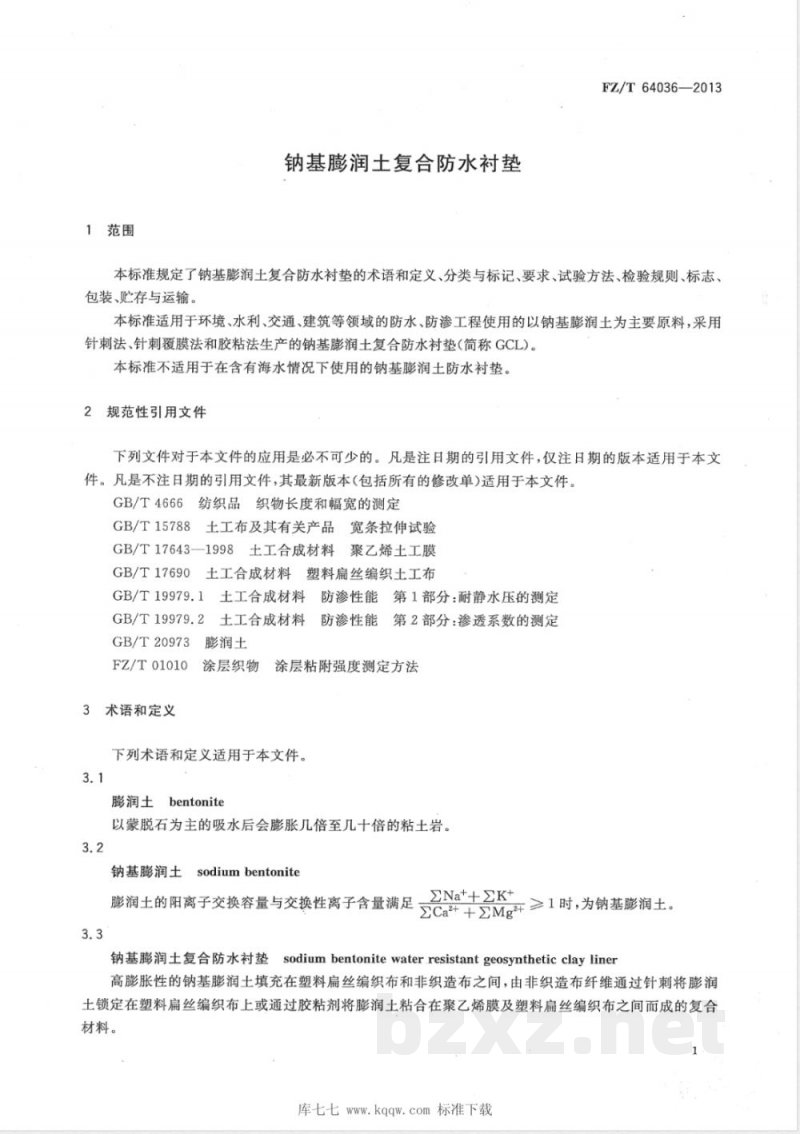

1范围
钠基膨润士复合防水衬垫
FZ/T64036—2013
本标准规定了钠基膨润土复合防水衬垫的术语和定义、分类与标记、要求、试验方法、检验规则、标志、包装、贮存与运输。
本标准适用于环境、水利、交通、建筑等领域的防水、防渗工程使用的以钠基膨润土为主要原料，采用针刺法、针刺覆膜法和胶粘法生产的钠基膨润土复合防水衬垫(简称GCL)。本标准不适用于在含有海水情况下使用的钠基膨润土防水衬垫2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T4666纺织品织物长度和幅宽的测定GB/T15788土工布及其有关产品宽条拉伸试验GB/T17643---1998土工合成材料聚乙烯土工膜GB/T17690土工合成材料塑料扁丝编织土工布GB/T19979.1
GB/T19979.2
GB/T20973
FZ/T01010
3术语和定义
土工合成材料防渗性能第1部分：耐静水压的测定土工合成材料防渗性能第2部分：渗透系数的测定膨润土
涂层织物涂层粘附强度测定方法下列术语和定义适用于本文件。3.1
膨润土bentonite
以蒙脱石为主的吸水后会膨胀几倍至几十倍的粘土岩。3.2
钠基膨润土sodiumbentonite
Ca+Mg+≥1 时,为钠基膨润土。
ZNa++K+
膨润土的阳离子交换容量与交换性离子含量满足钠基膨润土复合防水衬垫sodiumbentonitewater.resistantgeosyntheticclayliner高膨胀性的钠基膨润土填充在塑料扁丝编织布和非织造布之间，由非织造布纤维通过针刺将膨润土锁定在塑料扁丝编织布上或通过胶粘剂将膨润土粘合在聚乙烯膜及塑料扁丝编织布之间而成的复合材料。
库七七www.kqqw.com标准下载
FZ/T64036-2013

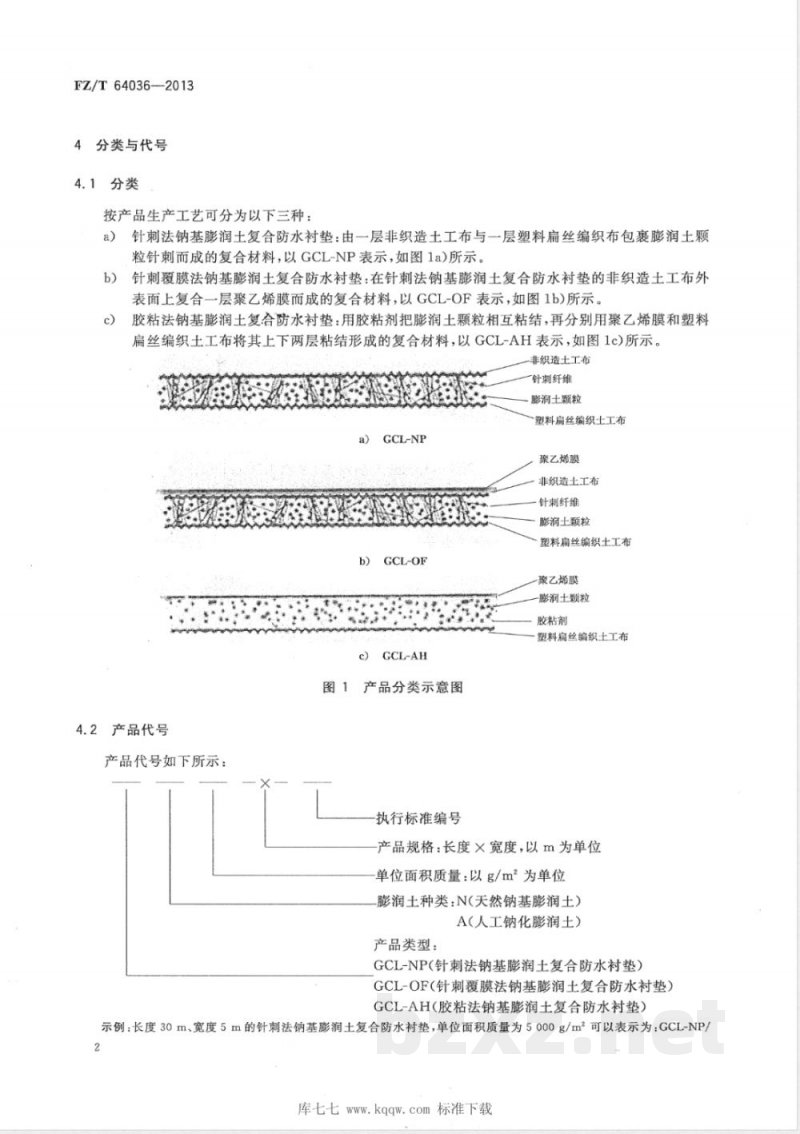

4分类与代号
4.1分类
按产品生产工艺可分为以下三种：a）针刺法钠基膨润土复合防水衬垫：由一层非织造土工布与一层塑料扁丝编织布包裹膨润土颗粒针刺而成的复合材料，以GCL-NP表示，如图1a)所示。针刺覆膜法钠基膨润土复合防水衬垫：在针刺法钠基膨润土复合防水衬垫的非织造土工布外b）
表面上复合一层聚乙烯膜而成的复合材料，以GCL-OF表示，如图1b)所示。胶粘法钠基膨润土复合防水衬垫：用胶粘剂把膨润土颗粒相互粘结，再分别用聚乙烯膜和塑料扁丝编织土工布将其上下两层粘结形成的复合材料，以GCL-AH表示，如图1c)所示。非织造土工布
a）GCL-NP
b）GCL-OF
c）GCL-AH
图1产品分类示意图
4.2产品代号
产品代号如下所示：
执行标准编号
一针刺纤维
膨润土颗粒
塑料扁丝编织土工布
，聚乙烯膜
非织造土工布
针刺纤维
膨润土颗粒
塑料扁丝编织土工布
聚乙烯膜
一膨润土颗粒
胶粘剂
塑料扁丝编织土工布
产品规格：长度×宽度，以m为单位单位面积质量：以g/m2为单位
膨润土种类：N(天然钠基膨润土）A（人工钠化膨润土）
产品类型：
GCL-NP(针刺法钠基膨润土复合防水衬垫）GCL-OF(针刺覆膜法钠基膨润土复合防水衬垫）GCL-AH(胶粘法钠基膨润土复合防水衬垫）示例：长度30m、宽度5m的针刺法钠基膨润土复合防水衬垫，单位面积质量为5000g/m2可以表示为：GCL-NP/2
库七七www.kqqw.com标准下载

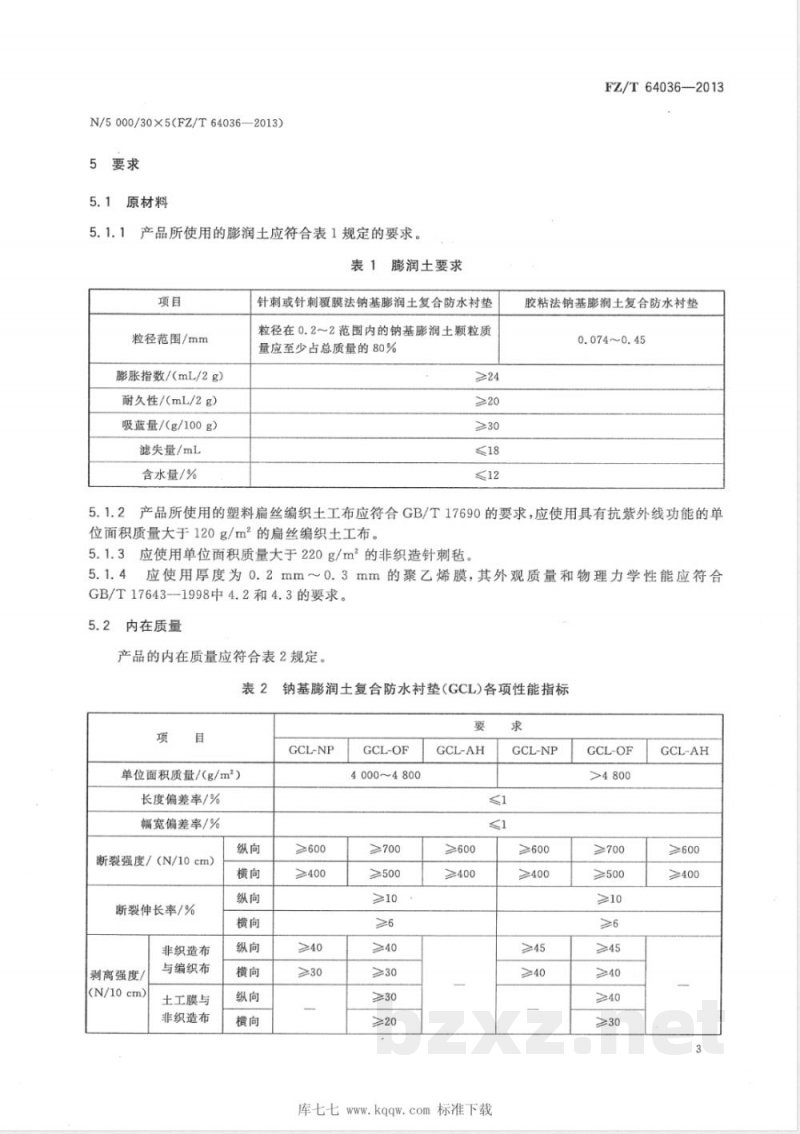

N/5000/30×5(FZ/T64036—2013)5要求
5.1原材料
5.1.1产品所使用的膨润土应符合表1规定的要求。表1膨润土要求
粒径范围/mm
膨胀指数/（mL/2g）
耐久性/（mL/2g）
吸蓝量/（g/100g）
滤失量/mL
含水量/%
针刺或针刺覆膜法钠基膨润土复合防水衬垫粒径在0.2～2范围内的钠基膨润土颗粒质量应至少占总质量的80%
FZ/T64036—2013
胶粘法钠基膨润土复合防水衬垫0.074~0.45
5.1.2产品所使用的塑料扁丝编织土工布应符合GB/T17690的要求，应使用具有抗紫外线功能的单位面积质量大于120g/m2的扁丝编织土工布。5.1.3应使用单位面积质量大于220g/m2的非织造针刺毡，5.1. 4
应使用厚度为0.2mm～0.3mm的聚乙烯膜，其外观质量和物理力学性能应符合GB/T17643--1998中4.2和4.3的要求。5.2内在质量
产品的内在质量应符合表2规定。表2钠基膨润土复合防水衬垫(GCL)各项性能指标项
单位面积质量/（g/m2）
长度偏差率/%
幅宽偏差率/%
断裂强度/（N/10cm）
断裂伸长率/%
非织造布
剥离强度/
(N/10cm）
与编织布
土工膜与
非织造布
GCL-NP
≥600
≥400
GCL-OF
4000~4800
≥700
≥500
GCL-AH
GCL-NP
≥600
≥400
库七七www.kqqw.com标准下载
≥600
≥400
GCL-OF
>4 800
≥700
GCL-AH
≥600
≥400
FZ/T64036-—2013
渗透系数/（cm/s）
耐静水压
保土率/%
外观质量
GCL-NP
≤5×10-9
1h无渗漏
表2（续）
GCL-OF
≤5×10-9
1h无渗漏
GCL-AH
≤1.0×10-10
1h无渗漏
GCL-NP
≤5×10-9
1h无渗漏
产品表面平整、厚度均匀，无破洞、破边，无残留断针。6试验方法
膨润土试验方法
GCL-OF
≤5×10-10
1h无渗漏
GCL-AH
≤1.0×10-10
1h无渗漏
膨润土膨胀指数、吸蓝量、滤失量、含水量的测定按GB/T20973中规定的方法执行，膨润土耐久性测定为测试膨润土在0.1%CaCl溶液中静置168h后的膨胀指数。6.2单位面积质量
沿长度方向距边缘200mm、宽度方向距边缘10mm的平整处裁取5个试样，试样大小为100mm×100mm，裁剪前将试样四周喷洒少量的水以防止膨润土的散落。将试样置于110℃士5℃下烘至恒重，用电子天平称量每块试样的质量，读数精确至0.1g，求得5块试样的平均质量。6.3长度、幅宽
按GB/T4666规定执行。长度、幅宽偏差率按式(1)计算。D=I=Lal×100%
式中：
长度或宽度偏差率，%；
L——长度或宽度标称值，单位为米(m）；L2—长度或宽度实测值，单位为米（m）。6.4断裂强度和断裂伸长率
按GB/T15788规定执行，试样宽度为10cm，拉伸速度为300mm/min。6.5剥离强度
按FZ/T01010规定执行，剥离速度为300mm/min。6.6渗透系数
按GB/T19979.2规定执行。
6.7耐静水压
按GB/T19979.1规定执行。
库七七www.kqqw.com标准下载
.（1）
6.8保土率
按附录A规定执行。
6.9外观质量
在自然光下距产品0.5m用肉眼观察，逐卷（段）检验，按卷（段）评定。7检验规则
7.1组批
FZ/T64036--2013
产品以批为单位进行验收，同一类型、同一规格的产品每70卷一批，不足70卷作一批记。膨润土每批人厂记为一批。
7.2抽样
在每批产品中随机抽取3卷进行检验，膨润土每批检验一次。7.3原材料质量判定
原材料质量符合5.1要求的，判定原材料质量合格，如有不合格项则判定原材料质量不合格。7.4内在质量判定
内在质量符合5.2中表2相应类别产品的要求，则该批产品内在质量合格。如有不合格项时则从按7.2规定重新取样对不符合项目进行复验。如果复验结果符合表2中相应的要求，则该批产品的内在质量合格；如果复验结果仍不符合要求，则该批产品内在质量不合格。7.5外观质量判定
外观质量符合5.3要求，则该批产品外观质量合格。如有不合格项时则从按7.2规定重新取样对不符合项目进行复验。如果复验结果符合5.3要求，则该批产品的外观质量合格；如果复验结果仍不符合要求，则该批产品外观质量不合格。7.6结果判定
原材料质量、内在质量和外观质量均合格，则该批产品合格。8标志、包装、贮存与运输
8.1标志
外包装标志应包括：
a）产品名称、代号、商标；
生产企业名称、地址；
生产目期、批号；
检验合格证。
8.2包装
用防水材料包装成卷并插入卷轴。在包装上应加注“包装开封后须避光、防潮、防水、防破损漏土及限期使用”等字样。
库七七www.kqqw.com标准下载
FZ/T64036—2013
8.3贮存与运输
8.3.1应贮存在干燥、通风、避光的库房内，使用前严禁拆开包装。运输过程中，应注意避光、防潮、防水、防破损漏土。8.3.2
库七七www.kqqw.com标准下载
A.1原理
附录A
（规范性附录）
钠基膨润土复合防水衬垫保士率的测定FZ/T64036--2013
钠基膨润土在运输和使用的过程中，由于运输颠簸等原因，膨润土会从复合防水衬垫中散落。试验将钠基膨润土复合防水衬垫从高处自由滚下，测量一定次数内膨润土颗粒的流失质量，计算求出保土率。
A.2试验装置
试验采用的装置如图A.1所示。主要由支架、平台组成。其中支架高度为1.5m，滚落角度为45°Www.bzxZ.net
A.3试验程序
GCL试样
平台支架
45°斜板支架
保土率测定装置
A.3.1距端边10cm裁取尺寸为1m×1m的试样3块，用胶带将试样四周封边，成卷并测量其质量记为m1。
A.3.2将卷材放在如图A.1的试验平台上，放稳后放松平台支架使平台快速倒落向斜板支架平面，使卷材沿斜板自由滚落。试验结束后测量卷材质量并记为m2。重复试验三次。A.3.3按式（A.1)计算钠基膨润土防水衬垫的保土率，并计算3块试样的平均值。R=m2 × 100%
式中：
保土率，%；
卷材滚落前质量，单位为千克（kg)；卷材滚落后质量，单位为千克（kg）。库七七www.kqqw.com标准下载
.（A.1)
