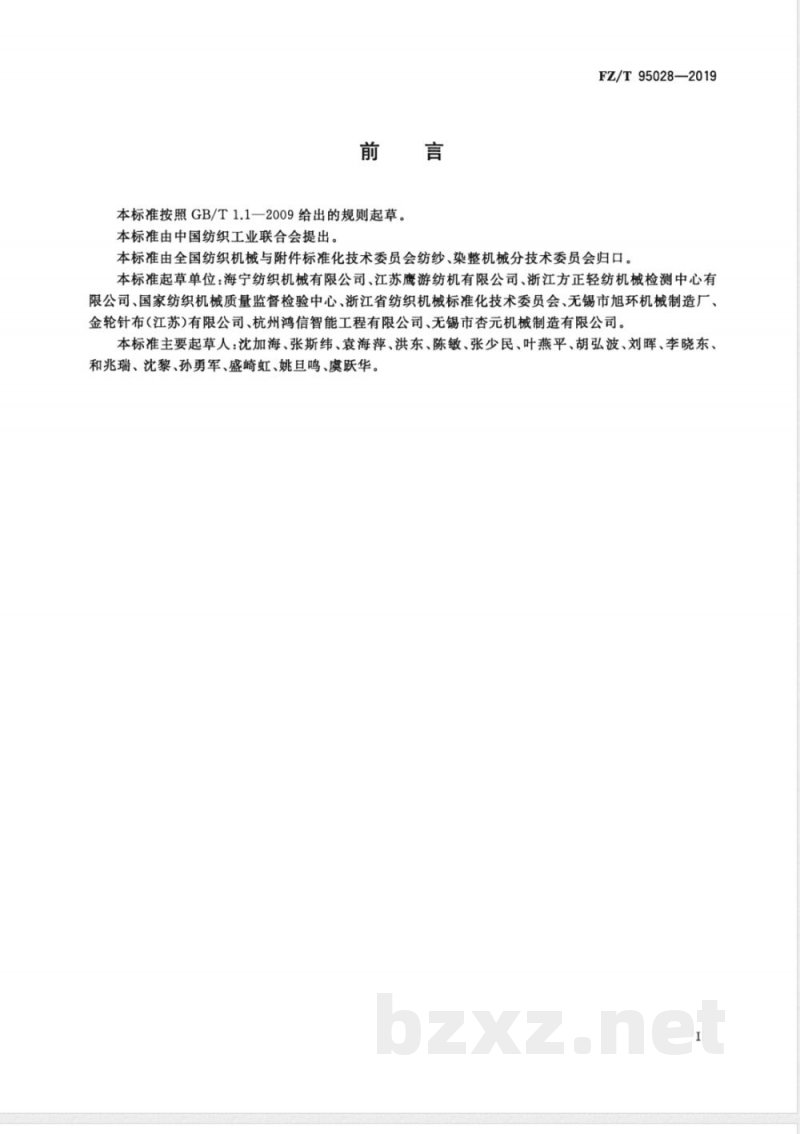

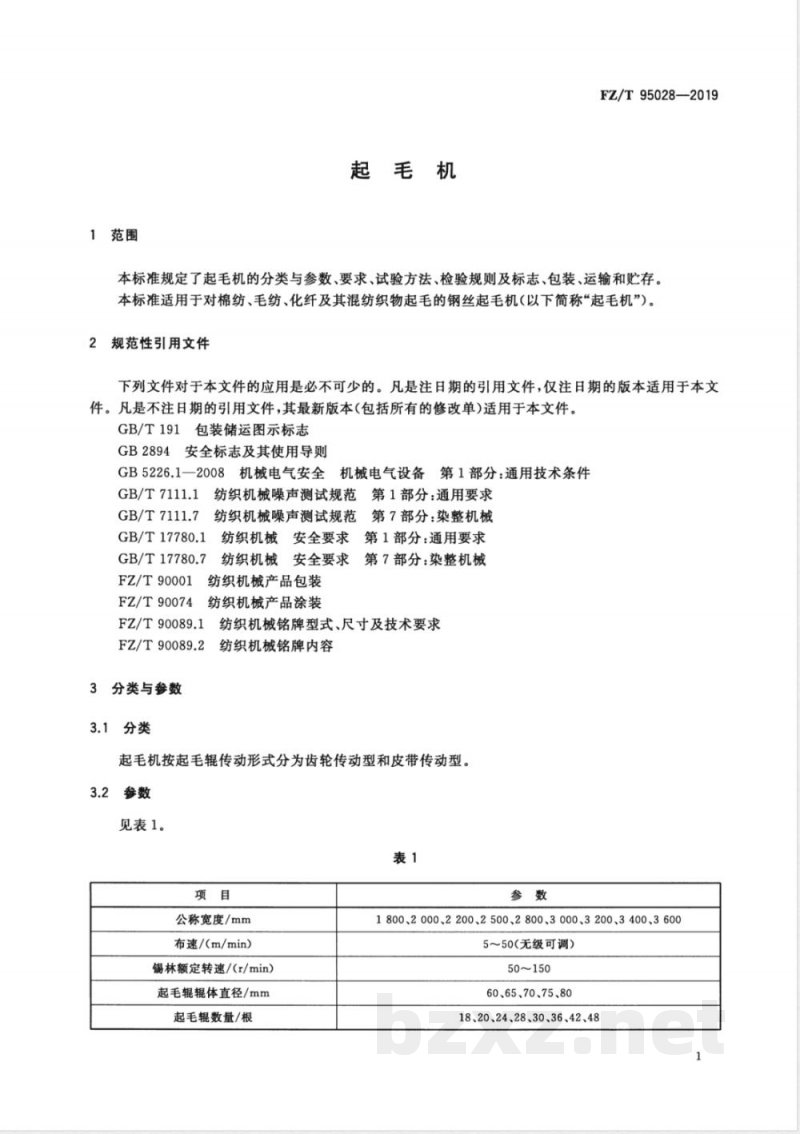

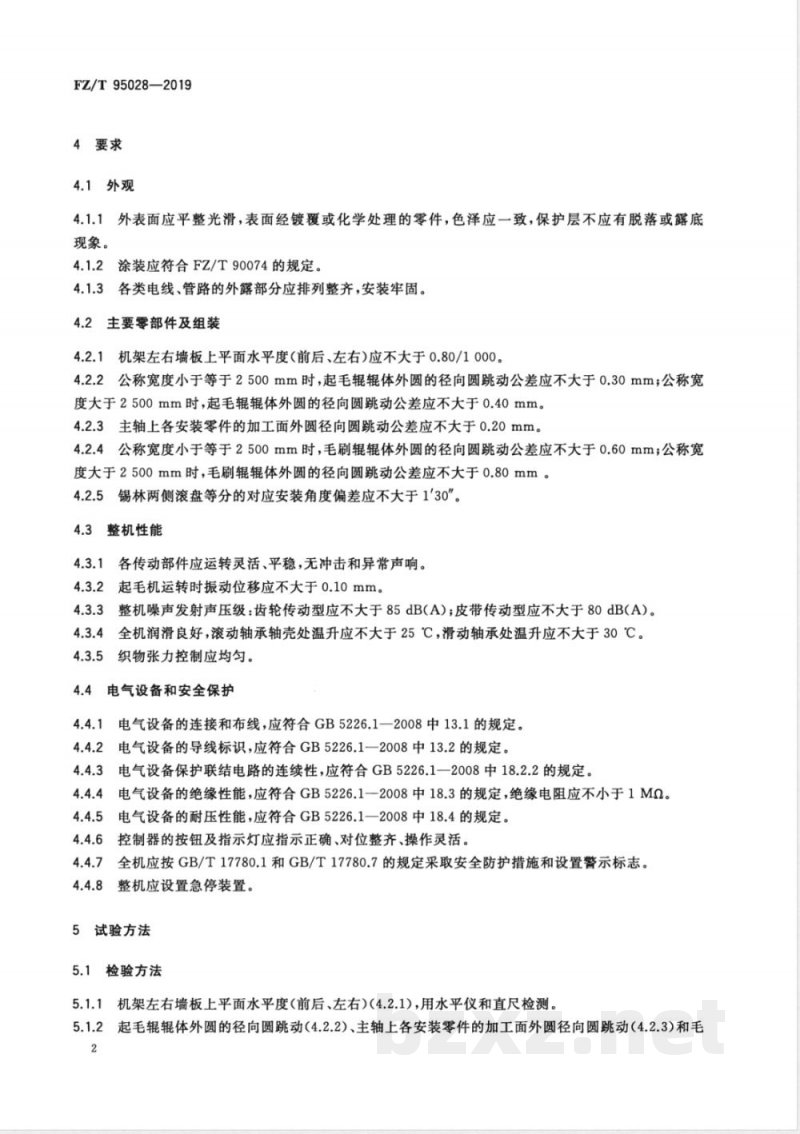

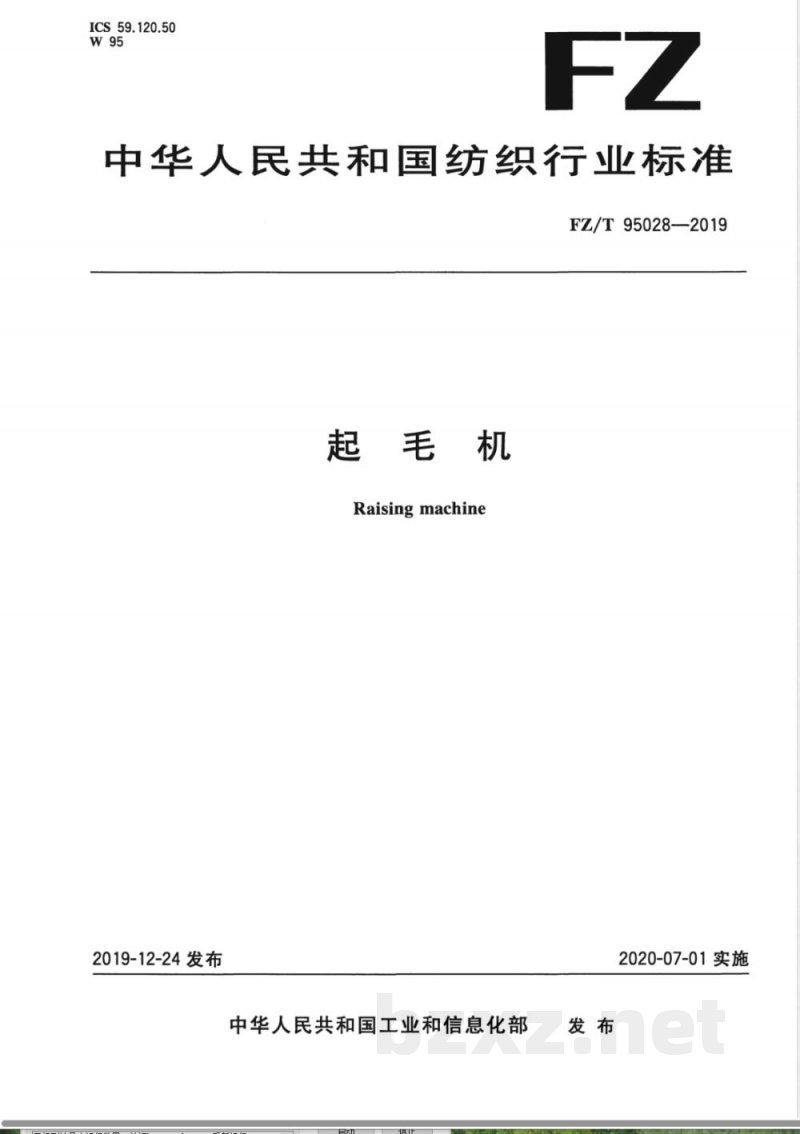

ICS 59.120.50 W95 中华人民共和国纺织行业标准 FZ/T 95028—2019 起毛机 Raising machine 2019-12-24发布 2020-07-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会归口。 本标准起草单位：海宁纺织机械有限公司、江苏鹰游纺机有限公司、浙江方正轻纺机械检测中心有限公司、国家纺织机械质量监督检验中心、浙江省纺织机械标准化技术委员会、无锡市旭环机械制造厂、金轮针布（江苏）有限公司、杭州鸿信智能工程有限公司、无锡市杏元机械制造有限公司。 本标准主要起草人：沈加海、张斯纬、袁海萍、洪东、陈敏、张少民、叶燕平、胡弘波、刘晖、李晓东、和兆瑞、沈黎、孙勇军、盛崎虹、姚旦鸣、虞跃华。 1 范围 本标准规定了起毛机的分类与参数、要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于对棉纺、毛纺、化纤及其混纺织物起毛的钢丝起毛机（以下简称“起毛机”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB 2894 安全标志及其使用导则 GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 7111.1 纺织机械噪声测试规范 第1部分：通用要求 GB/T 7111.7 纺织机械噪声测试规范 第7部分：染整机械 GB/T 17780.1 纺织机械安全要求 第1部分：通用要求 GB/T 17780.7 纺织机械安全要求 第7部分：染整机械 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 3 分类与参数 3.1 分类 起毛机按起毛辊传动形式分为齿轮传动型和皮带传动型。 3.2 参数 见表1。 表1 参数 公称宽度（mm）：1800、2000、2200、2500、2800、3000、3200、3400、3600 布速（m/min）：5～50（无级可调） 锡林额定转速（r/min）：50～150 起毛辊辊体直径（mm）：60、65、70、75、80 起毛辊数量（根）：18、20、24、28、30、36、42、48 4 要求 4.1 外观 4.1.1 外表面应平整光滑，表面经镀覆或化学处理的零件色泽应一致，保护层不应有脱落或露底现象。 4.1.2 涂装应符合FZ/T 90074的规定。 4.1.3 各类电线、管路的外露部分应排列整齐，安装牢固。 4.2 主要零部件及组装 4.2.1 机架左右墙板上平面水平度（前后、左右）应不大于0.80/1000。 4.2.2 公称宽度小于等于2500 mm时，起毛辊辊体外圆的径向圆跳动公差应不大于0.30 mm；公称宽度大于2500 mm时，应不大于0.40 mm。 4.2.3 主轴上各安装零件的加工面外圆径向圆跳动公差应不大于0.20 mm。 4.2.4 公称宽度小于等于2500 mm时，毛刷辊辊体外圆的径向圆跳动公差应不大于0.60 mm；公称宽度大于2500 mm时，应不大于0.80 mm。 4.2.5 锡林两侧滚盘等分的对应安装角度偏差应不大于1′30″。 4.3 整机性能 4.3.1 各传动部件应运转灵活、平稳，无冲击和异常声响。 4.3.2 起毛机运转时振动位移应不大于0.10 mm。 4.3.3 整机噪声发射声压级：齿轮传动型应不大于85 dB(A)；皮带传动型应不大于80 dB(A)。 4.3.4 全机润滑良好，滚动轴承轴壳处温升应不大于25℃，滑动轴承处温升应不大于30℃。 4.3.5 织物张力控制应均匀。 4.4 电气设备和安全保护 4.4.1 电气设备的连接和布线应符合GB 5226.1—2008中13.1的规定。 4.4.2 电气设备的导线标识应符合GB 5226.1—2008中13.2的规定。 4.4.3 电气设备保护联结电路的连续性应符合GB 5226.1—2008中18.2.2的规定。 4.4.4 电气设备的绝缘性能应符合GB 5226.1—2008中18.3的规定，绝缘电阻应不小于1 MΩ。 4.4.5 电气设备的耐压性能应符合GB 5226.1—2008中18.4的规定。 4.4.6 控制器相关要求应符合标准规定。
