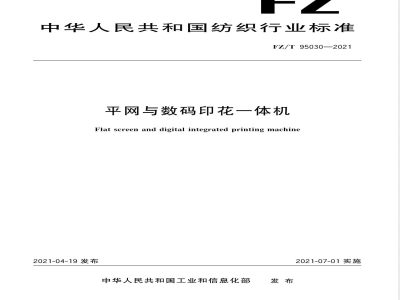

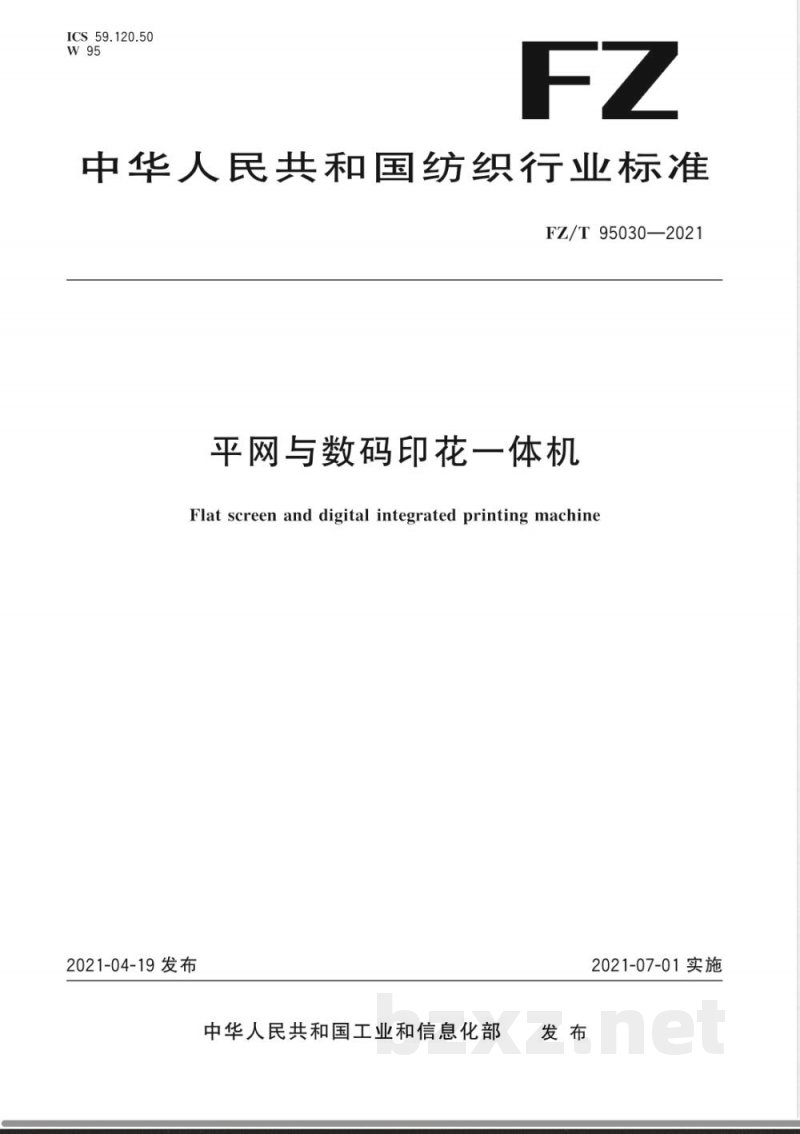

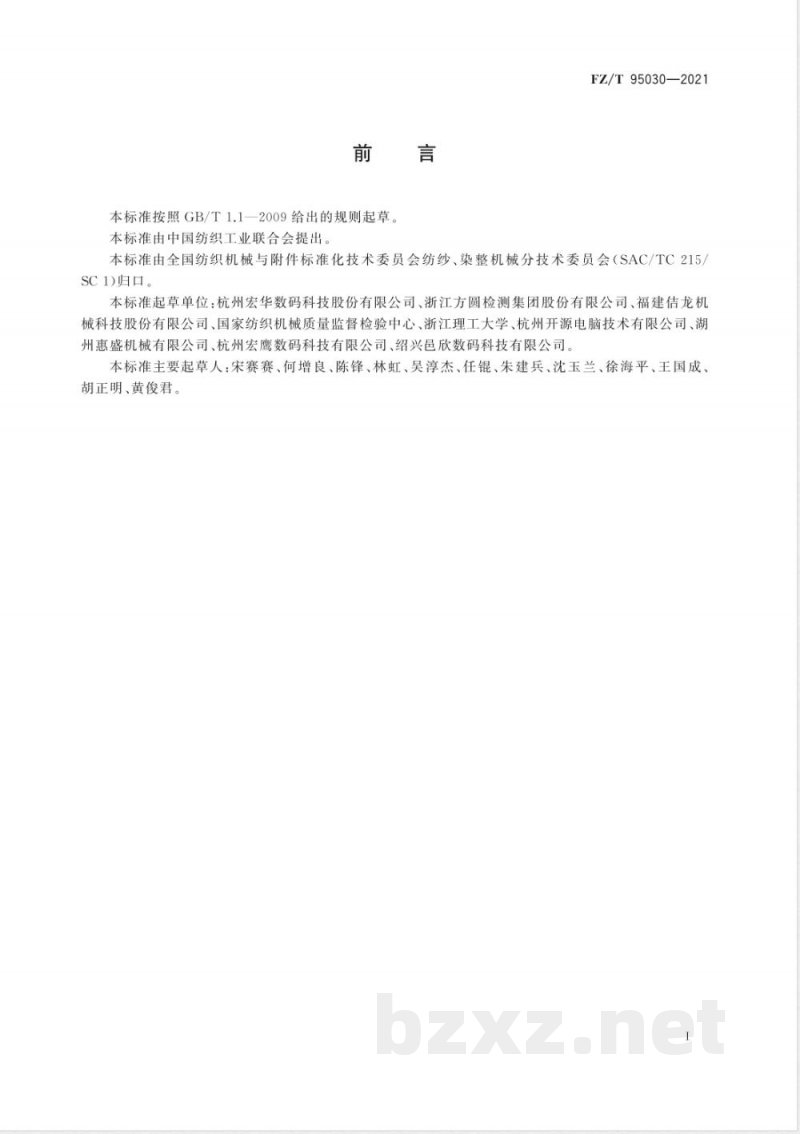

ICS 59.120.50 W95 中华人民共和国纺织行业标准 FZ/T 95030—2021 平网与数码印花一体机 Flat screen and digital integrated printing machine 2021-04-19发布 2021-07-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准起草单位：杭州宏华数码科技股份有限公司、浙江方圆检测集团股份有限公司、福建佶龙机械科技股份有限公司、国家纺织机械质量监督检验中心、浙江理工大学、杭州开源电脑技术有限公司、湖州惠盛机械有限公司、杭州宏鹰数码科技有限公司、绍兴邑欣数码科技有限公司。 本标准主要起草人：宋赛赛、何增良、陈锋、林虹、吴淳杰、任锟、朱建兵、沈玉兰、徐海平、王国成、胡正明、黄俊君。 1 范围 本标准规定了平网与数码印花一体机的主要特征及基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于天然纤维、化学纤维及其混纺织物和非织造布等织物印花的平网与数码印花一体机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 250 纺织品色牢度试验 评定变色用灰色样卡 GB/T 1184 形状和位置公差 未注公差值 GB 2894 安全标志及其使用导则 GB/T 5226.1—2019 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 7111.7 纺织机械噪声测试规范 第7部分：染整机械 GB/T 17780.7 纺织机械安全要求 第7部分：染整机械 GB/T 32616 纺织品色牢度试验 试样变色的仪器评级 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌 第1部分：型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌 第2部分：内容 FZ/T 95013 平网印花机 FZ/T 95020—2013 导带式数码喷墨印花机 3 主要特征及基本参数 3.1 主要特征 3.1.1 印花方式：平网数码一体印花、数码印花、平网印花。 3.1.2 平网数码一体印花模式：同步套印。 3.2 基本参数 基本参数如下： 印花套色数：≥3个。 花回：≥640 mm。 刮印装置型式：刮刀式、磁棒式。 刮印传动方式：独立传动。 台板型式：水平式。 喷印分辨率：≥300 dpi。 喷头工作面与导带工作面距离：3～15 mm可调。 喷印方式：扫描式。 印花速度：5 m/min。 织物厚度：≤12 mm。 公称宽度：1800～3600 mm。 墨水类型：活性染料、酸性染料、分散染料、涂料。 织物输送方式：导带输送。 烘干方式：远红外烘干、热风烘干。 注：最大喷印宽度=公称宽度－150 mm。 3.3 适用工作环境条件 3.3.1 数码喷印单元应设置独立机房。 3.3.2 环境条件： ——温度：20℃～30℃； ——相对湿度：45%～75%； ——电源电压：（380±19）V； ——频率：（50±0.5）Hz。 4 要求 4.1 外观 4.1.1 机器外表面应平整，无划伤、裂缝、磕碰或污染。 4.1.2 镀覆层应均匀，不应有起泡、龟裂、脱落、磨损或其他机械损伤。 4.1.3 金属零部件不应有锈蚀和损伤。 4.1.4 机器涂装外观应符合FZ/T 90074的规定。 4.1.5 管路外露部分应排列整齐、安装牢固。 4.2 主要零部件 4.2.1 导带应符合FZ/T 95013的相关规定。 4.2.2 与导带接触的导辊及压辊表面材料应采用不锈钢或经涂、镀处理材料。 4.2.3 与导带接触的零部件外表面不得有勾丝、拉毛现象。 4.2.4 各导辊表面粗糙度应不大于Ra1.6 μm。 4.2.5 主动辊、从动辊和压辊径向圆跳动应符合GB/T 1184中8级公差要求。 4.2.6 机器应设有废墨回收装置。 4.3 传动系统 4.3.1 平网与导带、数码喷印与导带之间动作应协调，同步速差应可调。 4.3.2 系统应具有归零功能，“零”点重复定位偏差应为±0.5 mm。 4.4 印花质量 设备应保证平网印花与数码喷印同步套印精度满足工艺要求，印花图案清晰、色彩均匀、无明显偏差。
