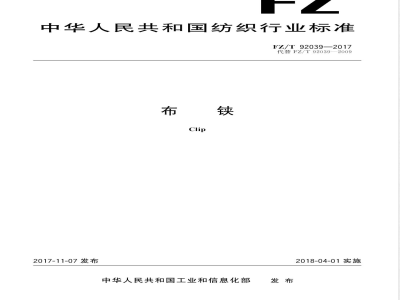

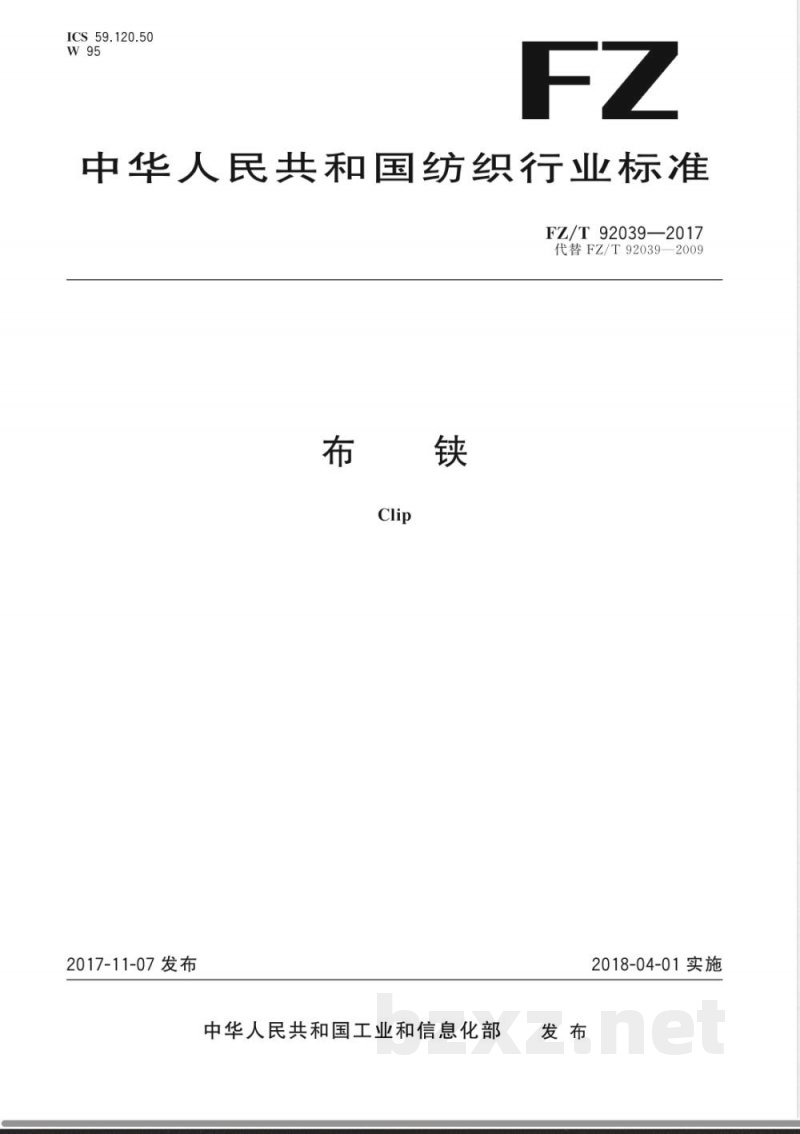

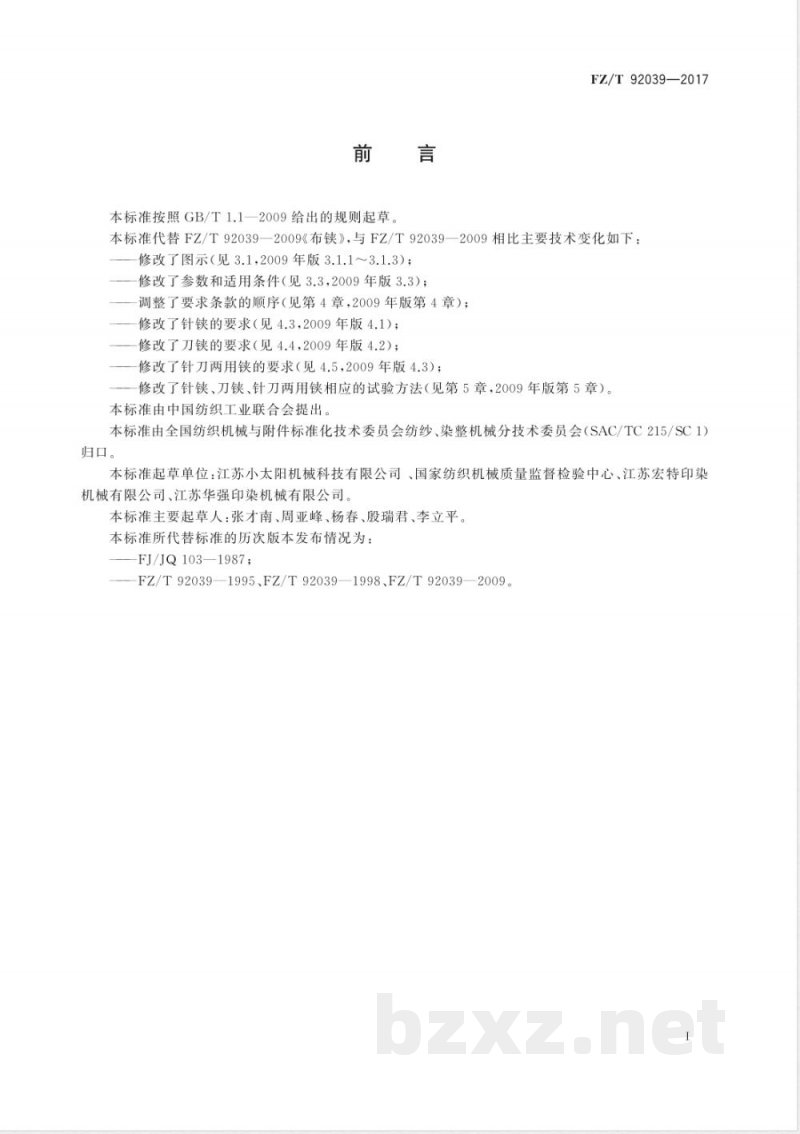

ICS 59.120.50 W95 中华人民共和国纺织行业标准 FZ/T 92039—2017 代替 FZ/T 92039—2009 布铗 Clip 2017-11-07发布 2018-04-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替FZ/T 92039—2009《布铗》。与FZ/T 92039—2009相比，主要技术变化如下：修改了图示；修改了参数和适用条件；调整了要求条款顺序；修改了针铗、刀铗及针刀两用铗的要求；修改了相应试验方法。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准起草单位：江苏小太阳机械科技有限公司、国家纺织机械质量监督检验中心、江苏宏特印染机械有限公司、江苏华强印染机械有限公司。 本标准主要起草人：张才南、周亚峰、杨春、殷瑞君、李立平。 本标准所代替标准的历次版本发布情况为：FJ/JQ 103—1987、FZ/T 92039—1995、FZ/T 92039—1998、FZ/T 92039—2009。 1 范围 本标准规定了布铗的分类、标记、参数、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于棉、化纤及混纺等各类针织、机织物及非织造布在丝光、拉幅、定形等机械中使用的布铗。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 411 棉印染布 GB/T 2828.1—2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 4340.1 金属材料维氏硬度试验 FZ/T 90001 纺织机械产品包装 FZ/T 90110—2013 纺织机械通用项目质量检验规范 FZ/T 93049—1998 纺织用针 3 分类、标记、参数 3.1 分类 按夹持方式分为： ——针铗； ——刀铗（原称“布铗”）； ——针刀两用铗（原称“针布两用铗”）。 3.2 标记 3.2.1 标记依次包含以下内容： ——企业代号； ——产品型号代号； ——夹持方式代号； ——适用机型代号； ——铗体主材料代号； ——布链条节距。 其中： a）企业代号：由各企业自行规定； b）产品型号代号：以企业产品型号4位阿拉伯数字表示； c）夹持方式代号见表1； d）适用机型代号见表2； e）铗体主材料代号见表3； f）布链条节距以数值表示，单位为毫米。 表1 夹持方式代号 针铗：Z 刀铗：D 针刀两用铗：ZD 表2 适用机型代号 卧式机：W 立式机：L 注1：卧式机的两组拉幅链往返路线处于同一水平面。 注2：立式机的两组拉幅链往返路线分别位于两个垂直面。 注3：用于卧式机时，可省略标注。 表3 铗体主材料代号 铝合金：A（可省略） 铸铁：Z 铜：T 钢：G 不锈钢：B 3.2.2 标记示例 示例1：产品型号0201的针铗，适用于立式机，铗体主材料为铜，节距为50.8 mm，标记为：0201ZL-T50.8。 示例2：产品型号0301的刀铗，适用于卧式机，铗体主材料为铝合金，节距为60 mm，标记为：0301D-60。 示例3：产品型号0401的针刀两用铗，适用于卧式机，铗体主材料为铸铁，节距为63.5 mm，标记为：0401ZD-Z63.5。 3.3 参数和适用条件 3.3.1 参数 铗体配合布链条节距（mm）：25.4、38.1、50.8、60、63.5、101.6。 3.3.2 适用条件 3.3.2.1 适用织物克重 30 g/m²～400 g/m²。 3.3.2.2 公称速度 适用公称速度为： a）针铗不大于125 m/min； b）刀铗及针刀两用铗按设备要求执行。
