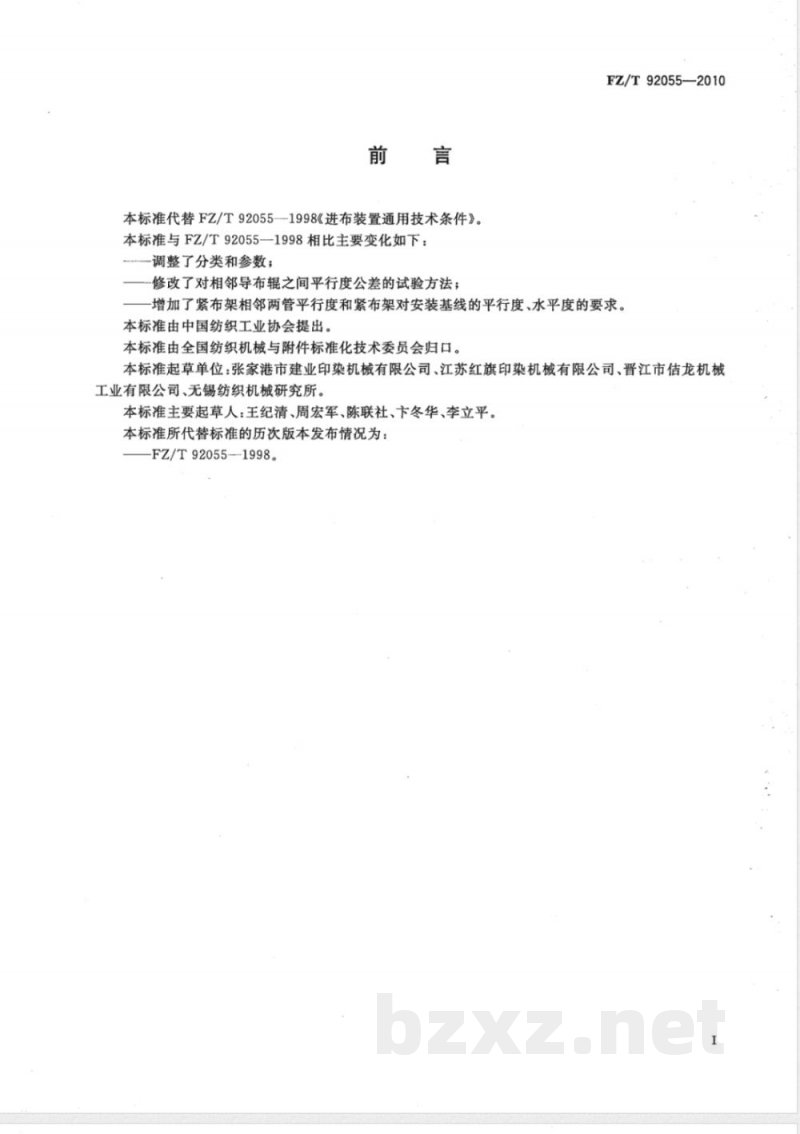

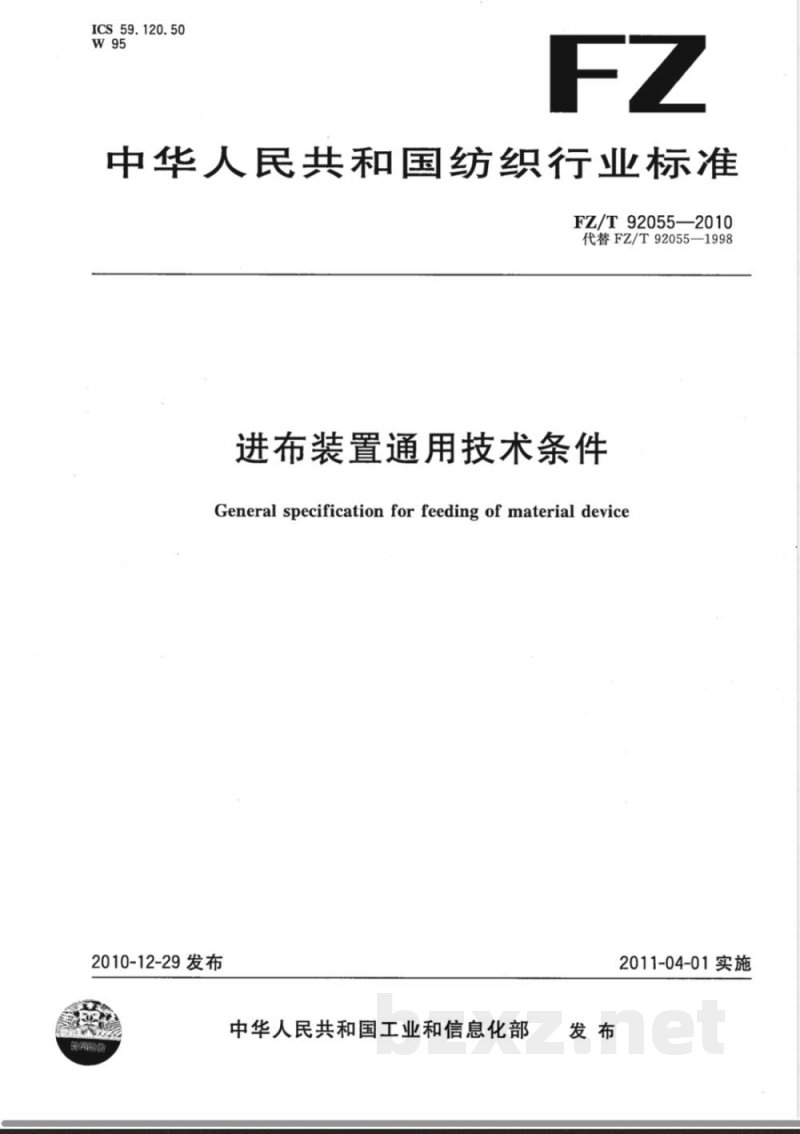

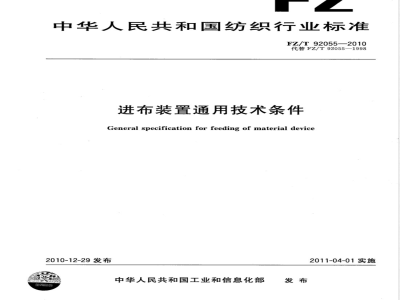

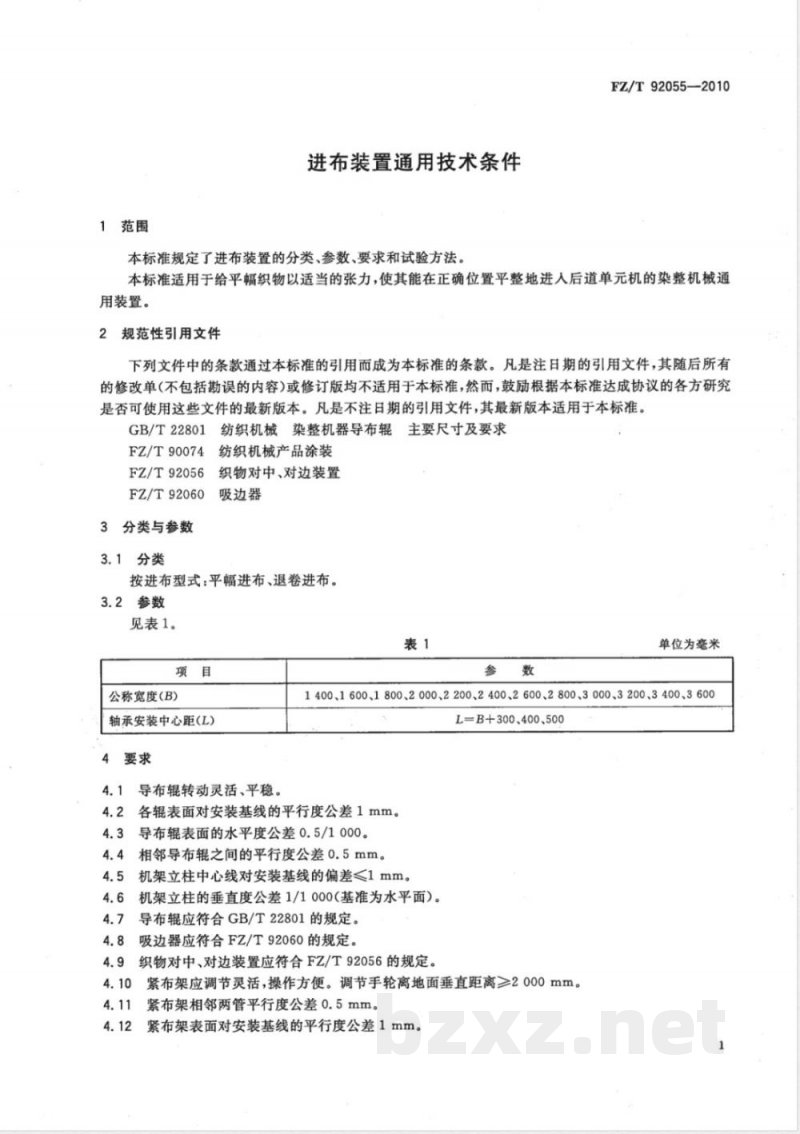

ICS 59.120.50 W95 中华人民共和国纺织行业标准 FZ/T 92055—2010 代替 FZ/T 92055—1998 进布装置通用技术条件 General specification for feeding of material device 2010-12-29发布 2011-04-01实施 中华人民共和国工业和信息化部 发布 前言 本标准代替FZ/T 92055—1998《进布装置通用技术条件》。 本标准与FZ/T 92055—1998相比，主要变化如下：调整了分类和参数；修改了相邻导布辊之间平行度公差的试验方法；增加了紧布架相邻两管平行度以及紧布架对安装基线的平行度、水平度要求。 本标准由中国纺织工业协会提出。 本标准由全国纺织机械与附件标准化技术委员会归口。 本标准起草单位：张家港市建业印染机械有限公司、江苏红旗印染机械有限公司、晋江市佶龙机械工业有限公司、无锡纺织机械研究所。 本标准主要起草人：王纪清、周宏军、陈联社、卞冬华、李立平。 本标准所代替标准的历次版本发布情况为：FZ/T 92055—1998。 1 范围 本标准规定了进布装置的分类、参数、要求和试验方法。 本标准适用于给平幅织物以适当张力，使其能够在正确位置平整进入后道单元机的染整机械通用装置。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有修改单（不包括勘误内容）或修订版均不适用于本标准；然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 22801 纺织机械 染整机器导布辊主要尺寸及要求 FZ/T 90074 纺织机械产品涂装 FZ/T 92056 织物对中、对边装置 FZ/T 92060 吸边器 3 分类与参数 3.1 分类 按进布型式分为： ——平幅进布； ——退卷进布。 3.2 参数 见表1。 表1 参数（单位：mm） 公称宽度（B）：1400、1600、1800、2000、2200、2400、2600、2800、3000、3200、3400、3600。 轴承安装中心距（L）：L=B+300、400、500。 4 要求 4.1 导布辊转动应灵活、平稳。 4.2 各辊表面对安装基线的平行度公差为1 mm。 4.3 导布辊表面的水平度公差为0.5/1000。 4.4 相邻导布辊之间的平行度公差为0.5 mm。 4.5 机架立柱中心线对安装基线的偏差应≤1 mm。 4.6 机架立柱的垂直度公差为1/1000（基准为水平面）。 4.7 导布辊应符合GB/T 22801的规定。 4.8 吸边器应符合FZ/T 92060的规定。 4.9 织物对中、对边装置应符合FZ/T 92056的规定。 4.10 紧布架应调节灵活，操作方便，调节手轮离地面垂直距离应≥2000 mm。 4.11 紧布架相邻两管平行度公差为0.5 mm。 4.12 紧布架表面对安装基线的平行度公差为1 mm。 4.13 紧布架表面的水平度公差为0.5/1000。 4.14 张力管不得弯曲，且表面应光滑、无毛刺。 4.15 产品涂装应符合FZ/T 90074的规定。 5 试验方法 5.1 各辊表面对安装基线的平行度（4.2），采用重锤吊线法检测。 5.2 导布辊表面的水平度（4.3），用水平仪置于导布辊表面进行检测。 5.3 相邻导布辊之间平行度（4.4），用钢卷尺围绕两导布辊外圆一周，取其差值。 5.4 机架立柱中心线对安装基线的偏差（4.5），采用重锤吊线法检测；机架立柱垂直度（4.6），采用重锤吊线法或框式水平仪检测。 5.5 调节手轮离地面垂直距离（4.10），用钢卷尺检测。 5.6 紧布架相邻两管平行度（4.11），用钢卷尺围绕相邻两管外圆一周，取其差值。 5.7 紧布架表面对安装基线的平行度（4.12），采用重锤吊线法检测。 5.8 紧布架表面的水平度（4.13），用水平仪置于紧布架表面进行检测。 5.9 其余项目采用感官检验。
