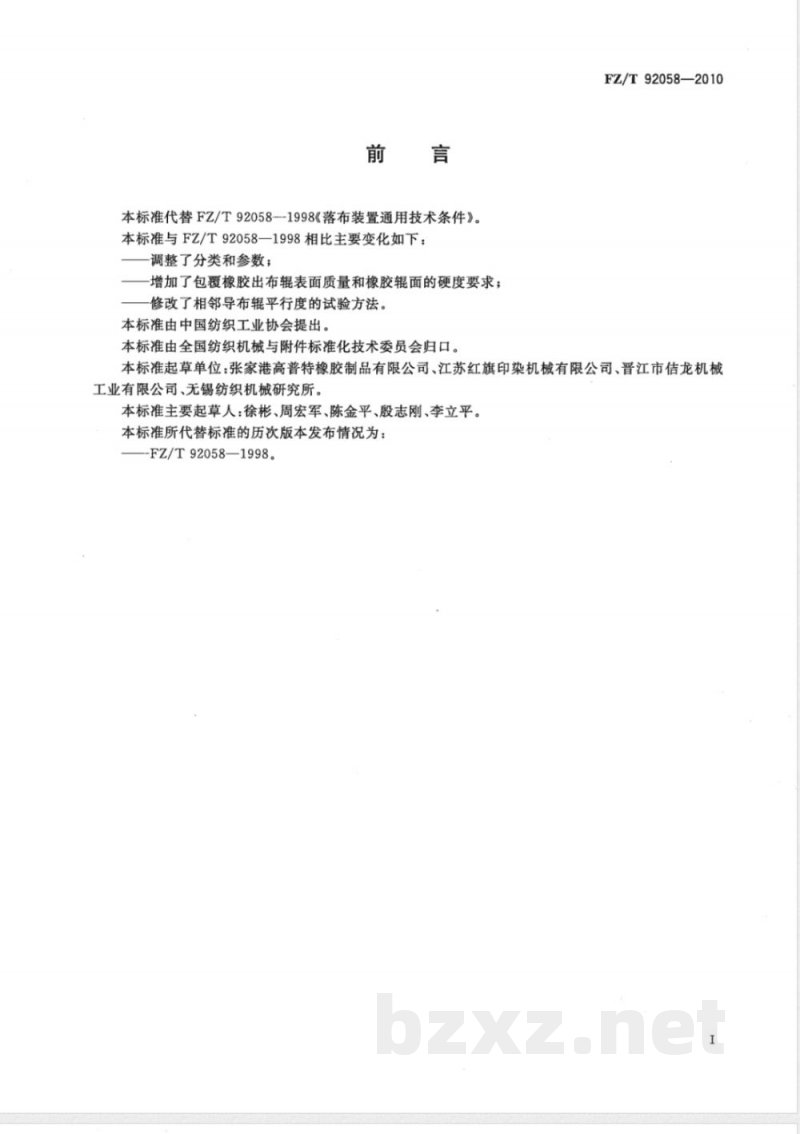

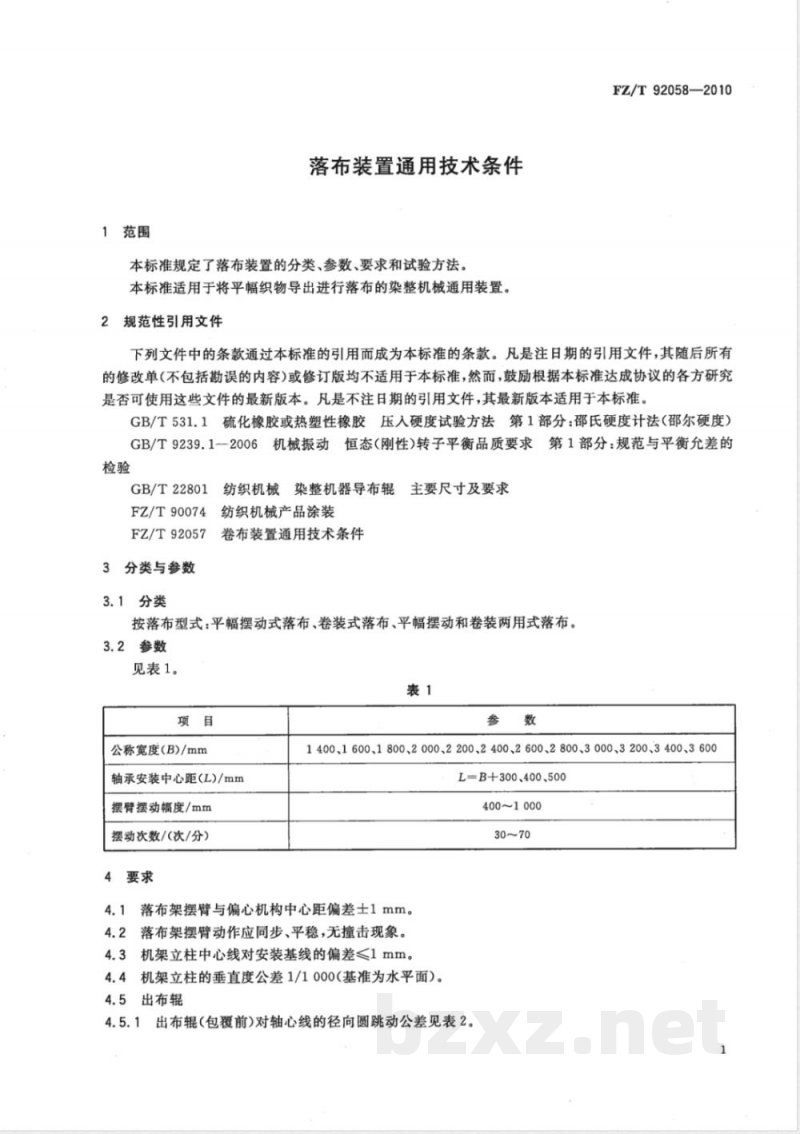

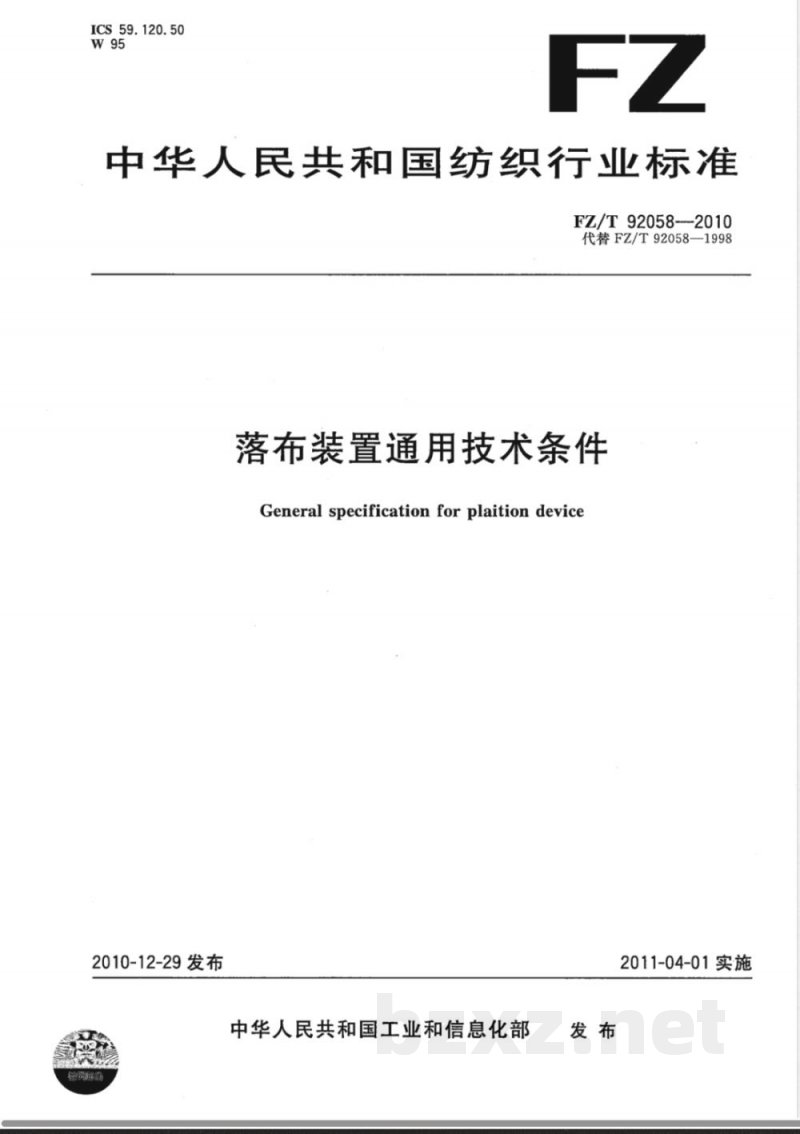

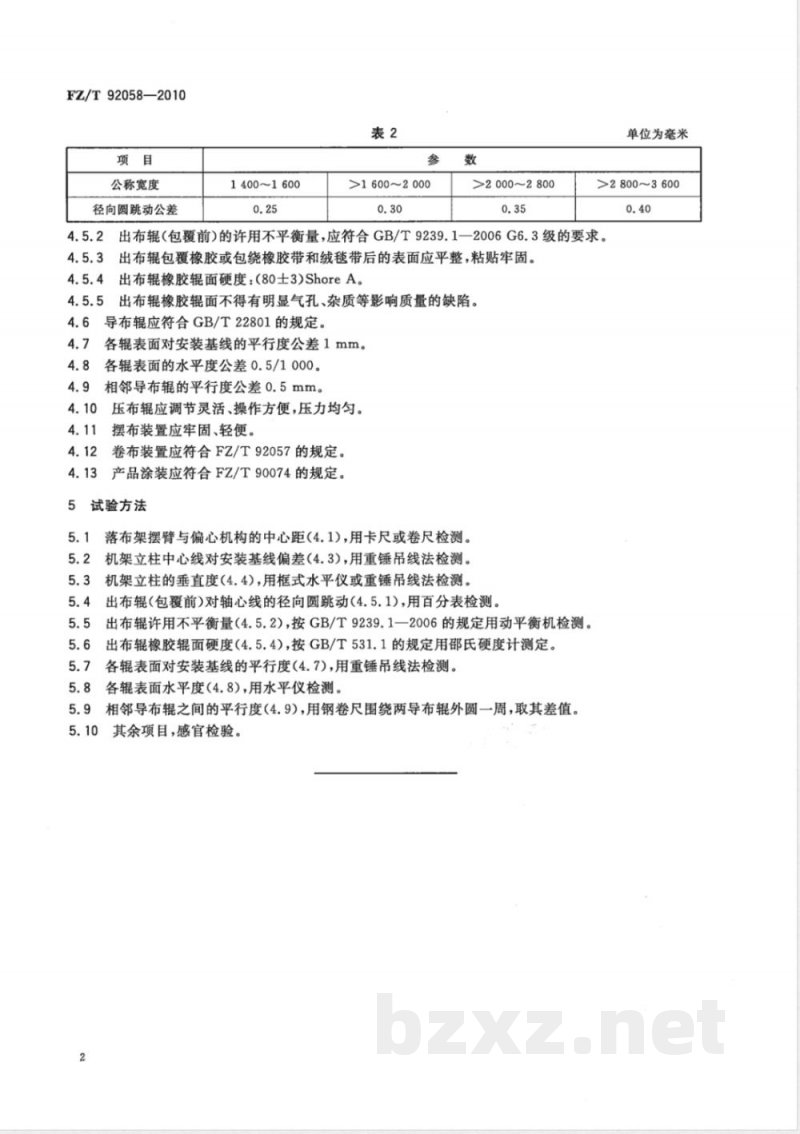

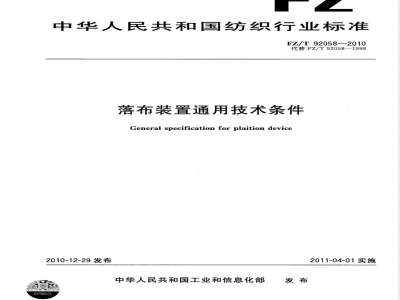

ICS 59.120.50 W95 FZ/T 92058—2010 代替 FZ/T 92058—1998 中华人民共和国纺织行业标准 落布装置通用技术条件 General specification for plaiting device 2010-12-29发布 2011-04-01实施 中华人民共和国工业和信息化部发布 前言 本标准代替FZ/T 92058—1998《落布装置通用技术条件》。本标准与FZ/T 92058—1998相比主要变化如下：调整了分类和参数；增加了包覆橡胶出布辊表面质量和橡胶辊面硬度要求；修改了相邻导布辊平行度的试验方法。 本标准由中国纺织工业协会提出。 本标准由全国纺织机械与附件标准化技术委员会归口。 本标准起草单位：张家港高普特橡胶制品有限公司、江苏红旗印染机械有限公司、晋江市龙机械工业有限公司、无锡纺织机械研究所。 本标准主要起草人：徐彬、周宏军、陈金平、殷志刚、李立平。 本标准所代替标准的历次版本发布情况为：FZ/T 92058—1998。 1 范围 本标准规定了落布装置的分类、参数、要求和试验方法。 本标准适用于将平幅织物导出进行落布的染整机械通用装置。 2 规范性引用文件 下列文件中的条款通过本标准引用而成为本标准的条款。凡是注日期的引用文件，其随后所有修改单（不包括勘误内容）或修订版均不适用于本标准；凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 531.1 硫化橡胶或热塑性橡胶压入硬度试验方法 第1部分：邵氏硬度计法（邵尔硬度） GB/T 9239.1—2006 机械振动 恒态（刚性）转子平衡品质要求 第1部分：规范与平衡允差的检验 GB/T 22801 纺织机械 染整机器导布辊主要尺寸及要求 FZ/T 90074 纺织机械产品涂装 FZ/T 92057 卷布装置通用技术条件 3 分类与参数 3.1 分类 按落布型式分为：平幅摆动式落布、卷装式落布、平幅摆动和卷装两用式落布。 3.2 参数 见表1。 表1 参数 公称宽度（B）/mm：1400、1600、1800、2000、2200、2400、2600、2800、3000、3200、3400、3600 轴承安装中心距（L）/mm：L=B+300、400、500 摆臂摆动幅度/mm：400～1000 摆动次数/（次/分）：30～70 4 要求 4.1 落布架摆臂与偏心机构中心距偏差为±1mm。 4.2 落布架摆臂动作应同步、平稳，无撞击现象。 4.3 机架立柱中心线对安装基线的偏差应小于1mm。 4.4 机架立柱垂直度公差为1/1000（基准为水平面）。 4.5 出布辊 4.5.1 出布辊（包覆前）对轴心线的径向圆跳动公差见表2。 4.5.2 出布辊（包覆前）的许用不平衡量应符合GB/T 9239.1—2006 G6.3级要求。 4.5.3 出布辊包覆橡胶或包绕橡胶带和绒毯带后的表面应平整，粘贴牢固。 4.5.4 出布辊橡胶辊面硬度为（80±3）Shore A。 4.5.5 出布辊橡胶辊面不得有明显气孔、杂质等影响质量的缺陷。 表2 出布辊径向圆跳动公差（单位：mm） 公称宽度1400～1600：0.25 公称宽度＞1600～2000：0.30 公称宽度＞2000～2800：0.35 公称宽度＞2800～3600：0.40 4.6 导布辊应符合GB/T 22801的规定。 4.7 各辊表面对安装基线的平行度公差为1mm。 4.8 各辊表面的水平度公差为0.5/1000。 4.9 相邻导布辊平行度公差为0.5mm。 4.10 压布辊应调节灵活、操作方便，压力均匀。 4.11 摆布装置应牢固、轻便。 4.12 卷布装置应符合FZ/T 92057的规定。 4.13 产品涂装应符合FZ/T 90074的规定。 5 试验方法 5.1 落布架摆臂与偏心机构中心距（4.1）采用卡尺或卷尺检测。 5.2 机架立柱中心线对安装基线偏差（4.3）采用重锤吊线法检测。 5.3 机架立柱垂直度（4.4）采用框式水平仪或重锤吊线法检测。 5.4 出布辊（包覆前）对轴心线的径向圆跳动（4.5.1）采用百分表检测。 5.5 出布辊许用不平衡量（4.5.2）按GB/T 9239.1—2006规定采用动平衡机检测。 5.6 出布辊橡胶辊面硬度（4.5.4）按GB/T 531.1规定采用邵氏硬度计测定。 5.7 各辊表面对安装基线的平行度（4.7）采用重锤吊线法检测。 5.8 各辊表面水平度（4.8）采用水平仪检测。 5.9 相邻导布辊之间的平行度（4.9）采用钢卷尺围绕两导布辊外圆一周测量并取差值。
