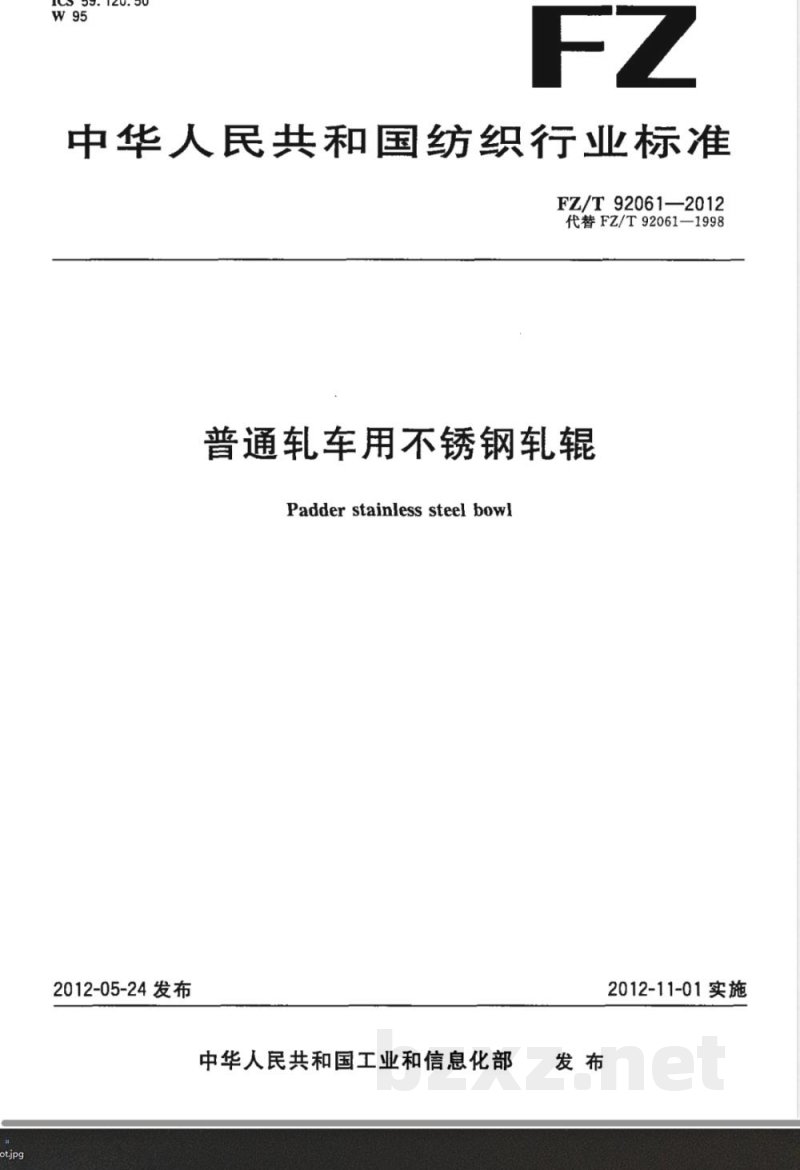

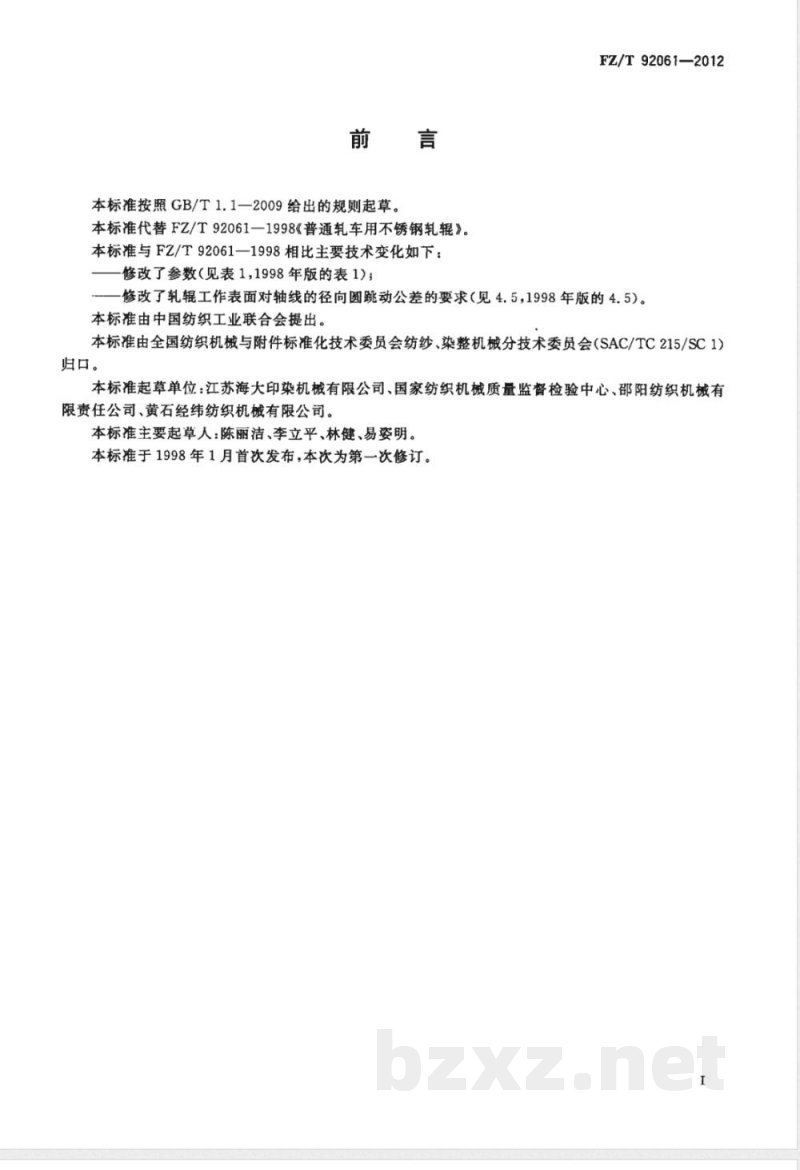

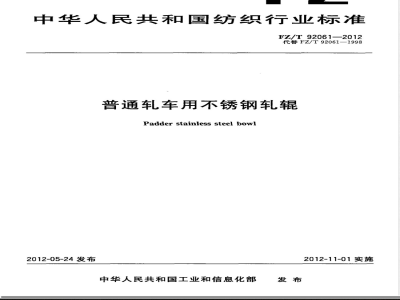

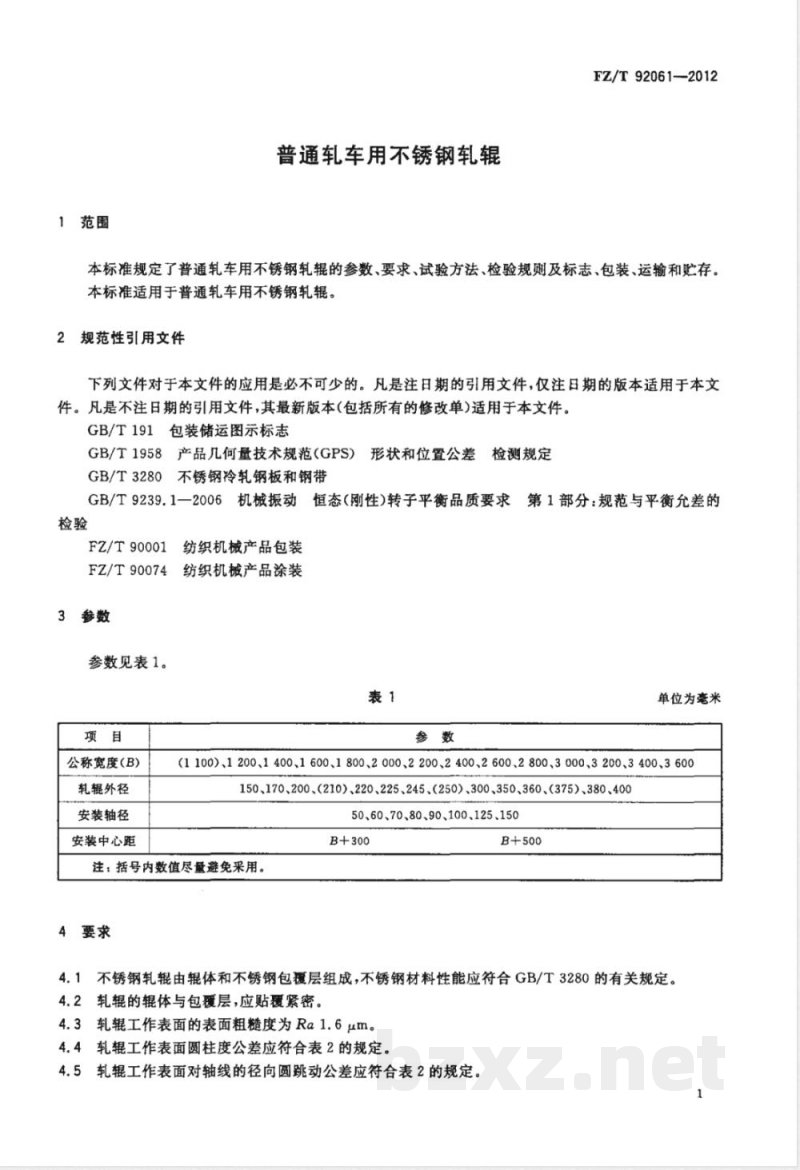

ICS 59.120.50 W95 FZ/T 92061—2012 代替 FZ/T 92061—1998 中华人民共和国纺织行业标准 普通轧车用不锈钢轧辊 Padder stainless steel bowl 2012-05-24发布 2012-11-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替FZ/T 92061—1998《普通轧车用不锈钢轧辊》。 本标准与FZ/T 92061—1998相比主要技术变化如下：修改了参数；修改了轧辊工作表面对轴线的径向圆跳动公差要求。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准起草单位：江苏海大印染机械有限公司、国家纺织机械质量监督检验中心、邵阳纺织机械有限责任公司、黄石经纬纺织机械有限公司。 本标准主要起草人：陈丽洁、李立平、林健、易姿明。 本标准于1998年1月首次发布，本次为第一次修订。 1 范围 本标准规定了普通轧车用不锈钢轧辊的参数、要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于普通轧车用不锈钢轧辊。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 1958 产品几何量技术规范（GPS）形状和位置公差检测规定 GB/T 3280 不锈钢冷轧钢板和钢带 GB/T 9239.1—2006 机械振动 恒态（刚性转子）平衡品质要求 第1部分：规范与平衡允差的检验 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 3 参数 参数见表1。 表1 参数（单位：mm） 公称宽度（B）：（1100）、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000、3200、3400、3600 轧辊外径：150、170、200、（210）、220、225、245、（250）、300、350、360、（375）、380、400 安装轴径：50、60、70、80、90、100、125、150 安装中心距：B+300、B+500 注：括号内数值尽量避免采用。 4 要求 4.1 不锈钢轧辊由辊体和不锈钢包覆层组成，不锈钢材料性能应符合GB/T 3280的有关规定。 4.2 轧辊的辊体与包覆层应贴覆紧密。 4.3 轧辊工作表面的表面粗糙度为Ra1.6μm。 4.4 轧辊工作表面圆柱度公差应符合表2规定。 4.5 轧辊工作表面对轴线的径向圆跳动公差应符合表2规定。 4.6 不锈钢轧辊的许用不平衡量应符合GB/T 9239.1—2006 G6.3级要求。 4.7 产品涂装应符合FZ/T 90074的规定。 表2 公差参数（单位：mm） 公称宽度1100～2000：圆柱度公差0.05，径向圆跳动公差0.10 公称宽度＞2000～2800：圆柱度公差0.08，径向圆跳动公差0.15 公称宽度＞2800～3600：圆柱度公差0.10，径向圆跳动公差0.20 5 试验方法 5.1 辊体与包覆层（4.2）采用小锤敲击检测。 5.2 工作表面粗糙度（4.3）采用表面粗糙度样板比对检验或用表面粗糙度仪检测。 5.3 工作表面圆柱度公差（4.4）按GB/T 1958规定检测。 5.4 工作表面对轴线的径向圆跳动（4.5）采用百分表检测。 5.5 许用不平衡量（4.6）按GB/T 9239.1—2006规定采用静平衡架检测。 5.6 其余项目采用感官检测。 6 检验规则 6.1 型式检验 6.1.1 产品在下列情况时应进行型式检验： a）新产品鉴定时； b）生产过程中结构、材料、工艺有较大改变，可能影响产品性能时； c）出厂检验结果与上次型式检验有较大差异时； d）产品停产两年后恢复生产时； e）第三方进行质量检验时。 6.1.2 检验项目见第4章。 6.2 出厂检验 6.2.1 产品应经生产企业检验部门检验合格，并附有合格证方能出厂。 6.2.2 检验项目见4.2～4.6。 6.3 判定规则 全部项目检验合格，判定该产品符合本标准要求。 6.4 其他 用户在安装调试过程中发现有项目不符合本标准时，生产企业应会同用户共同处理。 7 标志、包装、运输和贮存 包装箱上的储运图示标志按GB/T 191的规定执行。包装应符合FZ/T 90001的规定，运输和贮存过程中应采取防潮、防碰撞、防腐蚀措施。
