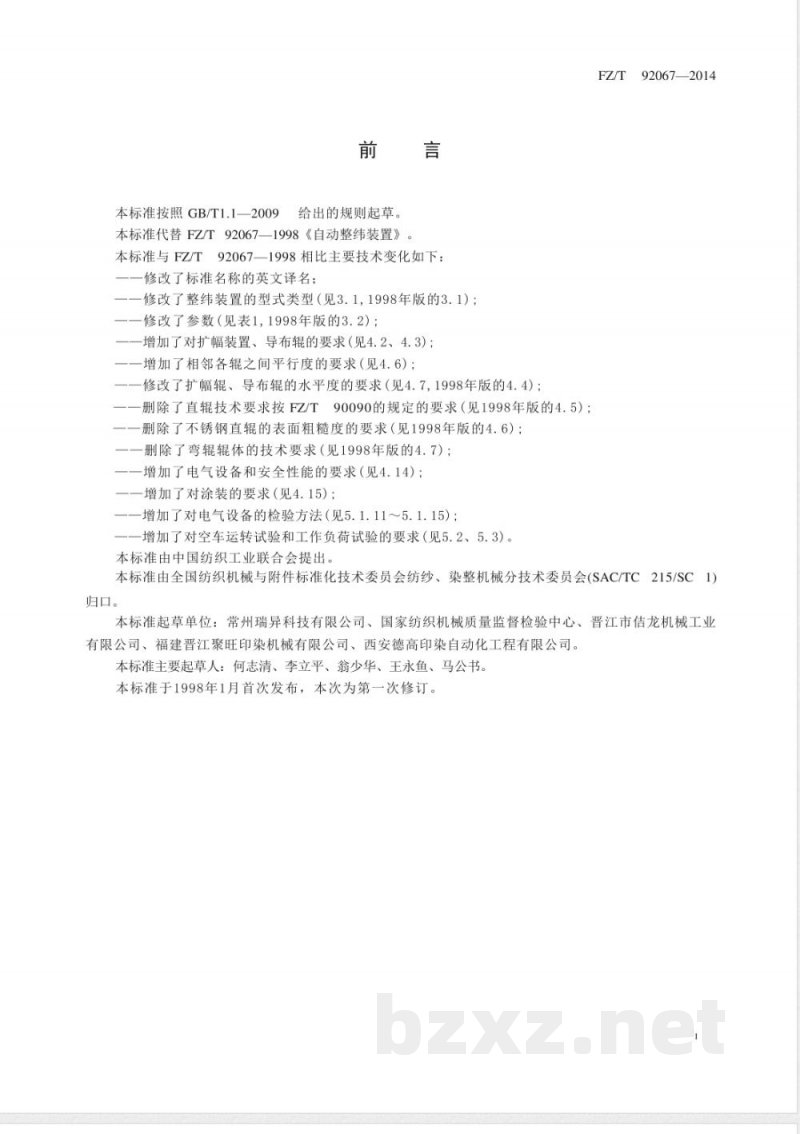

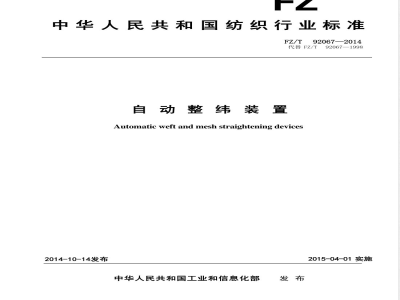

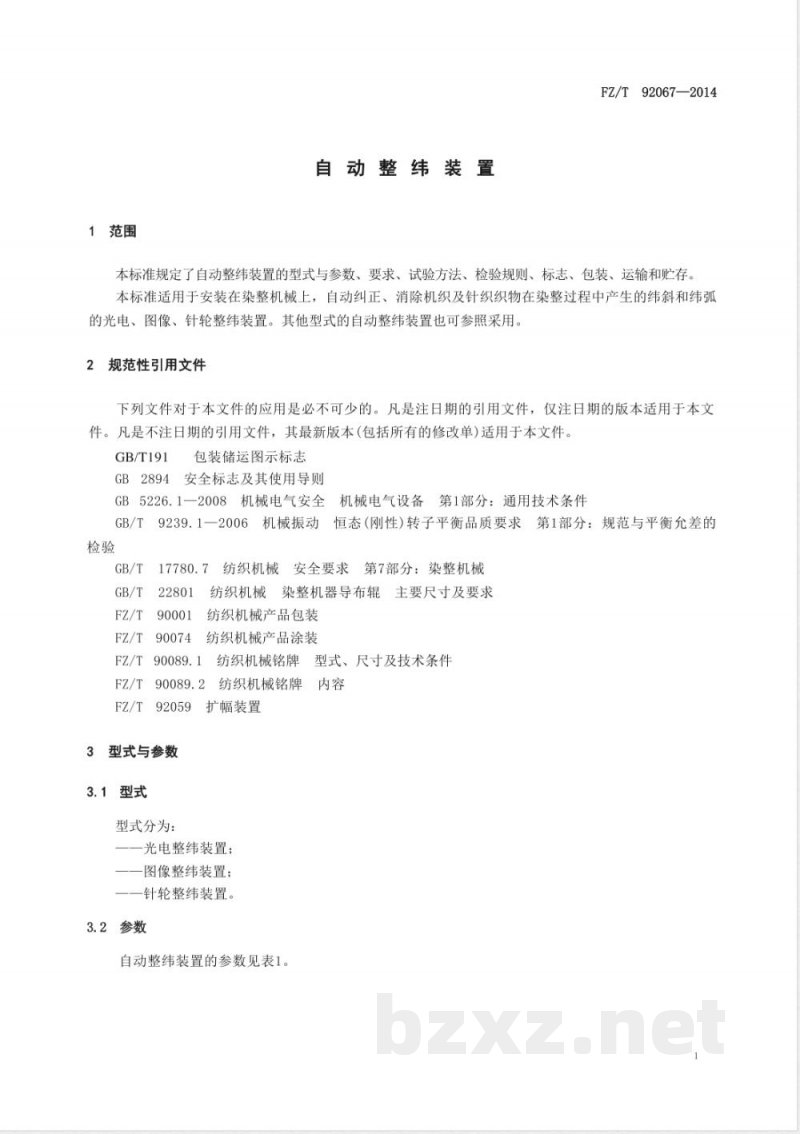

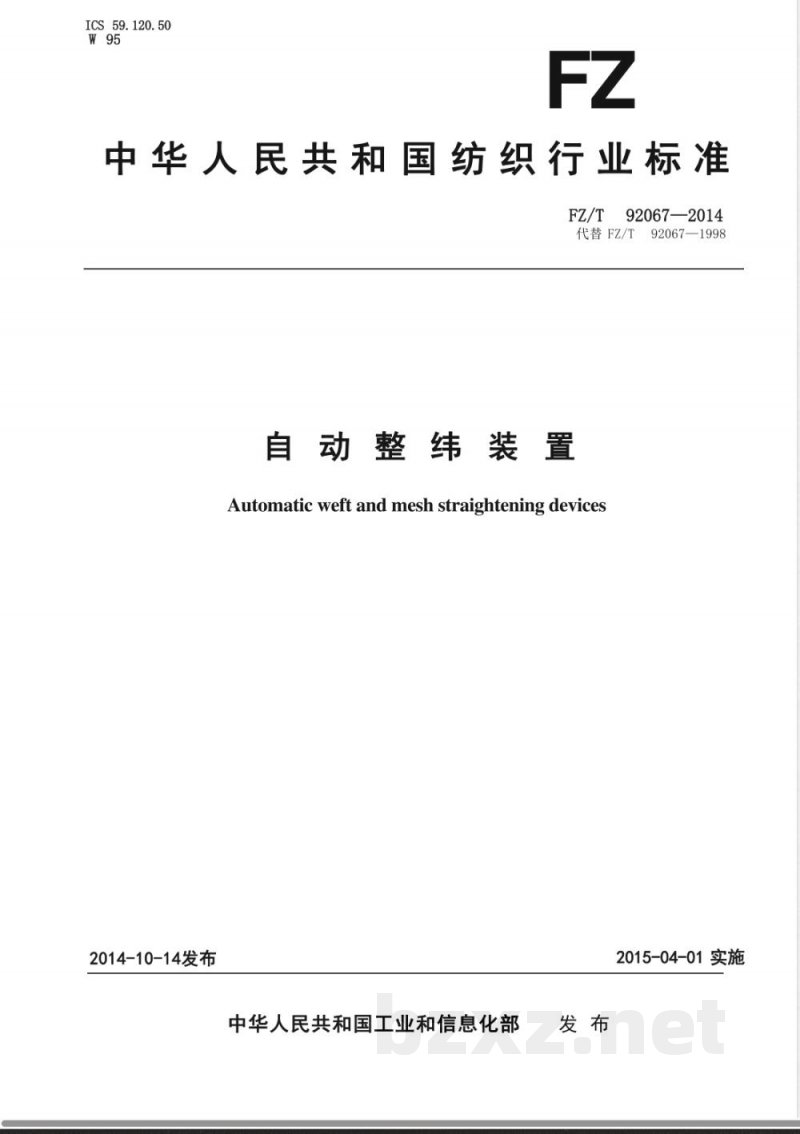

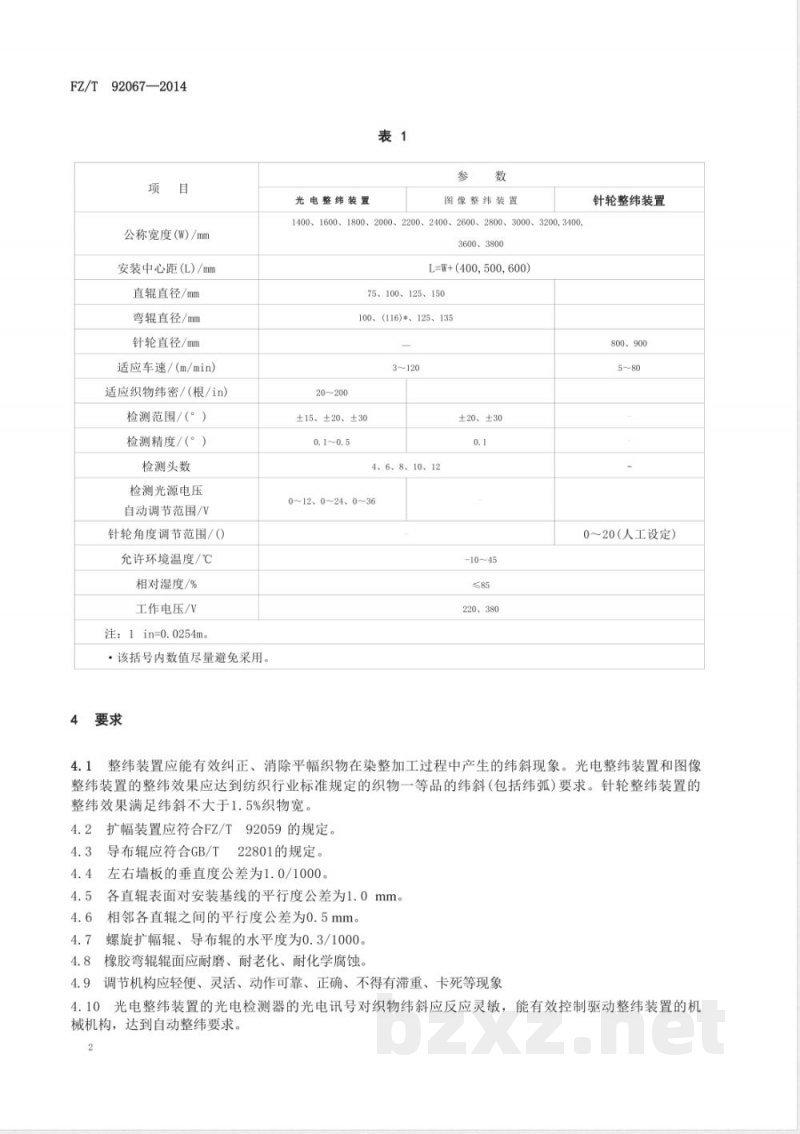

ICS 59.120.50 w95 FZ 中华人民共和国纺织行业标准 FZ/T92067—2014 代替 FZ/T92067—1998 自动整纬装置 Automatic weft and mesh straightening devices 2014-10-14发布 中华人民共和国工业和信息化部发布 2015-04-01实施 前言 本标准按照GB/T1.1—2009给出的规则起草。 本标准代替FZ/T92067—1998《自动整纬装置》。与1998版相比主要技术变化如下：修改标准英文译名；修改整纬装置型式类型（见3.1）；修改参数（见表1）；增加扩幅装置和导布辊要求（见4.2、4.3）；增加相邻各辊平行度要求（见4.6）；修改扩幅辊和导布辊水平度要求（见4.7）；删除直辊及不锈钢直辊相关要求；删除弯辊技术要求；增加电气设备与安全性能要求（见4.14）；增加涂装要求（见4.15）；增加电气设备检验方法（见5.1.11～5.1.15）；增加空车运转及负荷试验要求（见5.2、5.3）。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准起草单位：常州瑞异科技有限公司、国家纺织机械质量监督检验中心、晋江市侨龙机械工业有限公司、福建晋江聚旺印染机械有限公司、西安德高印染自动化工程有限公司。 本标准主要起草人：何志清、李立平、翁少华、王永鱼、马公书。 本标准于1998年首次发布，本次为第一次修订。 1 范围 本标准规定了自动整纬装置的型式与参数、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于安装在染整机械上，用于自动纠正和消除机织及针织织物在染整过程中产生的纬斜和纬弧的光电、图像及针轮整纬装置，其他型式可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T191 包装储运图示标志 GB2894 安全标志及其使用导则 GB5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T9239.1—2006 机械振动 恒态（刚性）转子平衡品质要求 第1部分 GB/T17780.7 纺织机械安全要求 第7部分：染整机械 GB/T22801 纺织机械染整机器导布辊主要尺寸及要求 FZ/T90001 纺织机械产品包装 FZ/T90074 纺织机械产品涂装 FZ/T90089.1 纺织机械铭牌 型式、尺寸及技术条件 FZ/T90089.2 纺织机械铭牌 内容 FZ/T92059 扩幅装置 3 型式与参数 3.1 型式 自动整纬装置按类型分为：光电整纬装置、图像整纬装置、针轮整纬装置。 3.2 参数 自动整纬装置主要参数见表1，包括公称宽度、安装中心距、辊径尺寸、适应车速、织物纬密、检测范围、检测精度、检测头数、光源电压、调节范围及工作环境条件等。 4 要求 4.1 自动整纬装置应能有效纠正和消除平幅织物在染整加工过程中产生的纬斜现象。 4.2 光电整纬装置和图像整纬装置应满足相应检测与控制要求。
