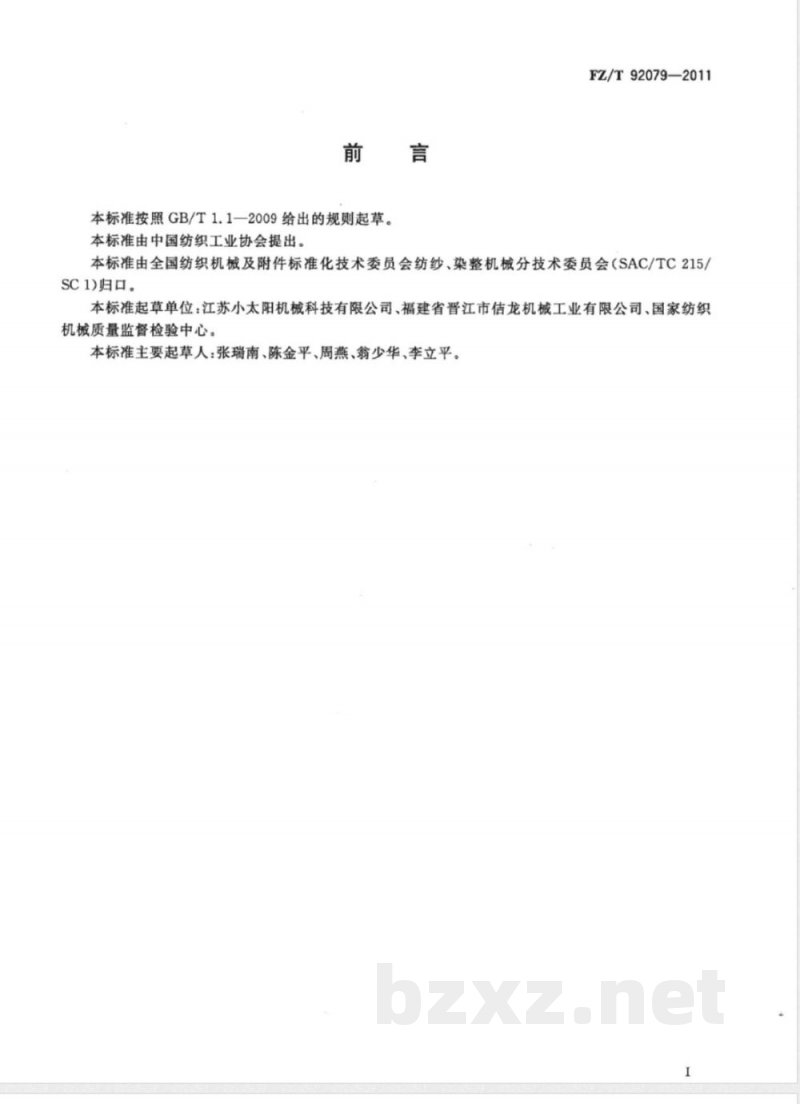

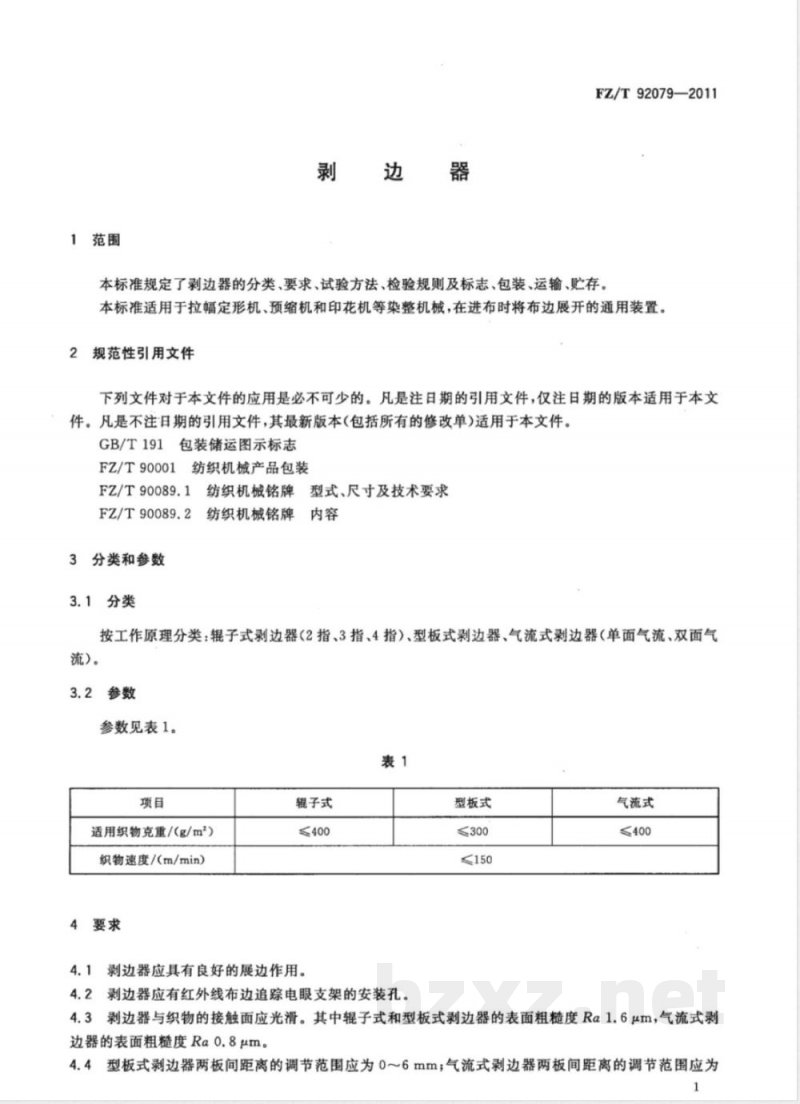

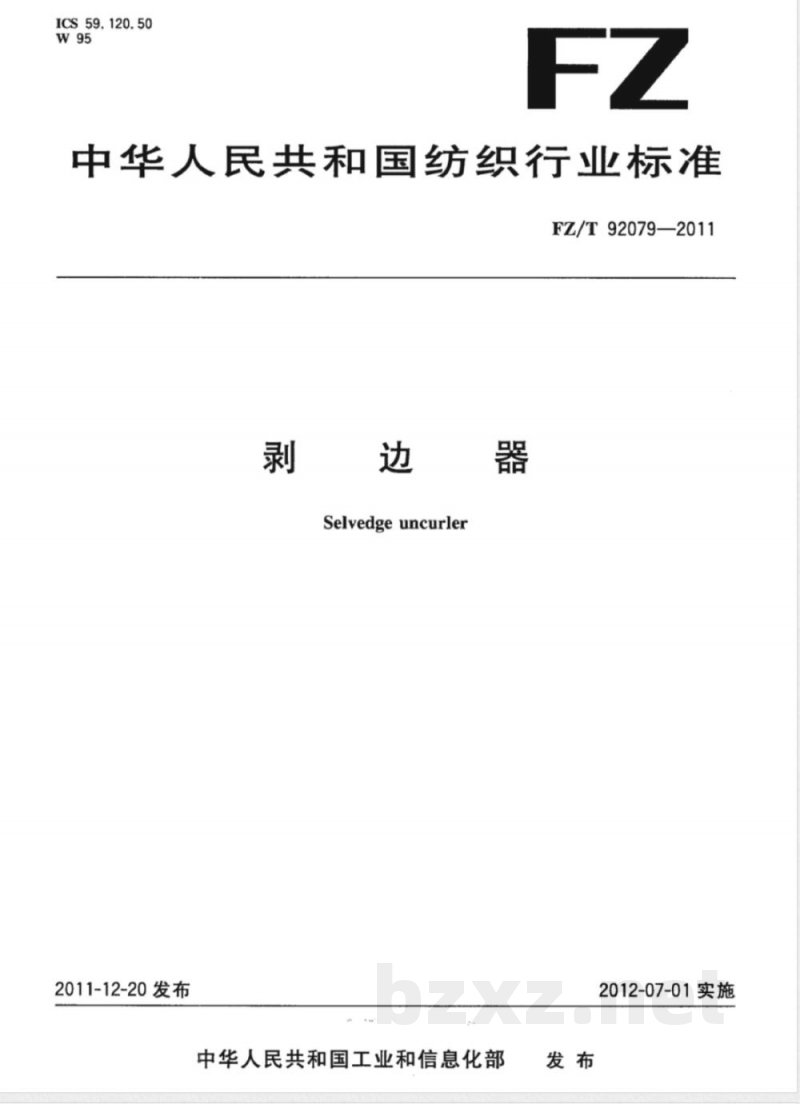

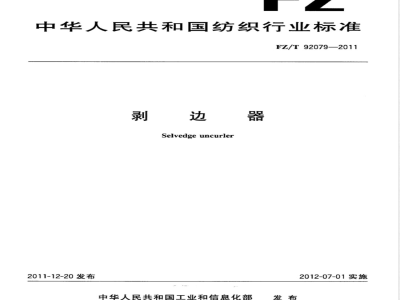

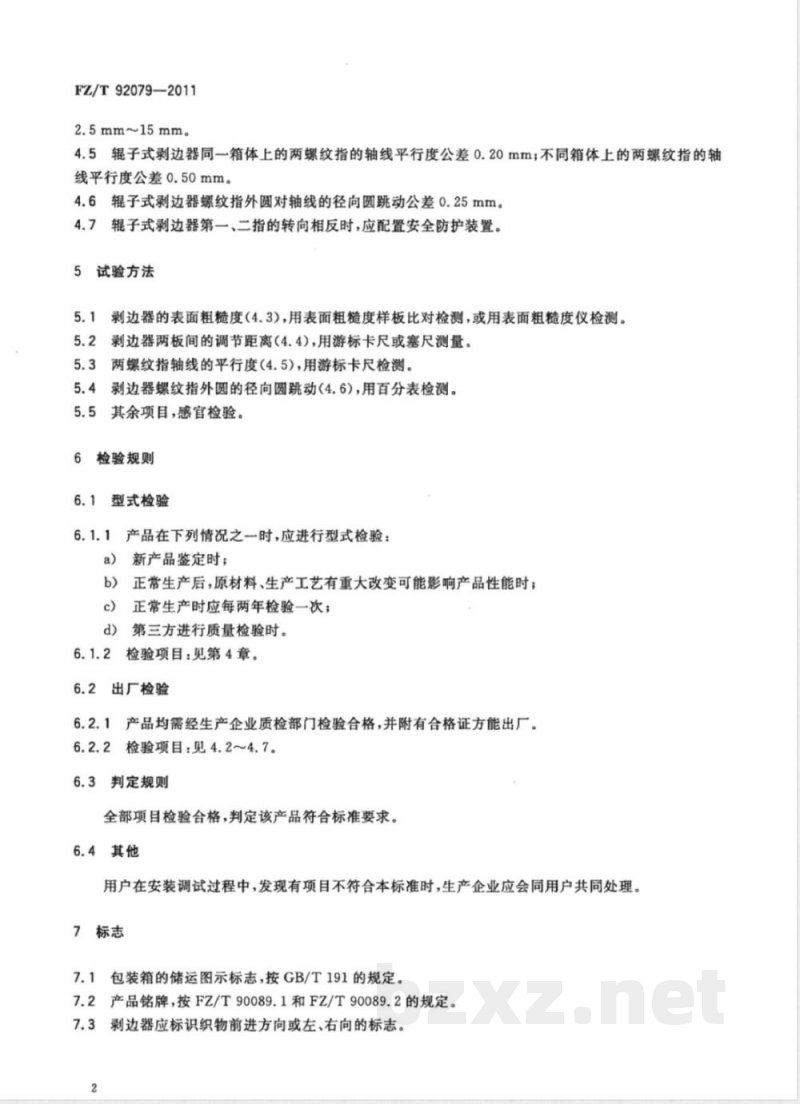

ICS 59.120.50 W95 FZ 中华人民共和国纺织行业标准 FZ/T92079—2011 剥边器 Selvedge uncurler 2011-12-20发布 中华人民共和国工业和信息化部发布 2012-07-01实施 前言 本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国纺织工业协会提出。 本标准由全国纺织机械及附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准起草单位：江苏小太阳机械科技有限公司、福建省晋江市侨龙机械工业有限公司、国家纺织机械质量监督检验中心。 本标准主要起草人：张瑞南、陈金平、周燕、翁少华、李立平。 1 范围 本标准规定了剥边器的分类、要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于拉幅定形机、预缩机和印花机等染整机械中，在进布时将布边展开的通用装置。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T191 包装储运图示标志 FZ/T90001 纺织机械产品包装 FZ/T90089.1 纺织机械铭牌 型式、尺寸及技术要求 FZ/T90089.2 纺织机械铭牌 内容 3 分类和参数 3.1 分类 剥边器按工作原理分为：辊子式剥边器（2指、3指、4指）、型板式剥边器、气流式剥边器（单面气流、双面气流）。 3.2 参数 参数见表1： 辊子式剥边器：适用织物克重≤400 g/m²，织物速度≤150 m/min； 型板式剥边器：适用织物克重≤300 g/m²，织物速度≤150 m/min； 气流式剥边器：适用织物克重≤400 g/m²。 4 要求 4.1 剥边器应具有良好的展边作用。 4.2 剥边器应有红外线布边追踪电眼支架的安装孔。 4.3 剥边器与织物接触面应光滑，其中辊子式和型板式表面粗糙度Ra≤1.6 μm，气流式Ra≤0.8 μm。 4.4 型板式剥边器两板间距离调节范围为0～6 mm；气流式为2.5～15 mm。 4.5 辊子式剥边器同一箱体两螺纹指轴线平行度公差0.20 mm；不同箱体为0.50 mm。 4.6 辊子式剥边器螺纹指外圆对轴线径向圆跳动公差0.25 mm。 4.7 辊子式剥边器在不同转向情况下应配置安全防护装置。 5 试验方法 5.1 表面粗糙度采用样板比对或粗糙度仪检测。 5.2 两板间调节距离用游标卡尺或塞尺测量。 5.3 轴线平行度用游标卡尺检测。 5.4 径向圆跳动用百分表检测。 5.5 其余项目采用感官检验。 6 检验规则 6.1 型式检验：包括新产品鉴定、重大工艺变更、定期检验（每两年一次）及第三方检验。 6.2 出厂检验：产品须经质检部门检验合格并附合格证方可出厂。 6.3 判定规则：全部项目合格则判定产品符合标准要求。 6.4 用户在安装调试中发现问题应由供需双方协商处理。 7 标志 7.1 包装储运图示标志按GB/T191执行。 7.2 产品铭牌按FZ/T90089.1和FZ/T90089.2执行。 7.3 剥边器应标识织物前进方向或左右向标志。 8 包装、运输和贮存 8.1 产品包装按FZ/T90001规定执行。 8.2 运输过程中应按规定方向安置，不得倾斜或倒置。 8.3 在良好防雨通风条件下，防潮防锈有效期为一年。
