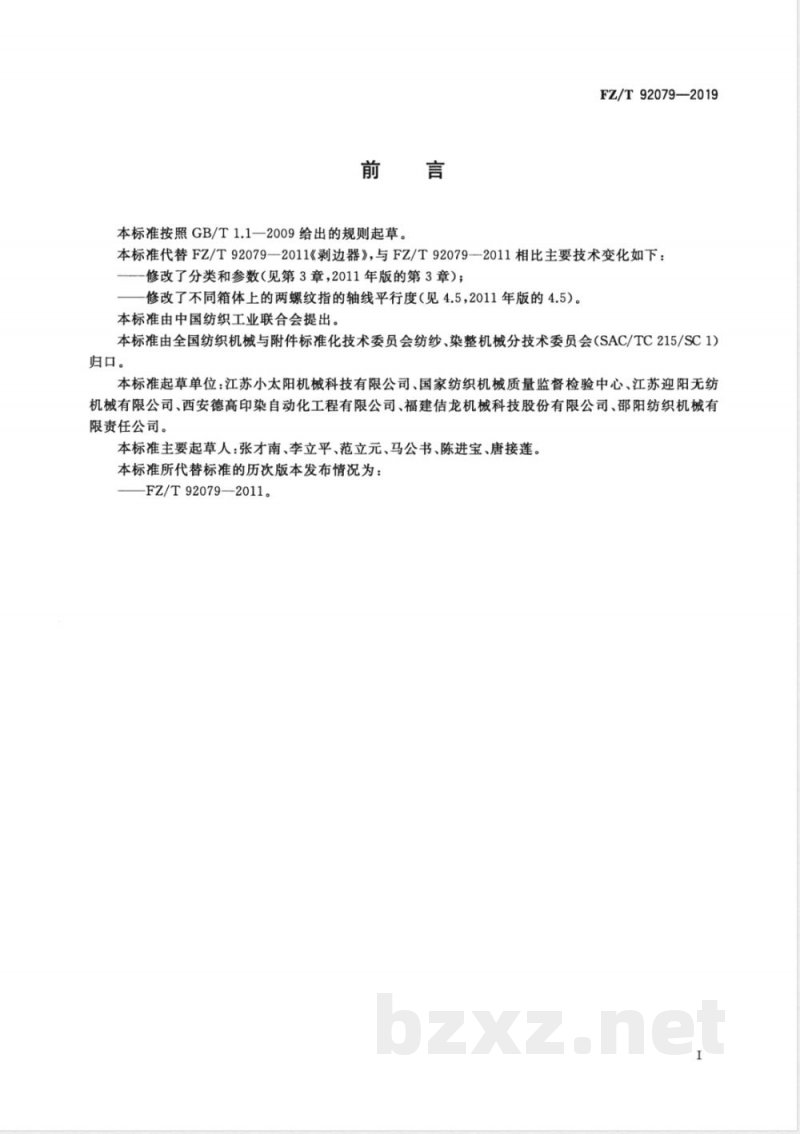

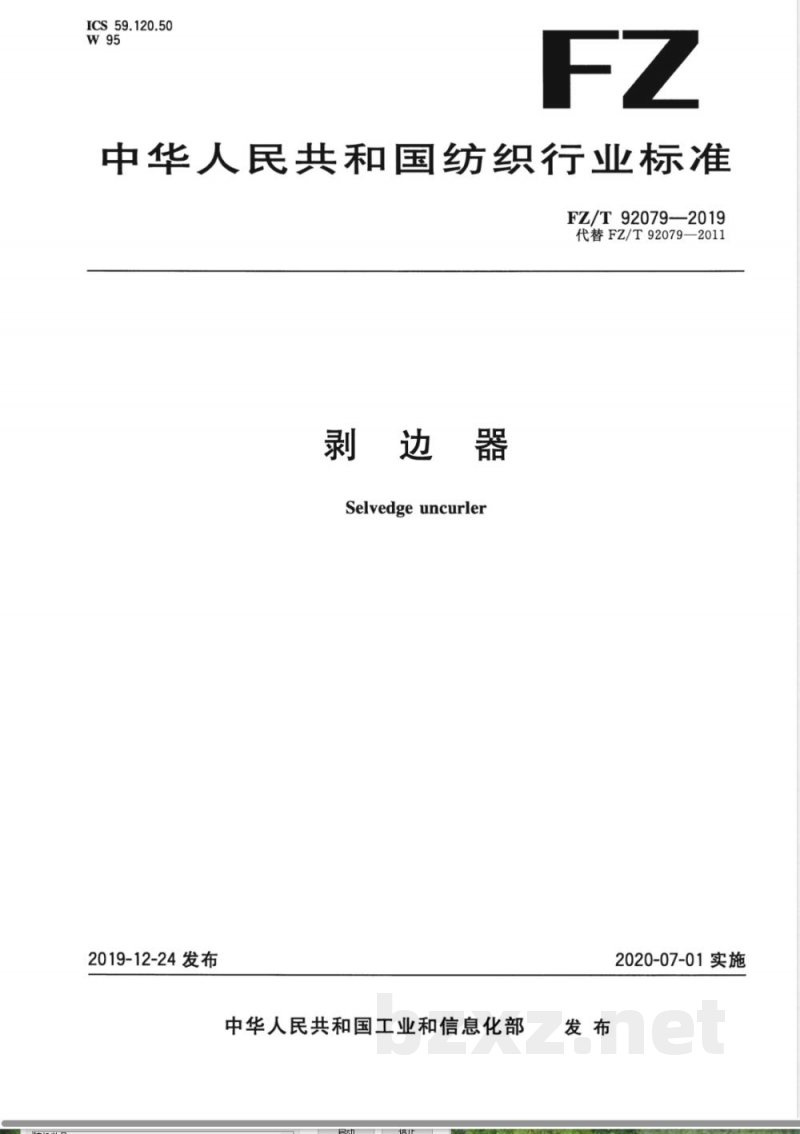

ICS 59.120.50 W95 FZ 中华人民共和国纺织行业标准 FZ/T92079—2019 代替 FZ/T92079—2011 剥边器 Selvedge uncurler 2019-12-24发布 中华人民共和国工业和信息化部发布 2020-07-01实施 前言 本标准按照GB/T1.1—2009给出的规则起草。 本标准代替FZ/T92079—2011《剥边器》。与2011版相比主要技术变化如下：修改了分类和参数（见第3章）；修改了不同箱体上的两螺纹指的轴线平行度（见4.5）。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准起草单位：江苏小太阳机械科技有限公司、国家纺织机械质量监督检验中心、江苏迎阳无纺机械有限公司、西安德高印染自动化工程有限公司、福建侨龙机械科技股份有限公司、邵阳纺织机械有限责任公司。 本标准主要起草人：张才南、李立平、范立元、马公书、陈进宝、唐接莲。 本标准所代替标准的历次版本发布情况为：FZ/T92079—2011。 1 范围 本标准规定了剥边器的分类和参数、要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于拉幅定形机、预缩机和印花机等染整机械在进布时将布边展开的通用装置。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T191 包装储运图示标志 FZ/T90001 纺织机械产品包装 FZ/T90089.1 纺织机械铭牌 内容 FZ/T90089.2 纺织机械铭牌 3 分类和参数 3.1 分类 剥边器按以下方式分类： （1）按工作原理分为：辊子式、型板式、气流式。 （2）辊子式剥边器按指数分为：2指辊子式、3指辊子式、4指辊子式。 （3）气流式剥边器按结构型式分为：单面气流式、双面气流式。 3.2 参数 3.2.1 辊子式剥边器 主要参数包括螺纹指直径、伸出长度、螺距、头数、适用织物单位面积重量及织物速度等。 不同型号（大螺纹指与小螺纹指）参数范围如下： 大螺纹指：直径35.2~36 mm，伸出长度225~250 mm，螺距6.8 mm，头数1~2，适用织物重量≤400 g/m²，速度≤150 m/min。 小螺纹指：直径24~24.4 mm，伸出长度143~160 mm，螺距4~6 mm，头数2~3，适用织物重量≤400 g/m²，速度≤150 m/min。 3.2.2 型板式剥边器 主要参数包括齿高、齿距、适用织物单位面积重量及织物速度。 大齿板：齿高8.5~10 mm，齿距12.2~12.8 mm。 小齿板：齿高8.5~9.5 mm，齿距5.9~6.8 mm。 适用织物重量≤300 g/m²，织物速度≤150 m/min。 3.2.3 气流式剥边器 主要参数包括风压、风量、适用织物单位面积重量及织物速度。 风压≤27 kPa，风量≤400 m³/h，适用织物重量≤400 g/m²，织物速度≤150 m/min。 4 要求 4.1 剥边器应具有良好的展边效果。 4.2 剥边器应与红外线布边追踪器相匹配。 4.3 剥边器与织物接触面应光滑：辊子式和型板式表面粗糙度Ra≤1.6 μm，气流式Ra≤0.8 μm。 4.4 型板式剥边器两板间距离调节范围应为0 mm~6 mm；气流式剥边器调节范围应为2.5 mm~15 mm。
