FZ/T 63050-2019
基本信息
标准号： FZ/T 63050-2019
中文名称：绝缘电力牵引绳
标准类别：其他行业标准
英文名称：Insulated electric traction tow ropes
标准状态：现行
发布日期：2019-11-11
实施日期：2020-04-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
标准ICS号：纺织和皮革技术>>纺织产品>>59.080.50绳
中标分类号：纺织>>纺织制品>>W58线、带、绳
关联标准
出版信息
出版社：中国标准出版社
页数：8页
标准价格：14.0
相关单位信息
起草人：沈明、贺美娣、宋炳涛、李茂巨、宋其晶、李桂梅、许海霞
起草单位：山东鲁普科技有限公司、上海市纺织工业技术监督所、浙江四兄绳业有限公司、鲁普耐特集团有限公司、中国产业用纺织品行业协会、上海斯瑞科技有限公司
归口单位：全国家用纺织品标准化技术委员会线带分技术委员会(SAC/TC 302/SC 2)、全国纺织品标准化技术委员会产业用纺织品分会(SAC/TC 209/SC 7)
提出单位：中国纺织工业联合会
发布部门：中华人民共和国工业和信息化部
标准简介
本标准规定了绝缘电力牵引绳的术语和定义、标识、一般技术要求、物理特性、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于绳索代号3.5～28的绝缘电力牵引绳，不适用于带电作业工况。
标准图片预览
标准内容
ICS59.080.50
中华人民共和国纺织行业标准
FZ/T63050-—2019
绝缘电力牵引绳
Insulatedelectrictractiontowropes2019-11-11发布
中华人民共和国工业和信息化部发布
2020-04-01实施

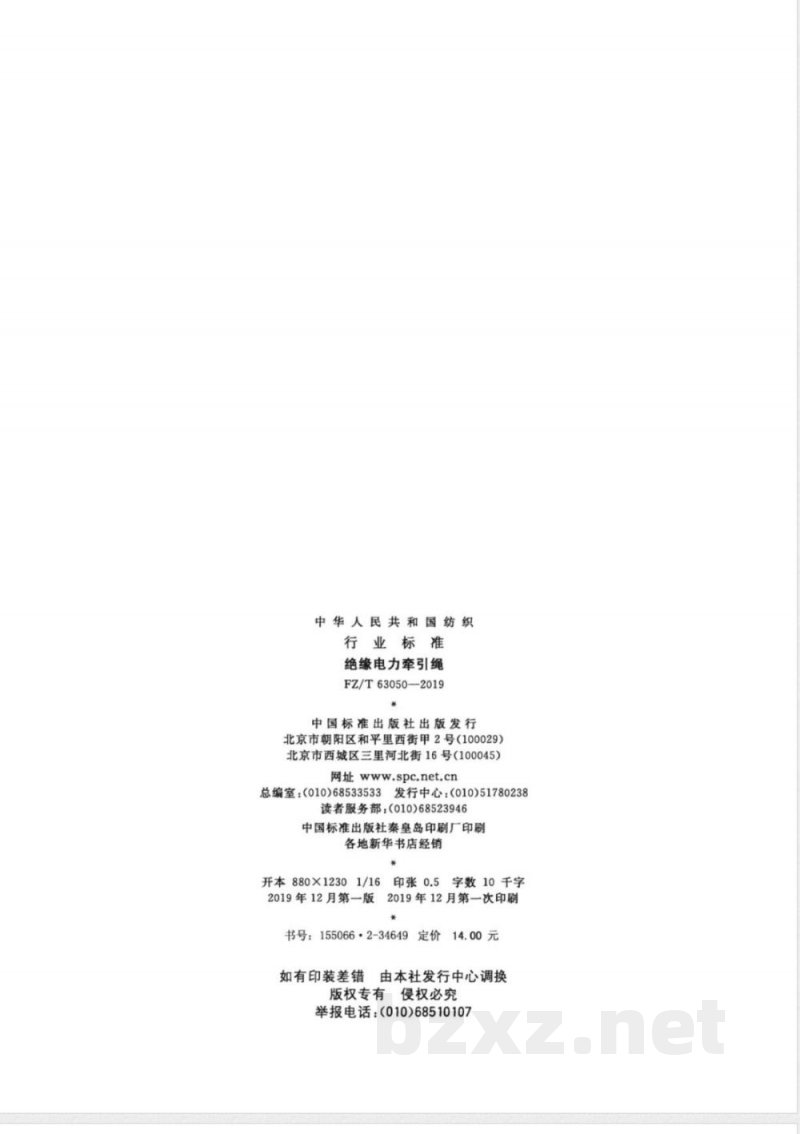

中华人民共和国纺织
行业标准
绝缘电力牵引绳
FZ/T63050—2019
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029)北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：(010)68533533发行中心：(010)51780238读者服务部：(010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
2019年12月第一版
印张0.5
字数10千字
2019年12月第一次印刷
书号：155066·2-34649
如有印装差错
由本社发行中心调换
版权专有
侵权必究
举报电话：（010)68510107

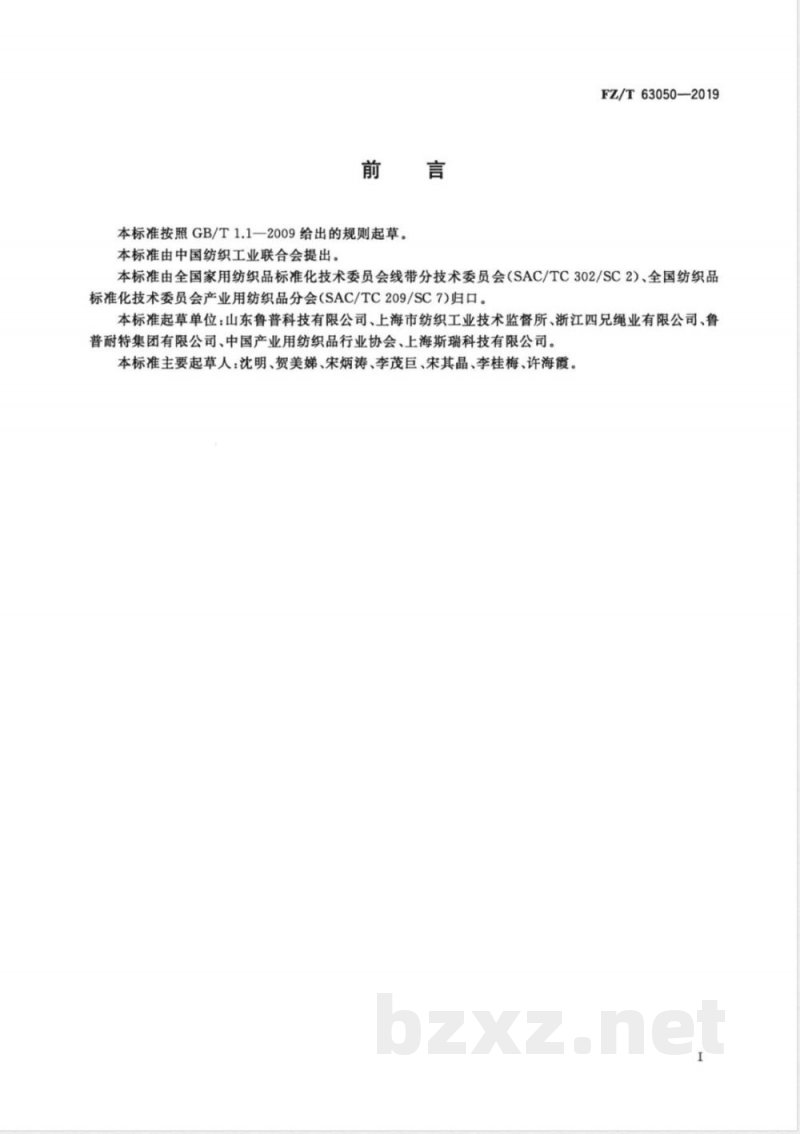

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出。FZ/T63050-2019
本标准由全国家用纺织品标准化技术委员会线带分技术委员会（SAC/TC302/SC2）、全国纺织品标准化技术委员会产业用纺织品分会（SAC/TC209/SC7）归口。本标准起草单位：山东鲁普科技有限公司、上海市纺织工业技术监督所、浙江四兄绳业有限公司、鲁普耐特集团有限公司、中国产业用纺织品行业协会、上海斯瑞科技有限公司。本标准主要起草人：沈明、贺美娣、宋炳涛、李茂巨、宋其晶、李桂梅、许海霞。I

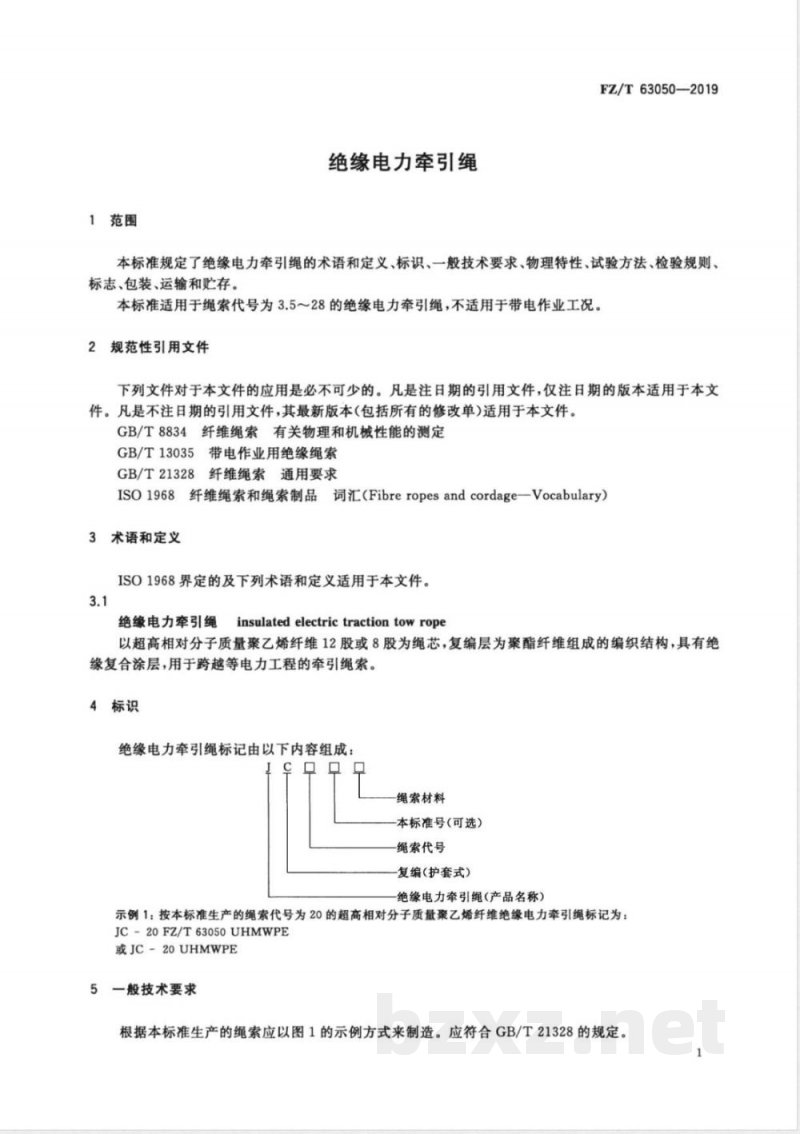

1范围
绝缘电力牵引绳
FZ/T63050—2019
本标准规定了绝缘电力牵引绳的术语和定义、标识、一般技术要求、物理特性、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于绳索代号为3.5～28的绝缘电力牵引绳，不适用于带电作业工况2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T8834纤维绳索有关物理和机械性能的测定5带电作业用绝缘绳索
GB/T13035
GB/T21328
纤维绳索通用要求
3纤维绳索和绳索制品词汇（Fibreropesandcordage-Vocabulary）ISO1968
3术语和定义
ISO1968界定的及下列术语和定义适用于本文件。3.1
绝缘电力牵引绳
insulatedelectrictractiontowrope以超高相对分子质量聚乙烯纤维12股或8股为绳芯，复编层为聚酯纤维组成的编织结构，具有绝缘复合涂层，用于跨越等电力工程的牵引绳索。4标识
绝缘电力牵引绳标记由以下内容组成：口
绳索材料
本标准号（可选）
绳索代号
复编（护套式）
绝缘电力牵引绳（产品名称）
示例1：按本标准生产的绳索代号为20的超高相对分子质量聚乙烯纤维绝缘电力牵引绳标记为：JC-20FZ/T63050UHMWPE
或JC-20UHMWPE
5一般技术要求
根据本标准生产的绳索应以图1的示例方式来制造。应符合GB/T21328的规定。1
FZ/T63050—2019此内容来自标准下载网

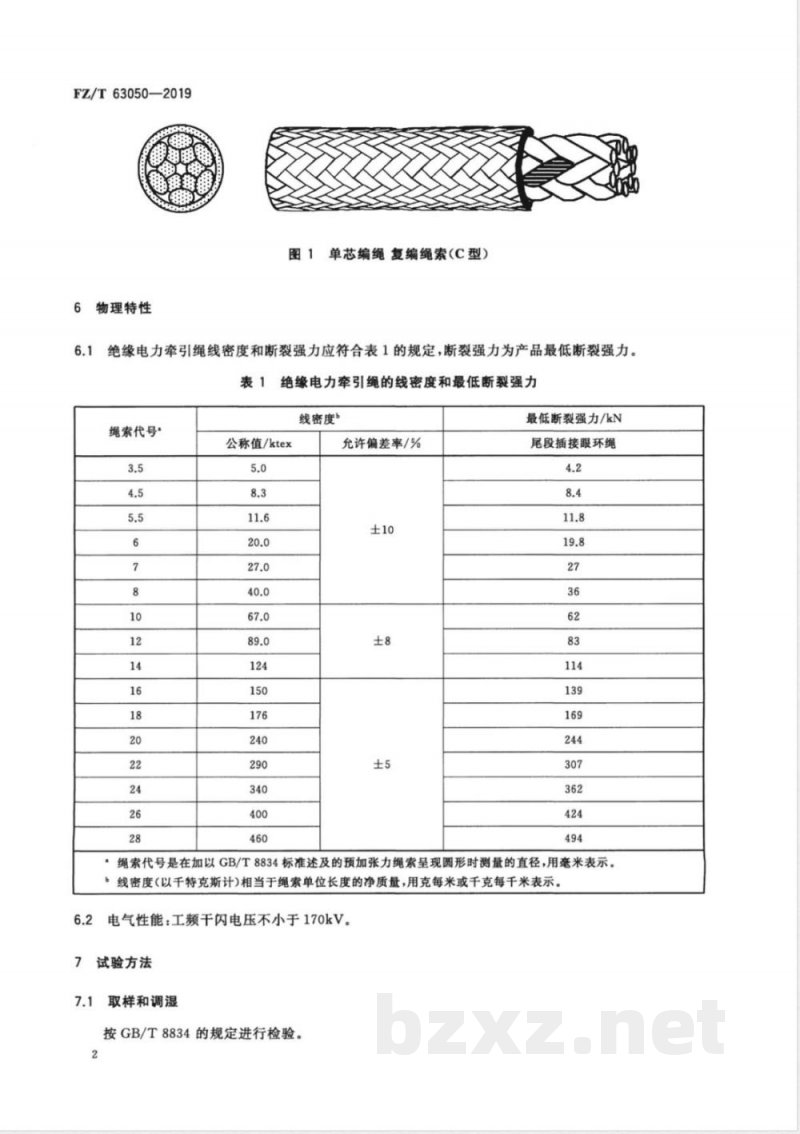

6物理特性
单芯编绳复编绳索(C型）
绝缘电力牵引绳线密度和断裂强力应符合表1的规定，断裂强力为产品最低断裂强力。表1
绝缘电力牵引绳的线密度和最低断裂强力绳索代号：
公称值/ktex
线密度
允许偏差率/%
最低断裂强力/kN
尾段插接眼环绳
绳索代号是在加以GB/T8834标准述及的预加张力绳索呈现圆形时测量的直径，用毫米表示。线密度（以千特克斯计)相当于绳索单位长度的净质量，用克每米或千克每千米表示。电气性能：工频干闪电压不小于170kV。试验方法
取样和调湿
按GB/T8834的规定进行检验。
7.2线密度
按GB/T8834的规定检验。
7.3最低断裂强力
抽取绳芯，按GB/T8834的规定检验。7.4电气性能测试
按GB/T13035的规定检验。
8检验规则
8.1组批
以相同工艺、相同材料制造的同一类型、相同规格的产品为一批。8.2抽样
除另有协议外，在同一批产品中随机取样的样品数量S按式（1)计算：S=0.4VN
式中：
S样品数量，单位为卷；
N同一批产品的数量，约定长度每卷220m，单位为卷；S的计算结果应修约成不小于1的整数。FZ/T63050—2019
...........(1)
S<1时取一个样品：S=1时，在该样品卷中取一个试样：S≥2时，在每个样品绳中取一个试样。抽样时，可从样品绳的任意一端截取，也可在样品准备割断时从样品中部截取。取样时应采取必要的措施，以避免试样的退抢。如有必要，可舍弃已经稍微退抢的端部。8.3
出厂检验
8.3.1每批产品须检验合格后方能出厂，并附有检验合格证。8.3.2出厂检验项目为线密度和最低断裂强力。8.4型式检验
型式检验每两年进行一次，有下列情况之一应进行型式检验：a)
新产品定型鉴定或老产品转厂生产；原材料和工艺有重大改变，可能影响产品性能时；产品停产1年以上恢复生产时；
当出厂检验结果与上次型式检验结果有较大差异时；列入国家质量监督抽查计划，提出型式检验要求时。8.4.2型式检验项目应包括第5章、第6章的全部项目。8.5
5判定规则
检验结果符合标准第5章、第6章的要求，则判该批产品合格，否则判该批产品不合格。FZ/T63050—2019
9标志、包装、运输和贮存
9.1标志、包装
产品以适当的方式包装（如扎装、卷装），应标明产品的标识、生产企业名称、生产日期、材质、规格、保质期、检验标志和产品等级。9.2运输、贮存
9.2.1产品在运输和装卸过程中，切勿拖电、钩挂，避免损坏包装和产品。9.2.2产品贮存环境应远离热源、无化学品污染、无阳光直射、清洁干燥。应有保质期，超高相对分子质量聚乙烯材质产品贮存期为5年（自生产之日起），聚酰胺材质产品贮存期为3年（自生产之日起）。超过期限的产品应经复验合格后方可出厂。其他
用户对产品有特殊要求的，由供需双方另订协议。版权专有侵权必究
书号：155066·2-34649
FZ/T63050-2019
打印日期：2020年1月3日
定价：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
