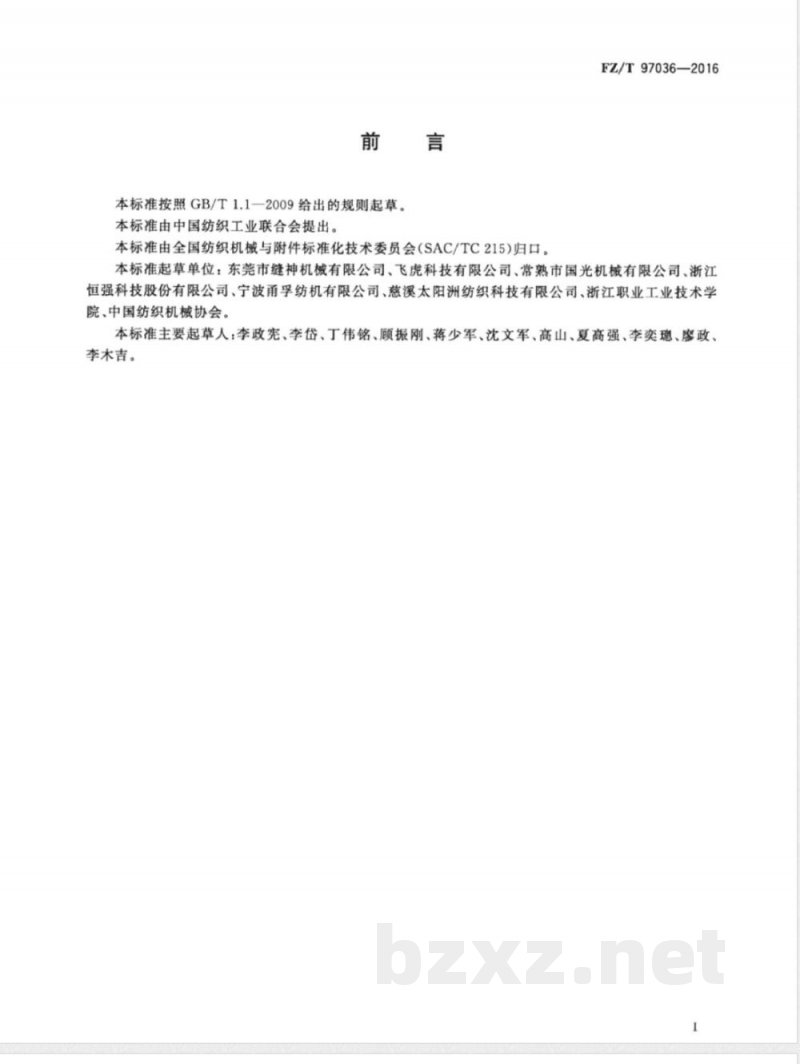

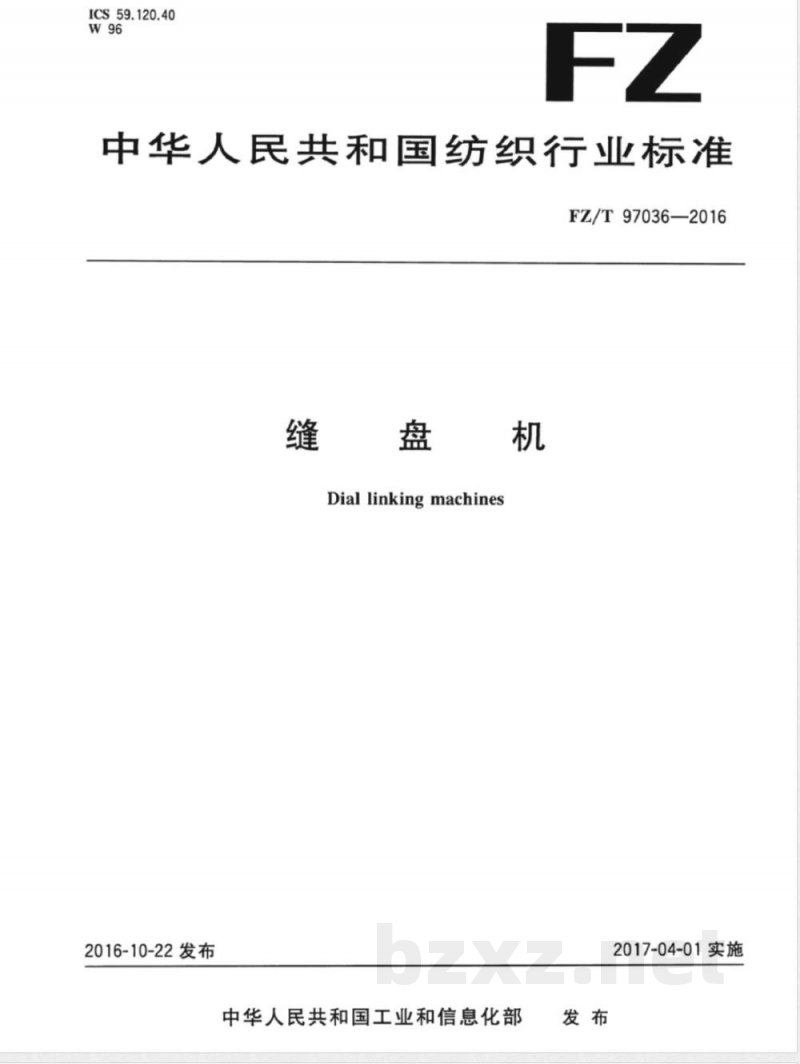

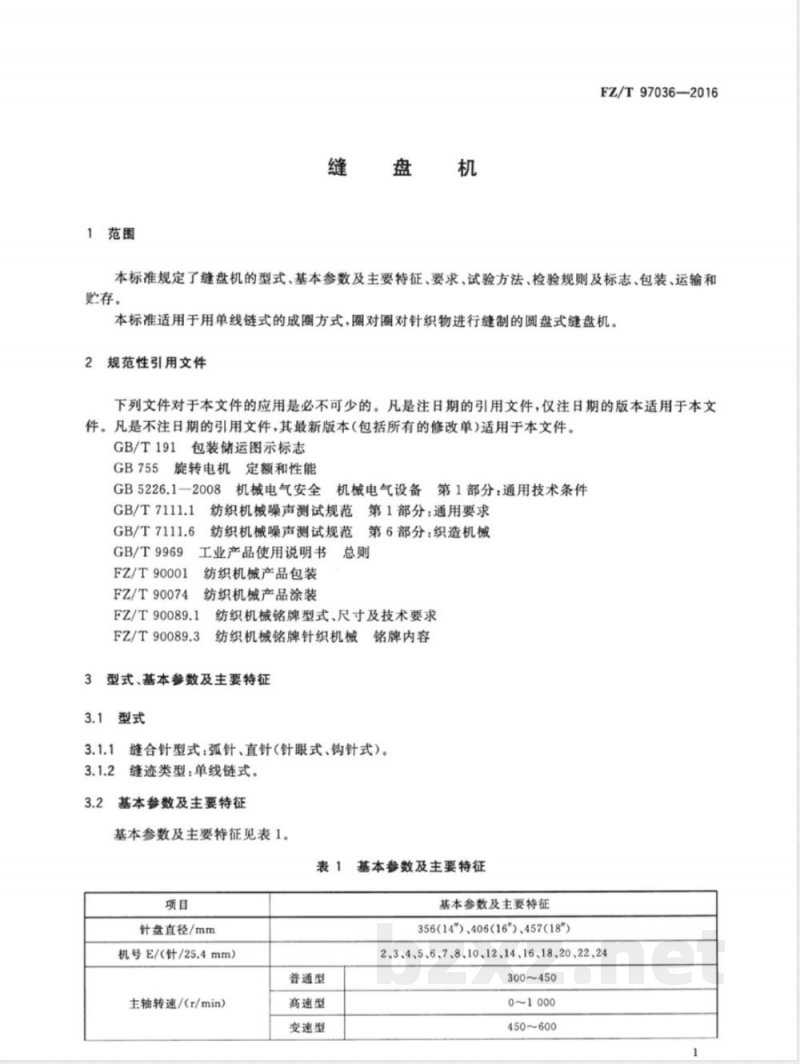

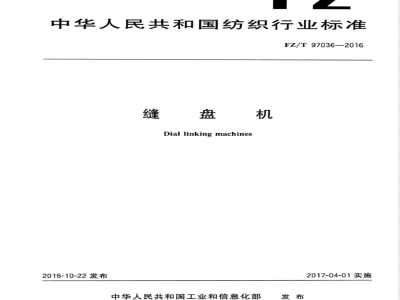

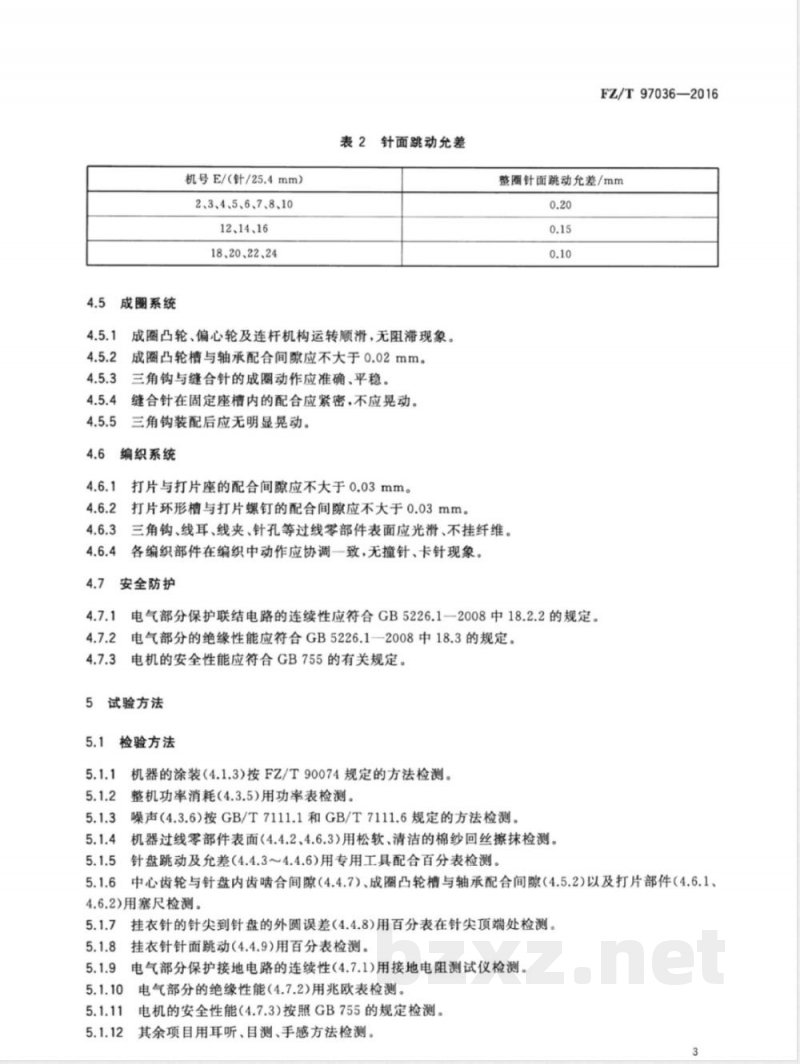

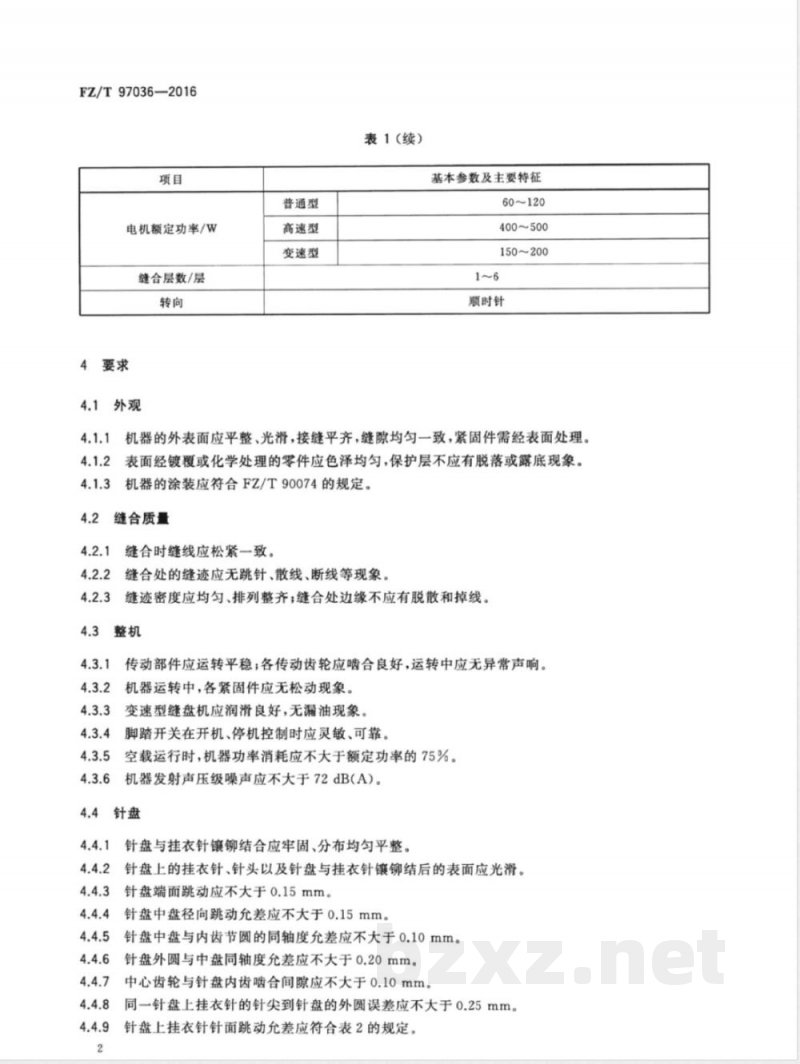

ICS 59.120.40 W96 FZ/T 97036—2016 中华人民共和国纺织行业标准 缝盘机（Dial linking machines） 发布日期：2016-10-22 实施日期：2017-04-01 发布：中华人民共和国工业和信息化部 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。 本标准起草单位：东莞市缝神机械有限公司、飞虎科技有限公司、常熟市国光机械有限公司、浙江恒强科技股份有限公司、宁波甬孚纺机有限公司、慈溪太阳洲纺织科技有限公司、浙江职业工业技术学院、中国纺织机械协会。 主要起草人：李政宪、李岱、丁伟铭、顾振刚、蒋少军、沈文军、高山、夏高强、李奕、廖政、李木吉。 1 范围 本标准规定了缝盘机的型式、基本参数及主要特征、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于采用单线链式成圈方式，对针织物进行圈对圈缝制的圆盘式缝盘机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 191 包装储运图示标志 GB 755 旋转电机定额和性能 GB 5226.1 机械电气安全 第1部分：通用技术条件 GB/T 7111.1 纺织机械噪声测试规范 第1部分：通用要求 GB/T 7111.6 纺织机械噪声测试规范 第6部分：织造机械 GB/T 9969 工业产品使用说明书总则 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.3 纺织机械铭牌针织机械铭牌内容 3 型式、基本参数及主要特征 3.1 型式 缝合针型式：弧针、直针（针眼式、钩针式）。 缝迹类型：单线链式。 3.2 基本参数及主要特征 基本参数见表1。 主要参数包括： - 针盘直径：356mm（14"）、406mm（16"）、457mm（18"）等 - 机号：2～24（针/25.4mm） - 主轴转速：300～4500 r/min（普通型/高速型/变速型范围不同） - 电机额定功率：约60～500W - 缝合层数：1～6层 - 转向：顺时针 4 要求 4.1 外观要求 机器外表面应平整光滑，接缝平齐、缝隙均匀，紧固件需经表面处理。 表面镀覆或化学处理零件应色泽均匀，不得有脱落或露底现象。 机器涂装应符合FZ/T 90074规定。 4.2 缝合质量 缝合时缝线应松紧一致； 缝迹不得出现跳针、散线或断线； 缝迹密度应均匀，排列整齐； 缝合边缘不应脱散或掉线。 4.3 整机要求 传动部件运转应平稳，无异常声响； 各紧固件不得松动； 变速型设备润滑良好，不得漏油； 脚踏开关控制应灵敏可靠； 空载运行功率消耗不应超过额定功率的75%； 整机噪声声压级不大于72 dB(A)。 4.4 针盘要求 针盘与挂衣针连接应牢固、分布均匀平整； 表面应光滑，无毛刺； 针盘端面跳动≤0.15mm； 径向跳动≤0.15mm； 同轴度误差≤0.10～0.20mm（不同部位）； 啮合间隙≤0.10mm； 挂衣针针尖位置误差≤0.25mm。 4.5 成圈系统 成圈系统的技术要求应符合相应机号规格的规定。
