本标准规定了电脑针织横机电子选针器的术语和定义、基本型式与基本参数、要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于由电脑控制系统提供指令，通过机械式压针选针来控制织针的电脑针织横机电子选针器。 　 　

ICS59.120.40

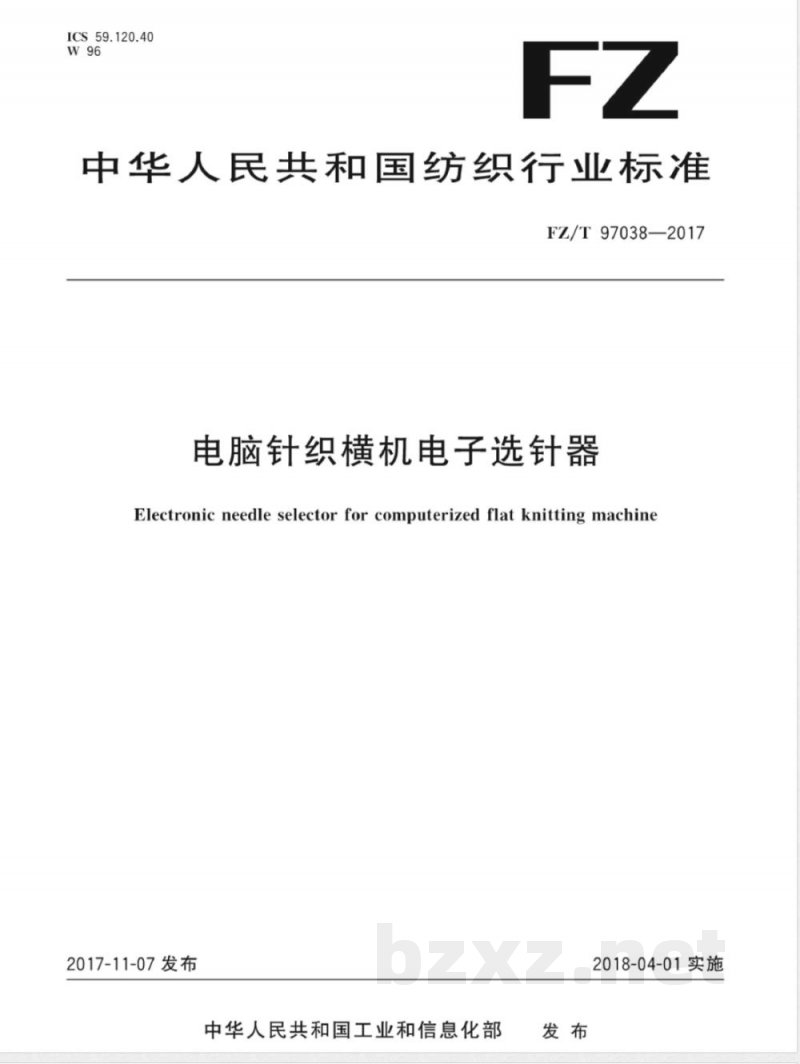

中华人民共和国纺织行业标准
FZ/T97038—2017
电脑针织横机电子选针器
Electronic needle selectorfor computerized flat knittingmachine2017-11-07发布
中华人民共和国工业和信息化部2018-04-01实施
本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出，本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215)归口。FZ/T97038—2017
本标准起草单位：绍兴市鸿泰电脑控制技术设备有限公司、东莞市金禄电子科技有限公司、浙江恒强科技股份有限公司、福建睿能科技股份有限公司、杭州萧山诺力科技有限公司、张家港桔子机械有限公司、浙江方圆检测集团股份有限公司、中国纺织机械协会。本标准主要起草人：景凤亮、李岱、宋赛赛、龙金禄、徐斌、曾志发、张国利、徐建发、张振华、冯国军。1范围
电脑针织横机电子选针器
FZ/T97038—2017

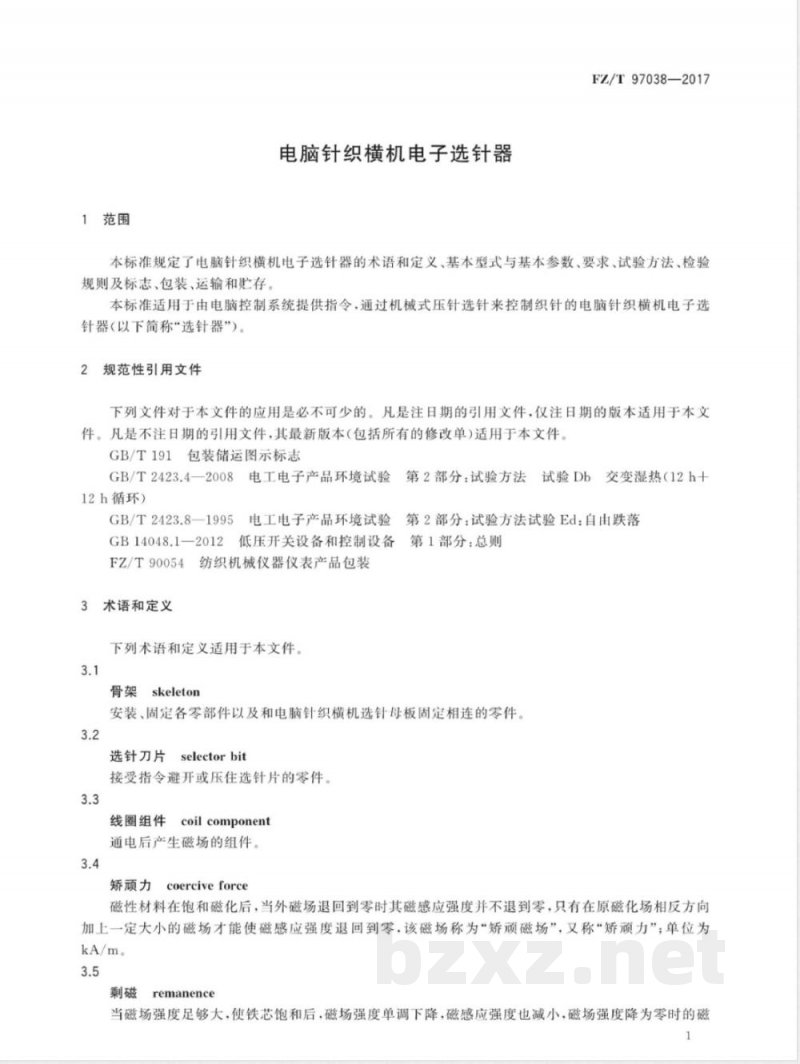

本标准规定了电脑针织横机电子选针器的术语和定义、基本型式与基本参数、要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于由电脑控制系统提供指令，通过机械式压针选针来控制织针的电脑针织横机电子选针器（以下简称“选针器”）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T2423.4一2008电工电子产品环境试验第2部分：试验方法
云试验Db交变湿热（12h+
12h循环）
GB/T2423.8—1995电工电子产品环境试验第2部分：试验方法试验Ed：自由跌落GB14048.1一2012低压开关设备和控制设备第1部分：总则
FZ/T90054纺织机械仪器仪表产品包装3术语和定义
下列术语和定义适用于本文件
skeleton免费标准下载网bzxz
安装、固定各零部件以及和电脑针织横机选针母板固定相连的零件。3.2
选针刀片
selectorbit
接受指令避开或压住选针片的零件。3.3
线圈组件coilcomponent
通电后产生磁场的组件
coerciveforce
矫顽力
磁性材料在饱和磁化后，当外磁场退回到零时其磁感应强度并不退到零，只有在原磁化场相反方向加上一定大小的磁场才能使磁感应强度退回到零，该磁场称为“矫顽磁场”，文称“矫顽力”；单位为kA/m。
remanence
当磁场强度足够大，使铁芯饱和后，磁场强度单调下降，磁感应强度也减小，磁场强度降为零时的磁1
FZ/T97038—2017
感应强度，称为“剩磁”；单位为T。4
基本型式与基本参数
基本型式
骨架类型：普通型、宽型。
段数型式：3段～16段。
刀片类型：见图1。
JoL ou
基本参数
基本参数见表1。
工作电压/V
脉冲供电脉宽/ms
工作频率/Hz
单个线圈电流值/A
图1刀片类型
基本参数
各紧固件外表面镀层应光亮，无起壳、脱落等现象。Ⅱ类
基本参数
30~100
选针器两侧面板需经表面处理，表面应光洁平整，无划伤。主要零部件
选针刀片硬度60HRC64HRC。
选针刀片工作面粗糙度Ra0.8μm。选针刀片的宽度尺寸偏差为-8.05mm。选针刀片的高度尺寸偏差为+9.0mm。5.2.5选针刀片安装孔中心到工作面最高点偏差为士0.05mm。5.2.6选针刀片的磁钢座应安装牢固，磁钢表面不应有粘胶或杂物吸附。5.2.7骨架需经表面处理，处理层表面应光滑、均匀。5.2.8
选针器接插座插针应无弯曲、断裂、缺损等现象FZ/T97038—2017
5.2.9选针器电路板与线圈引线部位应焊接牢固，无虚焊、漏焊及搭焊，焊点应饱满选针器磁棒矫顽力为14.5kA/m21.5kA/m。5.2.10
选针器磁棒剩余磁化强度应大于1.3T。5.3整体性能
各零部件安装应位置准确、牢固，不应有错装、漏装。5.3.2选针刀片工作应灵敏可靠，不应出现误动作各把选针刀片的高度与选针器安装平面应保持一致，其高低位置偏差应不大于0.10mm。5.3.3
5.3.4骨架与选针母板安装定位销和第一把选针刀片的距离偏差为土0.20mm。任意相邻两把选针片的距离偏差为士0.05mm。5.3.5
5.3.6选针刀片在压针状态下保持力应不小于7g。5.3.7选针器磁钢座底部与线圈磁棒顶部之间间隙为0.30mm～0.50mm。5.3.8电气间隙和爬电距离的最小值应符合GB14048.1一2012中的表13和表15的有关规定5.3.9选针器应有良好的耐湿热性能，能在环境温度5℃～40℃、相对湿度30%～85%下正常工作。5.3.10选针器在0.5m高度垂直自由落地后，各零部件（选针刀片和电气插件除外）应无明显损伤、脱落、错位现象。
6试验方法
6.1外观（5.1)及5.2.6~5.2.9、5.3.1用目测、手感方法检测。6.2选针刀片硬度（5.2.1)用硬度计检测。6.3选针刀片工作面粗糙度（5.2.2)用粗糙度标准样板块目视比对或粗糙度仪检测。6.4选针刀片的宽度尺寸（5.2.3)和高度尺寸（5.2.4)用千分尺或游标卡尺检测。6.5选针刀片安装孔中心到工作面最高点（5.2.5)用百分表检测选针器磁棒矫顽力（5.2.10)用磁性能测试仪检测6.6
6.7选针器磁棒剩磁力（5.2.11)用磁性能测试仪检测3选针刀片的灵敏度（5.3.2)在额定工作电压、供电脉宽1.5mS、环境温度40℃、工作频率40Hz条6.8
件下，模拟工作状态连续测试30min，选针刀片在避开或压住选针片的状态下准确切换，且不得出现误动作及异常情况。
6.9选针刀片刀尖高度的一致性（5.3.3)用专用检具和塞尺检测6.10
选针刀片安装定位尺寸（5.3.4）用百分表检测。6.11
任意相邻两把刀片间的距离偏差（5.3.5）用专用检具配合游标卡尺检测。6.12
选针力片的保持力（5.3.6）用关平检测，选针器磁钢座底部与线圈磁棒顶部之间间隙（5.3.7)用塞尺检测选针器电气间隙和爬电距离（5.3.8）按照GB14048.1一2012中8.3.3.4的方法进行检测选针器耐湿热性能（5.3.9）按照GB/T2423.4一2008交变湿热12h十12h循环2次进行检测。3
FZ/T97038—2017
选针器自由跌落（5.3.10）按照GB/T2423.8一1995中的方法进行检测.其跌落方向见图2。6.16
////0/7
7检验规则
出厂检验
7.1.1产品按本标准检验合格后方可出厂，并附有产品合格证。7.1.2
检验项目为5.1、5.2.1~5.2.9、5.3.1~5.3.7。7.1.3
所有项目全部合格判为合格品；若有一项及以上不合格时，则判该产品为不合格品。型式检验
产品有下列情况之一时，进行型式检验：a)
新产品试制鉴定时；
正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；正常生产时，每两年进行一次型式检验；出厂检验结果与上次型式检验有较大差异时；国家有关部门提出进行型式检验要求时。型式检验样品应从出厂合格品中抽取一台。型式检验项目为本标准规定的第5章全部内容。型式检验中有一项不合格，则判为不合格，产品应停止出厂检验；待采取技术措施后，再次进行型式检验，其检验合格后，方可恢复出厂检验。标志、包装、运输和存
8.1标志
选针器包装储运的图示标志应符合GB/T191的规定。8.2包装
选针器的包装应符合FZ/T90054的规定4
3运输
选针器在运输过程中应避免剧烈地震动、冲击、翻滚、高处跌落和雨雪淋袭。8.4购存
FZ/T97038—2017
选针器出厂后，在有良好防雨及通风的贮存条件下，包装箱内选针器或零部件防锈防潮的有效期为1年。
