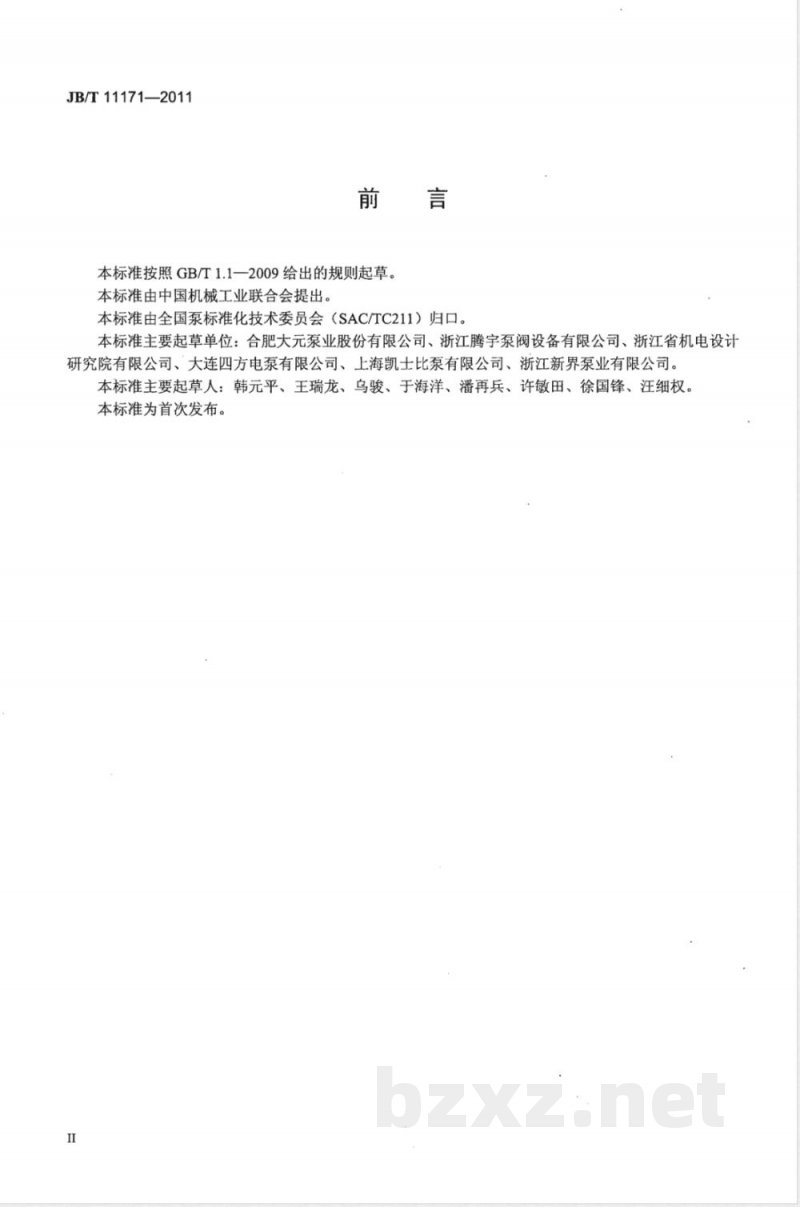

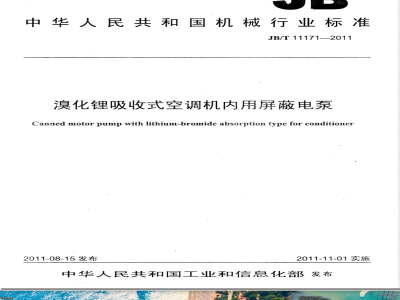

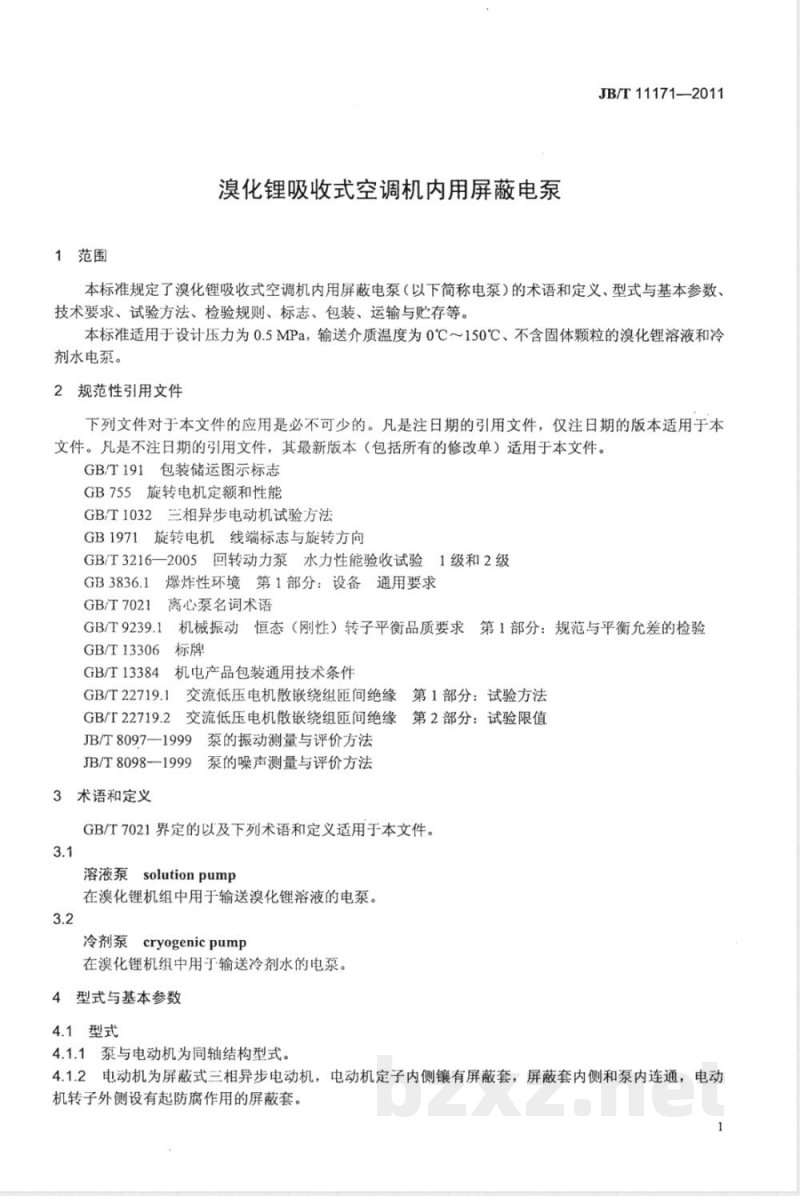

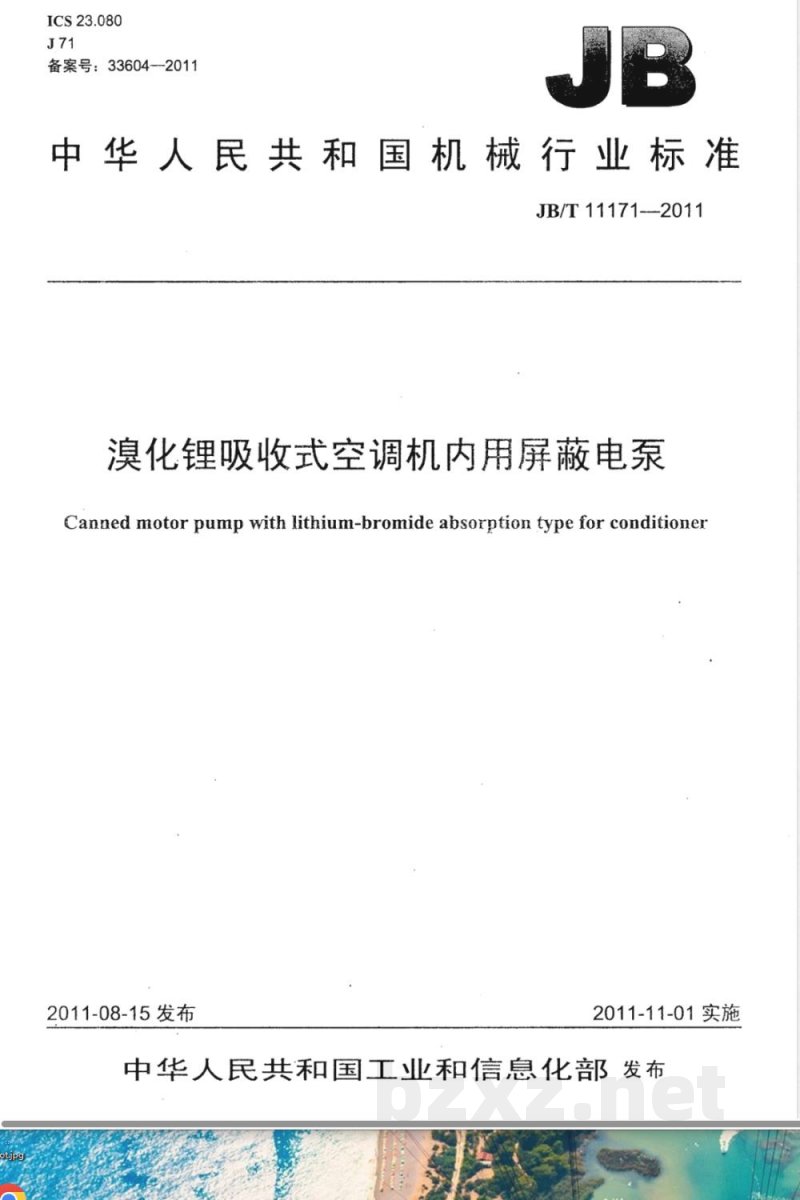

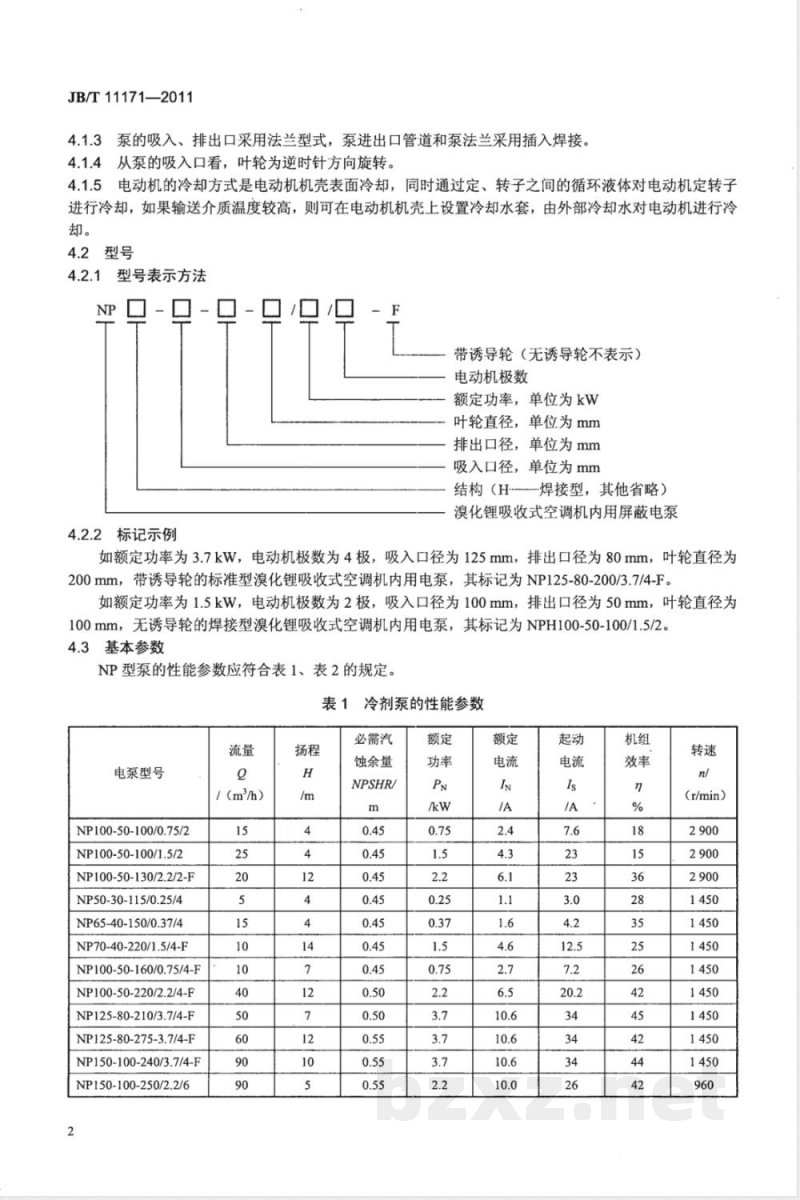

ICS 23.080 J71 备案号：33604—2011 JB 中华人民共和国机械行业标准 JB/T 11171-2011 溴化锂吸收式空调机内用屏蔽电泵（Canned motor pump with lithium-bromide absorption type for conditioner） 2011-08-15发布 2011-11-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国泵标准化技术委员会（SAC/TC211）归口。 主要起草单位：合肥大元泵业股份有限公司、浙江腾宇泵阀设备有限公司、浙江省机电设计研究院有限公司、大连四方电泵有限公司、上海凯士比泵有限公司、浙江新界泵业有限公司。 主要起草人：韩元平、王瑞龙、乌骏、于海洋、潘再兵、许敏田、徐国锋、汪细权。 本标准为首次发布。 1 范围 本标准规定了溴化锂吸收式空调机内用屏蔽电泵（以下简称电泵）的术语和定义、型式与基本参数、技术要求、试验方法、检验规则、标志、包装、运输与贮存等内容。 本标准适用于设计压力为0.5 MPa，输送介质温度为0 ℃～150 ℃，不含固体颗粒的溴化锂溶液和冷剂水用屏蔽电泵。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB 755 旋转电机定额和性能 GB/T 1032 三相异步电动机试验方法 GB 1971 旋转电机线端标志与旋转方向 GB/T 3216 回转动力泵水力性能验收试验 GB 3836.1 爆炸性环境设备通用要求 GB/T 7021 离心泵名词术语 GB/T 9239.1 机械振动刚性转子平衡品质要求 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 22719.1 交流低压电机散嵌绕组匝间绝缘试验方法 GB/T 22719.2 交流低压电机散嵌绕组匝间绝缘试验限值 JB/T 8097 泵的振动测量与评价方法 JB/T 8098 泵的噪声测量与评价方法 3 术语和定义 GB/T 7021界定的以及下列术语和定义适用于本文件。 溶液泵：在溴化锂机组中用于输送溴化锂溶液的电泵。 冷剂泵：在溴化锂机组中用于输送冷剂水的电泵。 4 型式与基本参数 4.1 型式 4.1.1 泵与电动机为同轴结构。 4.1.2 电动机为屏蔽式三相异步结构，定子内侧设屏蔽套，转子外侧设防腐屏蔽套。 4.1.3 吸入、排出口采用法兰结构，管道与法兰采用插入焊接。 4.1.4 从吸入口看叶轮为逆时针旋转。 4.1.5 冷却方式为机壳表面冷却及内部循环液冷却，必要时增加冷却水套。 4.2 型号 型号表示方法：NPO—□ □ □ （结构、电机极数、功率、叶轮直径、口径等参数组合表示） 标记示例： NP125-80-200/3.7/4-F 表示额定功率3.7 kW，4极电机，吸入口径125 mm，排出口径80 mm，叶轮直径200 mm的带诱导轮标准型电泵。 4.3 基本参数 （包括冷剂泵与溶液泵性能参数、冷却水流量等，详见表1～表3） 5 技术要求 （包括温升、振动、噪声、电机性能等要求，详见表4～表6） 6 试验方法 按相关GB/T及JB/T标准进行性能、振动、噪声及电气试验。 7 检验规则 7.1 总则 7.2 出厂检验 7.3 型式试验 8 标志、包装、运输与贮存 按GB/T 13306、GB/T 13384及GB/T 191执行。 9 保证期 按合同或相关规定执行。 表1 冷剂泵性能参数 表2 溶液泵性能参数 表3 冷却水流量 表4 定子绕组温升限值 表5 最大允许振动烈度值 表6 噪声限值
