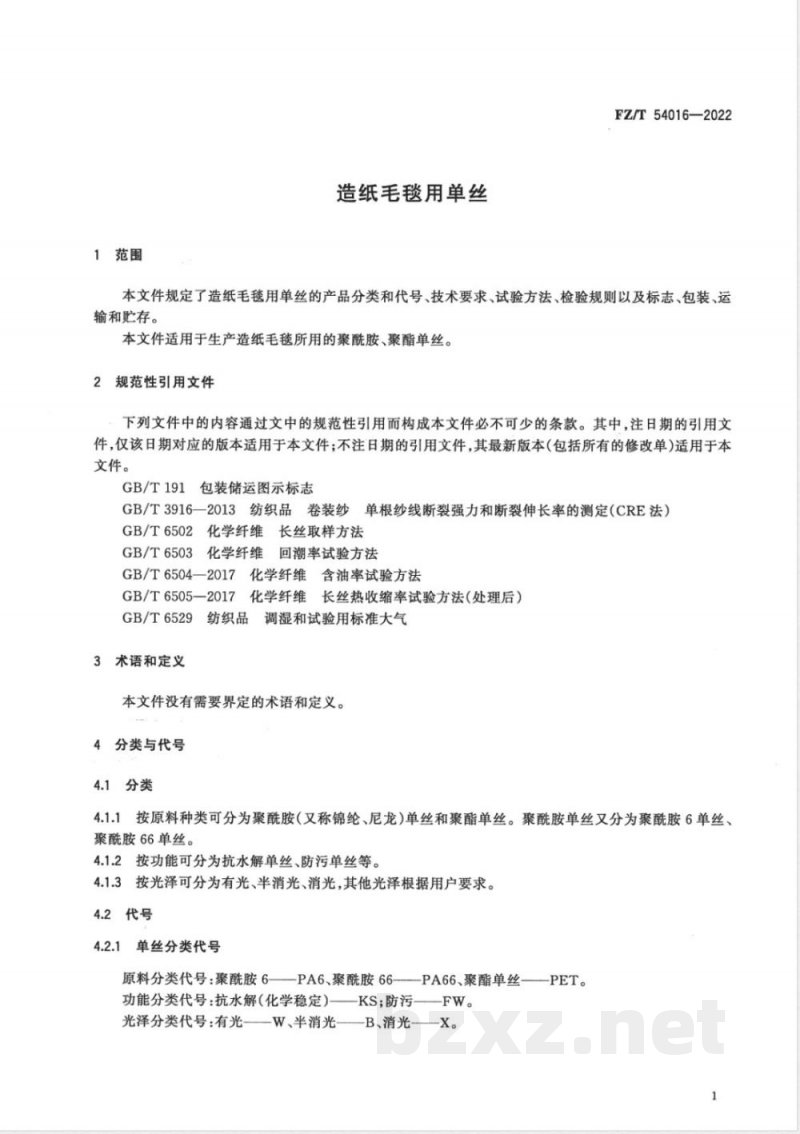

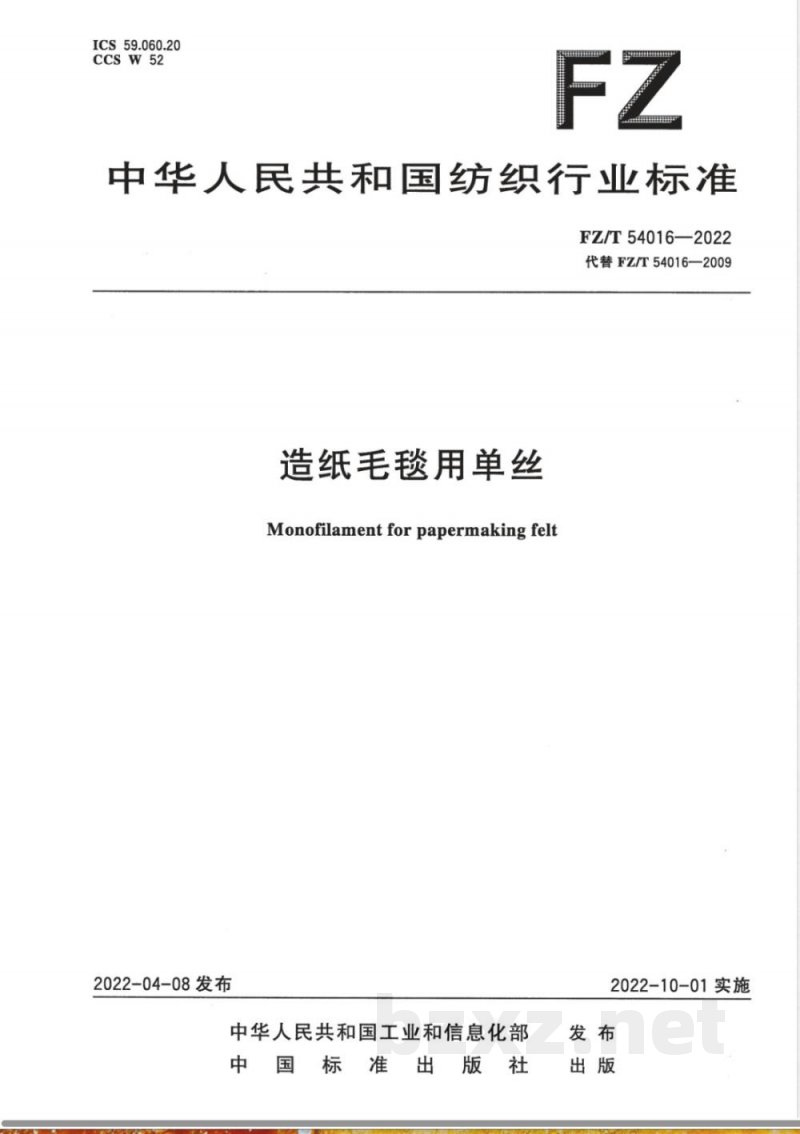

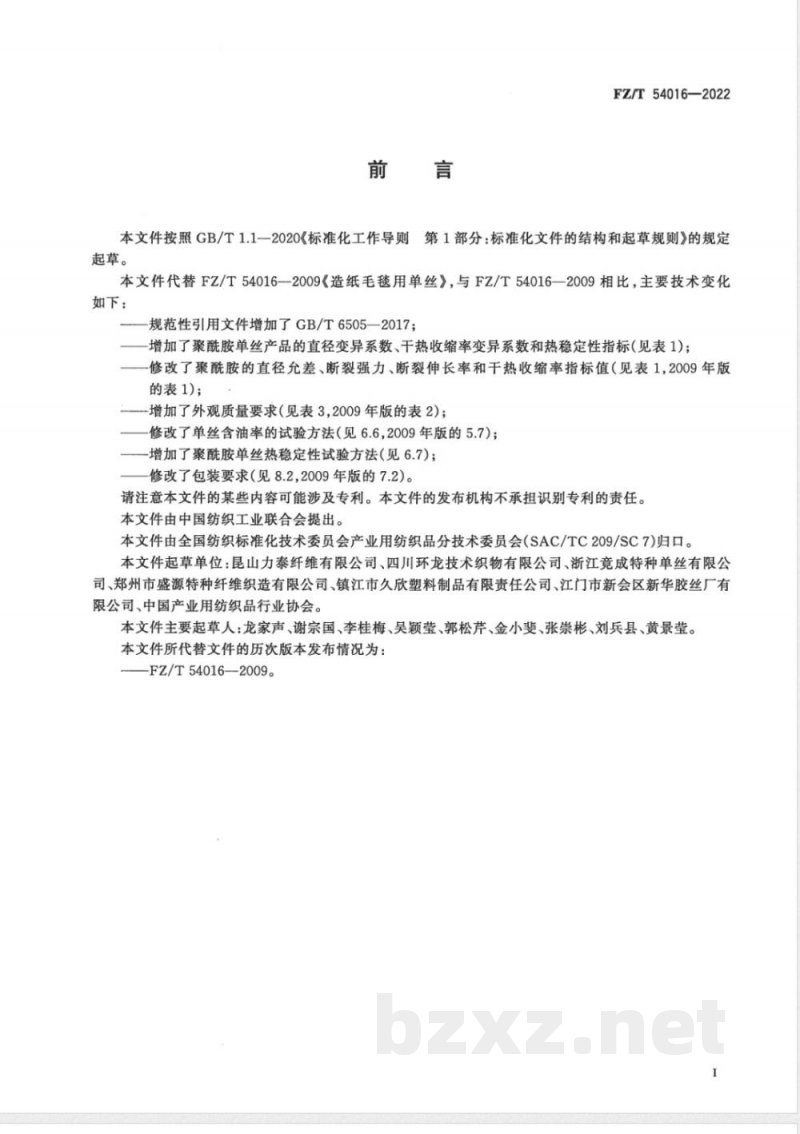

ICS 59.060.20 CSW 52 FZ 中华人民共和国纺织行业标准 FZ/T 54016—2022 代替 FZ/T 54016—2009 造纸毛毯用单丝 Monofilament for papermaking felt 2022-04-08发布 中华人民共和国工业和信息化部 中国标准出版社发布 2022-10-01实施 前言 本文件按照 GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件代替 FZ/T 54016—2009《造纸毛毯用单丝》。与2009版相比，主要技术变化如下： ——规范性引用文件增加 GB/T 6505—2017； ——增加聚酰胺单丝直径变异系数、干热收缩率变异系数及热稳定性指标（见表1）； ——修改聚酰胺单丝直径允差、断裂强力、断裂伸长率及干热收缩率指标值（见表1）； ——增加外观质量要求（见表3）； ——修改单丝含油率试验方法（见6.6）； ——增加聚酰胺单丝热稳定性试验方法（见6.7）； ——修改包装要求（见8.2）。 本文件由中国纺织工业联合会提出。 本文件由全国纺织标准化技术委员会产业用纺织品分技术委员会（SAC/TC 209/SC 7）归口。 本文件起草单位：昆山力泰纤维有限公司、四川环龙技术织物有限公司、浙江竟成特种单丝有限公司、郑州市盛源特种纤维织造有限公司、镇江市久欣塑料制品有限责任公司、江门市新会区新华胶丝厂有限公司、中国产业用纺织品行业协会。 主要起草人：龙家声、谢宗国、李桂梅、吴颖莹、郭松芹、金小斐、张崇彬、刘兵县、黄景莹。 1 范围 本文件规定了造纸毛毯用单丝的产品分类和代号、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。 本文件适用于生产造纸毛毯所用的聚酰胺单丝和聚酯单丝。 2 规范性引用文件 下列文件中的内容通过规范性引用构成本文件必不可少的条款。 GB/T 191 包装储运图示标志 GB/T 3916—2013 纺织品 卷装纱单根纱线断裂强力和断裂伸长率的测定（CRE法） GB/T 6502 化学纤维长丝取样方法 GB/T 6503 化学纤维回潮率试验方法 GB/T 6504—2017 化学纤维含油率试验方法 GB/T 6505—2017 化学纤维长丝热收缩率试验方法（处理后） GB/T 6529 纺织品调湿和试验用标准大气 3 术语和定义 本文件没有需要界定的术语和定义。 4 分类与代号 4.1 分类 4.1.1 按原料种类分为聚酰胺单丝（锦纶/尼龙）和聚酯单丝。聚酰胺单丝包括聚酰胺6单丝和聚酰胺66单丝。 4.1.2 按功能分为抗水解单丝、防污单丝等。 4.1.3 按光泽分为有光、半消光、消光，其他光泽按用户要求。 4.2 代号 4.2.1 单丝分类代号： 聚酰胺6—PA6；聚酰胺66—PA66；聚酯—PET；抗水解—KS；防污—FW；有光—W；半消光—B；消光—X。 4.2.2 产品代号示例结构： 原料代号—光泽代号—标称直径（mm）—干热收缩率（%）—功能代号（可省略） 示例：PA6-B-0.20-15FW 表示直径0.20mm、干热收缩率15%的半消光防污聚酰胺6单丝。 5 技术要求 5.1 内在质量要求 5.1.1 聚酰胺单丝内在质量要求见表1。 表1 聚酰胺单丝内在质量要求 （示例部分） ——标称直径范围：0.13 mm～0.35 mm ——直径允差：±0.006 mm / ±0.008 mm / ±0.012 mm ——变异系数：<1.5% 或 <1.0% ——断裂强力：8.3 N～60.0 N（随规格变化） ——断裂伸长率：约4% ± 4.0%
