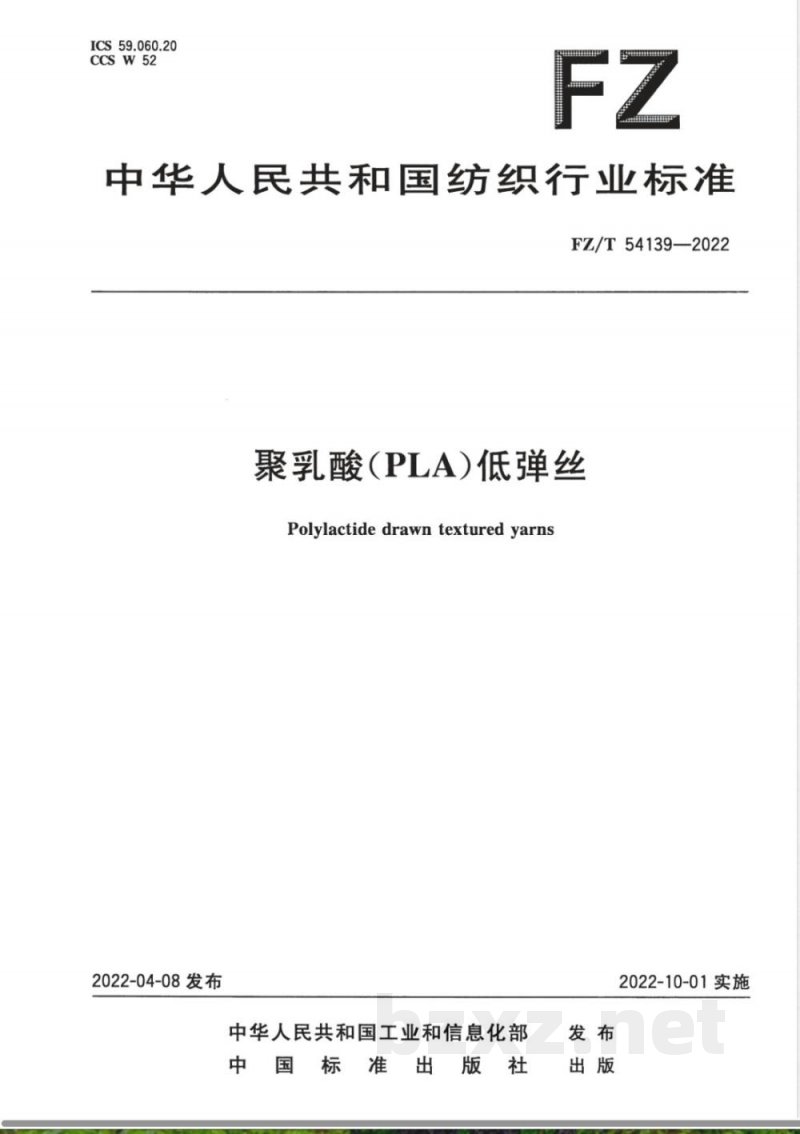

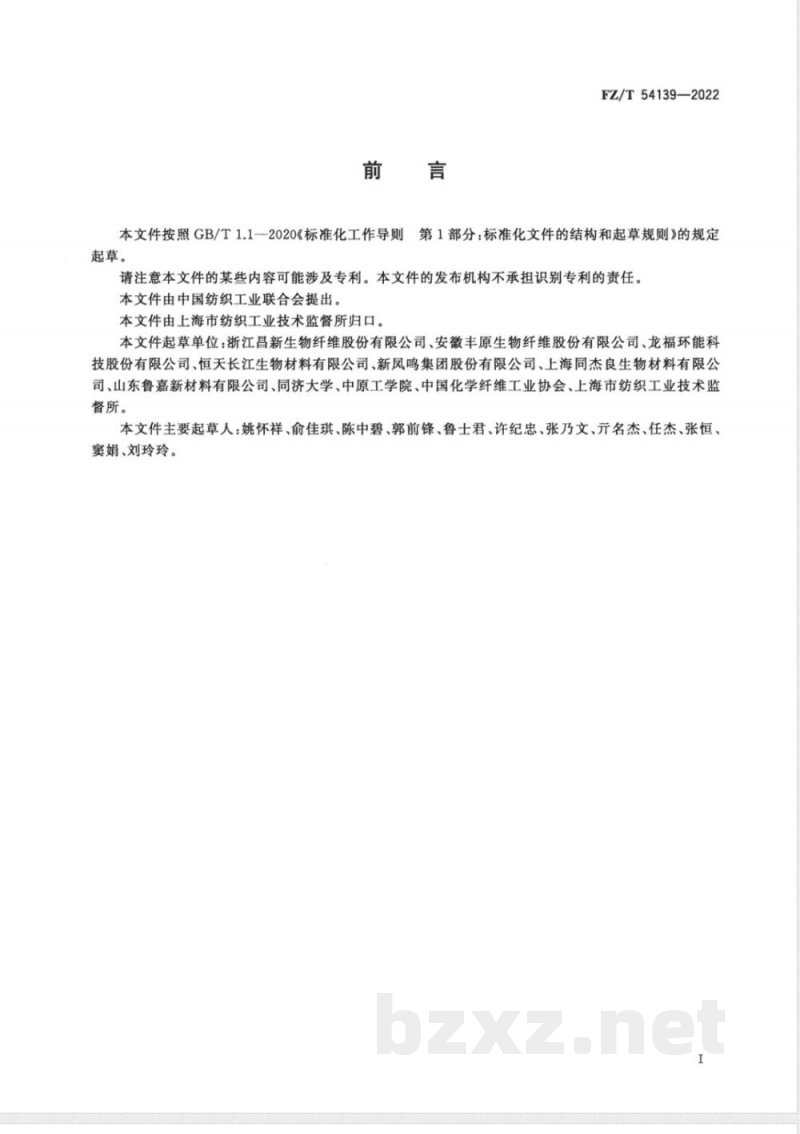

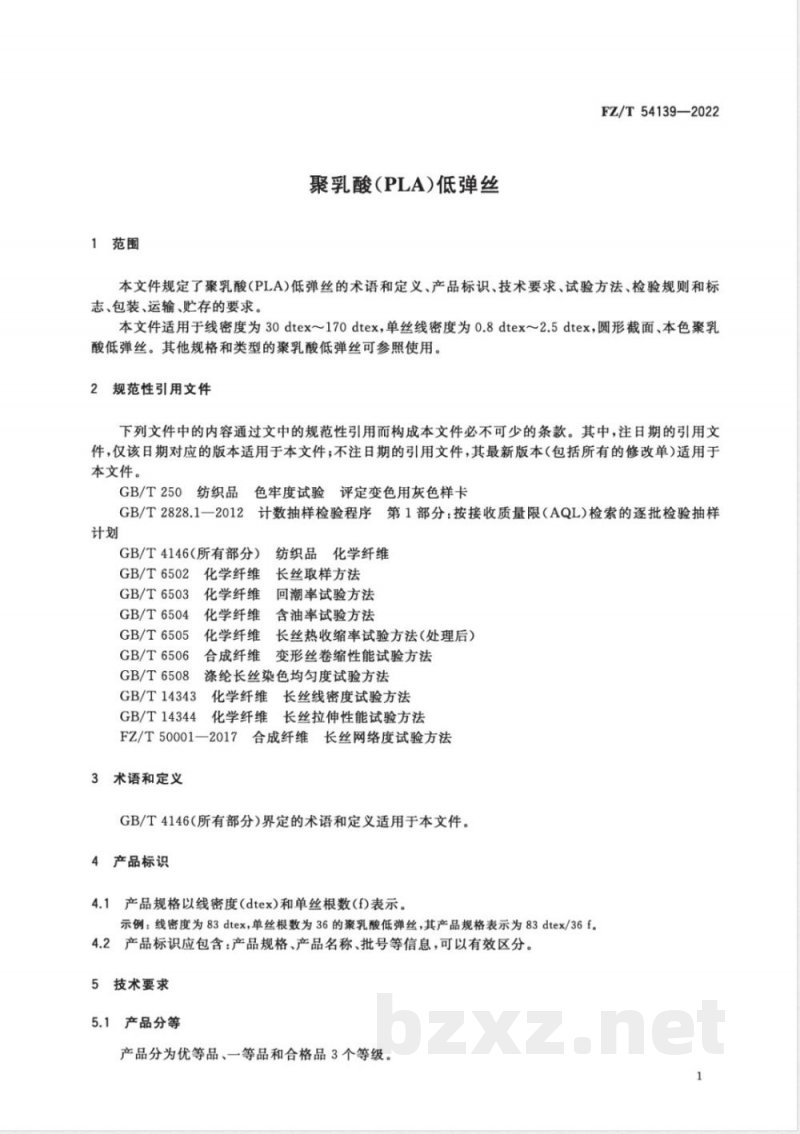

ICS59.060.20 CCSW52 FZ 中华人民共和国纺织行业标准 FZ/T54139—2022 聚乳酸（PLA)低弹丝 Polylactide drawn textured yarns 发布日期：2022-04-08 实施日期：2022-10-01 中华人民共和国工业和信息化部 中国标准出版社 前言 本文件按照GB/T1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。请注意，本文件的某些内容可能涉及专利，发布机构不承担识别专利的责任。本文件由中国纺织工业联合会提出，由上海市纺织工业技术监督所归口。起草单位包括浙江昌新生物纤维股份有限公司、安徽丰原生物纤维股份有限公司、龙福环能科技股份有限公司、恒天长江生物材料有限公司、新凤鸣集团股份有限公司、上海同杰良生物材料有限公司、山东鲁嘉新材料有限公司、同济大学、中原工学院、中国化学纤维工业协会及上海市纺织工业技术监督所。本文件主要起草人有姚怀祥、俞佳琪、陈中碧、郭前锋、鲁士君、许纪忠、张乃文、元名杰、任杰、张恒、窦娟、刘玲玲。 1 范围 本文件规定了聚乳酸（PLA)低弹丝的术语和定义、产品标识、技术要求、试验方法、检验规则以及标志、包装、运输、贮存的要求。本标准适用于线密度为30dtex～170dtex，单丝线密度为0.8dtex～2.5dtex，圆形截面、本色聚乳酸低弹丝。其他规格和类型的聚乳酸低弹丝可参照使用。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用构成本文件的必不可少条款。注日期的引用文件，仅该日期版本适用于本文件；不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 - GB/T 250 纺织品色牢度试验评定变色用灰色样卡 - GB/T 2828.1—2012 计数抽样检验程序 第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 - GB/T 4146（所有部分） 化学纤维长丝取样方法 - GB/T 6502 回潮率试验方法 - GB/T 6503 含油率试验方法 - GB/T 6504 长丝热收缩率试验方法（处理后） - GB/T 6505 变形丝卷缩性能试验方法 - GB/T 6506 涤纶长丝染色均匀度试验方法 - GB/T 6508 化学纤维长丝线密度试验方法 - GB/T 14343 化学纤维长丝拉伸性能试验方法 - GB/T 14344 长丝网络度试验方法 - FZ/T 50001—2017 合成纤维 3 术语和定义 GB/T 4146（所有部分）界定的术语和定义适用于本文件。 4 产品标识 产品规格以线密度(dtex)和单丝根数(f)表示。示例：线密度为83dtex，单丝根数为36的聚乳酸低弹丝，其产品规格表示为83dtex/36f。产品标识应包含产品规格、产品名称、批号等信息，以有效区分不同产品。 5 技术要求 5.1 产品分等 产品分为优等品、一等品和合格品三个等级。 5.2 性能项目和指标 聚乳酸低弹丝的性能项目和指标如下： 序号 项目 优等品 一等品 1 线密度偏差率/% ±3.0 ±3.3 2 线密度变异系数(CV，值)/% ≤2.50 ≤2.80 3 断裂强度/(cN/dtex) ≥2.50 ≥2.30 4 断裂强力变异系数(CV值)/% — ≤11.00 5 断裂伸长率/% M±4.0 M,±6.0 6 断裂伸长率变异系数(CV，值)/% ≤10.00 ≤12.00 7 沸水收缩率/% M2*±2.0 M2±2.5 8 染色均匀度(灰卡)/级 ≥4 3-4 9 含油率/% M,°±0.50 Ms±0.70 10 网络度/(个/m) M.*(1±15%) M(1±20%) 11 简重/kg 定重 >1.0 说明：M1为断裂伸长率中心值，M2为沸水收缩率中心值，M为含油率及网络度中心值，具体由生产厂与客户协商确定，一旦确定后不得任意变更。 5.3 卷缩性能 卷缩性能由供需双方协商确定。 5.4 外观项目与指标 外观指标由供需双方根据后道产品要求协商确定。 6 试验方法 6.1 线密度试验 线密度偏差率、线密度变异系数按GB/T 14343规定执行。 6.2 拉伸性能试验 合格品按照相关标准执行。
