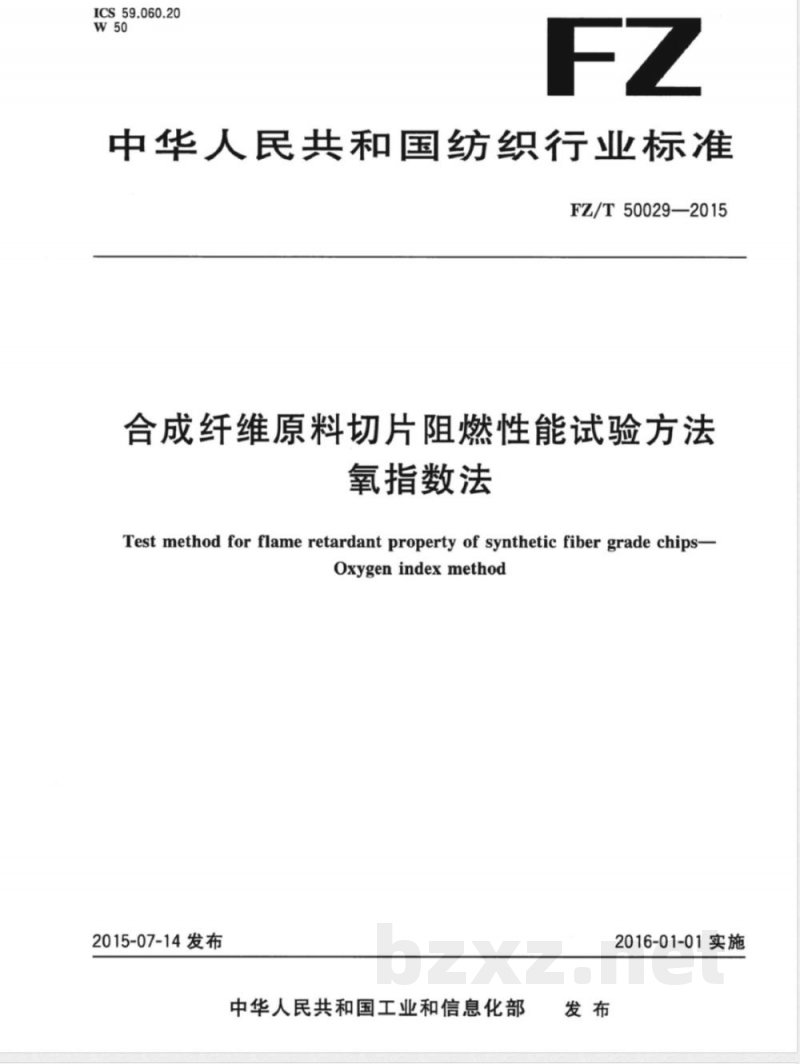

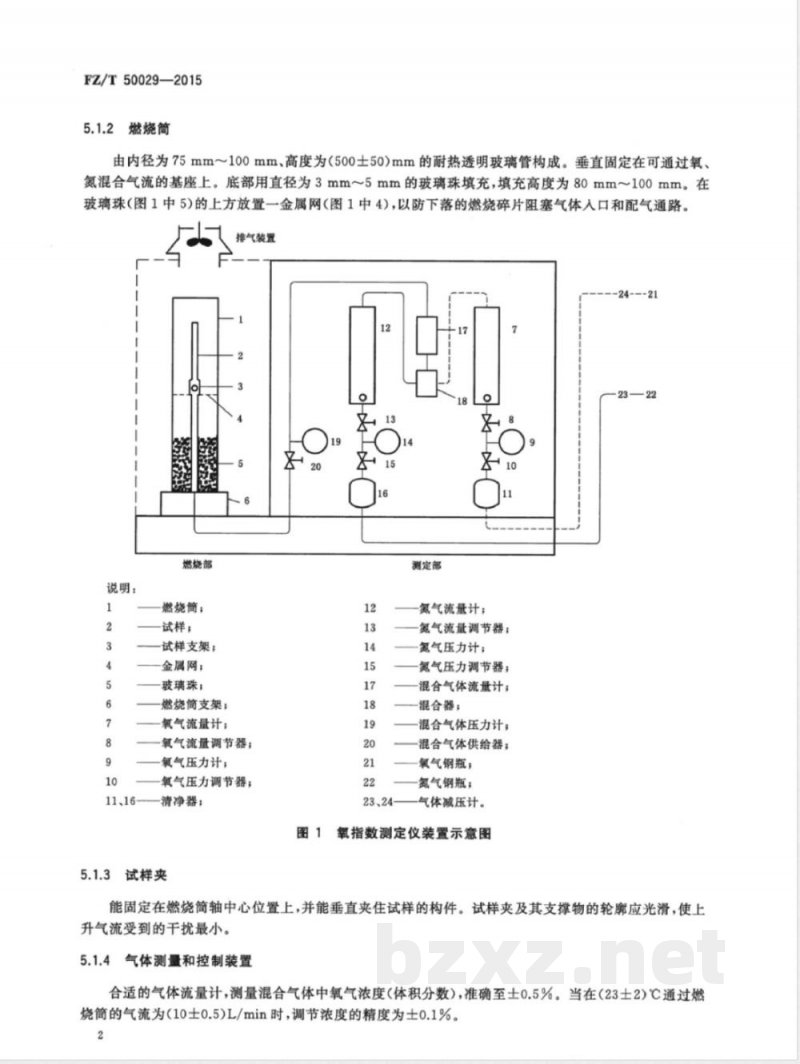

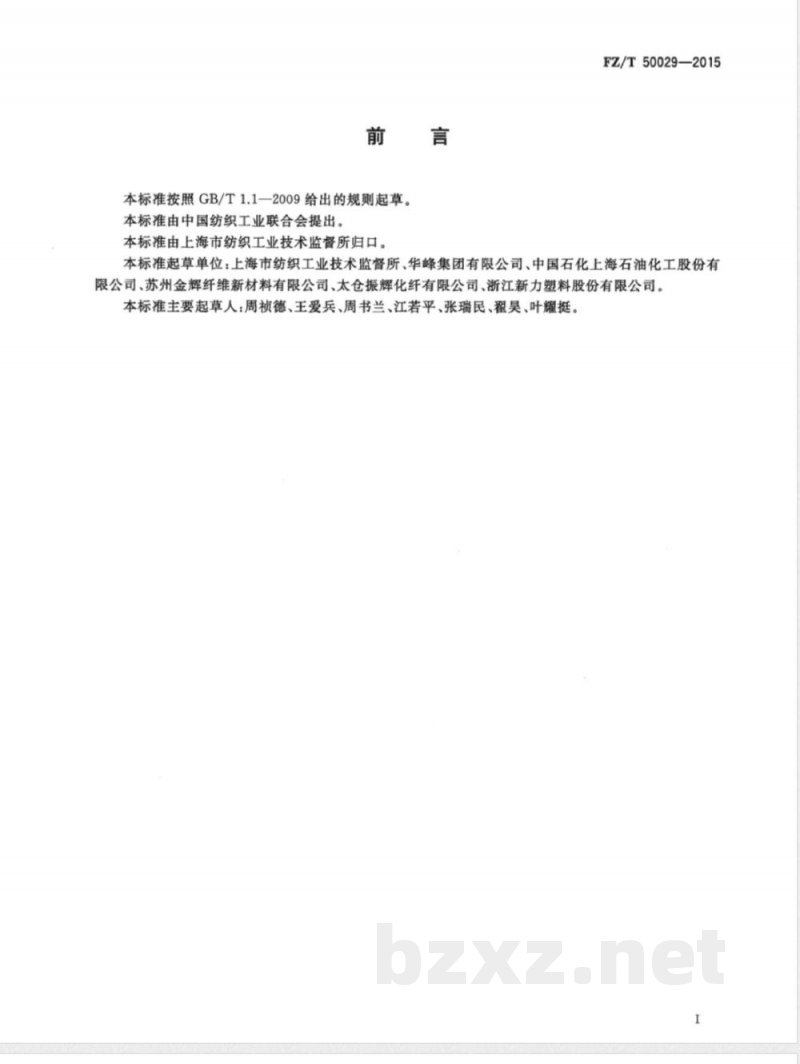

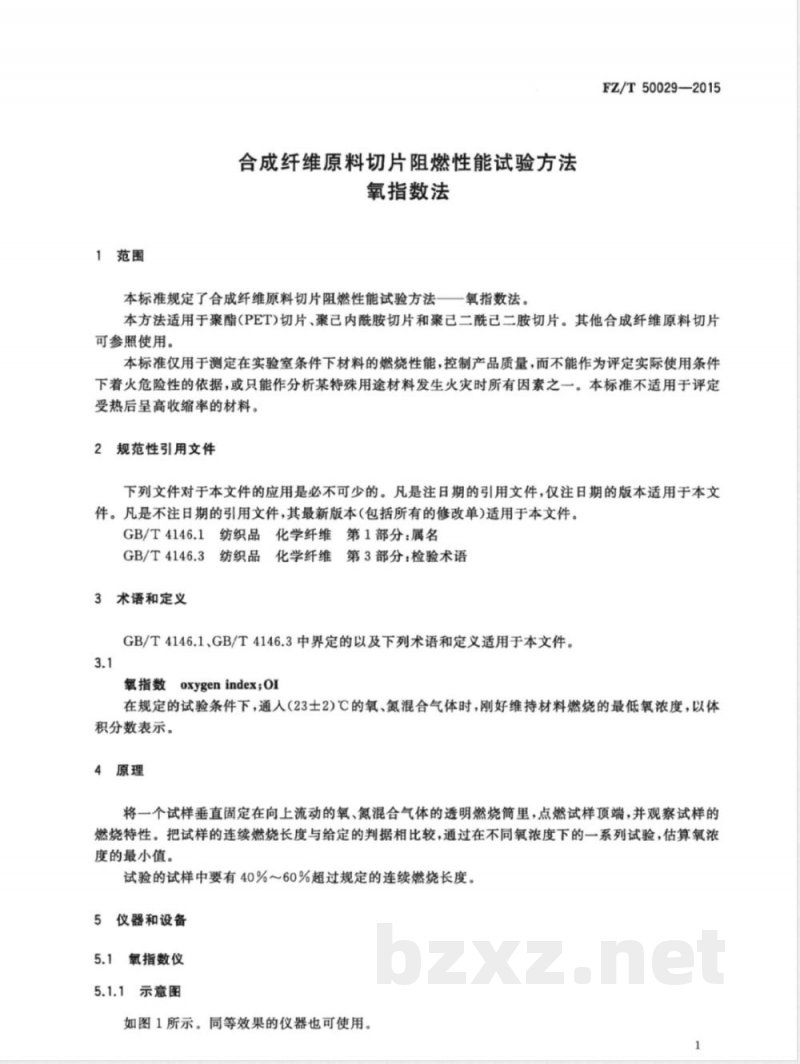

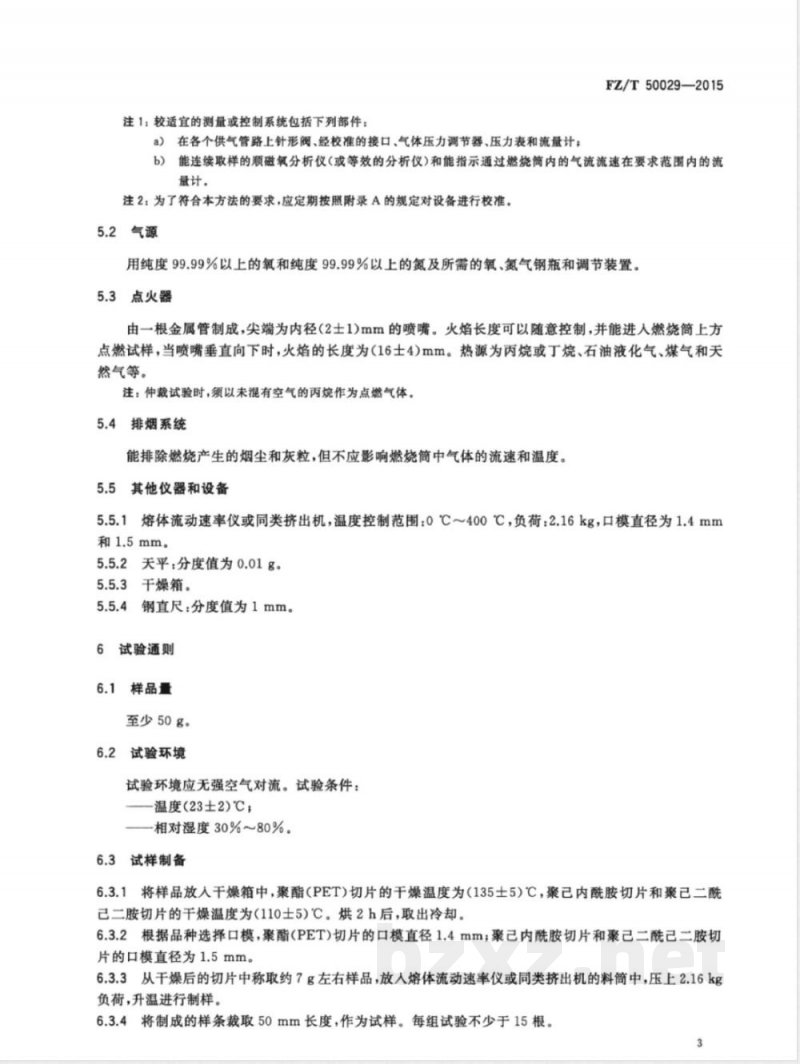

ICS 59.060.20 W50 中华人民共和国纺织行业标准 FZ/T 50029—2015 合成纤维原料切片阻燃性能试验方法 氧指数法 Test method for flame retardant property of synthetic fiber grade chips - Oxygen index method 2015-07-14发布 2016-01-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出，由上海市纺织工业技术监督所归口。 本标准起草单位：上海市纺织工业技术监督所、华峰集团有限公司、中国石化上海石油化工股份有限公司、苏州金辉纤维新材料有限公司、太仓振辉化纤有限公司、浙江新力塑料股份有限公司。 本标准主要起草人：周祯德、王爱兵、周书兰、江若平、张瑞民、翟昊、叶耀挺。 1 范围 本标准规定了合成纤维原料切片阻燃性能试验方法——氧指数法。本方法适用于聚酯（PET）切片、聚己内酰胺切片和聚己二酰己二胺切片，其他合成纤维原料切片可参照使用。本标准仅用于实验室条件下材料燃烧性能的测定，不作为实际火灾危险性评价依据。 2 规范性引用文件 GB/T 4146.1 纺织品化学纤维 第1部分：属名 GB/T 4146.3 纺织品化学纤维 第3部分：检验术语 3 术语和定义 GB/T 4146.1、GB/T 4146.3界定的术语及以下定义适用于本文件。 3.1 氧指数 oxygen index; OI 在规定试验条件下，通入（23±2）℃的氧、氮混合气体时，刚好维持材料持续燃烧所需的最低氧浓度，以体积分数表示。 4 原理 将试样垂直固定在向上流动的氧氮混合气流燃烧筒中，点燃试样顶端并观察燃烧行为，通过改变氧浓度并进行多次试验，确定维持规定燃烧状态所需的最低氧浓度（氧指数）。 5 仪器和设备 5.1 氧指数仪 5.1.1 燃烧筒：内径75 mm～100 mm，高度（500±50）mm的耐热透明玻璃管，底部填充3 mm～5 mm玻璃珠，高度80 mm～100 mm，上方设金属网防止碎屑堵塞气路。 5.1.2 试样夹：用于固定试样于燃烧筒中心轴线，结构应光滑以减少气流干扰。 5.1.3 气体测量与控制装置：氧浓度测量精度±0.5%，气流10±0.5 L/min时调节精度±0.1%。 5.1.4 氧氮气源：纯度不低于99.99%的氧气和氮气及配套减压装置。 5.1.5 点火器：金属管结构，喷嘴内径（2±1）mm，可调节火焰并可伸入燃烧筒内。 5.2 气体系统 采用高纯氧气与高纯氮气通过流量调节及混合系统形成不同氧浓度混合气体，用于氧指数测定。
