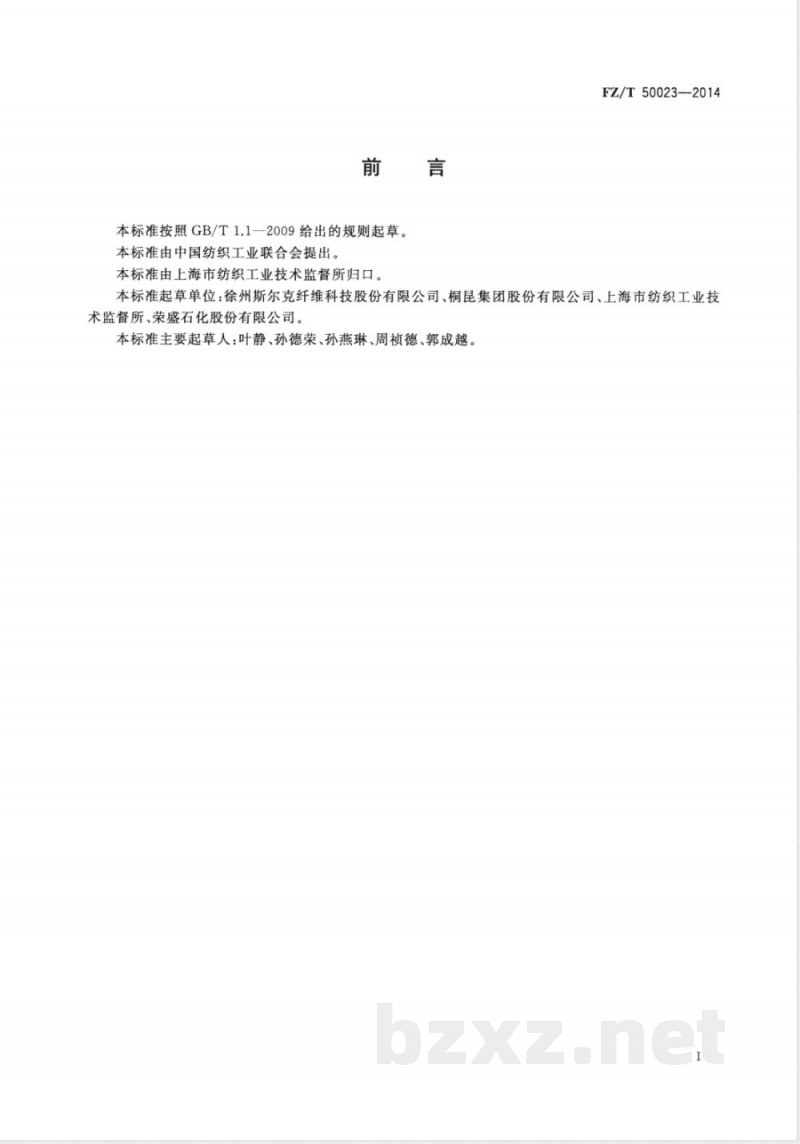

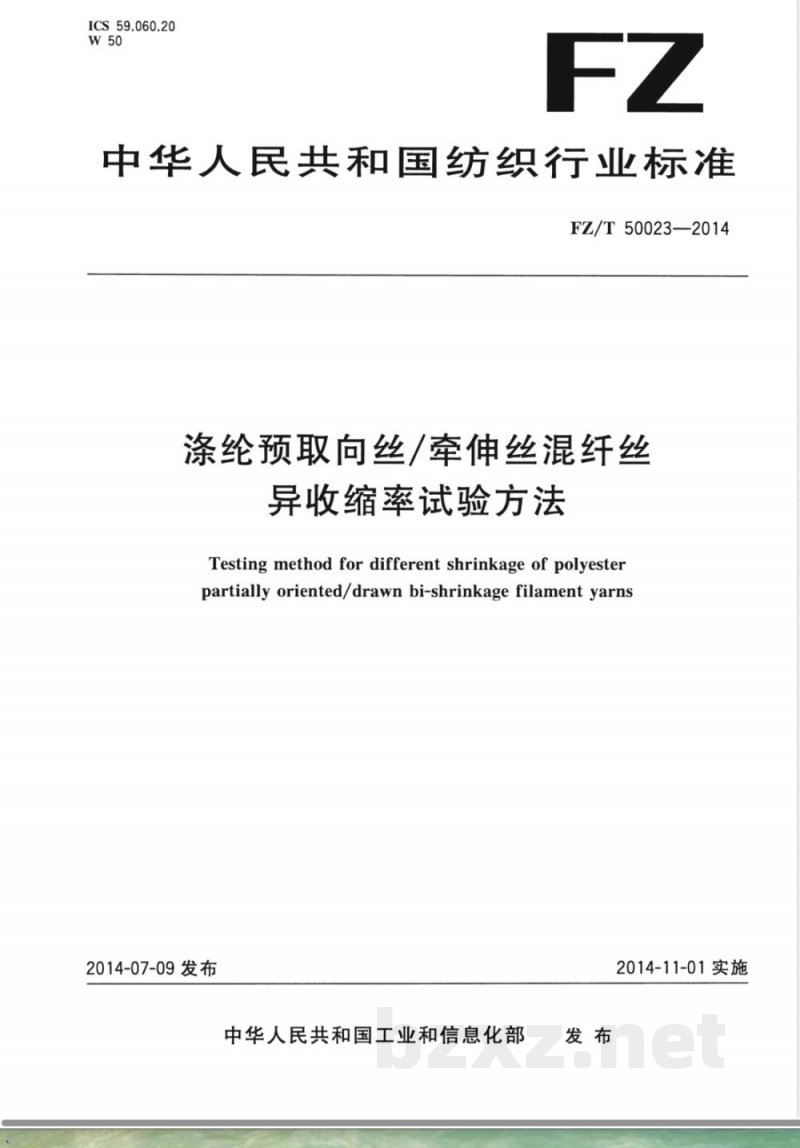

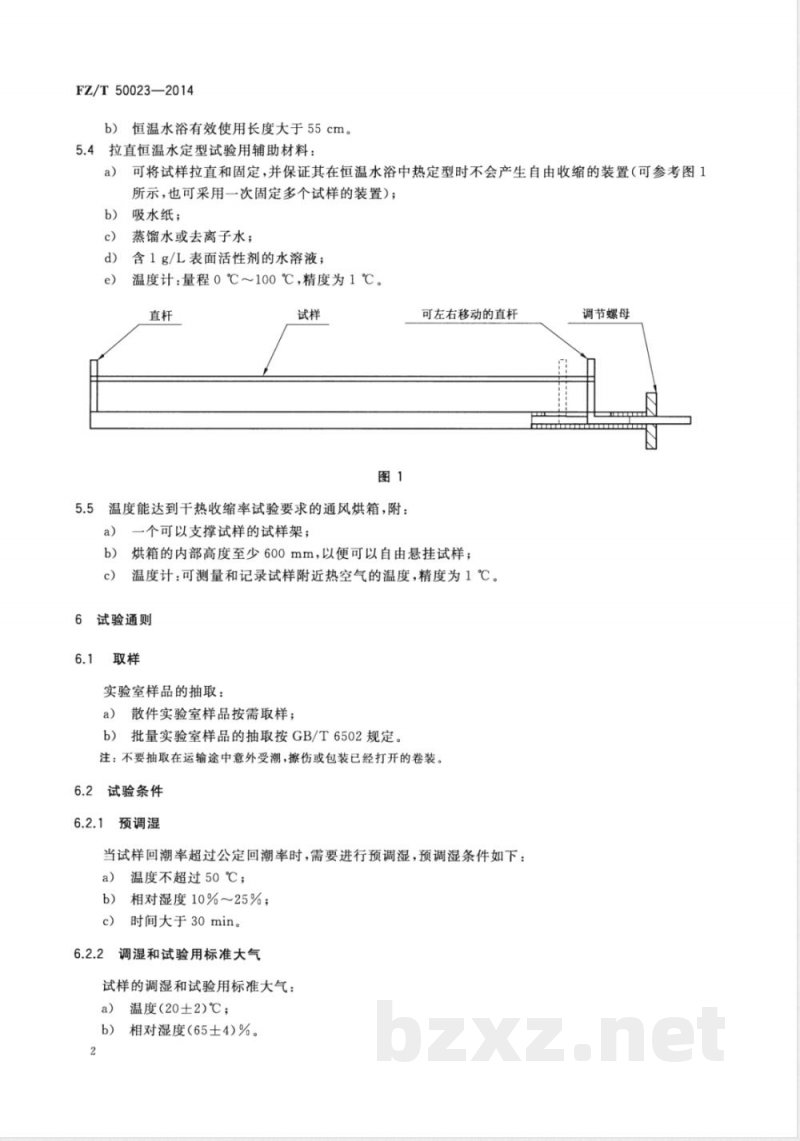

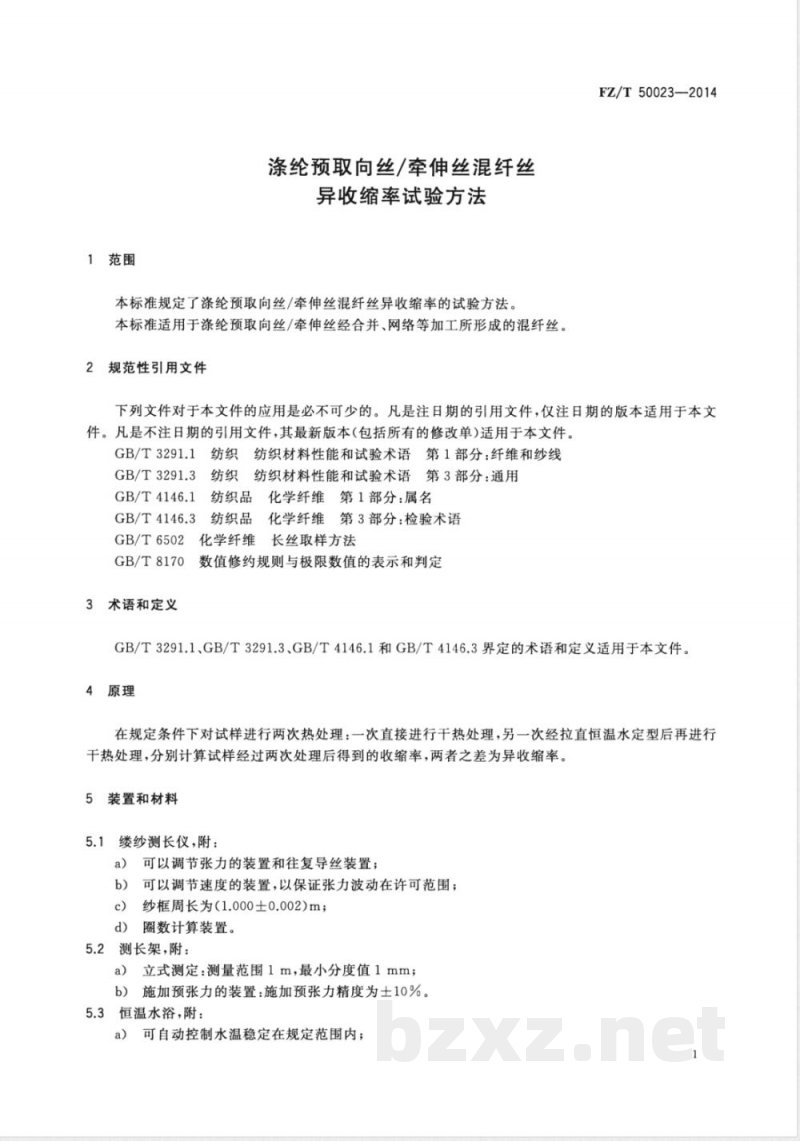

ICS 59.060.20 W50 中华人民共和国纺织行业标准 FZ/T 50023—2014 涤纶预取向丝/牵伸丝混纤丝异收缩率试验方法 Testing method for different shrinkage of polyester partially oriented/drawn bi-shrinkage filament yarns 2014-07-09发布 2014-11-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出，由上海市纺织工业技术监督所归口。本标准起草单位：徐州斯尔克纤维科技股份有限公司、桐昆集团股份有限公司、上海市纺织工业技术监督所、荣盛石化股份有限公司。本标准主要起草人：叶静、孙德荣、孙燕琳、周祯德、郭成越。 1 范围 本标准规定了涤纶预取向丝/牵伸丝混纤丝异收缩率的试验方法。本标准适用于涤纶预取向丝/牵伸丝经合并、网络等加工所形成的混纤丝。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 3291.1 纺织材料性能和试验术语 第1部分：纤维和纱线 GB/T 3291.3 纺织材料性能和试验术语 第3部分：通用 GB/T 4146.1 化学纤维 第1部分：属名 GB/T 4146.3 化学纤维 第3部分：检验术语 GB/T 6502 化学纤维长丝取样方法 GB/T 8170 数值修约规则与极限数值表示和判定 3 术语和定义 GB/T 3291.1、GB/T 3291.3、GB/T 4146.1和GB/T 4146.3界定的术语和定义适用于本文件。 4 原理 在规定条件下对试样进行两次热处理：一次直接进行干热处理，另一次经拉直恒温水定型后再进行干热处理，分别计算两次处理后的收缩率，其差值即为异收缩率。 5 装置和材料 5.1 缕纱测长仪：包括张力调节装置、往复导丝装置、速度调节装置（保证张力波动在允许范围）、纱框周长为1.000±0.002 m、圈数计算装置。 5.2 测长架：测量范围1 m，最小分度值1 mm；配有施加预张力装置，精度±10%。 5.3 恒温水浴：温度可自动控制并稳定在规定范围内，有效使用长度大于55 cm。 5.4 拉直恒温水定型辅助材料：拉直固定装置、吸水纸、蒸馏水或去离子水、含1 g/L表面活性剂水溶液、温度计（0℃～100℃，精度1℃）。 5.5 通风烘箱：可满足干热收缩率试验要求，内部高度不小于600 mm，配有试样架、可移动直杆及温度记录装置（精度1℃）。 6 试验通则 6.1 取样 实验室样品按需要抽取；批量样品按GB/T 6502规定执行。运输中受潮、擦伤或包装破损样品不应选取。 6.2 试验条件 6.2.1 预调湿：当试样回潮率超过公定回潮率时需进行预调湿。 条件为：温度不超过50℃，相对湿度10%～25%。
