FZ/T 50026-2014聚苯硫醚纤维耐酸、耐碱、耐高温性能试验方法

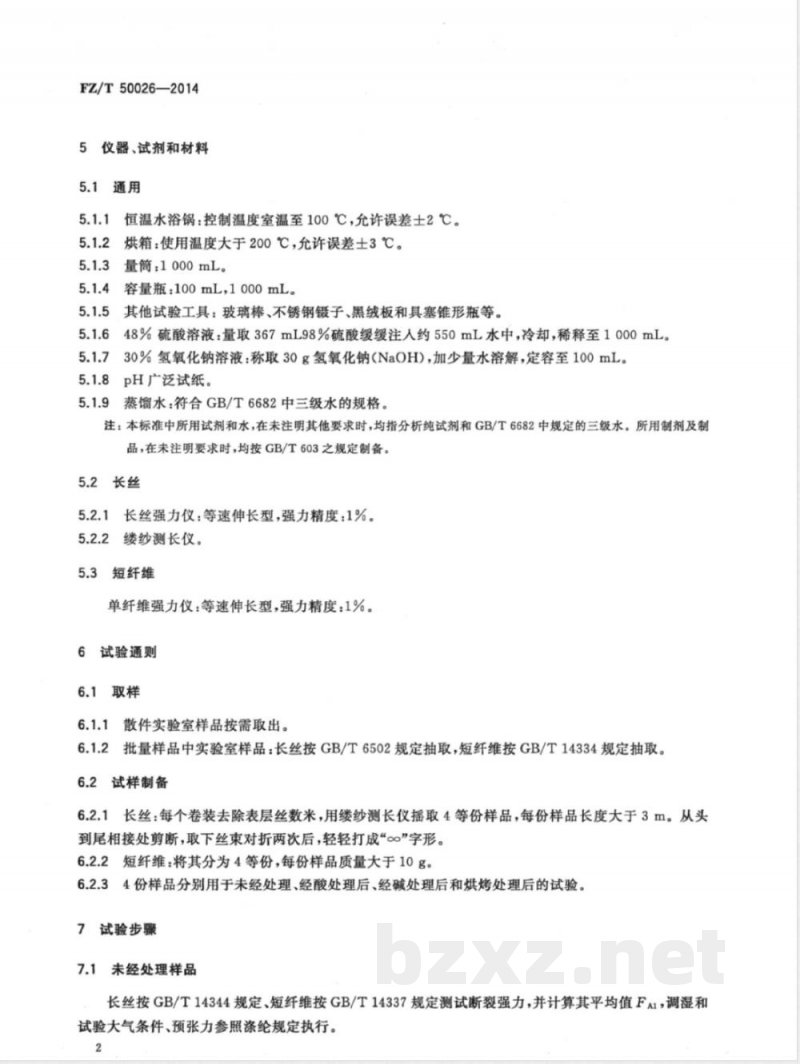

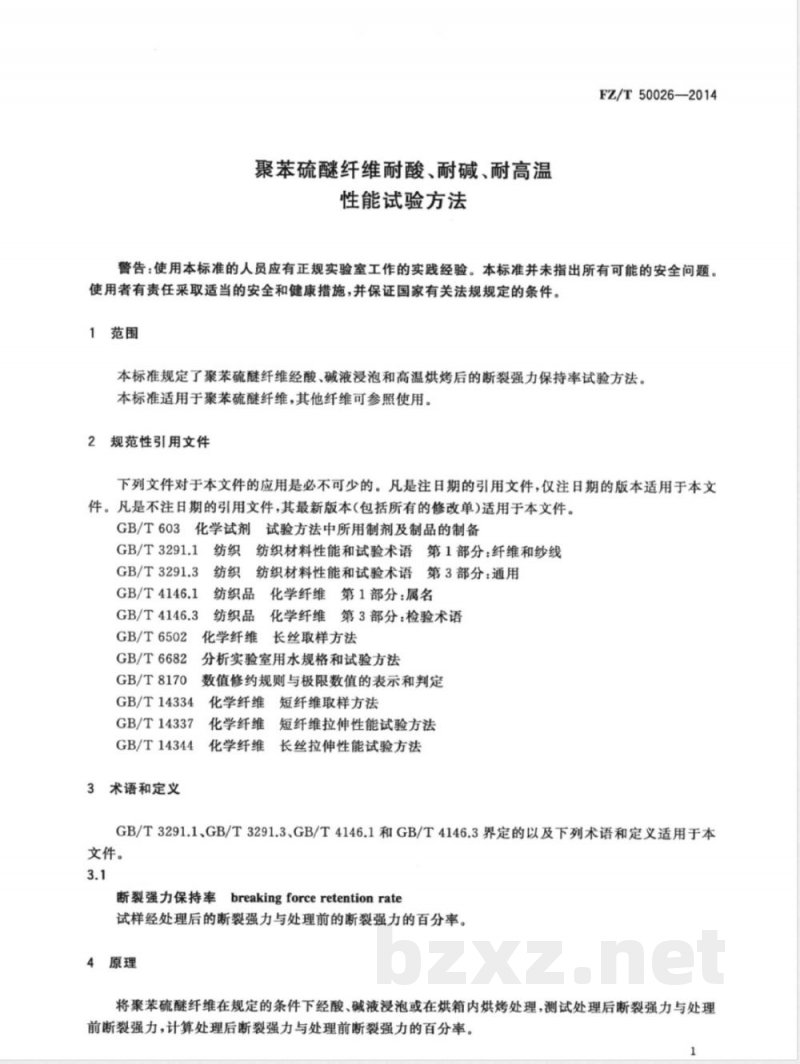

ICS 59.060.20 W50 中华人民共和国纺织行业标准 FZ/T 50026—2014 聚苯硫醚纤维耐酸、耐碱、耐高温性能试验方法 Test method for the acid-proof, alkali-proof and high temperature resistant performance of polyphenylene sulfide fiber 2014-12-24 发布 2015-06-01 实施 发布单位：中华人民共和国工业和信息化部 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出，由上海市纺织工业技术监督所归口。 本标准起草单位：四川得阳特种新材料有限公司、上海市纺织工业技术监督所、四川华通特种工程塑料研究中心有限公司、四川得阳科技股份有限公司。 本标准主要起草人：吴光珍、代晓徽、周祯德、魏成武、谭建勇。 警告：使用本标准的人员应具备正规实验室工作的实践经验。本标准未指出所有可能的安全问题，使用者应采取适当的安全和健康措施，并符合国家有关法规要求。 1 范围 本标准规定了聚苯硫醚纤维经酸、碱溶液浸泡及高温烘烤处理后断裂强力保持率的试验方法。 本标准适用于聚苯硫醚纤维，其他纤维可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅适用于该版本；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 603 化学试剂试验方法中所用制剂及制品的制备 GB/T 3291.1 纺织材料性能和试验术语 第1部分：纤维和纱线 GB/T 3291.3 纺织材料性能和试验术语 第3部分：通用 GB/T 4146.1 纺织品 化学纤维 第1部分：属名 GB/T 4146.3 纺织品 化学纤维 第3部分：检验术语 GB/T 6502 化学纤维长丝取样方法 GB/T 6682 分析实验室用水规格和试验方法 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 14334 化学纤维短纤维取样方法 GB/T 14337 化学纤维短纤维拉伸性能试验方法 GB/T 14344 化学纤维长丝拉伸性能试验方法 3 术语和定义 GB/T 3291.1、GB/T 3291.3、GB/T 4146.1和GB/T 4146.3界定的术语以及下列定义适用于本文件。 3.1 断裂强力保持率（breaking force retention rate） 指试样经处理后的断裂强力与处理前断裂强力的百分比。 4 原理 将聚苯硫醚纤维在规定条件下分别进行酸、碱溶液浸泡或高温烘箱处理，测试处理前后断裂强力，并计算处理后与处理前断裂强力的百分率，以评价其耐酸、耐碱及耐高温性能。 5 仪器、试剂和材料 5.1 通用设备与试剂 5.1.1 恒温水浴锅：控温范围为室温至100℃，允许误差±2℃。 5.1.2 烘箱：使用温度大于200℃，允许误差±3℃。 5.1.3 量筒：1000 mL。 5.1.4 容量瓶：100 mL、1000 mL。 5.1.5 其他工具：玻璃棒、不锈钢镊子、黑绒板、具塞锥形瓶等。 5.1.6 硫酸溶液（约48%）：量取367 mL 98%硫酸，缓慢加入约550 mL水中，冷却后稀释至1000 mL。 5.1.7 氢氧化钠溶液（30%）：称取30 g氢氧化钠，加水溶解并定容至100 mL。 5.1.8 pH广泛试纸。 5.1.9 蒸馏水：应符合GB/T 6682中三级水要求。 注：除非另有说明，本标准所用试剂均为分析纯，所用水均为符合GB/T 6682规定的三级水；所用制剂及制品均按GB/T 603规定制备。 5.2 长丝试验设备 5.2.1 长丝强力仪
