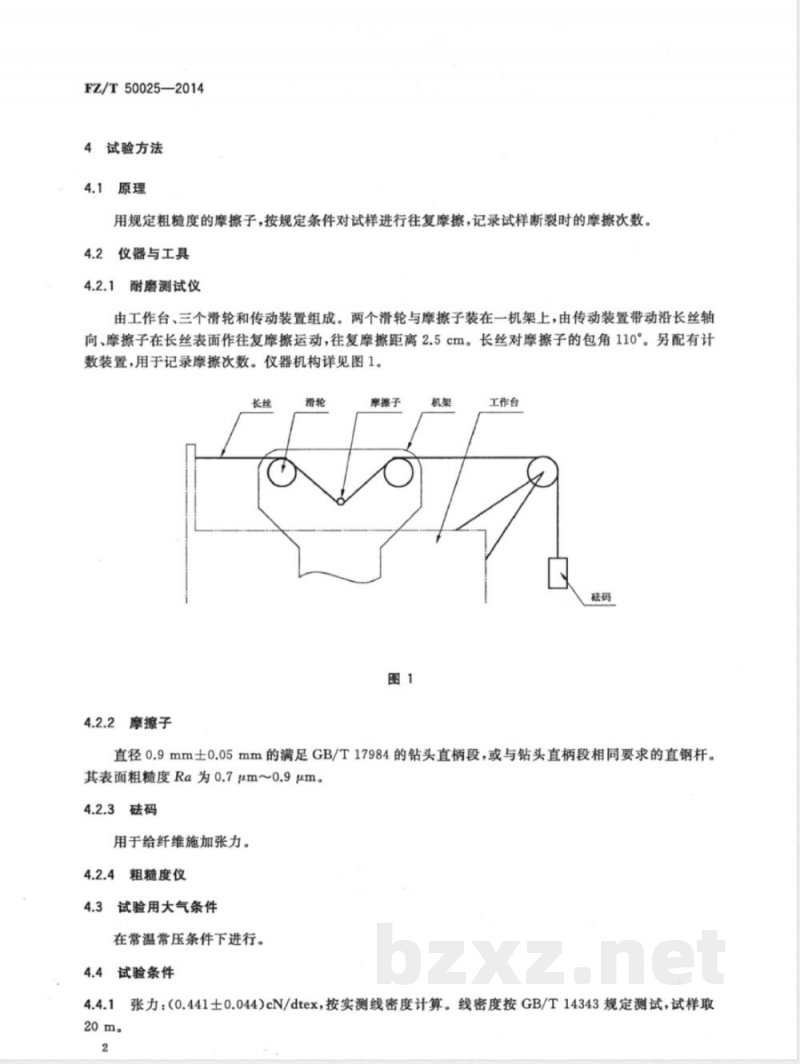

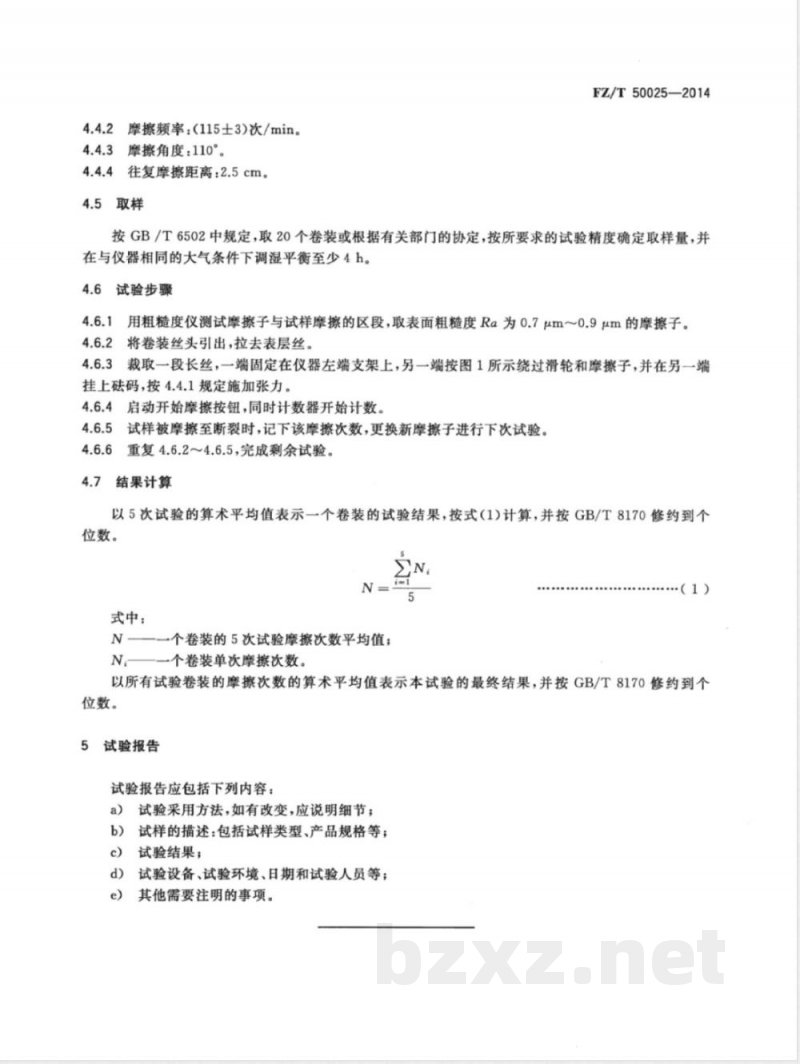

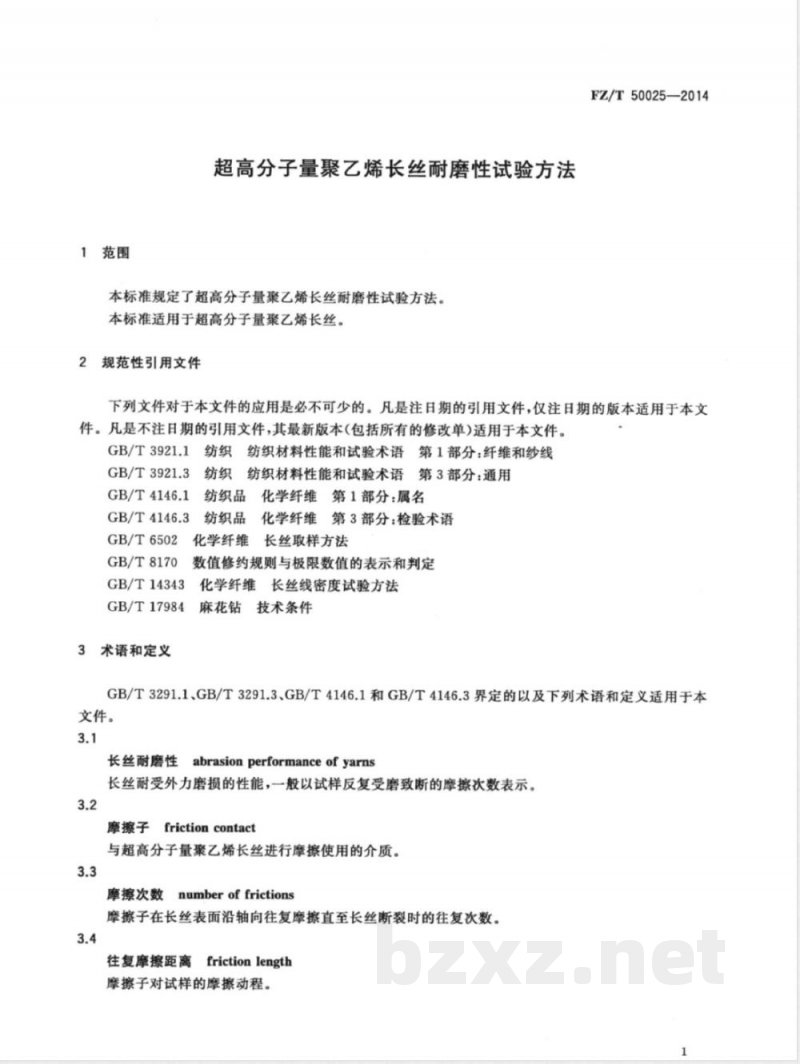

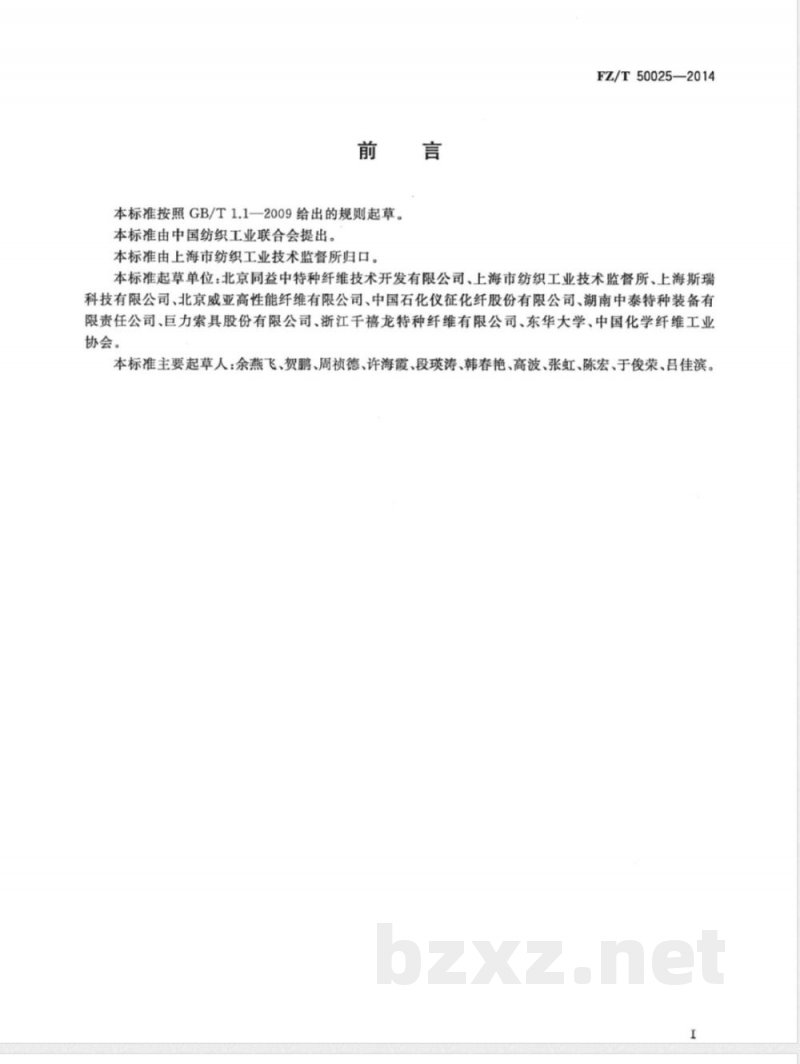

ICS 59.060.20 W 50 中华人民共和国纺织行业标准 FZ/T 50025—2014 超高分子量聚乙烯长丝耐磨性试验方法 Test method for abrasion performance of UHMWPE filament yarns 2014-12-24 发布 2015-06-01 实施 发布单位：中华人民共和国工业和信息化部 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由中国纺织工业联合会提出，由上海市纺织工业技术监督所归口。 本标准起草单位：北京同益中特种纤维技术开发有限公司、上海市纺织工业技术监督所、上海斯瑞科技有限公司、北京威亚高性能纤维有限公司、中国石化仪征化纤股份有限公司、湖南中泰特种装备有限责任公司、巨力索具股份有限公司、浙江千禧龙特种纤维有限公司、东华大学、中国化学纤维工业协会。 本标准主要起草人：余燕飞、贺鹏、周祯德、许海霞、段涛、韩春艳、高波、张虹、陈宏、于俊荣、吕佳滨。 1 范围 本标准规定了超高分子量聚乙烯长丝耐磨性试验方法。 本标准适用于超高分子量聚乙烯长丝。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 3291.1 纺织 纺织材料性能和试验术语 第1部分：纤维和纱线 GB/T 3291.3 纺织 纺织材料性能和试验术语 第3部分：通用 GB/T 4146.1 纺织品 化学纤维 第1部分：属名 GB/T 4146.3 纺织品 化学纤维 第3部分：检验术语 GB/T 6502 化学纤维 长丝取样方法 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 14343 化学纤维 长丝线密度试验方法 GB/T 17984 麻花钻技术条件 3 术语和定义 GB/T 3291.1、GB/T 3291.3、GB/T 4146.1 和 GB/T 4146.3 界定的以及下列术语和定义适用于本文件。 3.1 长丝耐磨性（abrasion performance of yarns） 长丝耐受外力磨损的性能，一般以试样反复受磨致断的摩擦次数表示。 3.2 摩擦子（friction contact） 与超高分子量聚乙烯长丝发生摩擦作用的介质。 3.3 摩擦次数（number of frictions） 摩擦子在长丝表面沿轴向往复摩擦，直至长丝断裂时的往复次数。 3.4 往复摩擦距离（friction length） 摩擦子对试样进行往复摩擦的运动行程。 4 试验方法 4.1 原理 采用规定粗糙度的摩擦子，在规定条件下对试样进行往复摩擦，记录试样断裂时的摩擦次数，以评价耐磨性能。 4.2 仪器与工具 4.2.1 耐磨测试仪 由工作台、三个滑轮及传动装置组成。两个滑轮与摩擦子安装在机架上，由传动装置驱动沿长丝轴向运动，使摩擦子在长丝表面进行往复摩擦。往复摩擦距离为 2.5 cm，长丝对摩擦子的包角为 110°。配备计数装置记录摩擦次数。 4.2.2 摩擦子 采用直径 0.9 mm±0.05 mm、符合 GB/T 17984 要求的钻头直柄段或等效直钢杆，其表面粗糙度 Ra 为 0.7 μm～0.9 μm。 4.2.3 砝码 用于施加规定张力。 4.2.4 粗糙度仪 用于测量摩擦子表面粗糙度。 4.3 试验用大气条件 在常温常压条件下进行。 4.4 试验条件 4.4.1 张力：按实测线密度计算，为（0.441±0.044）cN/dtex。 4.4.2 摩擦频率：（115±3）次/min。 4.4.3 摩擦角度：110°。 4.4.4 往复摩擦距离：2.5 cm。 4.5 取样 按 GB/T 6502 规定取样，取 20 个卷装或根据试验精度要求确定取样量，并在与试验条件相同的大气中调湿平衡至少 4 h。 4.6 试验步骤 4.6.1 使用粗糙度仪检测摩擦子表面，选取 Ra 为 0.7 μm～0.9 μm 的摩擦子。 4.6.2 将卷装丝头引出，去除表层丝。 4.6.3 裁取一段长丝，一端固定于仪器支架，另一端按规定路径绕过滑轮和摩擦子，并悬挂砝码施加张力。 4.6.4 启动仪器进行摩擦，同时计数器开始记录。 4.6.5 当试样断裂时，记录摩擦次数，并更换摩擦子进行下一次试验。 4.6.6 重复上述步骤，完成全部试验。 4.7 结果计算 以 5 次试验结果的算术平均值表示一个卷装的耐磨性能。
