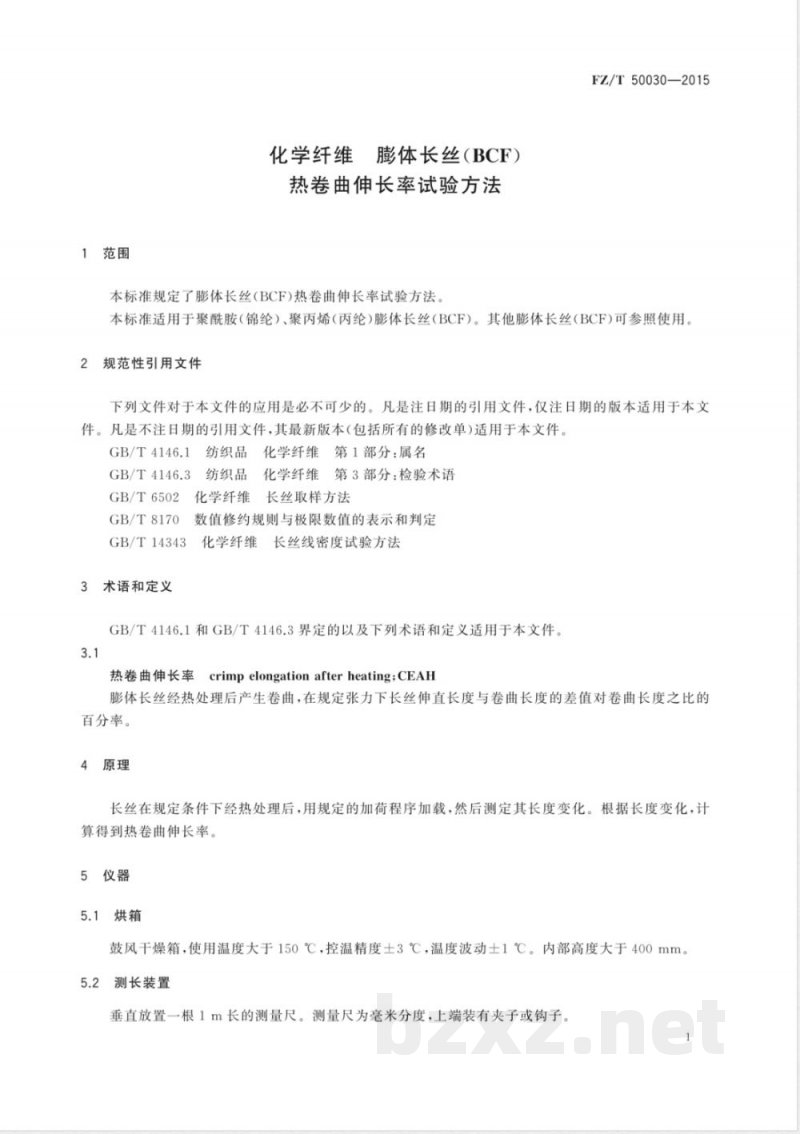

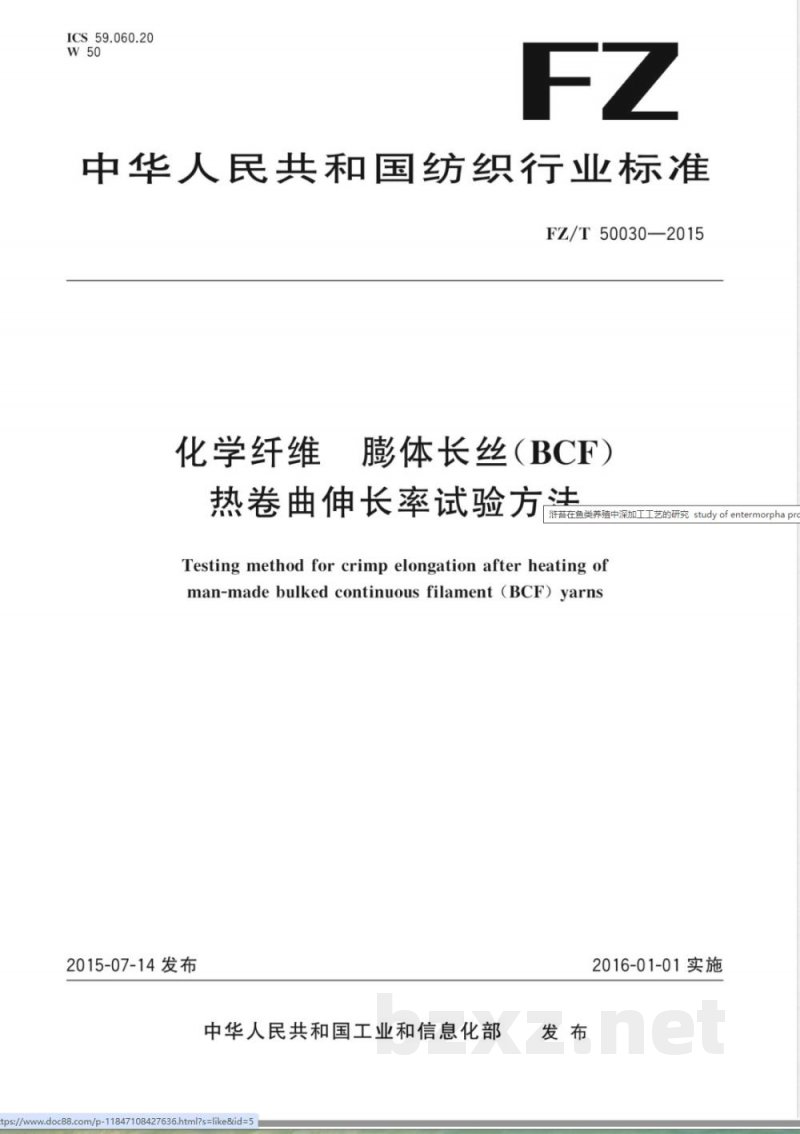

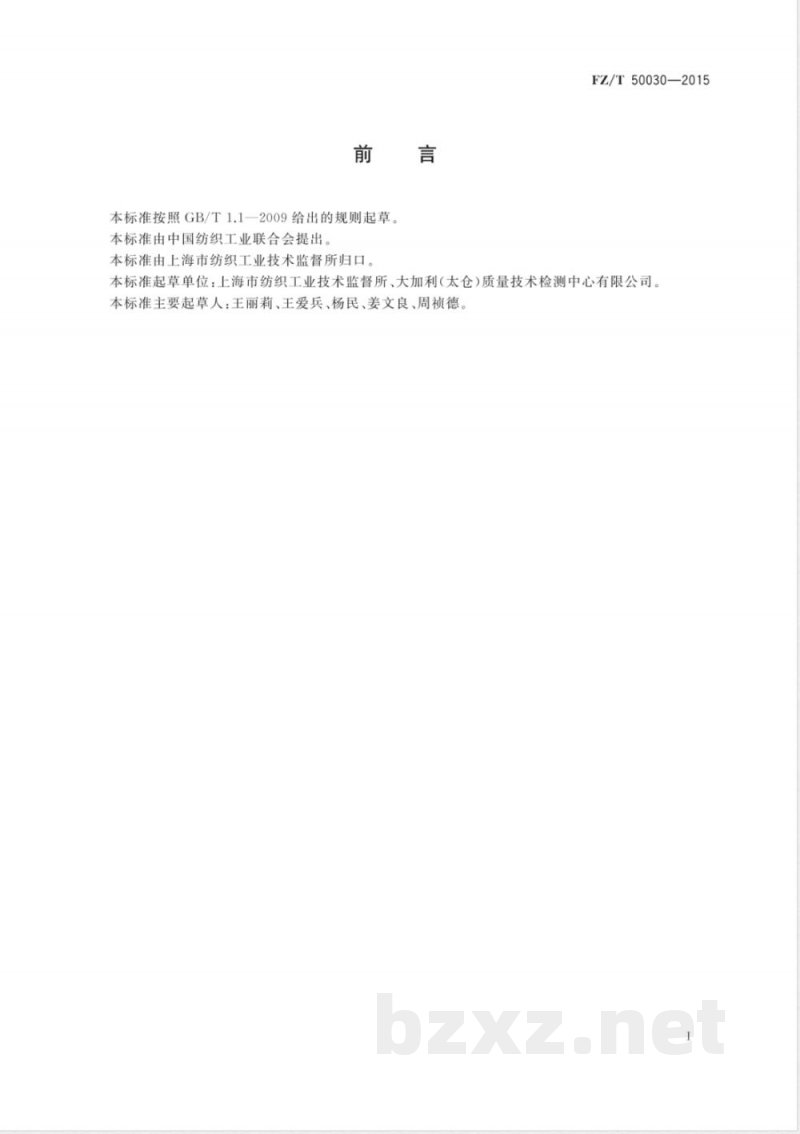

ICS 59.060.20 W 50 中华人民共和国纺织行业标准 FZ/T 50030—2015 化学纤维 膨体长丝（BCF）热卷曲伸长率试验方法 Testing method for crimp elongation after heating of man-made bulked continuous filament (BCF) yarns 2015-07-14 发布 2016-01-01 实施 发布单位：中华人民共和国工业和信息化部 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由中国纺织工业联合会提出，由上海市纺织工业技术监督所归口。 本标准起草单位：上海市纺织工业技术监督所、大加利（太仓）质量技术检测中心有限公司。 本标准主要起草人：王丽莉、王爱兵、杨民、姜文良、周祯德。 1 范围 本标准规定了膨体长丝（BCF）热卷曲伸长率的试验方法。 本标准适用于聚酰胺（锦纶）、聚丙烯（丙纶）膨体长丝（BCF），其他类型膨体长丝可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅该日期对应的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 4146.1 纺织品 化学纤维 第1部分：属名 GB/T 4146.3 纺织品 化学纤维 第3部分：检验术语 GB/T 6502 化学纤维 长丝取样方法 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 14343 化学纤维 长丝线密度试验方法 3 术语和定义 GB/T 4146.1 和 GB/T 4146.3 界定的以及下列术语和定义适用于本文件。 3.1 热卷曲伸长率（crimp elongation after heating，CEAH） 膨体长丝经热处理后产生卷曲，在规定张力下，长丝伸直长度与卷曲长度的差值与卷曲长度之比的百分率。 4 原理 试样在规定条件下进行热处理后，按规定加荷程序加载，并测定其长度变化，根据长度变化计算热卷曲伸长率。 5 仪器 5.1 烘箱 采用鼓风干燥箱，使用温度大于150℃，控温精度为±3℃，温度波动为±1℃，内部高度大于400 mm。 5.2 测长装置 垂直设置一根1 m长的测量尺，分度为毫米，上端配有夹子或钩子。 5.3 试样架 高度约400 mm，上部带挂钩，能保证试样对折后垂直悬挂。 5.4 其他辅助设备 包括带钩重锤、秒表等。 6 试验通则 6.1 取样 散件样品按需取样；批量样品按 GB/T 6502 规定抽取实验室样品。 6.2 试验次数 每个卷装试验两次。 6.3 试验大气条件 锦纶：温度（20±2）℃，相对湿度（65±3）%；丙纶：温度（20±2）℃，相对湿度（65±5）%。 6.4 热处理温度 锦纶：120℃；丙纶：100℃。 6.5 热处理时间 （10±1）min。 6.6 轻、重负荷 轻负荷按实际线密度的 0.0018（1±3%）cN/dtex 计算；重负荷按实际线密度的 0.4414（1±3%）cN/dtex 计算。 7 试验步骤 7.1 若未知试样实际线密度，按 GB/T 14343 测定。 7.2 接通烘箱电源，加热至规定温度。 7.3 每个卷装去除表层丝，剪取 750 mm～800 mm 长的第一个试样；再去除 5 m 以上丝后剪取第二个试样。 7.4 在试样两端各取 40 mm～50 mm 折回并打结，形成两个圆环。 7.5 将试样对折，使两个圆环重合并挂在试样架上。 7.6 将试样架放入烘箱，待温度恢复至规定值后开始计时，按规定时间取出。 7.7 将试样在规定大气条件下平衡不少于 2 h。 7.8 将试样一端固定在测长装置上。 7.9 在另一端施加轻负荷，持续 30 s，在试样上标记相距（500±10）mm 的两点，测得伸直长度 L1（精确至 1 mm）。 7.10 更换为重负荷，持续 30 s，测量两标记间距离，得到卷曲长度 L2（精确至 1 mm）。 7.11 按上述步骤重复测试其余试样。 8 结果计算 8.1 热卷曲伸长率按规定公式计算。
