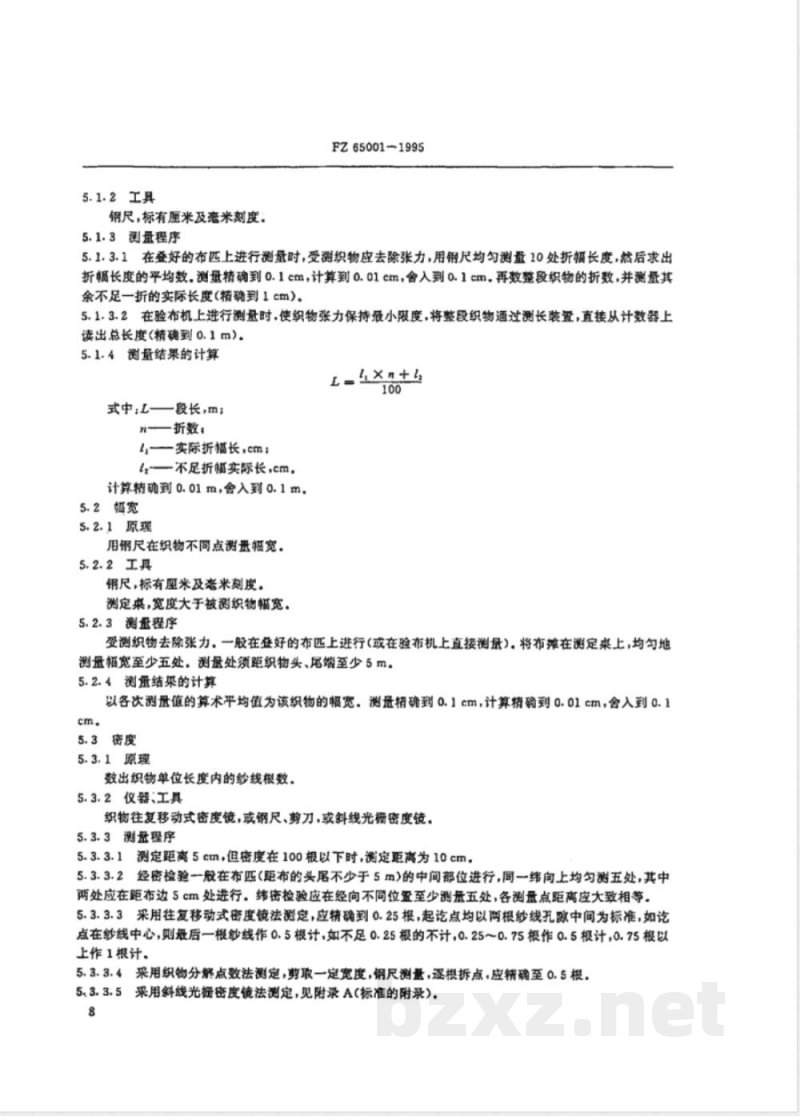

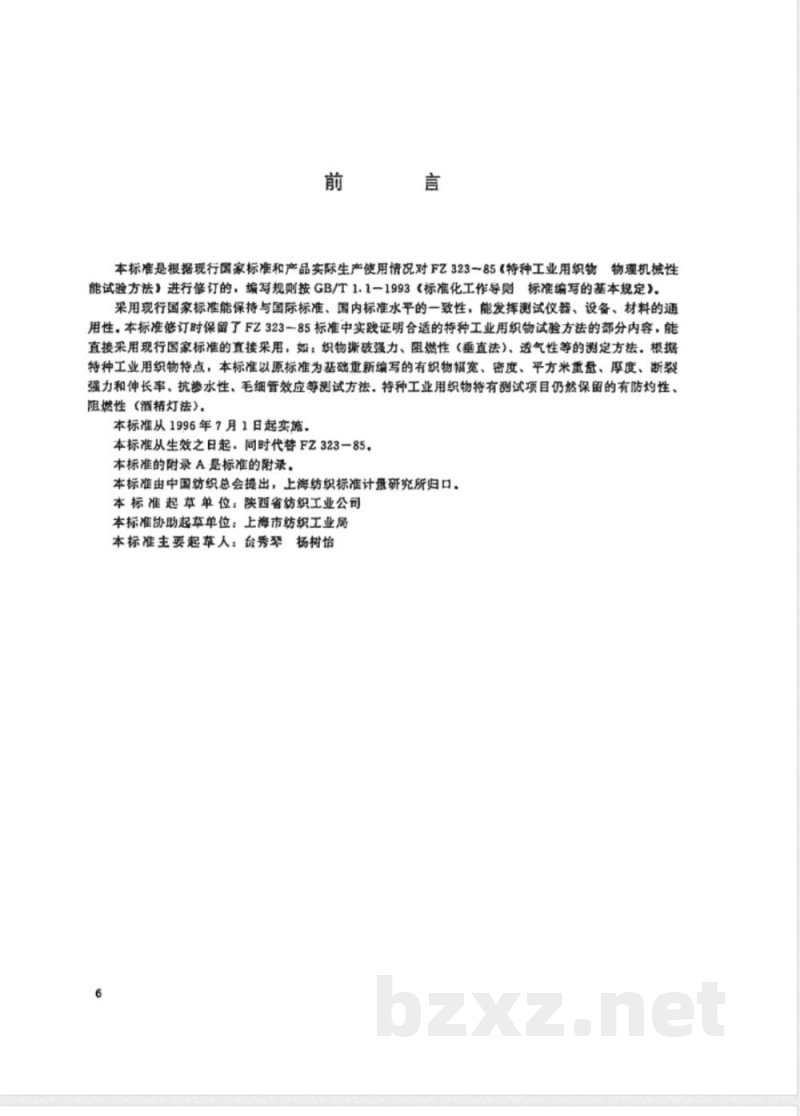

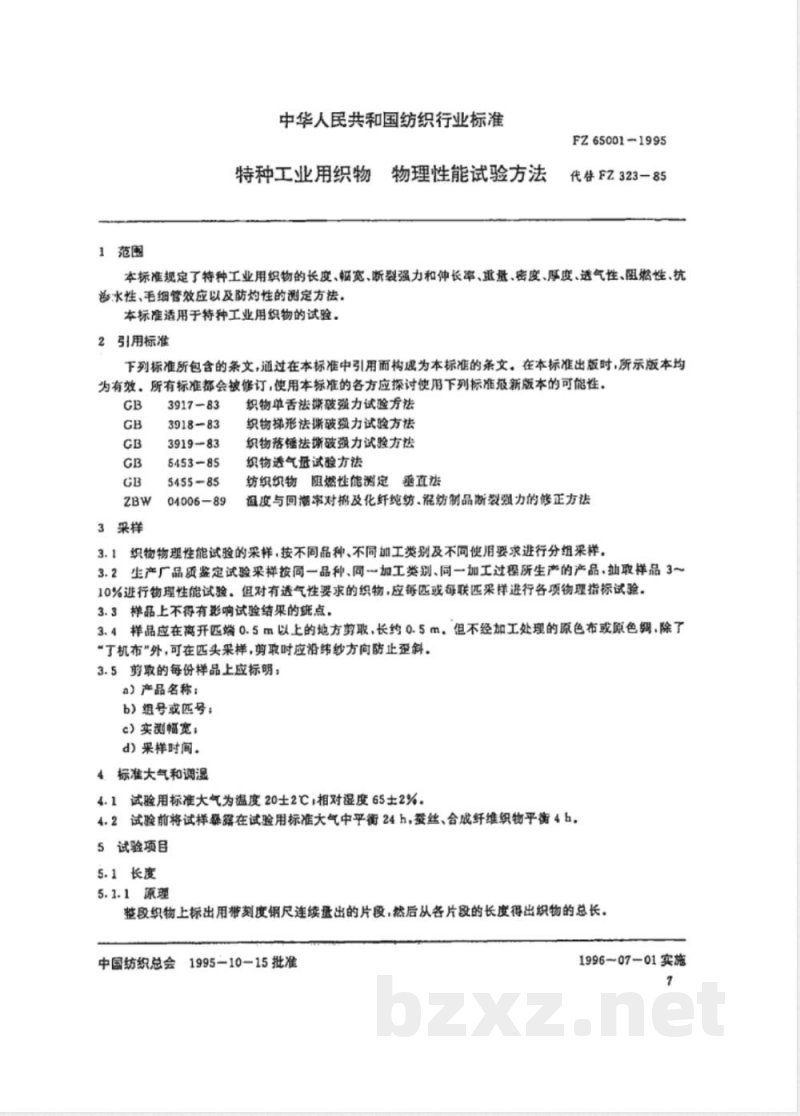

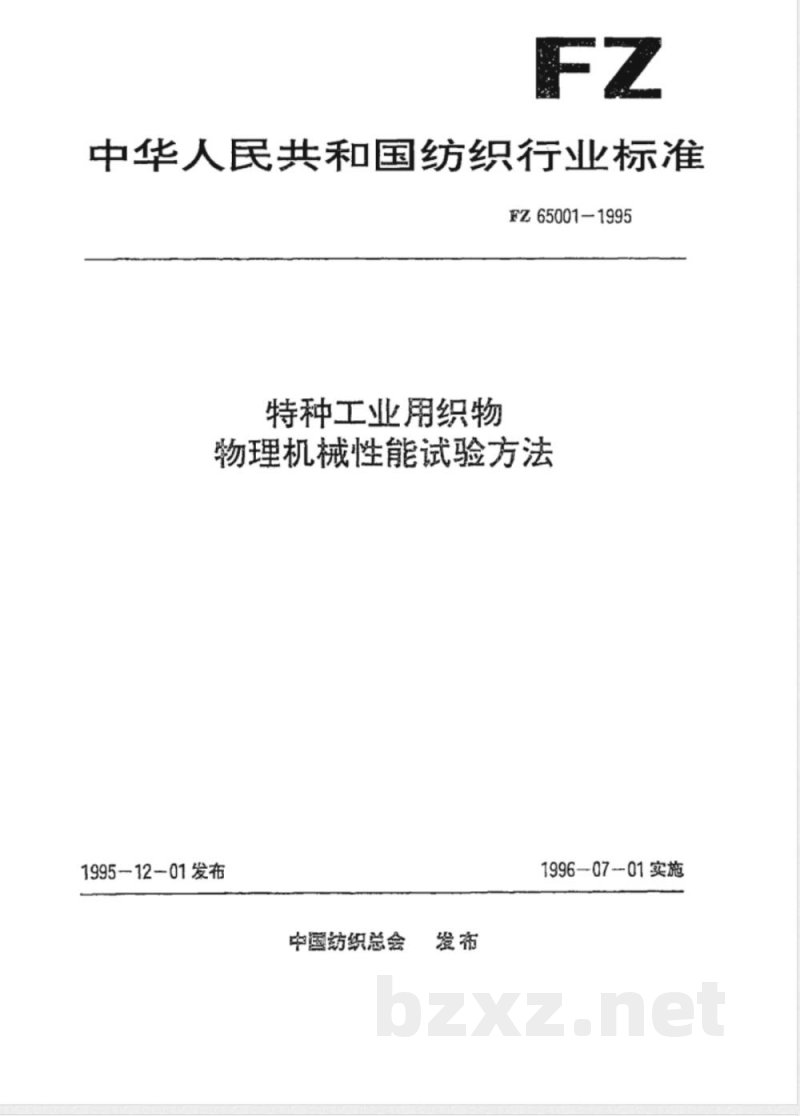

中华人民共和国纺织行业标准 FZ 65001—1995 代替 FZ 323—85 特种工业用织物物理机械性能试验方法 1995-12-01 发布 1996-07-01 实施 中国纺织总会 发布 前言 本标准根据现行国家标准及产品实际生产使用情况，对 FZ 323—85《特种工业用织物物理机械性能试验方法》进行修订，编写规则按 GB/T 1.1—1993《标准化工作导则 标准编写的基本规定》。 修订过程中，保留了原标准中经实践验证适用的试验方法，并尽可能采用现行国家标准，以保持与国际标准和国内标准的一致性，提高测试仪器、设备和材料的通用性。对于织物撕破强力、阻燃性（垂直法）、透气性等项目，直接采用现行国家标准方法；同时根据特种工业用织物特点，对织物幅宽、密度、平方米重量、厚度、断裂强力和伸长率、抗渗水性、毛细管效应等测试方法进行了重新编写；并保留了防灼性、阻燃性（酒精灯法）等试验项目。 本标准自 1996 年 7 月 1 日起实施，并同时代替 FZ 323—85。本标准附录 A 为标准的组成部分。 本标准由中国纺织总会提出，由上海纺织标准计量研究所归口。 本标准起草单位：陕西省纺织工业公司。 协助起草单位：上海市纺织工业局。 主要起草人：台秀琴、杨树恰。 1 范围 本标准规定了特种工业用织物的长度、幅宽、断裂强力和伸长率、重量、密度、厚度、透气性、阻燃性、抗渗水性、毛细管效应以及防灼性的测定方法。 本标准适用于特种工业用织物的物理性能试验。 2 引用标准 下列标准通过引用构成本标准的条文。使用时应采用其最新版本： GB 3917 织物单舌法撕破强力试验方法 GB 3918 织物梯形法撕破强力试验方法 GB 3919 织物落锤法撕破强力试验方法 GB 5453 织物透气量试验方法 GB 5455 纺织织物阻燃性能测定（垂直法） ZBW 04006 温湿度与回潮率对棉及化纤纯纺、混纺制品断裂强力的修正方法 3 采样 3.1 织物物理性能试验应根据不同品种、加工类别及使用要求进行分组采样。 3.2 生产厂品质鉴定试验，应按同一品种、同一加工类别及同一加工过程生产的产品抽取 3%～10% 的样品进行试验。对于有透气性要求的织物，应逐匹或逐联匹采样。 3.3 样品不得含有影响试验结果的疵点。 3.4 样品应在距匹端 0.5 m 以上处剪取，长度约 0.5 m。未加工的原色布或原色绸（除“了机布”外）可在匹头取样。剪取时应沿纬纱方向，避免歪斜。 3.5 每份样品应标明：产品名称、组号或匹号、实测幅宽及采样时间。 4 标准大气和调湿 4.1 试验用标准大气条件为：温度（20±2）℃，相对湿度（65±2）%。 4.2 试验前试样应在上述标准大气中调湿平衡 24 h；蚕丝及合成纤维织物调湿时间不少于 4 h。 5 试验项目 5.1 长度 5.1.1 原理 在整段织物上标出用带刻度钢尺连续测量的片段，通过各片段长度计算织物总长度。 5.1.2 工具 钢尺，具有厘米和毫米刻度。 5.1.3 测量程序 5.1.3.1 在叠好的布匹上测量时，应去除织物张力，用钢尺均匀测量 10 处折幅长度，取平均值。测量精确到 0.1 cm，计算到 0.01 cm，修约到 0.1 cm。同时统计整段织物折数，并测量不足一折的长度（精确到 1 cm）。 5.1.3.2 在验布机上测量时，应保持织物张力最小，使织物通过测长装置，从计数器直接读取总长度（精确到 0.1 m）。 5.1.4 结果计算 织物长度按下式计算： L = (i × n + h) / 100 式中：L 为段长（m）；i 为平均折幅长度（cm）；n 为折数；h 为不足折幅的实际长度（cm）。计算精确到 0.01 m，修约到 0.1 m。 5.2 幅宽 5.2.1 原理 在织物不同位置用钢尺测量幅宽。 5.2.2 工具 钢尺（带厘米和毫米刻度）；测定桌（宽度大于织物幅宽）。 5.2.3 测量程序 将织物去除张力后平铺在测定桌上，均匀测量不少于 5 处，测量点距织物两端至少 5 m。 5.2.4 结果计算 取各次测量值的算术平均值作为幅宽。测量精确到 0.1 cm，计算到 0.01 cm，修约到 0.1 cm。 5.3 密度 （以下内容原文未完整提供）
