FZ/T 50059-2022合成纤维 单丝抗弯曲性能试验方法

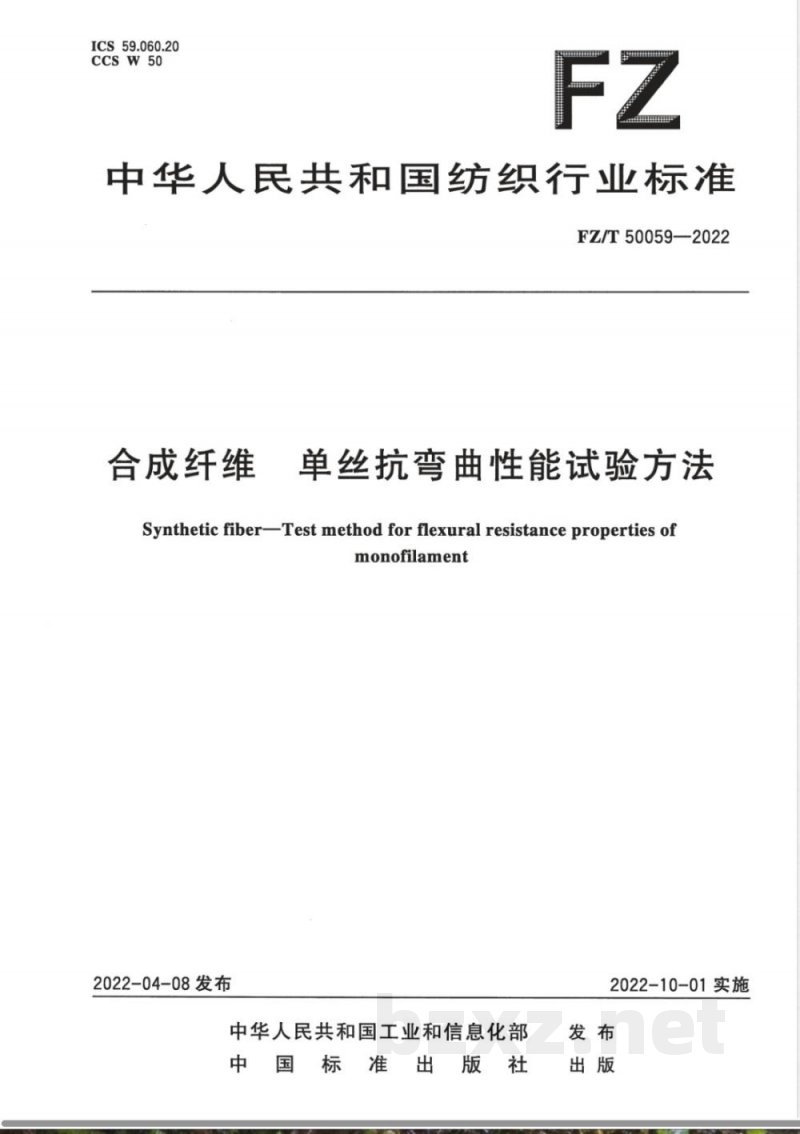

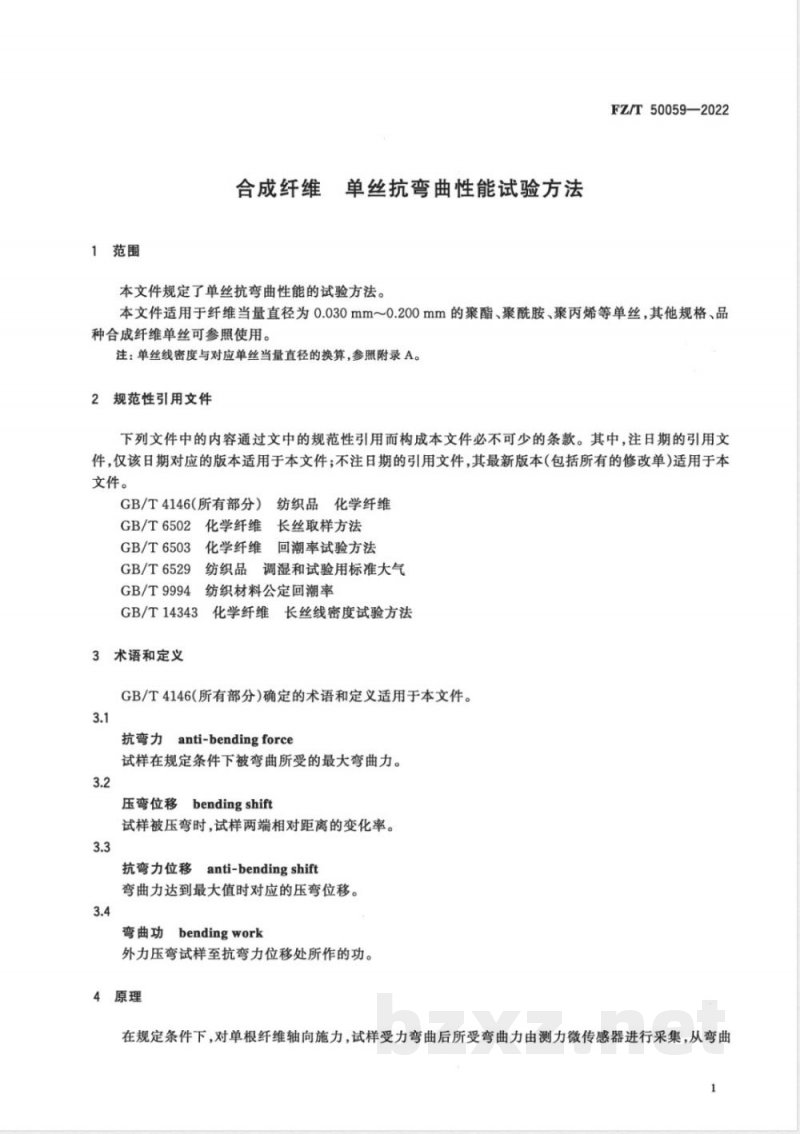

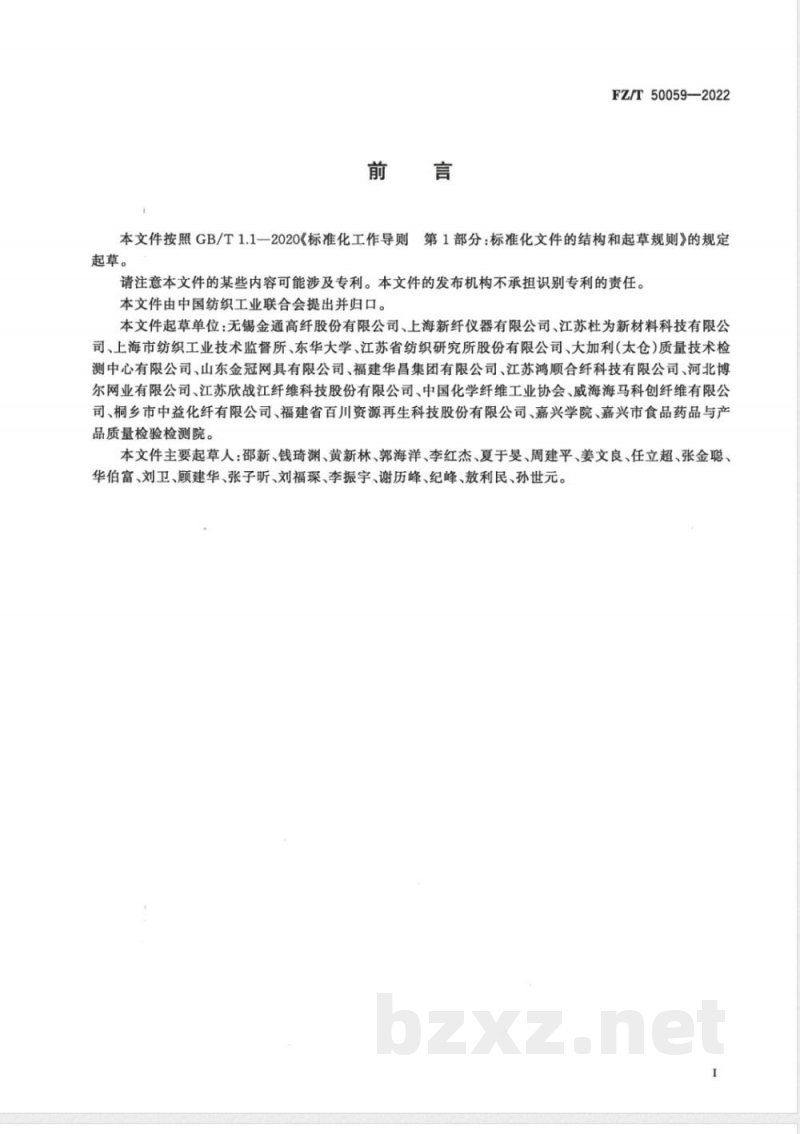

ICS 59.060.20 CCS W50 FZ 中华人民共和国纺织行业标准 FZ/T 50059—2022 合成纤维单丝抗弯曲性能试验方法 Synthetic fiber—Test method for flexural resistance properties of monofilament 2022-04-08 发布 2022-10-01 实施 中华人民共和国工业和信息化部 发布 前言 本文件按照 GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别专利的责任。 本文件由中国纺织工业联合会提出并归口。 本文件起草单位：无锡金通高纤股份有限公司、上海新纤仪器有限公司、江苏杜为新材料科技有限公司、上海市纺织工业技术监督所、东华大学、江苏省纺织研究所股份有限公司、大加利（太仓）质量技术检测中心有限公司、山东金冠网具有限公司、福建华昌集团有限公司、江苏鸿顺合纤科技有限公司、河北博尔网业有限公司、江苏欣战江纤维科技股份有限公司、中国化学纤维工业协会、威海海马科创纤维有限公司、桐乡市中益化纤有限公司、福建省百川资源再生科技股份有限公司、嘉兴学院、嘉兴市食品药品与产品质量检验检测院。 本文件主要起草人：邵新、钱琦渊、黄新林、郭海洋、李红杰、夏于曼、周建平、姜文良、任立超、张金聪、华伯富、刘卫、顾建华、张子昕、刘福琛、李振宇、谢历峰、纪峰、敖利民、孙世元。 1 范围 本文件规定了单丝抗弯曲性能的试验方法。 本文件适用于纤维当量直径为 0.030 mm～0.200 mm 的聚酯、聚酰胺、聚丙烯等单丝，其他规格和品种的合成纤维单丝可参照使用。 注：单丝线密度与对应单丝当量直径的换算参见附录A。 2 规范性引用文件 下列文件中的内容通过规范性引用构成本文件必不可少的条款。凡是注日期的引用文件，仅该版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 4146（所有部分） 纺织品 化学纤维 GB/T 6502 化学纤维长丝取样方法 GB/T 6503 化学纤维回潮率试验方法 GB/T 6529 纺织品 调湿和试验用标准大气 GB/T 9994 纺织材料公定回潮率 GB/T 14343 化学纤维长丝线密度试验方法 3 术语和定义 GB/T 4146（所有部分）界定的术语和定义适用于本文件。 3.1 抗弯力（anti-bending force） 试样在规定条件下被弯曲时所承受的最大弯曲力。 3.2 压弯位移（bending shift） 试样被压弯时，两端相对距离的变化量。 3.3 抗弯力位移（anti-bending shift） 弯曲力达到最大值时对应的压弯位移。 3.4 弯曲功（bending work） 外力使试样弯曲至抗弯力位移所做的功。 4 原理 在规定条件下，对单根纤维施加轴向作用力，使试样发生弯曲。弯曲过程中产生的力由测力微传感器采集，通过弯曲力-压弯位移曲线或数据采集系统获得抗弯力等指标，从而表征纤维的抗弯曲性能。 5 仪器、设备与工具 5.1 抗弯力仪 仪器设备应满足以下要求： a）能够显示或记录施加到试样上的弯曲力及对应的压弯位移值； b）能够绘制弯曲力-压弯位移曲线； c）配备适用于不同夹距长度的单纤维夹持器； d）夹持器移动速度可调； e）力值精度要求：量程范围在 50 mN 以内时，最小分度值为 0.01 mN；量程范围大于 50 mN 时，最小分度值为 0.1 mN；测量误差不超过 ±1%； f）位移指示误差不超过 0.02 mm； g）夹持长度误差不超过 0.02 mm； h）夹持器应保持等速移动； i）应具有用于精确校准仪器的装置。 5.2 其他试验工具 5.2.1 缕纱测长仪。 5.2.2 重力码若干。 5.2.3 悬挂支架。 5.2.4 镊子、剪刀、绒板、刷子等辅助工具。 6 试验通则 6.1 制样 将丝样用缕纱测长仪卷绕成 10 m 的圈状丝束，取下后在一端施加（0.05 ± 0.005）cN/dtex 的张力，另一端悬挂于支架上，保持垂直状态静置不少于 2 h，以消除丝束的卷曲应力。
