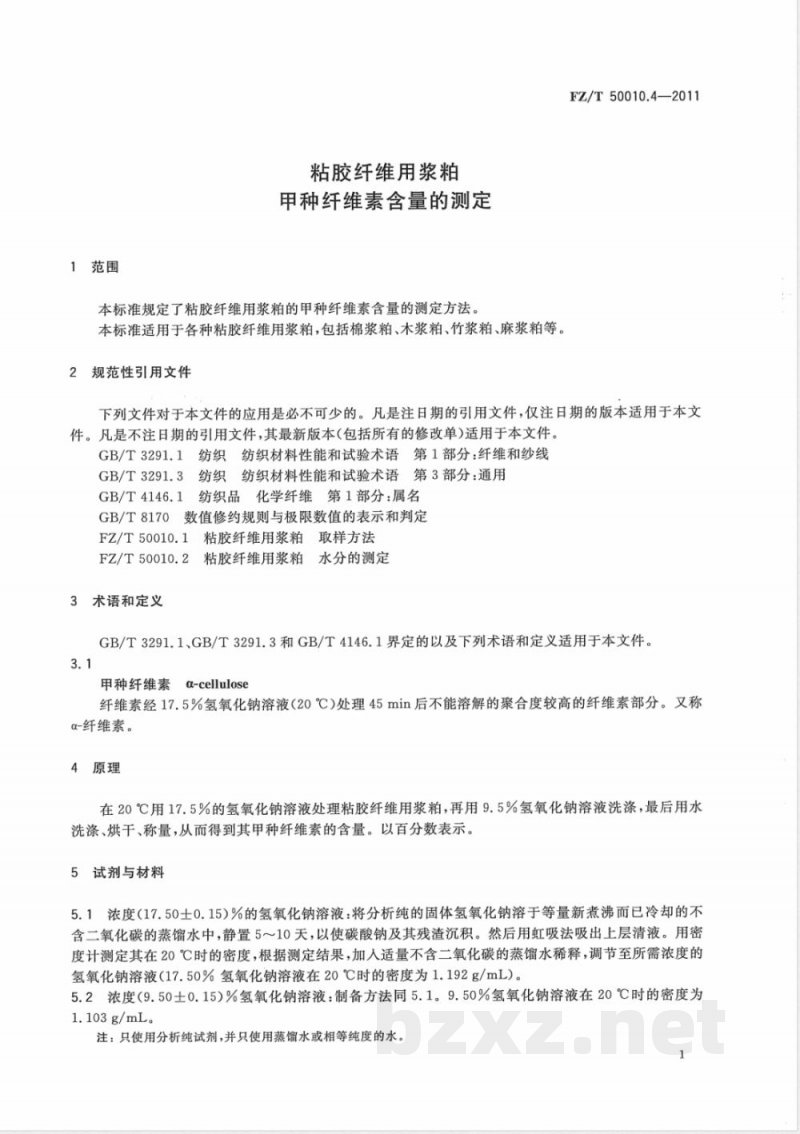

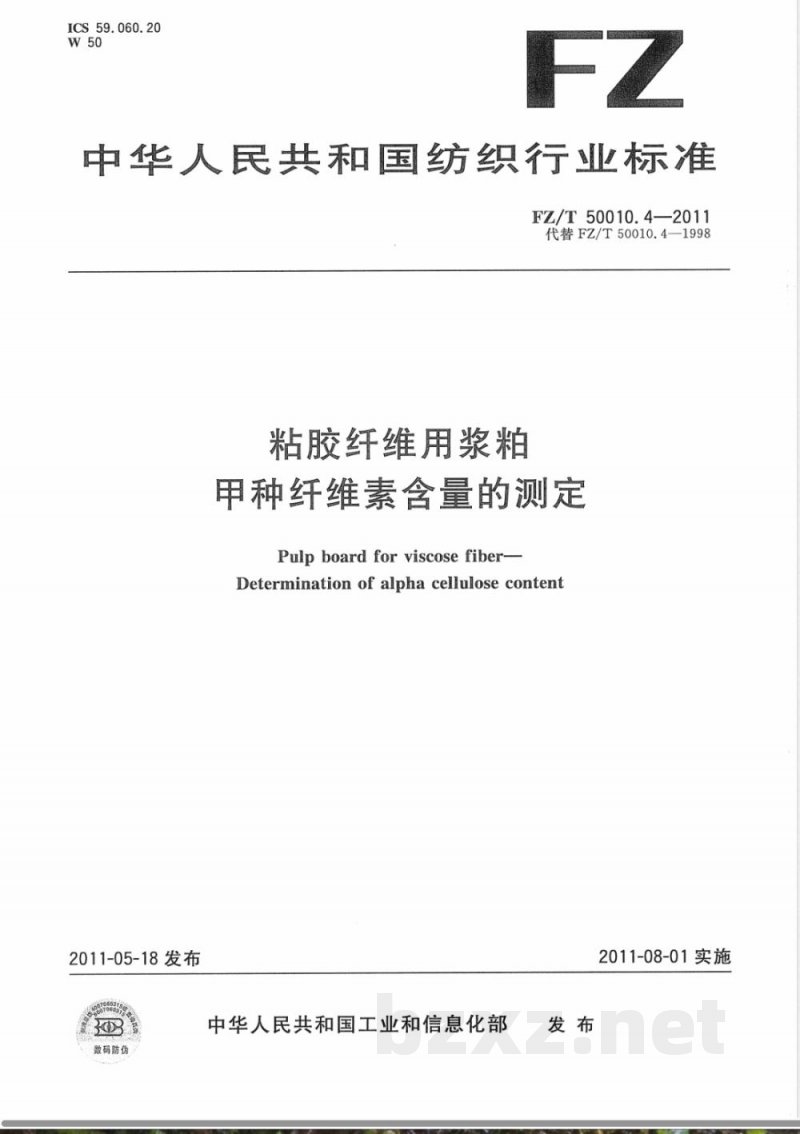

ICS 59.060.20 W50 FZ 中华人民共和国纺织行业标准 FZ/T 50010.4—2011 代替 FZ/T 50010.4—1998 粘胶纤维用浆甲种纤维素含量的测定 Pulpboard for viscose fiber—Determination of alpha cellulose content 2011-05-18 发布 2011-08-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准是对 FZ/T 50010.4—1998《粘胶纤维用浆粕甲种纤维素含量的测定》的修订。与原标准相比，除编辑性修改外，主要技术变化如下：扩大了适用范围，由棉浆粕、木浆粕扩展至棉浆粕、木浆粕、竹浆粕、麻浆粕等；删除了实验室大气条件章节；将“引用标准”改为“规范性引用文件”，并增加相关术语标准；新增“术语和定义”章节；将“试剂”改为“试剂与材料”；将“试样制备”调整为“试验通则”，并调整试验环境条件为温度（20±2）℃；修改了试验步骤中的搅拌方式、洗涤方式及温度条件；对计算公式进行了修订。 本标准由中国纺织工业协会提出，由上海市纺织工业技术监督所归口。 本标准起草单位：宜宾长毅浆有限责任公司、上海市纺织工业技术监督所、宜宾丝丽雅集团有限公司、中华人民共和国上海出入境检验检疫局。 本标准主要起草人：薛勤、黄俊、夏坚琴、李莉、朱洪坤、周祯德。 本标准所代替标准的历次版本发布情况为：FZ/T 50010.4—1998。 1 范围 本标准规定了粘胶纤维用浆粕中甲种纤维素含量的测定方法。 本标准适用于各种粘胶纤维用浆粕，包括棉浆粕、木浆粕、竹浆粕、麻浆粕等。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 3291.1 纺织 纺织材料性能和试验术语 第1部分：纤维和纱线 GB/T 3291.3 纺织 纺织材料性能和试验术语 第3部分：通用 GB/T 4146.1 纺织品 化学纤维 第1部分：属名 GB/T 8170 数值修约规则与极限数值的表示和判定 FZ/T 50010.1 粘胶纤维用浆粕取样方法 FZ/T 50010.2 粘胶纤维用浆粕水分的测定 3 术语和定义 GB/T 3291.1、GB/T 3291.3 和 GB/T 4146.1 界定的术语以及下列术语适用于本文件。 3.1 甲种纤维素（α-cellulose） 纤维素经 17.5% 氢氧化钠溶液（20℃）处理 45 min 后不能溶解的、聚合度较高的纤维素部分，又称 α-纤维素。 4 原理 在 20℃ 条件下，用 17.5% 的氢氧化钠溶液处理粘胶纤维用浆粕，再用 9.5% 的氢氧化钠溶液洗涤，随后用水洗涤、烘干并称量，从而计算得到甲种纤维素含量，以百分数表示。 5 试剂与材料 5.1 浓度为（17.50 ± 0.15）% 的氢氧化钠溶液：将分析纯固体氢氧化钠溶于等量新煮沸并冷却至不含二氧化碳的蒸馏水中，静置 5～10 天，使碳酸钠及残渣沉降。采用虹吸法取上层清液，在 20℃ 下用密度计测定密度，根据结果加入适量不含二氧化碳的蒸馏水进行稀释，配制至规定浓度（该溶液在 20℃ 时密度为 1.192 g/mL）。 5.2 浓度为（9.50 ± 0.15）% 的氢氧化钠溶液：制备方法同 5.1，该溶液在 20℃ 时密度为 1.103 g/mL。 注：试验中应使用分析纯试剂，并采用蒸馏水或同等纯度的水。
