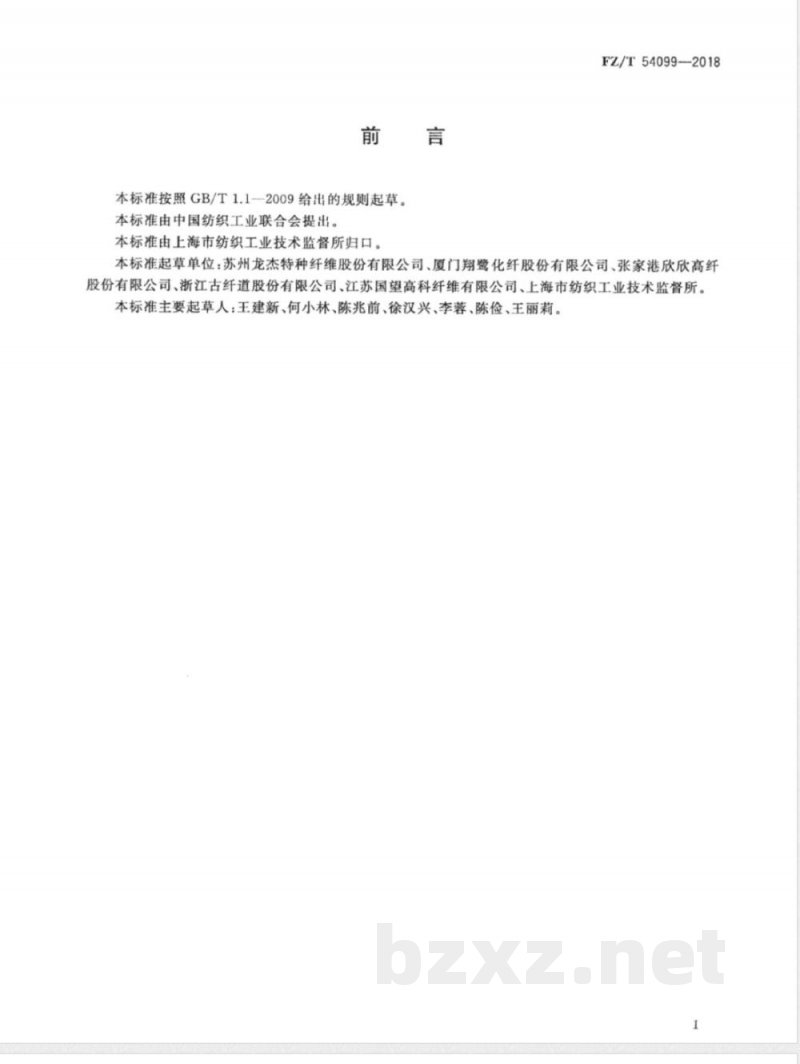

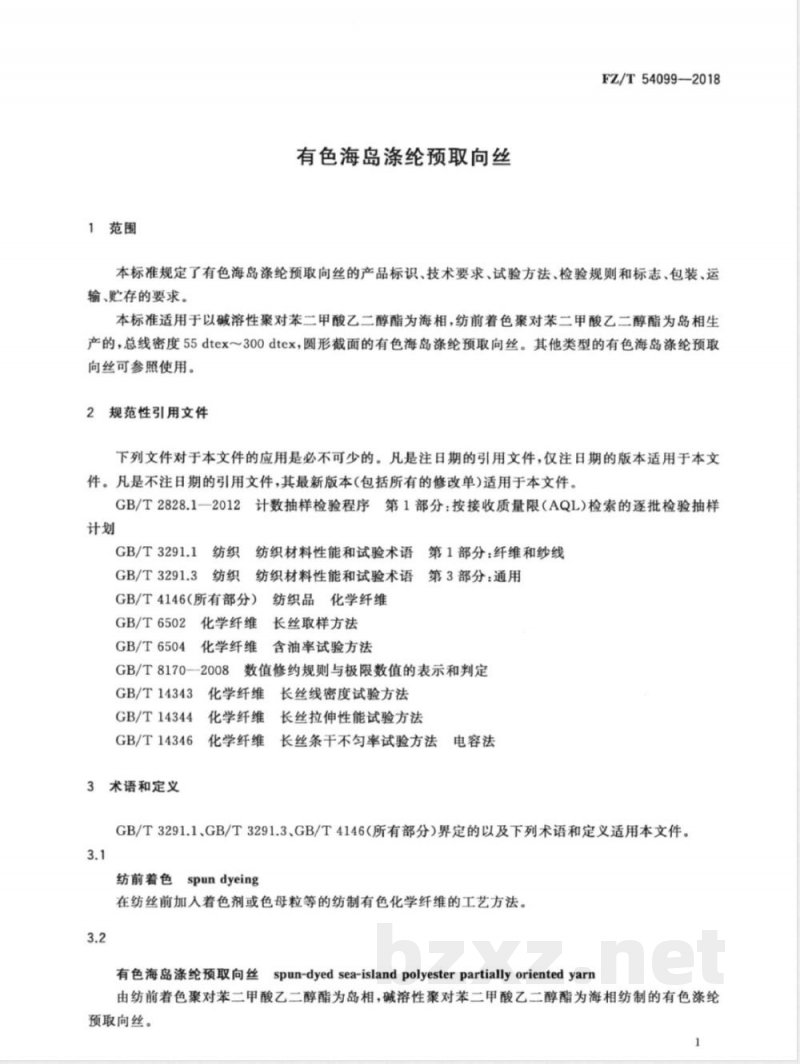

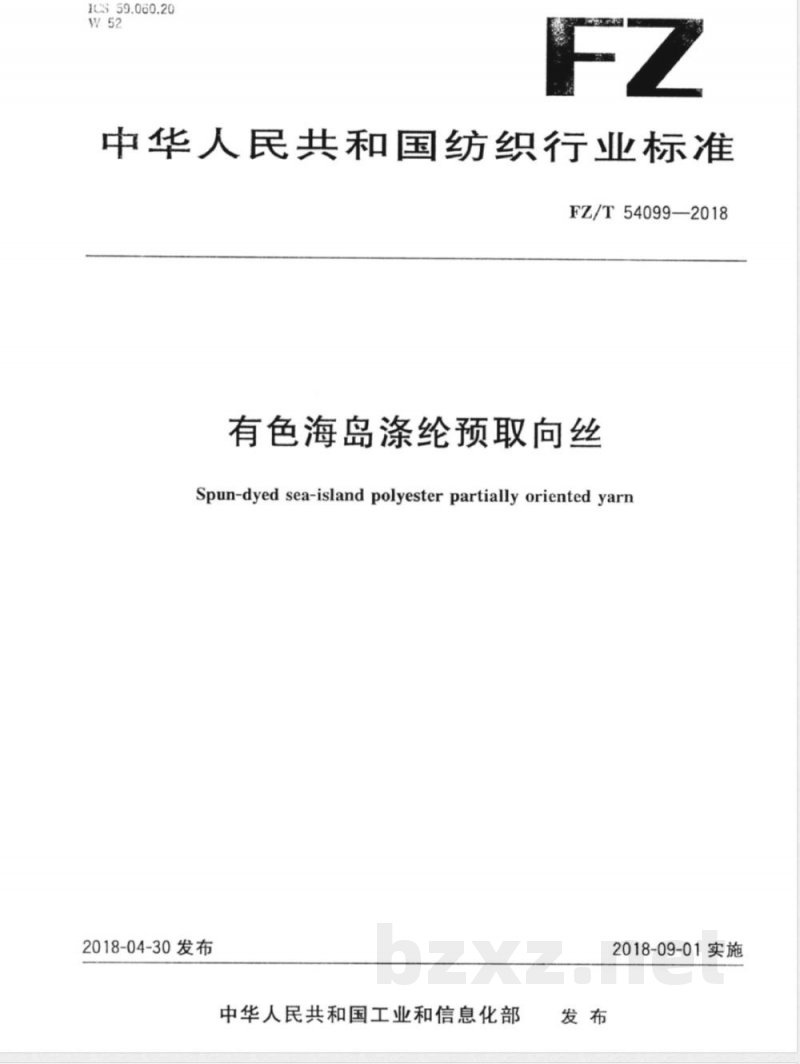

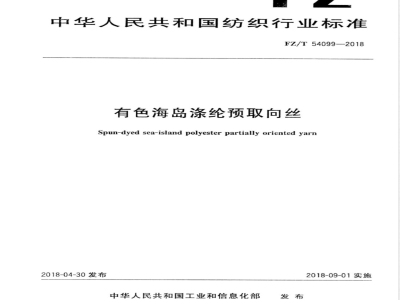

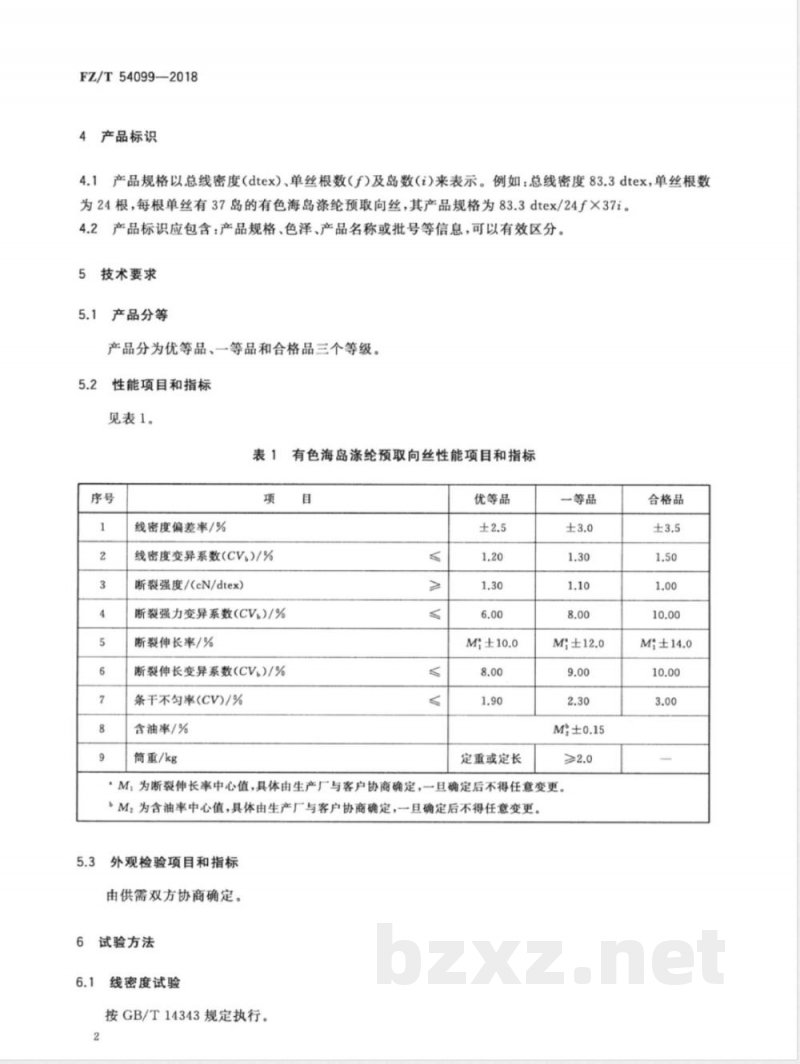

ICS59.060.20 W52 FZ FZ/T54099—2018 有色海岛涤纶预取向丝 Spun-dyed sea-island polyester partially oriented yarn 2018-04-30发布 中华人民共和国工业和信息化部发布 2018-09-01实施 前言 本标准按照GB/T1.1--2009给出的规则起草，由中国纺织工业联合会提出，上海市纺织工业技术监督所归口。标准起草单位包括苏州龙杰特种纤维股份有限公司、厦门翔鹭化纤股份有限公司、张家港欣欣高纤股份有限公司、浙江古纤道股份有限公司、江苏国望高科纤维有限公司、上海市纺织工业技术监督所。主要起草人：王建新、何小林、陈兆前、徐汉兴、李蓉、陈俭、王丽莉。 1 范围 本标准规定了有色海岛涤纶预取向丝的产品标识、技术要求、试验方法、检验规则以及标志、包装、运输和贮存的要求。本标准适用于以碱溶性聚对苯二甲酸乙二醇酯为海相，纺前着色聚对苯二甲酸乙二醇酯为岛相生产的总线密度55dtex～300dtex、圆形截面的有色海岛涤纶预取向丝。其他类型的有色海岛涤纶预取向丝可参照使用。 2 规范性引用文件 下列文件对于本标准的应用是必不可少的： - GB/T2828.1—2012 计数抽样检验程序 第1部分：按接收质量限(AQL)检索的逐批检验抽样计划 - GB/T3291.1 纺织材料性能和试验术语 第1部分：纤维和纱线 - GB/T3291.3 纺织材料性能和试验术语 第3部分：通用 - GB/T4146（所有部分） 纺织品化学纤维 - GB/T6502 长丝取样方法 - GB/T6504 化学纤维含油率试验方法 - GB/T8170—2008 数值修约规则与极限数值的表示和判定 - GB/T14343 化学纤维长丝线密度试验方法 - GB/T14344 长丝拉伸性能试验方法 - GB/T14346 长丝条干不匀率试验方法 3 术语和定义 3.1 纺前着色（spun dyeing） 在纺丝前加入着色剂或色母粒等的纺制有色化学纤维的工艺方法。 3.2 有色海岛涤纶预取向丝（spun-dyed sea-island polyester partially oriented yarn） 由纺前着色聚对苯二甲酸乙二醇酯为岛相，碱溶性聚对苯二甲酸乙二醇酯为海相纺制的有色涤纶预取向丝。 4 产品标识 4.1 产品规格以总线密度（dtex）、单丝根数（f）及岛数（i）表示。例如，总线密度83.3dtex，单丝根数24根，每根单丝37岛的有色海岛涤纶预取向丝，其产品规格为83.3dtex/24f×37i。 4.2 产品标识应包含产品规格、色泽、产品名称或批号等信息，以便有效区分。 5 技术要求 5.1 产品分等 产品分为优等品、一等品和合格品三个等级。 5.2 性能项目和指标见表1。 表1 有色海岛涤纶预取向丝性能项目和指标 序号 | 项目 | 优等品 | 一等品 | 合格品 1 | 线密度偏差率/% | ±2.5 | ±3.0 | ±3.5 2 | 线密度变异系数(CV)/% | 1.20 | 1.30 | 1.50 3 | 断裂强度/(cN/dtex) | 1.30 | 1.10 | 1.00 4 | 断裂强力变异系数(CV)/% | 6.00 | 8.00 | 10.00 5 | 断裂伸长率/% | Mi±10.0 | M±12.0 | Mi±14.0 6 | 断裂伸长变异系数(CV)/% | 8.00 | 9.00 | 10.00 7 | 条干不匀率(CV)/% | 1.90 | 2.30 | 3.00 8 | 含油率/% | 定重或定长 | M±0.15 | ≥2.0 说明：M为断裂伸长率中心值，含油率中心值由生产厂与客户协商确定，一旦确定不得任意变更。 6 外观检验项目和指标 由供需双方协商确定。 7 试验方法 7.1 线密度试验 按GB/T14343规定执行。 7.2 拉伸性能试验 按GB/T14344规定执行。 7.3 条干不匀率试验 按GB/T14346规定执行，试样速度100m/min，试验时间5min。 7.4 含油率试验 按GB/T6504规定执行。
