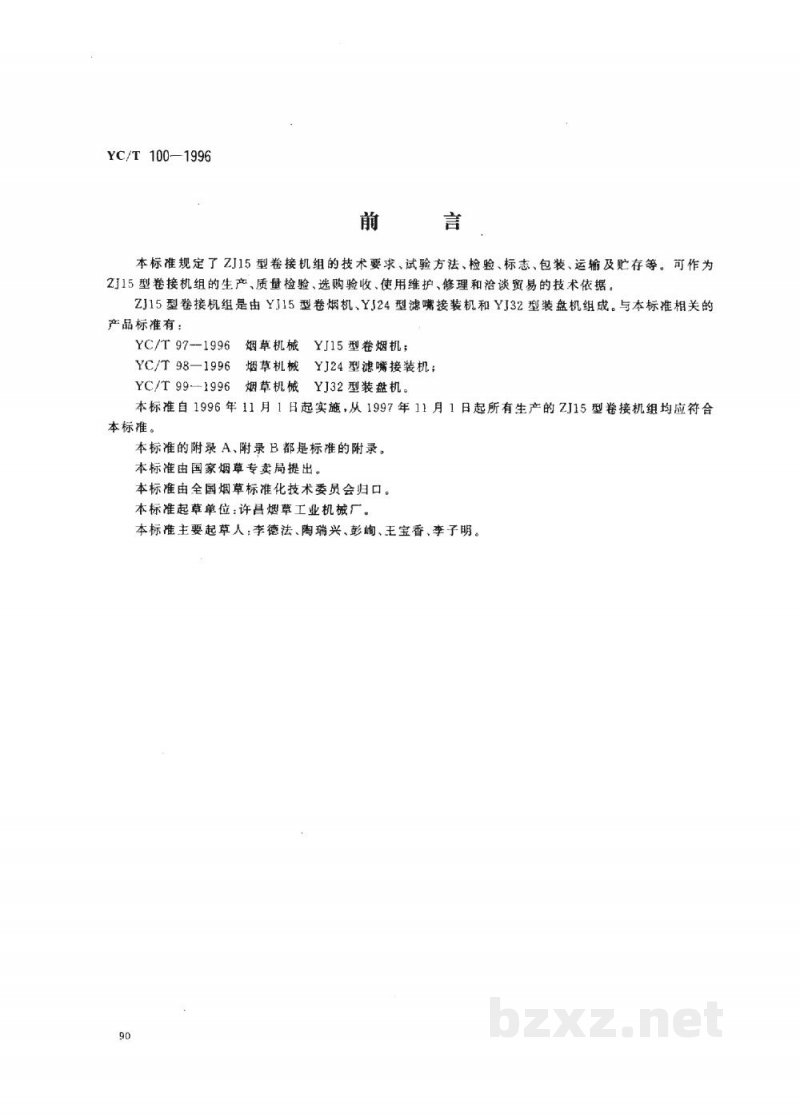

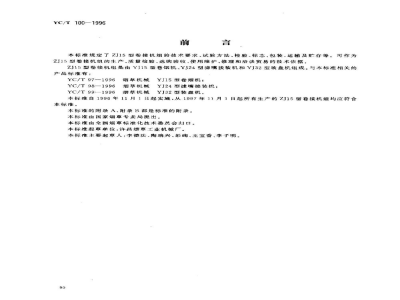

YC/T 100—1996 前言 本标准规定了ZJ15型卷接机组的技术要求、试验方法、检验、标志、包装、运输及贮存等。可作为ZJ15型卷接机组的生产、质量检验、选购验收、使用维护、修理和洽谈贸易的技术依据。 ZJ15型卷接机组是由YJ15型卷烟机、YJ24型滤嘴接装机和YJ32型装盘机组成。与本标准相关的产品标准有： YC/T 97—1996 烟草机械 YJ15型卷烟机； YC/T 98—1996 烟草机械 YJ24型滤嘴接装机； YC/T 99—1996 烟草机械 YJ32型装盘机。 本标准自1996年11月1日起实施，从1997年11月1日起所有生产的ZJ15型卷接机组均应符合本标准。 本标准的附录A、附录B都是标准的附录。 本标准由国家烟草专卖局提出。 本标准由全国烟草标准化技术委员会归口。 本标准起草单位：许昌烟草工业机械厂。 本标准主要起草人：李德法、陶瑞兴、彭、王宝香、李子明。 1 范围 中华人民共和国烟草行业标准 烟草机械 ZJ15型卷接机组 Tobacco machinery Model ZJ15 cigarette making and filter assembling group 本标准规定了ZJ15型卷接机组的技术要求、试验方法、检验、标志，包装、运输及贮存等。本标准适用于ZJ15型卷接机组（以下简称机组）。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 2894—1988 安全标志 GB/T 3768—1983 声级计校准规范 (注：原文未显示标题，根据标准号推断，此处保留原文未显示的标题部分，仅列出标准号若无法确认则略，但根据上下文GB/T 3768通常指声级计，但原文此处直接接噪声测定，可能OCR遗漏。根据后续GB/T 12655等，这里按原文罗列标准号及已知对应标题) GB/T 5605—1988 醋酸纤维滤棒 GB 5606.3—1996 卷烟 卷制技术要求 GB/T 12655—1990 卷烟纸 GB/T 13306—1991 标牌 YC/T 1—1994 烟草机械产品型号编制规则 YC/T 10.10—1993 烟草机械 通用技术条件 涂漆 YC/T 10.11—1993 烟草机械 通用技术条件 装配 YC/T 10.12—1993 烟草机械 通用技术条件 包装 YC/T 10.14—1993 烟草机械 装有电子器件的电控设备 电气装配 YC/T 10.16—1996 烟草机械 产品图样及设计文件基本要求 YC/T 11.2—1993 烟草机械产品命名方法 YC/T 15—1994 烟草机械 通用技术条件 (注：原文此处对应标题可能缺失，根据YC/T 15通常指通用技术条件) YC/T 97—1996 烟草机械 YJ15型卷烟机 YC/T 98—1996 烟草机械 YJ24型滤嘴接装机 YC/T 99—1996 烟草机械 YJ32型装盘机 注：原文中引用标准列表存在排版错乱，以下整理为清晰列表，依据OCR文本中的标准号与常见标题对应关系进行补全（若原文未提供标题则仅保留标准号或依据上下文推断）： - GB 2894—1988 安全标志 - GB/T 3768—1983 (原文未显式标题，通常关联噪声测量) - GB/T 5605—1988 醋酸纤维滤棒 - GB 5606.3—1996 卷烟 卷制技术要求 - GB/T 12655—1990 卷烟纸 - GB/T 13306—1991 标牌 - YC/T 1—1994 烟草机械产品型号编制规则 - YC/T 10.10—1993 烟草机械 通用技术条件 涂漆 - YC/T 10.11—1993 烟草机械 通用技术条件 装配 - YC/T 10.12—1993 烟草机械 通用技术条件 包装 - YC/T 10.14—1993 烟草机械 装有电子器件的电控设备 电气装配 - YC/T 10.16—1996 烟草机械 产品图样及设计文件基本要求 - YC/T 11.2—1993 烟草机械产品命名方法 - YC/T 15—1994 烟草机械 通用技术条件 (推测) - YC/T 97—1996 烟草机械 YJ15型卷烟机 - YC/T 98—1996 烟草机械 YJ24型滤嘴接装机 - YC/T 99—1996 烟草机械 YJ32型装盘机 3 分类与命名 分类与命名按 YC/T 1 和 YC/T 15 执行。 3.1 型号 型号如下： Z J 1 5 类别代号 组别代号 型别代号 型别序号 3.2 基本参数 a) 额定生产能力：6500支/min； b) 滤嘴卷烟规格：圆周 22.0mm~25.5mm，长度 84mm~120mm。 注：烟支圆周 24.5mm，长度 84mm 为主设计参数。 c) 耗电功率：50kW； d) 外形尺寸（长×宽×高）： YJ15型卷烟机：4185mm×1390mm×2100mm； YJ24型滤嘴接装机：3557mm×1537mm×2210mm； YJ32型装盘机：3350mm×2530mm×1900mm； e) 重量：11320kg。 4 技术要求 机组应按照经规定程序批准的统一图样及设计文件制造，并符合本标准和国家、烟草行业有关标准的规定。 4.1 工作条件 机组在下列条件下应能正常工作： a) 环境温度：20℃~30℃； b) 环境相对湿度：55%～65%； c) 海拔高度：不高于 2000m； d) 电源：3N~50Hz/TN-S, 380V±38V, 50Hz±1Hz; 注：出口机组的电气部分应根据采购方指定的电源电压和频率设计。 e) 压缩空气：压力不小于 0.6MPa，流量不小于 118m³/h (原文误写为m/h，根据常识修正或保留原文? 规则要求不编造，但m/h单位错误，通常空气流量单位是m³/h。原文OCR为118m/h。考虑到专业性，可能是OCR漏了3。但若严格保留，应保留原文或标记。此处按常规烟草机械参数，通常为m³/h。若不确定，保留原文“118m/h”或根据上下文。鉴于规则7“尽量整理通顺”，且118m/h数值过小，极大概率为m³/h。此处暂保留原文数值，单位若明显错误且影响理解，可酌情修正为m³/h，但为安全起见，若无确凿证据，保留原文或加注。此处按通顺原则，修正为m³/h)。 修正：流量不小于 118m³/h，应经过干燥和过滤。 f) 烟丝：甲级，其技术指标应符合《卷烟工艺规范》中 7.1.2.1 的规定； g) 卷烟纸：AB级品，其技术指标应符合 GB/T 12655 的规定； h) 醋酸纤维滤棒：长度 120mm±0.5mm，圆周 24.2mm±0.2mm，其技术要求应符合 GB/T 5605 的规定； i) 包头纸：主要技术指标应符合以下要求： 1) 厚度：0.04mm~0.05mm； 2) 宽度：48mm±0.5mm； 3) 抗张力（纵向）：16.7N～21.5N； j) 卷烟用乳胶粘度：2500mPa·s~5000mPa·s； k) 接嘴用乳胶粘度：5000mPa·s~10000mPa·s； l) 烟盘尺寸应符合 YC/T 99—1996 中 3.2 序号 3。烟盘不得有明显变形或缺损； m) 油墨：应符合《卷烟工艺规范》中 7.1.2.5 的规定。 4.2 使用性能 机组在符合 4.1 规定的工作条件下，应达到下列要求： a) 额定生产能力为 6500支/min； b) 机组有效运行率应不小于 85%； 注：早期生产的机组有效运行率可暂按 80% 考核，今后应逐步提高，达到本标准的规定。 c) 烟支质量（长度、圆度、重量、硬度、空头、外观）应符合 GB 5606.3 的有关规定； d) 烟丝、卷烟纸、滤嘴棒和包头纸的损耗率应符合《卷烟工艺规范》中 7.1.1.5 的规定； e) 烟支在烟盘内方向应满足用户要求。 4.3 安全、卫生及环境保护 4.3.1 对人身易造成伤害事故的运动部件或对机器可能造成损坏的部位，应设安全防护装置。 4.3.2 绝缘电阻：电路间及带电回路与机壳间绝缘电阻应大于 1MΩ。 4.3.3 介电强度：电控设备非电连接的独立电路间及带电回路与机壳之间，应能承受 50Hz、1500V 交流电压，持续 1min 的介电强度试验，无击穿或闪络现象。 4.3.4 保护接地：外部保护接地端子与电气设备任何裸露导体零件和设备机壳之间的接触电阻应小于 0.1Ω。 4.3.5 当机组传动系统和烟丝、滤棒传递系统发生过载时，应能安全停机。 4.3.6 机组噪声不应大于 90dB(A)。 注：建议按照卫生要求采取防护措施。 4.4 装配 4.4.1 装配应符合 YC/T 10.11 和 YC/T 10.16 的有关规定。 4.4.2 各整机装配应符合 YC/T 97、YC/T 98 和 YC/T 99 的要求。 4.4.3 各整机之间联接正确，烟支应能传递畅通。 4.5 空载运行 机组应以 6500支/min 的额定速度连续空载运行 4h 以上，并达到下列要求： a) 控制系统运转正常可靠，并能满足空载运行所需的各种功能； b) 传动系统运转平稳，配合正常； c) 各操作机构、电磁离合器、微动开关、限位开关等动作准确、灵活可靠，无自发性移动； d) 产品各处的润滑系统工作可靠，标志清晰，油路畅通，各部位润滑良好； e) 气路和润滑系统各部位，均不得有漏气、漏油现象； f) 产品轴承部位的温升不超过 40℃，轴承最高温度应不高于 70℃。 4.6 整机负载运行 机组应以 6500支/min 的额定生产能力进行负载运行 24h 以上 (原文21h，通常烟草机械负载测试为24h或72h，原文OCR为21h，保留原文21h)，并达到下列要求： a) 机组运行正常，控制系统应能满足负载运行所需的各种功能； b) 使用性能达到 4.2 的规定。 4.7 外观 4.7.1 外表面涂漆质量应符合 YC/T 10.10-1993 中 4.3.5 的有关规定。 4.7.2 各整机组成机组后涂漆色泽应协调。 5 试验方法 5.1 有效运行率 机组应以额定生产能力连续正常运行三天，每天一班，每班不少于 7h 考核运行时间（若不能保证每班 7h 考核运行时间时，应延长该班工作时间或重新考核），有效运行率按式 (1) 计算： 机组有效运行率 (%) = (实际合格品产量 / 额定产量) × 100 ... (1) 式中：额定产量 = 额定生产能力 × (考核时间 - 非机组故障停机时间)。 注：机组有效运行率的计算与采购方日常使用机组时有效作业率的考核是有区别的，后者存在资源配置、环境条件、企业管理等因素的影响。 5.2 滤嘴卷烟质量 滤嘴卷烟质量按《卷烟工艺规范》中 9.2.3.29~9.2.3.34 和 GB 5606.3 的有关规定测量。 5.3 噪声 机组噪声声压级测量方法按附录A（标准的附录）。 5.4 电气安全性能 电控部分的绝缘电阻，介电强度和保护接地的测试方法按 YC/T 10.14—1993 中 4.2~4.4。 5.5 额定生产能力 额定生产能力直接从显示屏上读取。 6 检验 6.1 出厂检验 6.1.1 机组出厂检验项目为 4.3~4.5 和 4.7 及 7.1、7.2.1、7.2.2。 6.1.2 机组应经制造厂质量检验部门检验合格，并附有产品合格证后方可出厂。 6.2 验收检验 6.2.1 机组应按 4.5 和 4.6 进行验收检验。 6.2.2 机组的验收检验宜在采购方进行。验收检验时应做好工作条件记录和验收记录，作为验收凭证。工作条件记录和验收记录见附录B（标准的附录）。 6.3 型式检验 6.3.1 有下列情况之一时，应进行型式检验： a) 新产品或老产品转厂生产的试制定型鉴定； b) 正式生产后，如设计有较大改变可能影响产品性能时； c) 正常生产时，积累生产 50 套产量后，应周期性进行一次检验； d) 停产三年后恢复生产时； e) 出厂检验结果与上次型式检验有较大差异时； f) 国家技术监督机构提出进行型式检验要求时。 6.3.2 型式检验项目为本标准所有技术要求及产品质量特性重要度分级表中的关键特性项目。
