ICS29.240.30

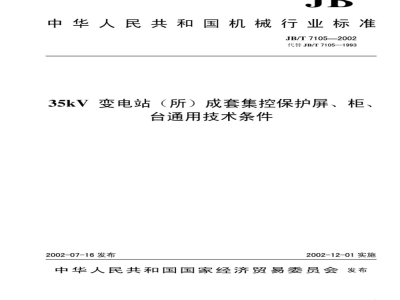

中华人民共和国机械行业标准　JB/T7105—2002
代替JB/T7105—1993
35kV变电站（所）成套集控保护屏、柜、台通用技术条件
2002-07-16发布
2002-12-01实施
中华人民共和国国家经济贸易委员会发布前言
JB/T7105—2002
本标准是在JB/T7105一199335kV变电站（所）成套集控保护屏、柜、台通用技术条件》（以下简称原标准）的基础上修订的。本标准与JB/T7105—1993相比主要变化如下：引用标准改为最新版本：
一编写格式按GB/T1.1--2000标准化工作导则第1部分：标准的结构和编写规则》和GB/T1.2一2002《标准化工作导则第2部分：标准中规范性技术要素、内容的确定方法》规定；-防护等级要求改为按GB4208-1993的规定；增加“5.23承受快速瞬变干扰能力”；结构要求中的尺寸极限偏差和形位公差按GB/T1800.3—1998和GB/T1184—1996增加了部分内容：
将原标准中第8章改为“8标志、标签、使用说明书”，并增加了使用说明书的基本要求；-将原标准中第9章改为“9包装、运输、贮存”；增加“10供货的成套性”：
增加“质量保证”；
去掉原标准中的“附录A”
本标准代替JB7105—1993。
本标准由中国机械工业联合会提出。本标准由全国量度继电器和保护设备标准化技术委员会归口。本标准起草单位：许昌继电器研究所。本标准起草人：李绍锋。
本标准于1993年首次发布。
JB/T7105—2002
35kV变电站（所）成套集控保护屏、柜、台通用技术条件1范围
本标准规定了35kV变电站（所）成套集控保护屏、柜、台的技术要求、试验方法及检验规则等内容本标准适用于35kV变电站（所）成套集控保护屏、柜、台（以下简称产品）作为设计、生产检验的依据。
成套集控保护系指：采用合理的接线方案，将控制（包括遥控）、保护、测量、计量、信号、通信、直流电源等功能集中在一起，通过合理地组合，安装在屏（柜）或台式结构中。控制与保护功能一般采用集成电路或微机来实现。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1184—1996形状和位置公差未注公差值（eqoISO2768-1:1989）GBT1800.3—1998极限与配合基础第3部分：标准公差和基本偏差数值表（eqVISO286-1:1988）GB/T1720—1979漆膜附着力测定法电工成套装置中的指示灯和按钮的颜色GB/T2682—1981
GB4208—1993外壳防护等级（IP代码）（eqvIEC60529:1989）GB4884—1985
绝缘导线的标记（eqVEC60391:1972）GB/T7261—2000
继电器及装置基本试验方法
电力系统二次回路电气控制台基本尺寸GB/T7266—1987
GB/T7267—1987
GB9969.1—1998
电力系统二次回路控制、保护屏及柜基本尺寸系列工业产品使用说明书总则
GB/T11287一2000电气继电器第21部分：量度继电器和保护装置的振动、冲击、碰撞和地震试验第I篇：振动试验（正弦）（idtEC60255-21-1:1988）GB/T14537一1993量度继电器和保护装置的冲击与碰撞试验（idtEC60255-21-2）GB/T14598.9一1995电气继电器第22部分：量度继电器和保护装置的电气干扰试验第3篇：辐射电磁场干扰试验（idtIEC60255-22-3:1989）GB/T14598.10一1996电气继电器第22部分：量度继电器和保护装置的电气干扰试验第4篇：快速瞬变干扰试验（idtIEC60255-22-4:1992）GB/T14598.13一1998量度继电器和保护装置的电气干扰试验第1部分：1MHz脉冲群干扰试验（eqvIEC60255-22-1:1988）
GB/T14598.14一1998量度继电器和保护装置的电气干扰试验第2部分：静电放电试验（idtEC60255-22-2:1996)
GB16836一1997量度继电器和保护装置安全设计的一般要求JB/T5777.3-2002电力系统二次电路用控制及继电保护屏（柜、台）基本试验方法JB/T9568一2000电力系统继电器、保护及自动装置通用技术条件JB/T7828一1995继电器及其装置包装贮运技术条件IEC60255-5：2001量度继电器和保护设备的绝缘配合要求与试验1
JB/T7105—2002
3额定参数
产品输入电路额定值应从下列数值中选取。交流电压：100/V3V、100V、220V、380Va)
交流电流：1A、5A；
电源频率：50Hz；
d）直流电压：48V、110V、220V。若需上列以外的额定参数，由用户与制造厂协商确定4使用条件
正常使用条件
产品在下列条件下应能正常使用。4.1.1
环境温度
在下列范围内选取：
0～45℃，5℃～十40℃（用于静态型并对环境度有要求的产品）：～10℃～+50℃（或+55℃）（用于静态型并对环境温度无要求的产品）：一25℃～+40℃，25℃～+55℃（用于机电型、整流型产品）：24h内平均温度不高于35℃。
对环境温度有特殊要求的产品，由产品标准规定。4.1.2相对温度
a）在最高温度为40℃时。平均最大相对湿度不超过50%：b）最湿月的月平均最大相对湿度为90%，同时该月的月平均最低湿度为25℃，表面无凝露。4.1.3大气压力
大气压力为80kPa~110kPa。
4.1.4工作位置
垂直地面安装。
4.1.5外磁场磁感应强度
任方向不超过0.5mT。
4.1.6电源变化范围
交流电源的变化范围：
a）电压变化为额定值的85%~110%：b）频率变化为50Hz士1Hz，
直流电压的变化范围：
额定电压为110V、220V时，变化范围为额定值的80%～110%；a）
b）额定电压为48V时，变化范围为额定值的90%～110%对使用场所的其他要求
按JB/T9568--2000中5.3的规定
2特殊使用条件
a）当超出本标准规定的正常使用条件（如用于户外或腐蚀、有爆炸危险等条件）时，用户应在订货时向制造厂提出，并协商解决；使用于热带环境条件的产品，除满足本条件外，还应达到热带环境条件对产品的要求。b）
5技术要求
结构要求
5.1.1产品结构设计应考虑元件安装、配线以及运行和维修要求。JB/T7105—2002
5.1.2屏、柜的外形及安装尺寸应符合GB/T7267一1987要求；根据用户需要可选用高×宽×深为2300mm×800mm×550mm（600mm）的尺寸，但不作为推荐性尺寸。台的外形尺寸应符合GB7266一1987的要求。
5.1.3结构应选用能承受产品机械、电和热应力的材料制成，应有足够的强度和刚度。面板上较大的开孔或连续开孔应有补强措施，大型元件（如继电保护箱）的安装应有加强措施。5.1.4屏、柜结构外形尺寸极限偏差应符合下列规定：高度为1600mm~2000mm时，±1.5mm、±2mm；高度大于2000mm时，土2mm、±2.5mm；宽度为-mm、-2mm
深度为土1.5mm；
台的尺寸极限偏差暂不作规定。5.1.5产品的形位公差应符合以下要求：5.1.5.1面板的平面度：（口1000：2）mm。5.1.5.2垂直度：（1000：2）mm5.1.5.3面板开孔的位置度为0.5mm，孔的尺寸公差应满足元器件的安装要求。5.1.6产品结构应考虑如下基本措施：地脚安装孔与拼屏孔：
便于产品运输的起吊设施：
供调试、检验接线用穿线孔，不使用时应以铭牌或其他装饰遮盖安全接地措施并确保保护电路的连续性，接地连接处应有防锈、防污染的措施，接地处应有明d)
显的标记：
e）外壳防护等级应按GB4208一1993的规定。5.1.7其他要求：
5.1.7.1结构组装后应整洁、美观，各焊口应无裂纹、烧穿、咬边、气边、夹渣等缺陷，并应清除焊渣。
5.1.7.2各紧固联接应牢固、可靠，所有紧固件均应具有防腐蚀镀层或涂层。紧固联接必须采取防松指施，对于既作连接又作导电用的零件（构成保护电路的连接件除外），必须采用铜质材料。5.1.7.3各结合处及门的缝隙应匀称，门的开启、关闭应灵活自如，锁紧可靠。门的开启角度应不小于90°，如用户提出要求应加装限位机构。5.1.7.4根据用户需要加装照明设备时，应使灯泡能安全更换，而不中断设备的正常运行。5.1.7.5台屏或台的翻板翻起角度应不小于45°，翻板翻起后应有定位机构，以便进行维护检修，翻板结构设计应考虑尽量缩小元件的安装禁区5.1.7.6对电流、电压测量回路，应具有在工作情况下互换和检验的设施（如试验接线座或试验端子）。5.1.7.7如用户需要设置自控加热装置时，应在企业产品标准中规定。5.2表面涂覆层与系统模拟图要求5.2.1产品所有应涂覆的表面在涂覆前应进行预处理。表面涂覆层的颜色应符合用户要求（用户可提供色标）或由有关企业标准规定。5.2.2涂覆层应有良好的附着力，应均匀、光洁，不允许有流挂、缩边、缩孔等缺陷。表面不应眩光，以免影响监控效果。
5.2.3有系统模拟图时，应根据运行电压等级，按表1规定的颜色标示。5.2.4屏（柜）上模拟母线的宽度为12mm，纵向分支模拟线宽度为8mm，各模拟图形线条宽度为8mm台上模拟母线及分支模拟线的宽度原则上与屏相。但对元件较密集的产品，也充许模拟母线宽度为3
JB/T7105—-2002
8mm，
纵向分支模拟线宽度为6mm，各模拟图形线条宽度为6mm。如有待殊要求，由用户与制造厂协商确定。
运行电压等级及对应模拟线颜色运行电压种类与等级
直流电压
深献蓝
5.2.5模拟线应附着牢靠，不易破损、颜色均勾、布置匀称美观，模拟图形的绘制应符合有关标准规定。同组产品中相邻两屏（柜）的同一模拟母线高度应一致，同等功能的模拟线及模拟图形线条宽度和颜色应一致。
5.3元件安装要求
5.3.1产品安装的零件应具有产品合格证或证明质量合格的文件。已颁发产品和生产许可证的元件，还应提供相应的证明或标志，并按照制造厂的说明书进行安装。不得选用已淘汰的、落后的和能耗高的元件。
在强电系统中，选用的弱电元件应加双重绝缘保护措施。5.3.3显示元件及强电按钮的颜色应根据其用途按GB/T2682一1981的规定选用，弱电按钮应有明显的功能标志。
屏（柜）面板距地面250mm范围内一般不布置元件。5.3.4
安装在产品后的元件及端子排应不妨碍其他元件的维修，元件应排列整齐、层次分明。5.3.6对长期带电发热的元件，其温升应符合自身的技术标准，安装位置应靠上方，按其功率大小，与周围元件及导线束应保持有不小于20mm的间隙距离，以确保周围元件及导线束不受影响。5.3.7两裸露的带电的导电体之间或裸露的带电的导电体与裸露的不带电的导电体之间的距离应符合5.15规定的电气间隙与爬电距离的要求。屏顶安装的小母线、汇流排或不同级的裸露的带电的导电体之间，以及裸露的带电的导电体与未经绝缘的不带电的导电体之间的电气间隙不小于12mm，爬电距离不小于20mm。
3电气元件、小母线座、汇流排或端子排均应有符合设计图样规定的文字符号（或编号、标记）5.3.8
标志，并应清晰、耐久，易于观察。5.4母线、连接导线的要求
主电路的小母线、导线相序及颜色应符合表2的规定。表2主电路的小母线、导线相序及颜色组别
中性线
安全用接地线
保护接地，PE
涂漾颜色
（或绝缘导线颜色）
黄绿双色
注；安装位置按屏、柜的正视方向。4
垂直布置
母线安装相互位置
前后布置
水平布蜜
5.4.2除特殊情况外，产品内选用的连接导线截面积与额定值之间的关系见表3。表3连接导线截面积与额定值之间的关系电路特征
交流电压电路V
直流电压电路V
交流电流电路A
直流电流电路A
100~380
JB/T7105—2002
铜芯导线截面积不小于mm2
：48V及以下允许采用标称截面积为0.2mm22~1mm\的导线，对装置和箱内连接线及带装电续除外。5.5绝缘导线的数设连接
5.5.1导线的排列应横平竖直、布置合理、整齐美观，推荐采用行线槽的配线方法。采用行线槽配线时，行线槽的配置应合理、固定可靠，线槽盖启闭性好。5.5.2捆扎导线的夹具应结实可靠，不应损伤导线的外绝缘。禁止用尼龙线等易破坏绝缘的材料捆扎线束。对于标称截面积为1.5mm及以上导线组成的线束，导线数量一般不应超过30根。产品内应安装用于固定线束的支架或线夹。5.5.3导线与元件端子或端子排的连接，6mm2及以下截面导线推荐采用BVR软线，并应采用冷压接端头；10mm2及以上截面导线可用多股硬线，其端头由冷压钳压接。冷压连接要牢靠、接触良好，导线接线端应加识别标记，导线标记应符合GB4884一1985的规定。5.5.4在可运动的地方布线，如跨越门或翻板的连接导线，必须采用多股铜芯绝缘软导线，要留有一定的长度裕量，并采用缠绕带等予以保护，以不致产生任何机械损伤，同时还应有采取固定线束的措施，5.5.5连接导线中间不允许有接头，每一个端子不允许连接两根以上的导线，并应采取措施确保连接可靠。
5.5.6导线束不能紧贴金属结构敷设。穿越金承构件时，应有保护导线绝缘不受损伤的措施。5.5.7端子排距屏（柜）的后端距离一般不小于160mm。同一侧需安装两排端子排时，其间隔距离应不小于100mm，靠后的端子排与屏（柜）的后端距离应不小于75mm，以便电缆敷设。5.5.8当用户要求用裸导体的小母线时，屏（柜）上部的两侧应提供能穿越直径为6mm钢棒的小母线接线座。由屏（柜）面板往后的第一节小母线安装位置，应距屏（柜）面板不小于75mm。如用户无其他要求，排荐屏内设小母线端子，通过电缆实现联络，提高运行可靠性。5.5.9接地母线的位置，宽度及离地面距离等要求，根据需要由用户和制造厂商定5.6防触电措施
防触电分为防直接触电和防间接触电两种，其要求如下：5.6.1
a）防直接触电为防止人体与带电的导电部件产生危险的接触；b）防间接触电为防止人体与裸露的非带电的导电部件产生危险的接触。5.6.2对直接触电的防护应从结构上考防护措施，例如加隔离挡板、防护门、加绝缘防护等。5.6.3对间接触电应采用保护电路进行防护。保护电路由单独的保护导体或导电结构件（或二者都有）组成，用以防止产品内部故障的扩大，也可以防止与产品相联系的外部电路故障的扩大，并应满足以下要求：
保证产品的各裸露的非带电的导电部件之间及它们与保护电路之间的电连续性，产品内任意接a)
地点至总接地点之间的电阻应不大于0.12；裸露的非带电的导电部件在下述情况下可不与保护电路连接：无法用手抓住，裸露的非带电的b)
导电部件小于50mm×50mm，或排除了与其接触的可能性；5
JB/T7105--2002
c）手动操作器件应安全可靠地与保护电路实现电连接，或使其与非带电的导电部件有效绝缘，用油漆等绝缘方法不能被认为能满足上述要求；d）保护电路的连续性应利用有效的接线来保证，可采用直接接线或保护导体连接：e）对于门、盖板、覆板等类结构件，如果其上没有安装电气元件，一般金属螺钉或金属绞链就认为足以保证电气连续性。如果其上安装超过安全电压的电气元件，则应采取保护措施，用保护导体与保护电路相连。保护导体的截面积不应小于从电源至电气元件引线的截面积：f)
当使用产品的构件作为保护电路部件时，其导线截面积按表4选取，也可通过计算方法选取g）当用产品的构件作保护电路部件时，在其保护电路的连接点应加标记醒目的符号。表4导线截面积bzxz.net
单位：mm2
电路上导线截面积S
16≤35
5.7产品使用的各类基础继电器的基本功能要求产品安装的各类基础继电器应符合产品设计图样的要求。5.8产品使用的电气元件的基本功能要求相应的保护导体的最小截面积
5.8.1产品使用的电气元件包括各类按钮、开关等操作元件，各类仪表等测量元件以及各类声、光信号指示元件
5.8.2产品使用的各类电气元件的型号、规格必须符合产品设计图样的规定，5.8.3各类按钮、开关等操作元件，经五次模拟操作不应出现发卡、操作失灵等现象。5.8.4
各类仪表等测量元件，当施加一定电量时，应指示相应电量值，不应出现失灵或指示错误等现象。
各类声、光等信号指示元件，应能正确反映产品的相应工作状态，显示清晰，手动模拟指示器5.8.5名
应操作灵活，能正确反映模拟电路和元件的各种工作状态。5.8.6对于具有整定机构的电气元件，经五次手动整定，不应出现发卡或操作失灵等现象。整定方式应灵活、方便、可靠。
5.8.7对于具有其他机械功能的电气元件均应符合其使用功能要求。5.9产品基本功能要求
5.9.1差动、过负荷保护
5.9.1.1整定范围及动作整定值一致性或误差应符合以下要求：差动保护整定范围：2.5A7.5A
差动保护动作整定范围值一致性不大于5%，平均误差不超过土5%：过负荷保护整定范围：2A～7.5A；c）
过负荷保护动作整定范围值一致性不大于5%，平均误差不超过土5%。5.9.1.2
差动保护制动系数应符合以下要求：差动保护制动系数：0.3~0.7；
差动保护谐波制动比：0.15～0.30。返回系数：不小于0.8。
动作时间应符合以下要求：
差动保护在2倍动作电流下不大于40ms。动作时间一致性不大于5%，平均误差不超过土5%。a)
过负荷保护在1.2倍动作电流下不超过5s~10s。延时整定值致性不大于5%，平均误差不超过b）
JB/T7105—2002
5.9.1.5功率消耗：在额定值下交流回路功率消耗，差动回路不大于3VA：制动回路不大于2VA。5.9.2过流速断保护
5.9.2.1整定范围及动作整定值一致性误差应符合以下要求：a）：
过流保护整定范围：2A～20A；
过流保护动作整定值一-致性不大于5%，平均误差不超过土5%；速断保护整定范围：5A～30A；
速断保护动作整定值一致性不大于5%，平均误差不超过土5%：d）
延时整定范围：0.2s~1.5s:
延时动作的延时整定值一致性不大于5%，平均误差不超过土5%不带时限速断保护动作时间：2倍动作电流下不大于40ms。动作时间-致性不大于5%，平均5.9.2.2
误差不超过土5%。
5.9.2.3返回系数：不小于0.85。功率消耗：交流回路不大于3VA（额定电流条件下）。5.9.2.4
5.9.3零序电压保护
5.9.3.1整定范围及动作整定值一致性或误差应符合以下要求：零序电压保护整定范围：5V~40V：a)
零序电压保护动作整定值一致性不大于5%，平均误差不超过土5%。：零序电压保护动作时间：在1.2倍动作整定值下不大于0.5s。5.9.3.2
功率消耗：交流回路不大于2.5VA（额定电压条件下）。返回系数：不小于0.85。
5.9.4复合电压启动过电流保护
5.9.4.1过电流整定范围：2.0A~6.0A（0.5A为一级差），动作整定值一致性不大于5%，平均误差不超过土5%。
5.9.4.2低电压整定范围：30V～50V，动作整定值一致性不大于5%，平均误差不超过土5%。5.9.4.3
负序电压整定范围：6V16V、动作整定值致性不大于5%，平均误差不超过土5%。5.9.4.4延时动作的延时整定范围：0.2s～10s，延时整定值一致性不大于5%，平均误差不超过土5%。5.9.4.5功率消耗：在额定值下，交流电流回路不大于3VA，交流电压回路不大于3VA。5.9.5电容器保护
5.9.5.1过电流保护整定范围：2A～20A：延时整定范围；0.5s~2s；--致性不大于5%，平均误差不超过±5%。
5.9.5.2过电压保护整定范围：110V~150V：延时整定范围：0.5s~2s：一致性不大于5%，平均误差不超过士5%。
5.9.5.3欠电压保护整定范围：40V～80V；延时整定范围：0.5s2s：--致性不大于5%，平均误差不超过土5%。
5.9.6三相一次重合闸
5.9.6.1应具有三相一次重合闸功能，重合闸延时整定范围：0.5s～1s；一致性不大于5%，平均误差不超过土5%。
5.9.6.2后加速记忆时间不小于1s。5.9.6.3合闸脉冲时间应保证开关可靠合闸。5.9.7中央信号
5.9.7.1事故音响信号定时：7s～15s。5.9.7.2预告音响信号定时：7s~15s。5.9.8直流电源
JB/T7105-2002
应符合有关标准规定的电源稳定度、可靠性、纹波系数等功能要求。5.9.9具有打印功能的微机保护
应在产品企业标准中规定打印周期和精度。5.9.10产品应具有自检功能
5.9.11功能设置
当用户需要时，可设置功率方向保护、低频减载、监控、遥测、遥信接口及防误操作等功能，产品要具有哪些功能要求由企业和用户协商规定。5.9.12装置故障告警
当保护装置的硬件发生故障时，显示元件应显示故障信息，并驱动告警元件告警，闭锁保护的控制输出回路。
5.9.13网络通信
微机型产品应具有网络通信功能，可直接与微机监控或保护管理机通信。通信接口由企业产品标准规定。
5.9.14环境温度变化对主要性能的影响当环境温度为4.1.1规定的极限值时，与基准温度（20℃士2℃）条件下产品主要功能产生的变差应符合以下要求：
差动保护动作整定值变差不超过土5%：a）
过负荷保护、过电流保护动作整定值变差不超过土5%：过流速断保护两段电流动作整定值、速断动作整定值及延时整定值变差均不超过土5%：c）
零序电压保护动作整定值变差不超过土5%d)
电容器保护动作整定值变差不超过5%：f）三相一次重合闸延时整定值变差不超过土5%；g）事故音响与预告音响，均能正确发出音响信号。其他功能产生的变差由企业产品标准规定。5.10绝缘性能
5.10.1考核绝缘性能
除非另有规定，考核绝缘性能的大气条件均不应超出下列范围：a）环境温度为15℃～35℃；
b）相对湿度为45%～75%
c）大气压力为86kPa～106kPa。考核绝缘性能在产品处于自然干燥和没有自热条件下进行。5.10.2绝缘电阻
用开路电压为500V的测试仪器测量有关部位的绝缘电阻，应符合以下规定。a）带电电路分别对地（即金属框架）之间的绝缘电阻应不小于5M2b）无电气联系的各带电电路之间的绝缘电阻应不小于10MS2。5.10.3介质强度
5.10.3.1产品的下列部位应进行介质强度试验：a）各带电电路分别对地（即金属框架）之间：b）交流电路与直流电路之间。
5.10.3.2介质强度试验电压值：5.10.3.1所列部位，应承受频率为50Hz土5Hz，表5所列的正弦波试验电压值。历时1min的试验，绝缘不应出现击穿或闪络现象。
额定绝缘电压
>60~250
>250~500
表5正弦波试验电压值
试验电压kV
JB/T7105——2002
抽样试验和出厂试验时，允许采用试验电压为表5中规定的110%，历时1s的试验，绝缘不应出现击穿或闪络现象。
5.10.3.3当施加一半的规定电压值于被试产品时，试验电压源的电压降应保持小于10%，电源电压应保证不低于5%的准确度。
5.10.3.4对于直接经仪用互感激励的电路，试验电压应不小于2.0kV。5.10.3.5当在两个总是处于相同电位（例如直接连接同一相）的两电路之间进行试验时，试验电压应为两倍额定绝缘电压值，但不低于500V。5.10.4冲击电压
产品各带电电路对地（即金属框架）之间，应能承受标准雷电波幅值为5kV的短时冲击电压试验。承受冲击电压后，产品的主要功能应符合出厂试验项目的要求，在试验过程中，允许出现不导致损坏绝缘的闪络。如果出现闪络，则应复查绝缘电阻及介质强度，介质强度试验电压为规定值的75%。5.11耐湿热性能
产品在最高温度为40℃，试验周期为两周期（48h）的条件下，不施加激励量，经交变湿热试验，在试验结束前2h内，用开路电压为500V的测试仪器测定5.10.2规定部位的绝缘电阻值，应不小于0.5M2各带电电路分别对地（即金属框架）之间的介质强度为规定试验电压值的75%，试验后检查外观质量，不应出现锈蚀及表面涂覆层脱落等现象。注：绝缘电阻值如有其他要求，可在企业产品标准中规定。5.12功率消耗
产品总的功率消耗由企业产品标规定。5.13热性能
5.13.1温升
产品各部位的温升不应超出表6的规定。表6温升
单位；K
装在内部的元件
可接触的外壳和覆板金属表面
绝缘表面
按企业标准规定
装在内部的元件是指继电器、继电保护和控制装置及常用的开关元件和控制元件、电子组件等。除非另有规定，对可以接触但正常工作时不触及的外壳和覆板，允许其温升比表中的数据高10K。5.13.2短期耐热极限值
产品直接与电流互感器相连接的电流回路，应能承受20倍额定电流，历时1s的冲击而无绝缘损坏。5.14动稳定
产品直接与电流互感器相连接的电流回路，应能承受50倍额定电流，历时10ms的冲击而无绝缘损坏，线圈及结构零件无永久性变形。5.15电气间和爬电距离
按EC60255-5：2001的规定。
5.16辅助激励量中断对性能的影响9
