CB* 875-78 接岸电缆卷车 CB*875-78 标准下载解压密码：www.bzxz.net

船舶标准

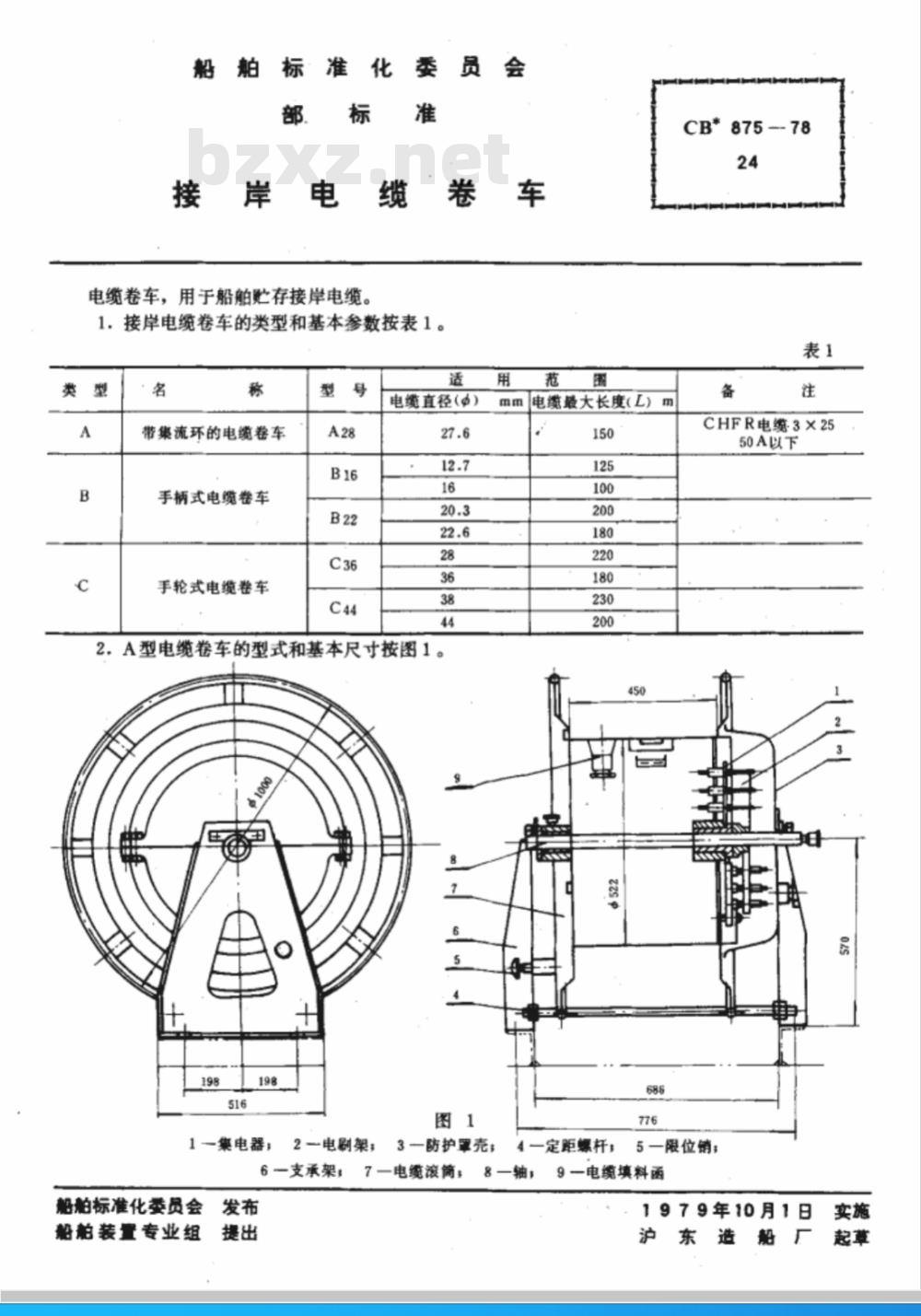

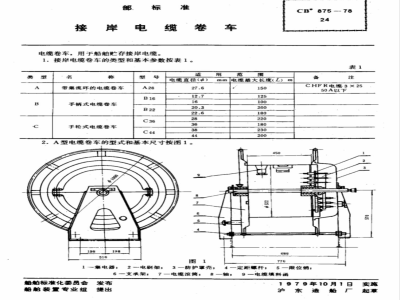

电缆卷车，用于船舶贮存接岸电缆。委员会
1.接岸电缆卷车的类型和基本参数按表1。类
带集流环的电缆卷车
手柄式电缆卷车
手轮式电缆卷车
电缆直径（）
2.A型电缆卷车的型式和基本尺寸按图1。7
1一集电器；
2电剧架
6一支承架，
船舶标准化委员会发布
船舶装置专业组
mm电缆最大长度（L）m
3一防护罩壳；
7一电滚筒；
8一轴，
定距螺杆；
CB*875
CHFR电缆3X25
50A以下
5一限位销；
一电缆填料函
1979年10月1日
沪东造
共4页第2页
CB*875-78

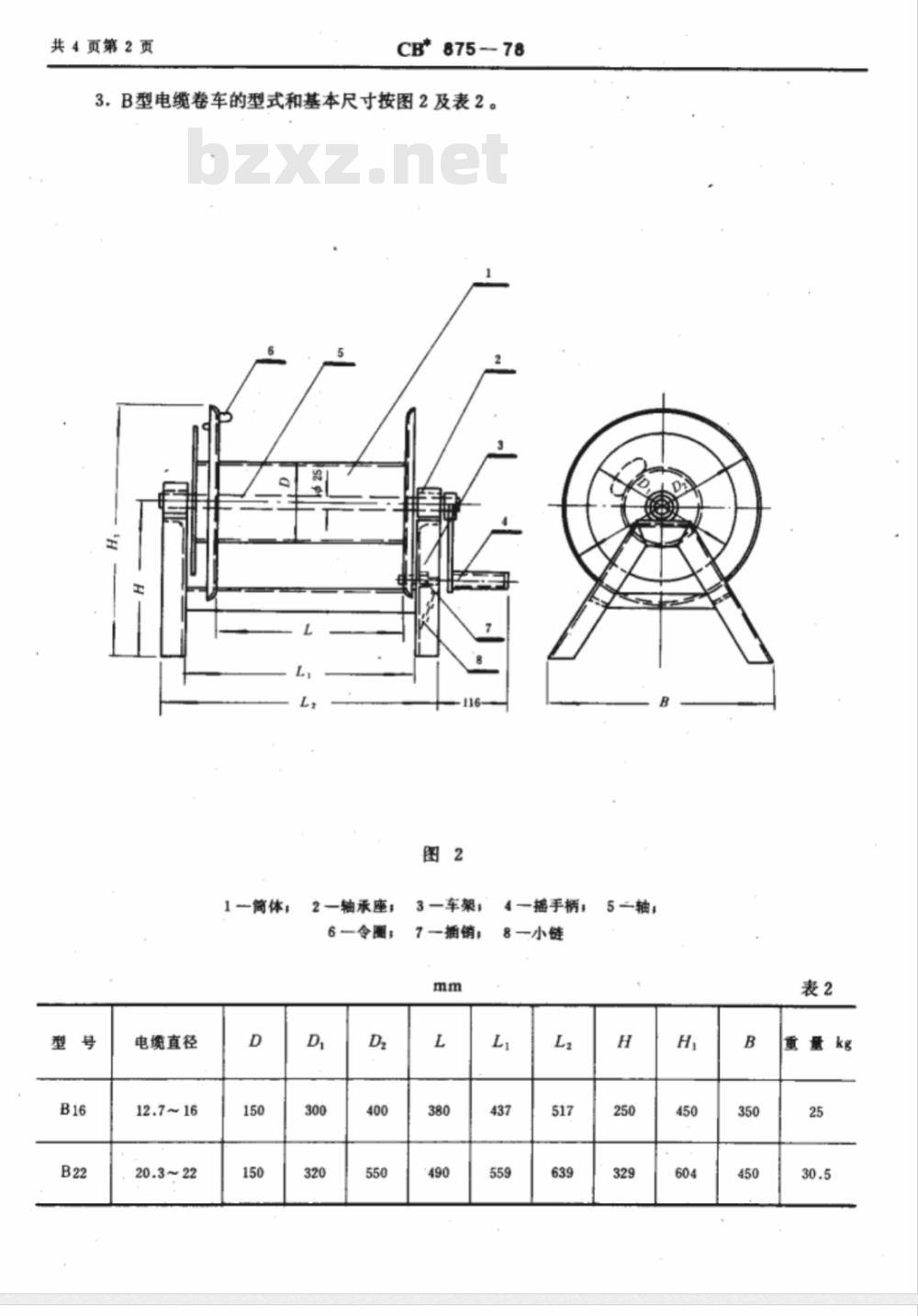

3.B型电缆卷车的型式和基本尺寸按图2及表2。图2
1一简体，
电缆直径
2一轴承座；
6-令圈：
3一车架；
一播销；
摇手柄，
一小链
5一轴
CB* 875-78

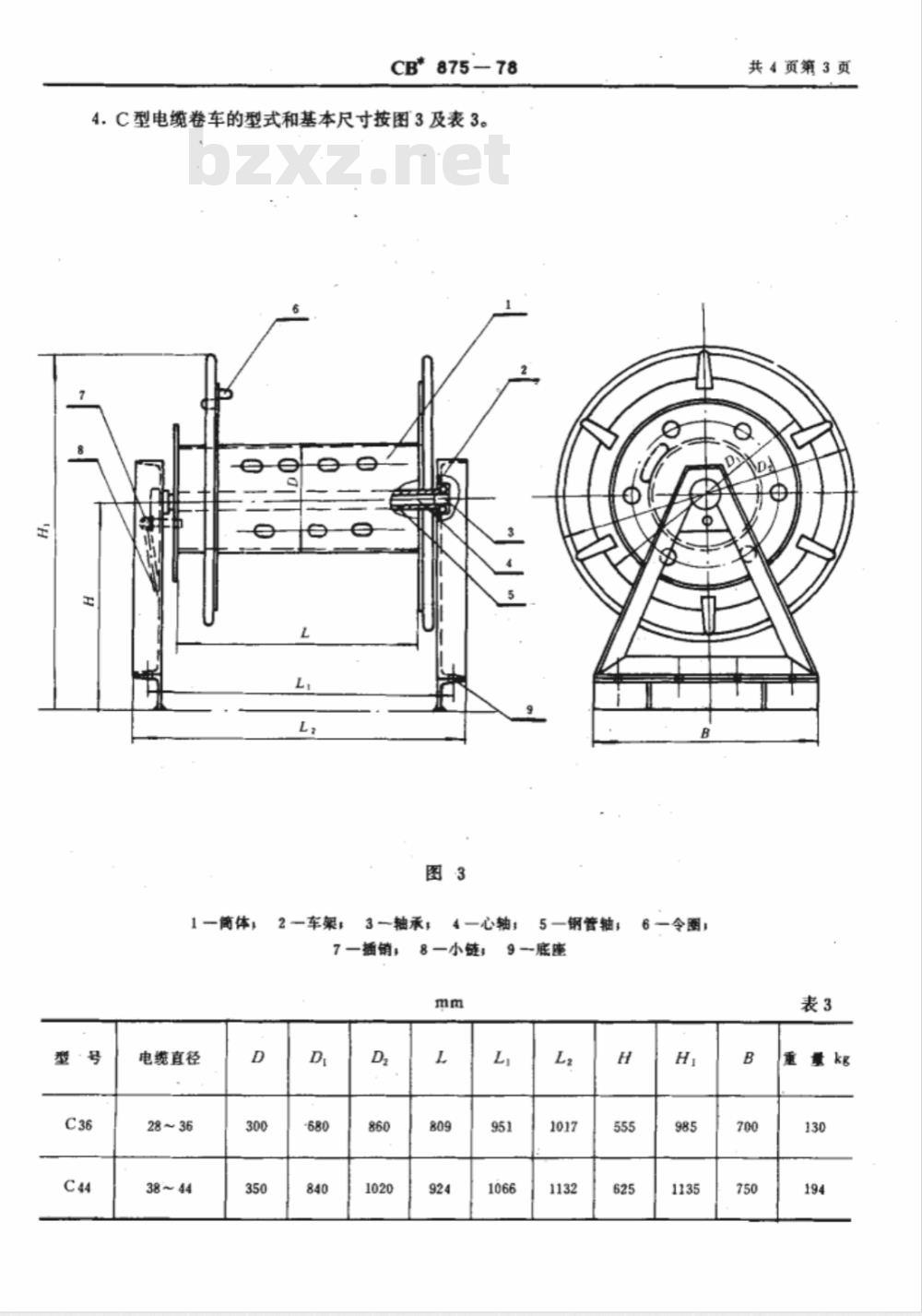

4，C型电缆卷车的型式和基本尺寸按图3及表30
1商体，
电缆直径
38 ~ 44
2一车架：
3→轴承，
7一插销；
4一心轴；
5一钢管轴；
8一小链：
9-底座
6一令圈：
共4页第3页
共4页第4页
CB*875-78

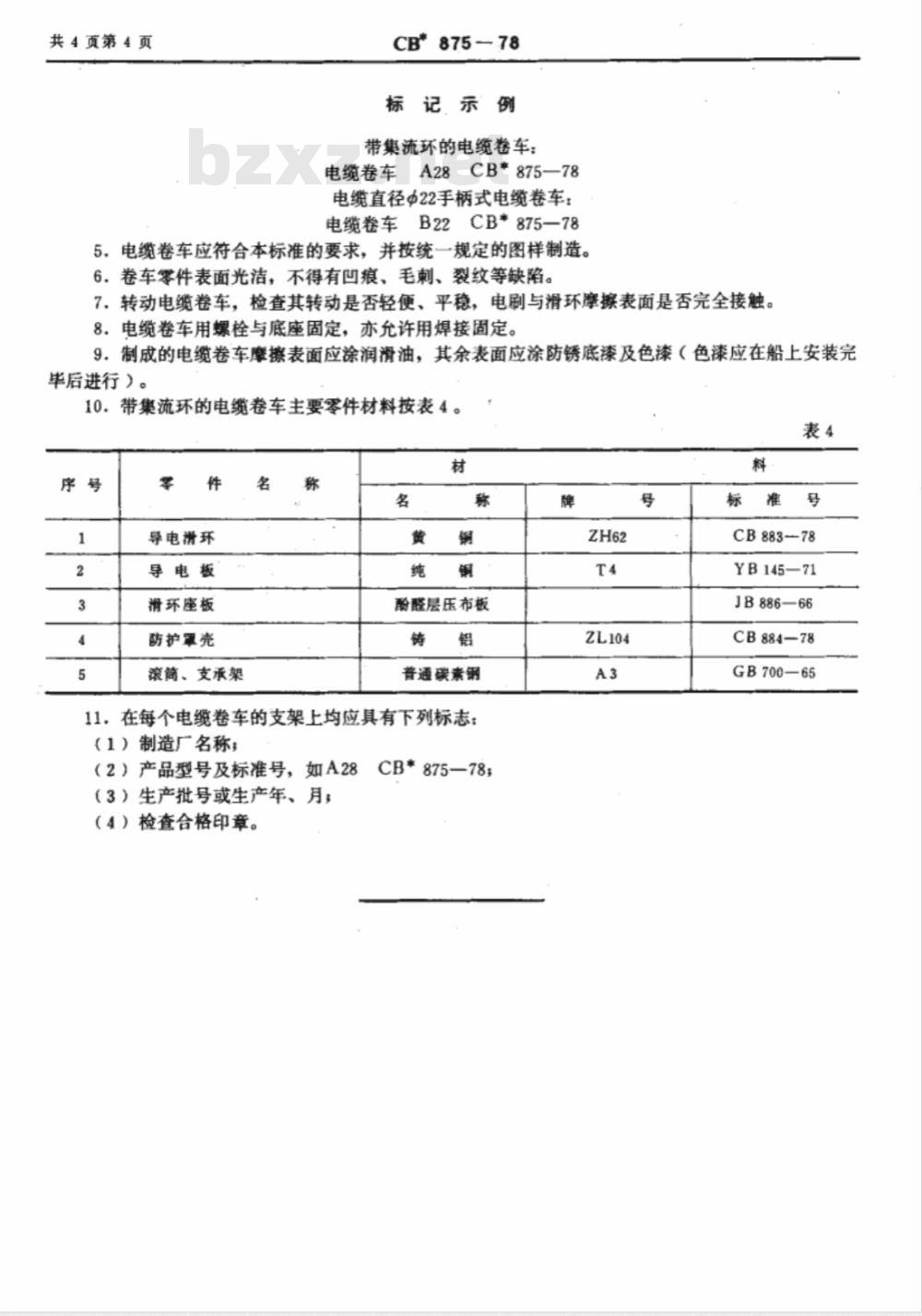

标记示例
带集流环的电缆卷车：
电缆卷车A28CB*875-78
电缴直径@22手柄式电缆卷车：
电缆卷车B22CB*875-78
5，电缆卷车应符合本标准的要求，并按统一规定的图样制造。6．卷车零件表面光洁，不得有凹痕、毛刺、裂纹等缺陷。7．转动电缆卷车，检查其转动是否轻便、平稳，电刷与滑环摩擦表面是否完全接触。8.电缆卷车用螺栓与底座固定，亦允许用焊接固定。9．制成的电缆卷车摩擦表面应涂润滑油，其余表面应涂防锈底漆及色漆（色漆应在船上安装完毕后进行）。
10.带集流环的电缆卷车主要零件材料按表4。表4
导电滑环
导电板
滑环座板
防护罩壳
滚筒、支承架
酚醛层压布板
普通碳素钢
11．在每个电缆卷车的支架上均应具有下列标志：（1）制造厂名称；
（2）产品型号及标准号，如A28（3）生产批号或生产年、月，bzxz.net
（4）检查合格印章。
CB*875-78;
CB883-78
YB14571
JB886-66
CB 884—78
GB700—65
