CB 591-1996
基本信息
标准号： CB 591-1996
中文名称：高压空气直角止回阀规范
标准类别：船舶行业标准(CB)
英文名称： Specification for high pressure air right angle check valves
标准状态：现行
发布日期：1996-09-03
实施日期：1997-04-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：206510
标准分类号
标准ICS号：造船和海上建筑物>>船舶和海上建筑物综合>>47.020.30管路系统
中标分类号：船舶>>船舶管路附件>>U52船用阀件
关联标准
替代情况：CB 591-67
出版信息
页数：6页
标准价格：12.0 元
相关单位信息
标准简介
CB 591-1996 高压空气直角止回阀规范 CB591-1996 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

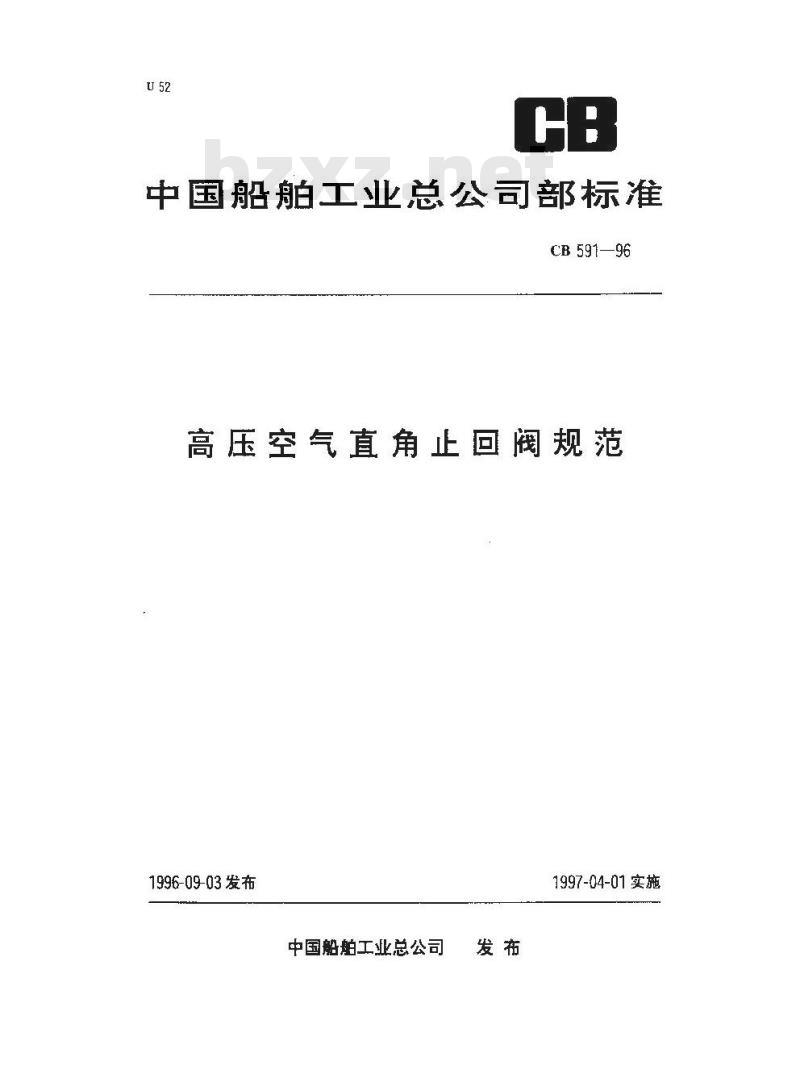

中国船舶工业总公司部标准
CB 591—96
高压空气直角止回阀规范
1996-09-03发布
中国船舶工业总公司
1997-04-01实施
1范围
中国船舶工业总公司部标准
高压空气直角止回阀规范
CB591-- 96
分类号tU52
代替 CB 591—67
1.1主题内容
本规范规定了公称压力PN20.0MPa.PN25.0MPa高压空气直角止回阀（以下简称止回阅）的要求、质量保证规定和交贷准备。1.2适用范圈
本规范适用于潜艇高压空气系统。2
引用文件
GR 600—91
GB303289
GB31664
3要求
结拘和规格尺寸
船舶管路阀件通用技术条件
船舶管路附件的标志
高压空气管子螺纹接头
止回阔的基本参数按表1。
公称压
20. 025. 0
中国船舶工业总公司199609 03发布公称通径DN
适用介质
高压空气
1997-04-01实施
3.1.2止回阀的结树尺按图和表2CB 591—96
1—阀体2—螺塞+3—弹誉：4—止回件;5--密封环表2
公称通径
3.2标记示例
M45×2
公称压力为20.0MPa公称通径为20mm的镍黄铜高压空气直角止回阀：止阀
20020H CB59196
公称压力为25.0MPa,公称通径为 321urm1的不锈钢高压空气直角止回阀;正回阀
25032VCB591—96
公称压力为25.0MPa,公称通径为32mm的镍黄铜高压空气直角止回阀：止回阀
3.3材料
25032HCB 591-96
3.3.1主要零件的材料按表3。
零件名称
止回件
密封环
辣黄铜
铝青铜
锡青铜
211.MPa.25oMPa
ENi56-3
QAL10-3.1.5
QSn4-3
CB 591 96
GB523285
GR5232-85下载标准就来标准下载网
GB5574-85
超低碳
不锈钢
合金结构钢
超低碳不锈钢材料力学性能及化学成份应符合下列要求：a.机械性能：52=400MPa+0三650MPa;8-25%：b.化学成份按表4。
化学元素
24 ~ 2G
4.7 -- 7. 5
2.5 ~ 3. 0
止回阀的技术要求按GB G00。
止回阀的主要零件必需模镀或用型材制造，止回的媒纹接头尺寸按GB316。
化学元素
JCr17Ni2
Z0CTNi3A
GE1220-84
GB3079-82
GB 5574-85
止回阀阀休应与螺塞一起进行强度液压试验。试验压力为P，=1.5PN，保压10anin应无漏泄。3.4.5止回阀装配后应进行液压密封性试验，试验压力P。=1.25PN。从出口端加压，保压10min，试验重复两次，应无漏泄
3. 4. 6液压试验后,应以气压 5. 0MPa 和 P。为 P两种试验压,力进行气正密封性试验,从出口端加压,保压 10min,应尤漏泄。
3.5外观
止回阀的外表而应光洁平整,不允许有凹陷、毛刺等缺陷。4质量保证规定
4.1检验责任
止回阀的出厂检验应由制造厂技术检在部门负责检验，提交验收的止回阀必纳符合本标准第3章和第5章的要求。
4.2捡验方法
止回闻应按GB600的要求进行液压强度试验，结果应符台3.4.4条的规定。4.2.2
止回润应按GB600的要求，分别进行压，气压密封性试验，结果应符合3.4.5条和3.4.6条3
的规定。
交货准备
包箱前，止回膨螺纹应加护套。装箱
北同出厂应装箱.箱内应有装箱单。在装箱单上应注明下列内容
8.产品名称,标准编号；
b.公称压力、公称通径；
t.每稍数量：
d.产品合格证号码
5.3此存
产品应放在下燥室内，不允许露天存放。5.4标志
CB 59196
止回间的标志按GT 3G32的要求，并有标准编号、检查印和制造厂标志,附加说明：
本规范由中国船舶工业总公司综合技术经济研究院提出。本规范由巾国船舶工业总公司武昌造船厂归口。本规范由中国船舶工业总公可第七（）四研充所负责起草、六（）三所参加起草。本规范主要起草人：张效欧
计划项目代号：942801
本规范有统一筛工图样提供。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
