CB 593-1996
基本信息
标准号： CB 593-1996
中文名称：带底部法兰高压空气直角截止止回操纵阀规范
标准类别：船舶行业标准(CB)
英文名称： Specification for high pressure air right angle stop check valve with bottom flange
标准状态：现行
发布日期：1996-09-03
实施日期：1997-04-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：255918
标准分类号
标准ICS号：造船和海上建筑物>>船舶和海上建筑物综合>>47.020.30管路系统
中标分类号：船舶>>船舶管路附件>>U52船用阀件
关联标准
替代情况：CB 593-67
出版信息
页数：6页
标准价格：12.0 元
相关单位信息
标准简介
CB 593-1996 带底部法兰高压空气直角截止止回操纵阀规范 CB593-1996 标准下载解压密码：www.bzxz.net

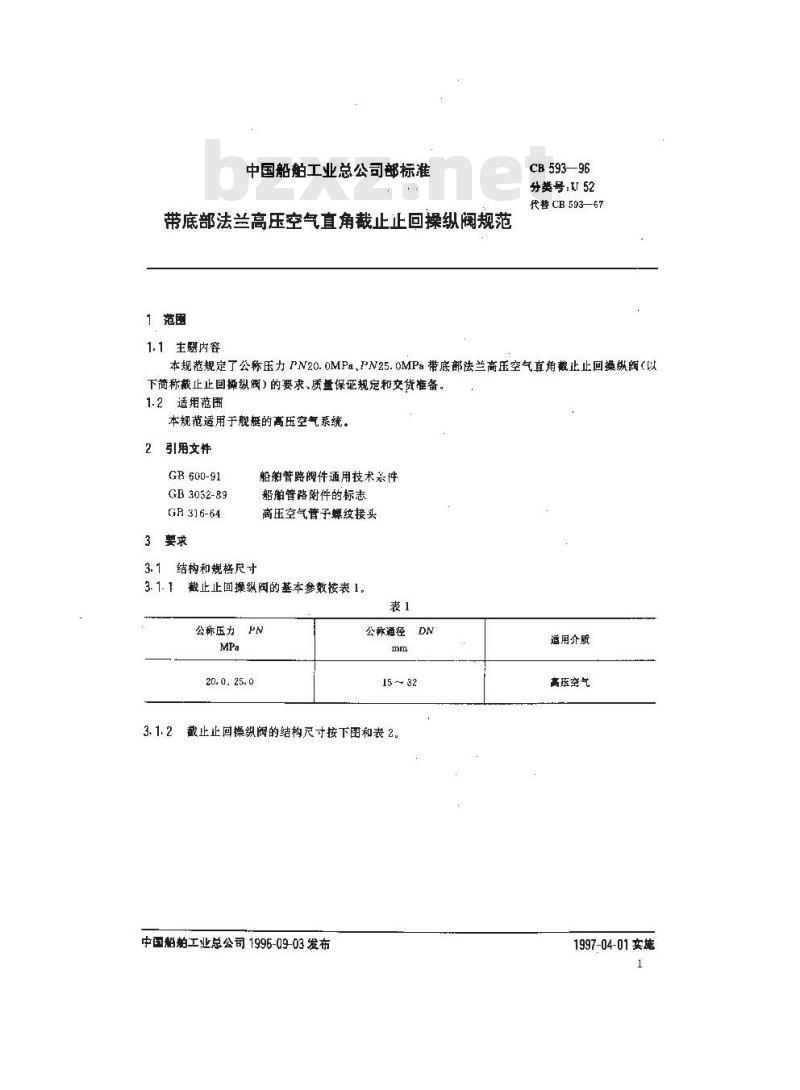

标准图片预览
标准内容
中国船舶工业总公司部标准
CB593--96
带底部法兰高压空气直角截止止回操纵阀规范
1996-09-03发布
中国船舶工业总公司
1997-04-01实施
中国船舶工业总公司部标准
带底部法兰高压空气直角截止正回操纵阀规范1范围
1.1主题内容
CB593—96
分类号：U52
代替 CB 593—67
本规范规定了公称压力PN20.0MPa，PN25.0MPa带底部法兰高压空气直角截止止回操纵阀（以下简称截止止回操纵阀）的要求、质盘保证规定和交货准备。1.2适用范围
本规范适用于舰艇的高压空气系统。引用文性
GR 600-91
GB 3032-89
GB316-64
3婴求
3.1结构和规格尺寸
船管路阀件通用技术系件
船管路附件的标志
高压空气管子螺纹接头
截止止回操纵阀的基本参数按表1.表1
公称压力
20.0.25.0
公称通径
15 ~ 32
截止止回操纵阔的结构尺寸按下图和表2。中国船帕工业总公司1996-09-03发布适用介质
高压空气
1997-04-01实施
结构尺中
412305
3-2标记示例
CB 593—96
1—阔体;2—阀盘,3—阀盖:4—阀杆:5—弹簧表2
螺纹接头尺寸
439 × 2 34
M45X237
102M6nX254
法兰连接尺于
40145107:84
155117196
d，为撞击式手轮
公称压力为20.0MPa，公称通径为15mm的润体材料为镍赞铜带底部法兰高压空气直角截止止回操纵阀：
截止止回操纵阀20015H
CB593-96
公称压力为25.0MPa，公称通径为20mm的阀体材料为不锈钢带底部法兰高压空气直角截止止回操纵阀：
截止止回操纵阀25020N
CB 593-96
公称压力为25.MPa，公称通径为32mm的阀体材料为黄钢带底部法兰高压空气直角截止止回操纵阀：
截止止回操纵阀25032H
3.3材料
CB 593-96
3.3.1截止止回操纵搁的主要零件材料按表3。2
镶黄铜
青铜丝
20.0MPu 23.0MPa
HNi56-3
QAI10 3 1. 5
QSi3-1
CB 593—96
标崔号
CB5232-85
GB4429-89
GB312382
超低碳不锈闭
不辖钢
培声铜
超低碳不锈钢材料机械性能及化学成份应符合下列要求：a.机械性能10o.= 400MPa:0,三 650MPab,= 25%b.化学成份：按表4
化学元素
3.4性能
2. 4 ~ 26
4. 5 ~~ 7. 5
2. 5 ~ 3. t
3. 4. 1截止止回操纵阅的技术要求按 GB 600。化学元素
截止止回操纵阀螺纹接头的连接尽寸按 CB 316。3.4.2
3.4.3截止止回操纵阀的主要零性必须模锻或用型材制造25.0MPa
1Cr17Ni2
Q/110-3-1. 5
标准号
GR1220-84
GB4129-89
GH3123-82
3.4.4截止止回操纵阀阀体与阀盖装配后应进行液压强度试验，试验压力P，=1.5PN，保压10min应无瀑泄，
3.4.5截止止回操纵阅装配后，应进行液压密封性试验，当截止止回操纵阅关闭时，以P=1.25PN的液压试验压力从阀盘下方加压,保压 1(min，应无漏泄。当截止止回操纵阀打开时,封住出口端,以 Pm= 1. 25P的试验压力从阀盘下方加压,保压 10min,阀盖及阀杆密封处,应无谢泄。3.4. 6液压试验后应以 P=P的试验压力对截止止回操纵阀进行气压密封性试验,当截止止回操纵阔关闭时,从阀盘下方加压,保压 101nin,应无端泄。当截止止回操纵阀打开时,封住出口处,气压从阀盘下方加压，保压1omin，阀盖及阔杆密封处应无漏泄，3. 4. 7 止回阀气压密封性试验提起阀杆,以 P.= 5. 0MPa 的试验乐力从阀盘上方加压,保压 10min 阀盘下方应无滑泄。
3.5外观：截止止回操纵阀处表面应光洁平，不允许有毛刺、夹渣、凹坑等缺陷。4质量保证规定
4.1检验责任
截止止回操纵阀应由制造厂技术检验部门负责检验,提交验收的截止止回操纵阀必须符合本规范第 3 章和第 5 章的要求。
4.2检验方法
CB 593-96
4.2.1截止止回操纵阀应按 GB 600的要求，进行液压强度试验,结果应符合3.4.4条的规定。4.2.2截止止回操纵阅应按GB600的要求，分别进行液压，气压密封性试验，结果应符合3.4.5条和3. 4. 6 茶的规定。
4. 2. 3止回阀应按 GB 600 的要求,进行气压密封性试验,应符合 3, 4. 7 条的规定。5交货准备
5.1包装
包装前·截止止回操纵阀法兰密封平面应加盖板，螺纹部位，应加护套。5.2装箱
截止止回操纵阀出厂应装箱·箱内应有装箱单，装箱单应注明下列内容：编.产品名称、标编号；
b.公称压力、公称通径；
c.每箱数量：
d.产品合格证号码。
5.3贮存
产品应放在干燥室内，不允许露天存放。5.4标志
截止止回操纵阀的标志按(GB 3032的要求,应有标准编号、检查印和制造厂标志。附加说明
本规范由中国船舶工业总公司综合技术经流研究院提出。本规范由中国船舶工业总公司武昌造船厂归口。本规范由中国船舶工业总公司第七（）四研究所负责起毕，六（）三所参加起草。本规范主要起草人www.bzxz.net
计划项目代号：942803
王震敏。
本规范有统一施工图样提供。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
