中华人民共和国船舶行业标准
CB/T 3243.1~3243.6—1995
船舶产品图样和技术文件管理
1995-12-19发布
中国船舶工业总公司发布
1996-08-01实施
CB/T3243.1—1995
原CB'3243.186在实施近十年中，它所规定的船舶设计图样和技术文件的术语及其定义，对船舶工业产品设计过程中所编制的图样和技术文件有关概念的准确表述起到了很好的规范化作用。但是随着造船技术的迅速发展，与其相关的概念也在不断发展、变化，原标准的内容已不能满足船舶产品图样和技术文件管理的需要。在1992年对船舶工业现行标准清理整顿的过程中，提出了对原CB*3243.1一86进行修订的最终技术性结论意见。本次修订是在原词目基础上，根据广泛征求意见的结果，又新增加了22条术语。本标准中所列的术语，仅是船舶产品图样管理制度中常用的基本术语。为了使术语的内容编排具有逻辑性，便于使用，本次修订时将标准中收录的术语按四部分排列：a）产品及其组成部分
b）产品设计、试制过程
c）图样
d）技术文件
CB/T3243在《船舶产品图样和技术文件管理》总标题下包括六个独立部分：第1部分（即CB/T3243.1）：术语第2部分（即CB/T3243.2）：基本要求第3部分（邸CB/T3243.3）：基本格式第4部分（即CB/T3243.4）：修改规定第5部分（即CB/T3243.5）：成套性第6部分（即CB/T3243.6）：标准化检查本标准为第1部分（即CB/T3243.1)：术语。本标准自1996年8月1日起实施后，同时代替CB3243.1—86。
本标准由全国海洋船标准化技术委员会船舶基础分技术委员会提出。本标准由中国船舶工业总公司综合技术经济研究院归口。本标准起草单位：中国船舶工业总公司综合技术经济研究院。本标准主要起草人：王素青。
本标准首次发布于1986年，本次是第一次修订。1范围
中华人民共和国船舶行业标准
船舶产品图样和技术文件管理
第1部分：术语
本标准规定了船舶产品图样和技术文件的有关术语及其定义。本标准适用于船舶产品图样和技术文件。2产品及其组成部分
2.1船舶产品
船舶和船舶设备的统称。
2.2部件
CB/T3243.11995
分类号：U01
代替：CB*3243.1-86
973091
由两个或多个零件组成的产品。可以整体更换，也可以分别更换单个或多个零件。2.3零件
不采用装配工序制成的单一成品。2.4通用件
在不同型号或同型号不同规格的产品中能互换通用的零(部)件。2.5专用件
仅在一一种产品上使用的零（部）件。即为某一产品的特殊需要而设计并专门编号的零（部）件。2.6借用件
某产品或部件中采用其他产品中的零(部件。2.7外购件
凡不按本企业编制的设计文件制造，并以成品形式进入本企业的零（部)件。2.8标准件·
按标准规定的要求制造的零(部)件。2.9备件
储备待用的机件、工具和供用户备用的易损件。2.10易损件
产品在正常使用过程中容易损坏、失效或在规定期间内必须更换的零、部件。2.11附件
供用户安装、调整和使用产品所必需的专用工具和检测仪表，或为产品完成多种功能(用途)所必需的，而又不能同时装配在产品上的附属装置。3产品设计、试制过程
3.1初步设计
中国船舶工业总公司1995-12-19批准1996-08-01实施
CB/T3243.1-1995

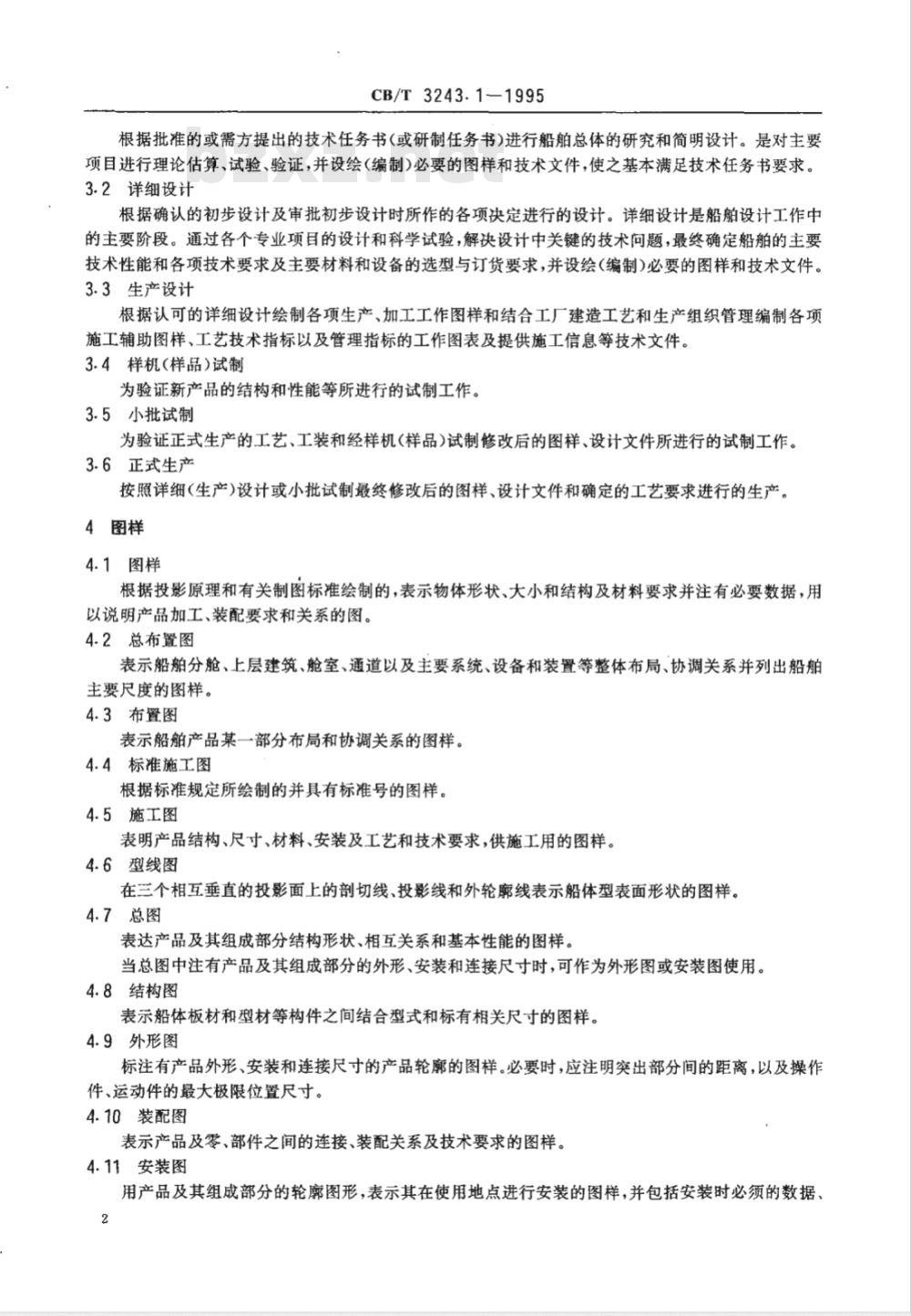

根据批准的或需方提出的技术任务书(或研制任务书)进行船舶总体的研究和简明设计。是对主要项目进行理论估算、试验、验证，并设绘（编制)必要的图样和技术文件，使之基本满足技术任务书要求。3.2详细设计
根据确认的初步设计及审批初步设计时所作的各项决定进行的设计。详细设计是船舶设计工作中的主要阶段。通过各个专业项目的设计和科学试验，解决设计中关键的技术问题，最终确定船舶的主要技术性能和各项技术要求及主要材料和设备的选型与订货要求，并设绘(编制)必要的图样和技术文件。3.3生产设计
根据认可的详细设计绘制各项生产、加工工作图样和结合工厂建造工艺和生产组织管理编制各项施工辅助图样、工艺技术指标以及管理指标的工作图表及提供施工信息等技术文件。3.4样机（样品）试制
为验证新产品的结构和性能等所进行的试制工作。3.5小批试制
为验证正式生产的工艺、工装和经样机样品)试制修改后的图样、设计文件所进行的试制工作。3.6正式生产
按照详细（生产)设计或小批试制最终修改后的图样、设计文件和确定的工艺要求进行的生产。4图样
4.1图样
根据投影原理和有关制图标准绘制的，表示物体形状、大小和结构及材料要求并注有必要数据，用以说明产品加工、装配要求和关系的图。4.2总布置图
表示船舶分舱、上层建筑、舱室、通道以及主要系统、设备和装置等整体布局、协调关系并列出船舶主要尺度的图样。
4.3布置图
表示船舶产品某一部分布局和协调关系的图样。4.4标准施工图
根据标准规定所绘制的并具有标准号的图样。4.5施工图
表明产品结构、尺寸、材料、安装及工艺和技术要求，供施工用的图样。4.6型线图
在三个相互垂直的投影面上的剖切线、投影线和外轮廊线表示船体型表面形状的图样。4.7总图
表达产品及其组成部分结构形状、相互关系和基本性能的图样。当总图中注有产品及其组成部分的外形、安装和连接尺寸时，可作为外形图或安装图使用。4.8结构图
表示船体板材和型材等构件之间结合型式和标有相关尺寸的图样。4.9外形图
标注有产品外形、安装和连接尺寸的产品轮廊的图样。必要时，应注明突出部分间的距离，以及操作件、运动件的最大极限位置尺寸。4.10装配图
表示产品及零、部件之间的连接、装配关系及技术要求的图样。4.11安装图
用产品及其组成部分的轮廓图形，表示其在使用地点进行安装的图样，并包括安装时必须的数据、2
零件、材料与说明。
4.12零件图
CB/T3243.1--1995
表示零件结构形状的图样。零件图是制造与检查零件用的图样，应包括必要的数据与技术要求。4.13系统图
用规定的符号(代号)和简化画法绘制的，表示产品组成部分且具有某种功能的系统中各元件联结程序的图样。
4.14原理图
用规定的符号（代号）和简化画法绘制的，表示系统、装置、设备的工作原理及其组成部分连接的相互关系的图样。
4.15接线图
根据电气原理图表明整个系统或部分系统中各电气元器件间安装、连接、布线的工作图样。各连接部位(端子)分别给予标号。
4.16方框图
一般用带注释的围框形式，表明产品或成套设备中组成部分间的相互关系，布置情况的简图。4.17框图
用线框、矢线和字符，表示系统中各组成部分的基本作用及相互关系的图样。4.18流程图
表示生产过程或事物各环节进行的顺序，以便生产按程序进行的简图。4.19电路图
用图形符号并按工作顺序排列，详细表示电路、设备或成套装置等基本组成和连接关系，而不考虑其实际位暨的简图。目的是便于详细理解，分析和计算电路特性。4.20电缆敷设图
表示电缆布置及安装的图样。
4.21表格图
用典型图形和系列尺寸参数表格，表示结构相同而尺寸不同的一个系列产品的图样。4.22包装图
为产品包装储运，按照有关规定而设计、绘制的运输包装图样。4.23基座图
机电设备及辅助设备底座安装固定用的结构图样。4.24管系图
表示管道的布置、介质的流向、流经的设备以及管系附件连接、配置状况的图样。4.25原图
由设计人员绘制，签署程序完整，供制作底图用的图样。4.26底图
根据原图制成的供制作复印图的图样。4.27副底图
底图的副本与底图保持完全一致，可供复制用的图样。4.28复印图
用底图(或副底图)复印面成的图样。5技术文件
5.1技术文件
为产品科研、设计、生产、验收和使用而编制的计算、使用说明、订货、工艺、试验和维修保养等的技m
术资料。
5.2技术协议书
CB/T3243.1—1995
供需双方就设计产品或研制项目的性能、试验、设计质量等技术方面共同协商达成一致的文件。
b）技术协作的指导性文件。由甲、乙双方拟定，其主要内容包括：1）序言；
2）项目名称；
3）技术指标；
4）进度要求；
5）双方义务；
6）研究成果所有权和转让；
7）协议有效期；
8）经费与支付；
9）具体执行单位及负责人。
5.3技术任务书
拟定船舶产品主要组成、性能指标和基本技术要求的原则性文件。由上级批准或需方确认后，作为船舶产品设计的依据。
5.4技术建议书
设计单位向需方对技术协议书提出的体现产品合理方案的改进性和推荐性意见的文件。经需方同意后，作为产品设计的依据。
5.5技术经济论证报告
论证产品及其组成部分在技术经济上合理性的文件。5.6技术条件
表达产品及其组成部分，不适宜在施工图样中详细表示出来的制造、试验、检验和供应等方面的技术要求的文件。
5.7计算书
根据需方对产品技术指标的要求，对产品的性能、结构、系统等方面进行理论计算的文件。5.8技术说明书
用文字、符号、图示等形式对设计中确定的产品构造、工作原理、性能、试验、使用、保管和维修等方面说明性的文件。
5.9试验大纲
按船舶产品规范、标准、规则、法律以及国际公约中有关规定和要求为基础制定出的，并经供需双方协商(或上级批准)所订的产品应达到设计性能而提出试验项目与测试项目等指导试验的文件。5.10试验文件
为规定产品试验的项目、条件、内容、程序、方法以及表达试验结果等而编制的文件。5.11试验报告
按试验大纲和试验文件的要求进行试验验证后得出实测数据及结论而编写的文件。5.12技术总结
产品进行样机(样品)试制和小批试制时,对设计和工艺在试制过程中出现和存在的问题、解决方法及试验验证等的分析总结所编制的文件。5.13完工文件
根据工厂对该船舶产品的施工、检验和试验的实际结果及使用维修保养要求编制成的图样和技术文件的统称。
5.14图样目录
CB/T3243.1-1995
产品或零（部）件的全套图样的清单。5.15文件目录
产品或零(部)件的全套技术文件的清单。5.16明细表
以表格形式表明产品或部件组成部分的全部项目和数量的清单。供生产计划，生产准备使用。5.17汇总表
根据各明细表或图样明细栏，进行分类，综合整理而编制的表格。如标准件汇总表，外购件汇总表等。
5.18管理图表
产品研制和生产时，为管理工作需要而绘制的表格或图样。5.19质量证明书wwW.bzxz.Net
制造单位对用户提供有关产品安全、可靠性和技术性能的各种测试数据、原始凭证等而编制的文件。
5.20合格证书
产品经检验后出具证明其合格的文件。5.21使用说明书
供用户了解产品，正确吊运、安装、调试、使用和维修产品的文件。5.22履历薄
记录船舶产品设计、建造过程中，重要事件的发生和处理以及试验、试航结果的汇总文件。5.23鉴定书
鉴定和评定产品质量的结论性文件。5.24工艺图样及文件（工艺卡片）表示产品制造路线、工艺方法的图样及其文件。5.25装箱单
产品实物装箱的清单。供生产企业包装和用户开箱清点实物之用。5.26产品标准化审查报告
对新产品在设计、试制过程中贯彻和实施标准综合要求情况的审查意见而编制的文件。5.27设计评审报告
在产品开发过程中的不同阶段，对设计方案、结构性能等技术经济指标的先进性、合理性与可行性进行全面、系统评价的文件。
5.28产品可靠性保证大纲
对产品研制任务书(或技术协议书)和合同中的可靠性定性、定量要求及可靠性工作项目进行分析并作出规定的文件。
5.29产品质量保证大纲
为保证产品质量，对研制、设计、生产及使用过程中质量管理提出综合要求的文件。5.30新产品标准化大纲
对新产品在研制过程中贯彻和实施标准提出综合要求的文件。
