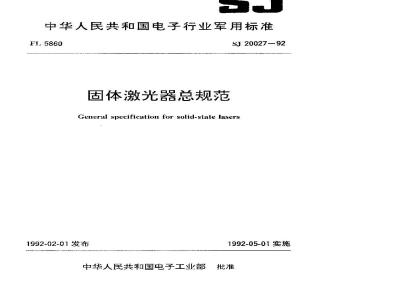

中华人民共和国电子行业军用标准FL5860
固体激光器总规范
SJ 20027—92
General specification for solid-state lasers1992-02-01发布
1992-05-01实施
中华人民共和国电子工业部
１范围
1.1主题内容
1.2适用范围
1.3分类
2引用文件
3要求
3.1详细规范
3.2术语定义
3.3缩写词、量和单位
3.4合格鉴定
3.5可靠性
3.7材料
3.8零部件
激光器·
安全性·
3.12环境要求…
标记·
4质量保证规定
检验责任
4.2检验分类
4.3检验条件
4.4首件检验
鉴定检验(定型检验）
4.6 质量一致性检验
4.7包装检验·
检验方法
4.9其它有关要求…．
5交货准备
5.2标记·
5.3运输
S.4储存
6说明事项·
6.1定义·
6.2订货文件内容
TYKAONKACa-
中华人民共和国电子行业军用标准固体激光器总规范
General specification for solid - state lasers1范围
1.1主题内容
SJ 20027 -92
本规范规定了各类军用固体激光器（以下简称激光器或产品）的通用要求、质量保证规定、交货准备等。
1.2适用范围
本规范适用下为作战和军事训练所使用的以及为国家安全利益保密使用的各类激光器。1.3分类
1.3.1按基质材料分类
固体激光器按工作物质的基质材料可分为晶体类和玻璃类。a，晶体类：红宝石激光器、掺钕钇铝石瘤石激光器（Nd：YAG)、掺钕铝酸亿激光器（Nd：YAP)等;
b、玻璃类：掺硅酸盐玻璃激光器、掺敏磷酸盐玻璃激光器、掺敏硼酸盐玻璃激光器等。1.3.2按危害性分类
激光器按危害性分类应符台GB7247激光产品的辐射安全、设备分类、要求和用户指南）第9章的规定。
引用文
GR 191
GR 2423.2
GE 2423.3
GB 2423.6
包装储运图示标志
电工电子产品基木环境试验规程试验A:低温试验方法
电工电了产品基本环境试验规程试验B：高试验方法
电工电子产品基本环境试验规程试验Ca：但定湿热试验方法
电工电子产品发本环境试验规程试验Eb：碰撞试验法
GB2423.10电工.电子产品基本环境试验规程试验Fc：振动（正弦）试验方法GB2423.16
电工电子产品基本环境试验规程试验J：长霉试验方法
中华人民共和国电子工业部1992-02-01发布1992-05-01实施
S20027-92
GB2423.17电工电子产品基本环境试验规程试验Ka:盐雾试验方法
GB2423.21电工电子产品基本环境试验规程试验M:低气压试验法
GB2423.22
电工电子产品基本环境试验规程试验 N:温度变化试验方法
GB 7247
GR10320
激光产品的辐射安全、设备分类、要求和用户指南光设备和设施的电气安全
GB/T15175固体激光器主要参数测试方法GJB 179
GJB 431
SI3213
HB6161
3要求
3.1详细规范
计数抽样检查程序及表
产品层饮、产品互换性、样机及有关术语·般电子产品运输包装基本试验方法汽车运输试验机载固体脉冲激光测距机通用规范每个型号产品的要求应符合本规范及其详细规范的规定。当本规范中的规定与详细规范有矛屑时,应以详细规范为准。
3.2术语定义
本规范中的术语定义采用相应的国家标准和国家军用标准。3.3缩写词、量和单位
本规范中的缩写词、量和单位均采用相应的国家标准和国家军用标准。3.4合格鉴定
按本规范提交的产品应是经鉴定合格或定型批准的产品。3.5可性
若本规范所规定的性能和设计要求不足以保证产品所要求的固有可靠性时，则应在详细规范中具体规定可靠性要求。
3.6首件
芦件是指试生产的首批激光器样品（不少于3台）。若认为按合同进行正规生产之前，首件检验对于验证激光器是否符合规范的要求至关重要时则应在合同或订货单中提出首件检验的要求，并规定者件检验的其体事项。3.7材料
3.7.1选用材料的一般要求
所选用材料应符合光器性能设计的要求，a.
b，所选用的材料应符合国家标准、国家军用标准和有关标准的规定，尽量选用国产标准化、系列化、通用化的材料：
c：如对材料有抗磁性、耐辐射等特殊要求,应在详细规范中规定。d。选用的新材料，应具有究整的性能资料和合格证书。用其制造的零部件应经试验鉴定合格和订购方认可厝方可正式使用。e。代用材料应经过充分的试验或有可靠的资料证明能确保激光器性能，在取得订购方—2
TTTKAONKAca-
的同意后方可使用；
SJ 20027 -92
t.对未纳入标准的材料，在未验证可靠性之前不准使用；g、对有防霉耐腐蚀要求的材料，应按有关标准进行防霖防腐蚀处理，其处理不应降低材料的电气性能、机械性能、光学性能及其它性能。h凡超出保存期的材料、或无保存期规定但已失效变质的材料，均不得使用；i、所选用的绝缘材料，其耐温、耐腐蚀、防、介质强度、介质常数、机械强度、摄耗因素、吸潮性和透湿等性能应满足激光器使用和储存的要求。3.7.2激光工作物质的基质www.bzxz.net
用作激光器工作物质的基质材料，应能为激活离子提供合适的配位场，其机械性能、热导率、热膨胀系数和热光稳定性等要求均应满足激光器性能的要求。3.7.3密封材料（密封件）
3.7.3.1密封材料必须具有良好的密封性能和稳定的物理、化学性能，并应具有耐腐蚀、抗冲击、振动、耐磨擦以及耐高温、耐低温等性能要求。3.7.3.2密封材料必须满足使用激器的环境要求，保证激光器在规定使用期与存放期内，其密封性能指标不变。
3.7.3.3对有特殊要求的密封材料应在详细规范中规定。3.7.3.4密封胶、密封圈.以及其它新型材料均应符合3.7.1条d和3.7.3.1条的规定。3.7.4其它材料
其它材料的要求在详细规范中规定。3.8零部件
3.8.1激光
激光应是国产的标准件，通用件产品，以便能更换。其品种规格及技术参数在详细规范中规定。
3.8.2聚光腔（泵滞腔）
3.8.2.1一般要求
a.聚光腔的结构设计应考虑检修和维护的方便。b，聚光腔的结构设计和加工要求应考虑聚光效率和光照均匀性。3.8.2.2聚光腔的反光面
聚光腔反光面的下列要求应在详细规范中规定。在工作物质吸收光谱范围内的反射率；b．聚光面儿何尺寸的加工精度及反射面的表面粗糙度：c：反光膜层的牢固性及化学稳定性（适用时)。3.8.3泵浦灯
泵浦灯应选用国产的标准件、通用件产品，以便能史换。其型号规格及技术参数在详a.
细规范中规定。
存。泵浦灯加几百到几干伏的高压，触发电压高达万，为保证安全和顺利触发，应防止灯电极与相邻导体之间放电。为此，灯电极与相邻导体之间应绝缘或至少留1cm以上的空隙。
3.8.4谐振腔
谐振腔包括底座、反射镜及腔内外光学件调整、固定用的支架等。3
3.8.4.1机械结构
S 20027-92
谐振腔的机械结构应保证光学元件位置精确，易于调整，并具有一定的刚度和随温度变化的稳定性，
、谐振腔应能防尘、防潮、抗囊、抗冲击：b。腔内外的零件应是国产的标准件、通用件产品，以便能更换，其型号规格及技术参数在详细规范中规定;
C，腔内外光学零件的调整支架在垂直与水平方向的调整不应互相干扰、能自锁、并具有一定的温度稳定性和机械稳定性。3.8.4.2光学零件的加工要求
日。光学零件的加工要求在详细规范中规定；h，光学零件的光学镀膜层应与基底结合牢固，膜层的机械强度应高，能清洗、擦试。膜层的化学稳定性应好，抗激光损作阈值应高。具体要求由详细规范规定（适用时)。3.8.5冷却系统
冷却系统的设计应实用可靠、应符合激光器工作特性的要求。3.8.5.1冷却液
3.8.5.1.1冷却液的物理化学性能a.热容量大、密度大、凝固点低、粘度小、导热率火、体膨胀系数小，以确保激光器正常工作。
在工作光谱范围内透明：
C不易燃、不易爆。对铜、铅及其含金，对银、铬、橡皮、玻璃等无腐蚀作用；d、有良好的化学稳定性。
3.8.5.1.2冷却液流量
冷却液每分钟流量应在洋细规范中规定。3.8.5.2冷却
选用的冷却泵应是国产的标准件，以便维修和更换。其型号规格应在详细规范中规定。3.8.5.3冷却气体
冷却气体的戒份与每分钟流量在详细规范中规定，3.8.5.4传导冷却
热的传导体与被冷却体必须均匀一致地紧密接触，尽量使激光工作物质的整体温度均匀致。传导体材料在详细规范中规定。3.9电源
激光器电源的设让要求和主要性能要求在详细规范中规楚。3.10邀光器
3.10.1外观质量
a，外表面应处理干净和修饰，不得有锈蚀迹、密封胶和油脂的堆积，不得有明显的损仿以及其它影响外观或使用性能的缺陷；b，外表面处理层不得有脱落、损伤、起皮、起泡、龟裂和流痕，各部位的色泽应致；c：窗口保护玻璃的内外表面应清清，不得有划伤和破裂；活动窗盖的启、闭应松紧适宜、可靠。
3.10.2连接部位
TTTKAONTKAca-
SJ 20027 -92
a：螺纹连接部位应完整无损、连接可靠，起子槽、板手孔和固定销不应起毛和摄伤。螺钉、螺母和销的大小应符合详细规范的规定：b，紧固件与被紧固件部分的支承面应紧密接触，不得有松动和错位。除非另有规定，对固定连接部位的间隙应用密封胶或密封圜密封。3.10.3维修
激光器的有关琴部件应能修复或更换，经修复或更换后，检验其性能不应变坏。撤光棒在使用过程中，由于各种原因常会使通光面损坏，为此需修复或更换激光棒（见 3.8.1条）
b，谐振腔的内外零件在失去功能时应能修复或更换（见3.8.4.1条b)；c.泵消灯应可以更换（见3.8.3条a)；d、聚光腔应可以维修（见3.8.2.1条a)3.10.4性能特性
3.10.4.1机械性能
激光器要求结构紧凑、牢固耐用。经严酷的环境试验（试验条件见4.3条a；试验方法见4.8.2条）后，外观质量（见3.10.1条)不应变坏（检验方法见4.8.1条）；其它机械性能应符合详细规范的规定。
3.10.4.2光电性能
3.10.4.2.1在不同型号激光器的详细规范中应规定有关参数及参数指标。参数测试条件见4.3条b；测试方法见4.8.3条。3.10.4.2.2激光器的光电参数应稳定可靠，在严酷的环境试验过程中或试验（试验条件见4.3条；试验方法见4.8.2条）后，检测规定的参数应符合详细规范的规定（检测条件见4.3条b、c;检测方法见4.8.3条)。
在一项或连续儿项环境试验过程中或试验终了，需要检测的参数，由详细规范在3.10.4.2.1条规定的参数范围内确定。3.10.4.2.3在3.10.4.2.1茶规定范圈内的那些最易受生产工艺或生产技能变化影响的，以及对于激光器达到预定使用要求至关重要的性能参数，应由详细规范列出，以作为A组检验的光电参数。
3.10.4.2.4在3.10.4.2.1条规定范围内的那些更多地受零部件质量影响、而较少地受生产工艺或生产技能影响的性能参数，应由详细规范列出，以作为B组检验的光电参数。一般情况下（除非另有规定），在3.10.4.2.1条规定范围内的除A组检验以外的参数均为B组检验的参数。
3.10.4.2.5在3.10.4.2.1条规定范围内的用于考核激光器工作寿命的参数（一项或几项）由详细规范确定。
3.10.4.2.6在3.10.4.2.1条规定范围内的用于激光器包装运输试验后考核的参数，由详细规范确定。
3.10.5寿命
a。激光器的工作寿命时数由详细规范规定：b，撇光器的寿命考核参数（见3.10.4.2.5条）标准由详细规范规定；t，激光器的储存寿命时间由详细规范规定：3.10.6重量
SJ 20027-92
激光器的重量和外形尺寸在详细规范中规定。3,11安全性
3.11.1电气安全
激光器的电气安全应符合GB10320第4章中的有关规定。3.11.2辐射安全
，激光器辐射安全分类应符台GB7247第9章的规定（见1.3.2条）；b激光器辐射安全的工程技术费求应符合GB7247第4章的要求；c，激光器辅射安全标记应符合GB7247第5章的规定。3.11.3特定安全设计要求（适用时）a，泵浦灯的安全装配要求见3.8.3条b的规定；b。在冷却泵电源与泵浦灯电源之间应安装联锁保护装置，以保证冷却泵开动后才能启动泵游灯电源。
3.12环境要求
3.12.1贮存
a.库房温度-30～+60t，和对湿度不大于80%：b库房内应有良好的照明设施：
C，库房建筑应有良好的抗震、防火、通风等设施。3.12.2 工作
激光器在详细规范规定的各种恶劣环境下应能正常工作。激光器经规定的严酷环境试验(见表1和表4)后应：a．机械性能可靠（见3.10.4.1条）；b.光电性能可靠（见3.10.4.2.2条）；c。标记清晰、牢固（见3.13条)。3.13标记
除非另有说明、交货时每台激光器应牢固地，溝晰地附有下列标记。3.13.1安全标记
安全标记应符合GB7247第5章的规定（见3.11.2条C)：a．说明标记；
b，警告标记；
c．窗孔标记；
d．板的标记：
e。安全联锁板标记，
3.13.2型号名称和制造年、月
每台激光器及其产品说明书上均应标上激光器的型号名称和制造年、厅。型号命名方法按有关标准规定。
3.13.3承制方厂名、代号或商标每台激光器及其产品说明书上应有承制方的厂名、代号或商标，承制方使用的厂名、代号或裔标应在鉴定批时向鉴定机构备案。3.13.4军用标记「\
凡符合本规范和详细规范要求的激光器，在激光器及其产品说明书上均应标出军用标记6
HTKAONTKAca-
SJ2002792
“J\。附有军用标记的激光器的试验数据由制造厂要善保存，保存期不少于2年，有关部门需要时可随时检查。
3.13.5质量认证合格标记
凡符合中国军用电子元器件质量认证要求的光器，在激光器及其产品说明书上应附有上级有关部门确认的质量认证合格标记。3.13.6批次识别
无顺序号的激光器都应标记批次识别代号。批次识别代号只限用阿拉伯数字和拉丁字母,或两者冏时使用
4质量保证规定
4.1检验资任
除非另有规定，承制方应负责究成本规范规定的所有检验。必要时订购方或上级监定机构有权对规范所述的任一检验项目进行检查。4.1.1 合格资任
所有激光器必须符合本规范第3章和第5章的所有要求，本规范中规定的检验应成为承制方整个检验体系或质量人纳的个组成部分。若合同中包括本规范规定的检验要求，承制方还应保证所提交验收的光器符合合同要求：质量一致性抽样不允许提交明知有缺陷的激说器，也不能要求订离方接收有缺陷的邀光器，4.1.2激光器的提交
4.1.2.1承制方提交的产品必须是经上级鉴定机构批准设计定型、生产定型或转厂鉴定后生产的激光器。
4.1.2.2承制方提交的激光器必须是经本单位检验部门按产品图样和各级规范及有关技术条件的要求检验合格的激光器，并口应附有必要的检验测试记录。4.1.2.3承制方提交的产品必须是成批的。除非另有规定，检验的批垦、批的组成和提交均应符合GJB179的有关规定。
4.1.3出厂前的复验
通过了质量-一致性检验并在制造厂存放时间超过了24个月的光器,在交货之前应由制造厂按A组检验的全过程(见4.6.4.1.2条)进行重新检验。发现不合格品应从中剔除。4.2检验分类
本规范舰定的检验分为：
a首件检验；
b。鉴定检验(定型检验)：
c质量一致性检验。
4.3检验条件
a，除非另有规定，应依据GB2423的有关规定和详细规范中的具体规定进行各项试验；h，除非另有规定，应依据GB/T15175--94中第4章的规定进行各项光电参数的测试：c，在·项或连续几项环境试验过程中或试验终了时，需要检测参数时的测试茶件在详细规范规定。这些规定的检测参数（见3.10.4.2.2条，在进人试验前应测试（试条件见4.3条b,测试方法见4.8.3条)台格(参数指标符合详细规范的规定)：d.激光器辐射安全分类时的参数测量条件应符含GB7247第8.2条和本标准4.3条b7
的规定。
l 2002792
e、在详细规范中规定的其它检验条件。4.4首件按验
，如果在合间或订货单中提出首性检验要求时（见3.6条）,则应按规定进行首件拉验其检验规则、检验项目、检验顺序、受检物品数量、需要的数据及合格判据均在合同或订货单中规定，
如果在合同或订货单中末提及首件检验要求时，一般以设计定型检验代替【见 4.5b.
条)，
4.5鉴定检验（定型检验】
鉴定检验足为了全面评价新产品的所量是否达测战术技术要求和厂是否具备了批量生产的能力和手段。
一般情况一鉴定检验分设计定年检验与生产定型格验设计定型检验可由首件检验代替，当产品通过设计定型检验并有关要求齐备「工装模头，具有批鼠生产能力后方可投人批量生产,并应对产品进行生产定型检验。鉴定检验应在产品制造方与讨购方双方认可的实验室里进行，屏下列情况之一均应进行监定检验：a，光器设计定型和生产定型；
h，激光器的性能和质量与原监定拉验时发生了重大变化：c．改变了激光器的主要结构和工艺：d.激光器停产较长时间再次投产或转厂生产：e.上级鉴定机构提出进行鉴定检验4.5.1样品
样品应从生产批中随机抽取，雨且应该是用通常尘产时快用的设备和正常工艺生产的激光器。
4.5.1.1样品数
a：用于设计定型的试样一般不少于台逝光端女，用于生产定型的试样一般不少下台微发器。4.5.2检验规则
除非另有规定应按表1 的规定和给出的顺疗对择品逆行鉴定检验。表1鉴定检验
外现质量
连接部位
维修性
【所在章条】
法和条件
(引用章条或引用其它标难)
4.3条c:4.8.6
4.8.1;*,8.3;4,3条b
TYKAOIKAca-
光电性能
电气安全
摘射安全
特定安全
设计要求
环境要求\
S.T 20027 -92
续表1
（所在章茶）
3.10.4.2.
3.H.2条a
3. 11.2条 n.c
方法和条件
（引用章条或引用其宦标准）
度、衡法：4.3条c
4.8.3;4.3条h
GB 10320 第5章
4.3条 d;4.8.3
4.8.1:4.8.6
4.3 条 a, b.c, c
4. 8.2 条 b, a, d, c,f,g,e, h, i,j:4.8.1t4.8.3
注；环境试验时将样品分成3组分开进行。第一组接4.8.2条b,a,d.c顺序进行；第二组按4.8.2条tg颤序进行;第二组按 4.8.2 条 e, 5,1,顾序进符c设计定型鉴定时每组样品至少一台激光器；牛产定型鉴定时组样品至少3台光器。4.5.3鉴定检验失败
鉴楚试验的试样按4.5.2条规定的内容检验之后，如果任何一台激光器不能满足规定的技术要求附，应判鉴定试验失败。承制方应当分析原因、改进工艺方法和质量保证措施，并对出现失效的特性逆行必要的修复。当该批激光器存在的上述间题确实得到克服以后，可按4，5.1系和4.5.2条的规定重新提变鉴定试验，置新检验试验若需要再进行哪些项目检验应由订购方作出决定。
4.5.4鉴定合格资格的保持
为了维持鉴定批准，承制方每24个月就应向鉴定机构提交·份拟行报告，鉴定机构应规定开始提交报告的日期，在每24个月期限之后的30天内未送报告，鉴定机构可以撤销该产品的鉴定批准。
4.5.4.1不连续批
尚若承制方欲中断生产一种型号或全部型号的激光器，只要尚有库存，就可在合格产品日录上继续保留。承制方应在最后一批激光器全部发出后30天内通知有关订购方，承制方可储存报后一批激光器，而且当库存售究时，应通知鉴定机构从合格产品目录中删去此项产品。4.6质量致性检验
除非另有规定，投入批暨生产的一批产品均应依次进行下列质量一致性检验：a．材料检验：
b．零部件检验；
c.电源检验：
t：激光器检验。
4.6.1材料检验
SJ 20027 -- 92
为保证激光器质量符合要求，激光器承制方应对材料按3.7条的要求在激光器制造工艺流程中检验验收。
4.6.2零部件检验
每个零部件应在激光器组装之前按3，8条的要求逐项进行检验和验收，以确保激光器的质基。
4.6.3电源检验
电源检验在详纽现范中规定。
4.6.4激光器检验
4.6.4.1批检验
批检验应包括A组与B组检验。
4.6.4.1.1检验批
“检验批\规定为在一个月的周期内在基本相同条件下生产并提交检验的同型号、同工艺、同材料、性能相同的全部激光器。4.6.4.1.2A组检验
A组检验按表2规定的检验内容和顺序进行。表2A组检验
扮验内容
外观质辑
连接部位
维修性
光电特性
（所在章条）
3.10.4.2.3
方法和条件
(引用章条）
4.8.1;4.8.3:4. 3条 b
拙样方法
100%检验
100%检验
4.6.4.1.2.1A纠检验应在按本规范提交的全部产品上进行。发现不合格品（不符合设术条件规定的产品)都应从中别除。由于5%以上不合格品而导致拒收的那些批，不应按合同供贷。
4.6.4.1.2.2对拒收的批应当存明原因、改进措施、翡除全部不合格品后再按原释序提交检验。经再次检验仍四5%以上的不合格品又被抵收，则该批激光器不得再提交。4.6.4.1.3 B组检验
3组检验应按表3规定的项日和频序避行：这些项旧应该在已经提交并通过了A组检验的样品上进行。
ITKAONKAca-
