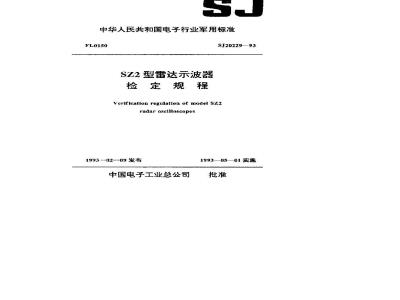

中华人民共和国电子行业军用标准FL0150
SZ2型雷达示波器
检定规程
SJ20229—93
Verification regulation of model SZ2radar oscilloscopes
1993[2-09 发布
中国电子工业总公司
1993—05—01实施
中华人民共和国电子行业军用标准SZ2型雷达示波器
检定规程
Verification regulntion af modelSZ2 radar oscilloscopes
1范围
1.1主题内容
SJ20229—93
本检定规程规定了SZ2型雷达示波器的检定条件、检定项目、检定方法，检定结果处理及检定周期。1.2适用范围
本检定规程适用于带宽由DC~15MHz雷达示波器的检定，对双通道或带宽大于15MHz的雷达示波器也可参照本规程进行检定。
引用文件
本章无条文。
3定义
本章无条文。
4般要求
1993--05--01实施
中国电子工业总公司1993—0209发布1
TKAONKAca-
SJ20229—93
4.1受检计量器具的用途和原理
SZ2型雷达示波器，是带宽DC~15MHz的单线全晶体管化脉冲示波器。灵敏度为10mV/div，内备40mV方波。仪器本身可以自校，扫速只有八挡，便于快速测量时间：有七档内调辉时标和乙轴放大器。内调辉灵敏度高，外调辉额带范固宽，极性正负可变。能准确地测量达上的脉冲信号幅度、频率以及相位关系。4.2技术要求
4.2.1垂直系统
4.2.1.1偏转因数
10mV/div~10V/div共10档：误差±5%，备有10：1衰减探极，最大输人电压500V(DC+ACp-p)。4. 2.1.2频带宽度
DC~15MHz（-3dB)（偏转因数在10mV/div档级时），4.2.1.3瞬态响应
上升时间≤24ns（偏转因数在10mV/div挡级时）。上冲<5%，视在延迟时间>50ms。4.2. 1.4输入阻抗
直接输入电阻1MQ，电容≤30pF，经探极电阻10M0，电容18pF。
4.2.2水平系统
4.2.2.1偏转因数
≤1oV/di+扩展≤2V/div
4.2.2.2频带宽度
0~200kHz(-3dB)。
4.2.2.3扫描时间因数
0.1μs/div~0.5s/div共八档，误差土5%。扩展3~5倍，0.1u/div误差土20%，其余各档误差均为±5%。
4.2.2.4输人阻抗
SJ20229—93
电阻≥100k0，电容≤30pF。
4.2.3触发同步放大器
4.2.3.1内触发
20Hz20MHz（正弦或脉冲）垂直显示幅度>10mm时均能触发同步。
4.2.3.2外触发
DC~20MHz触发信号幅度在0.5~20V-均能触发同步4.2.4校准信号
4.2.4.1电压幅度
40mV,误差：土3%。
4.2.4.2重复频率
1kHz。
4.2.5时标和Z轴放大器
4. 2. 5. 1、时标
0.05μs.0.1μs,1μs,10μs、0.1ms、1ms、10ms。误差：10ms为±5%，其余为士3%。
4.2.5.2Z轴放大器
a.外调辉题率；100kHz～20MHz。b.最小调辉幅度;0. 5Vb-pa
心.外调辉极性：正负可变。
4.3检定条件
4.3.1环境条件
a.环境温度：20±2℃；
b.相对湿度：45%～75%；
c大气压强：86~106kPas
d.供电电源：220V土2%.50Hz±1%；e.周围环境：无影响仪器正常工作的机械振动及电磁场干扰。4.3.2检定用设备
见下表。
TTKAONKAca-
仪器名称
尿波器
校准仪
抵频信号
发生器
SJ20229—93
主要找术要求
Ins，上冲5%
时间较准：
a.基准时间≤=号
b，土3%偏差量程：#士0.1%
(2±2℃)
(. 主 10%体差量程:≤±0. 5 %（）
电压忙难
50mV以t±0.5%±5mgV
50mV以下：±0.5%±5mV
1H～1MHz+输出阻抗≤3kn
输出辅度 0~5V
失真魔5%
高额信号
1mkHz~30MHz，输出阻抗≤3kn.
发生器
失真度<5%，开路输出电压0~1V
品体营
毫优表
电压表
数字式
频率讨
20Hx~1MHz，基本车说差+3%，
频误差≤5%
15kHz~50MHz，基本误整±3%
颠本范，10Hz~10mMHz
晶报稳定度：1×10-8/
额车范图：50kHz~50MHz
测电容准确度>100pF±1%
商频Q表
<1pF±1pF
直流电桥
示波器
测电阻精度士h2%
新宽 DC~ 20MHz，双通道最高灵敏度：ImVaiv
竭宽 0~1MHz,些分双谢辅人量高灵微度高氮度
示波器
电子交流
稳压臀
隔商丧减
<20V/div.共模押翻比>1
输出电压：2213
被形失真不大于5%
稳定精度：±h5%
电压调整率：土1%
考型号
SC-340
SC-7204
QBG-IALCR
QBG-1B4225
XJ—19
5详细要求
SJ20229—93
5.1检定项目与检定方法
5.1.1外观及工作正常性检查
5.1.1.1受检示波器应附有产品技术说明书及必要附件，非首次检定时,应附有前次检定证书
5.1.1.2受检示波器不应有影响其读数和工作性能的机械损伤。所有旋钮开关应牢固可靠.档位情晰、定位准确。5.1.1.3开机后，按说明书规定预热之后，调受捡示波器辉度”、“聚焦”和\辅助聚焦\旋钮，光点应能均匀变化，亮度足够，聚蕉良好。
5.1.1.4加入校准信号调整图象，使在示波管屏幕有效面积内，波形术失真。
5.1、1.5受检示波器输人耦合置“接地”经\预热”后将光点调至屏幕中央·观测在说明书中规定时间内（一般为1h），光迹（点）随时间在垂直（水平）偏移的位置。5.1.2校准信号的检定
5.1.2.1校准信号幅度误差
a.幅度检定方法1
按图1连接计量器具。将示波器校准仪电压输出和受检示波器的幅度校准信号置于同一档级，并分别馈至高灵敏度示波器的A、B两输入端（两通道偏转因数档位相同），高灵度示波器垂直工作方式置于“A一B”同时将扫描时间因数开关置乎适当位置，则屏幕将显示如图2(a)或(b)波形。HKAONTKAca-
示波器较难仪
电压输出
受检示波器
标雅信母输出
SJ20229--93
高荧敏度永波器
a、b两线反映两个信号幅度的差，逐步提高高灵敏度示波器的灵敏度并谢节校准仪\V偏差\旋钮，使a、b两线重合。此时示波器校准仪“V偏差表头的指示值，就是受检示波器的校准信号幅度修正值。
检定结果记人附录 A(补充件)表 A6。b.幅度检定方法2
在受检示波器校准信号幅度误差为士3%时,可按图3所示方法进行检定。
示波骼较糙仪
SJ20229—3
校准信号输出
受检示波器
将示波器校准仪电压输出与受检示波器校准信号幅度置于同一档级，示波器垂直合方式置“直流”，灵敏度开关置于适当位置，以保持屏幕显示幅度为有效面积的80%左右。拨动转换开关S并微调校准仪“V偏差\旋钮，使两个信号在屏尊上幅度一致。此时校准信号幅度误差可由校准仪V偏差”表头读出，其误差符号等于表头偏差相反值，将检定结果记入表A6。5.1.2.2频率误差检定
按图4连接计量器具。
额率计
受检波器
较准信号编出
记录频率计所指示的频率了。频率误差按（1)式计算，并将结果记入表A6 中。
×100%
式中：-—校准信号重复频率的标称值； (1)
TTKAONKAca-
SJ20229—93
f—题率计显示的重复频率。
5.1.3水平系统的检定
5.1.3.1扫描时间因数误差
按图5连接计量器具。
示波校准仪
时标输人
匹配电阻
受检示波器
将示波器校准仪的时标信号输出经终端匹配电阻馈人受检示被器Y轴输入端。受检示波器的扫描微调置于“标准”位置，使校准仪的时标输出档位和受检示波器的扫描时间因数相对应。调节示波器“水平位移”和校准仪“T偏差”旋钮，在检验工作面长度80%的范围内，得到时标尖峰都对准垂直刻度线的8个周期稳定的波形，如图6。此时，校准仪“T偏差”表头的指示值即为扫描时间因数误差，其误差符号等于表头偏差相反值。将检定结果记入表Al.
显示长度
经“扩展”后的扫描时间因数误差，仍用本办法，此时允许扣除视在延迟时间。
当使用周期不可微调的时标信号发生器进行检定时，可按图8wwW.bzxz.Net
SI20229--93
?和公式(2)计算扫描时间因数读差A
E-Ax10% 2)
扫描时间因数误差
式中：A——检验工作面长度的80%（水平）：B——时标信号8个周期脉冲对应的显示长度。5.1-3.2触发性能
a.内触发性能
按图8连接计量器具。
正弦波信号发生器
匹配电阻
受检示波器
将正弦波信号馈入，罩于内触发状态的受检示波器Y输人端。调节信号幅度及示波器灵敏度，使屏幕显示的幅度等于技术要求的内触发最小幅度。在保持幅度的前提下，改变信号频率，在示波器带宽范围内的高、中、低段，波形应能稳定地显示（在检定过程中允许调整“触发电平\，\稳定度”和改变触发选择”\）。此项应对“+”“\触发极性分别检定，将检定结果记入表9
TTKAONKAca-
A2 中。
b.外触发性能
SJ20229-93
按图9连接计量器具，
信海发生器
隔离减器
受检示波器
外触发
匹配电压
电压表
将正弦波信号分别通过隔离衰减器和匹配电阻馈入·置于外触发状态的受检示波器Y输入鳞和外触发输入端，并用电压表监视之·使信号电压等于说明书规定的外触发最低电压（用电压表监视并算出其峰峰值），在示波器带宽范捆内的高低两端和中间段波形应能稳定地显示（在检定过程中允许调整\融发电平和“稳定度”及改变“融发选择”)。
此项应对\十”、“一\触发极性分别检定。将检定结果记入表A2 中。
5.1.3.3频带宽度的检定
参照第5.1.4.3条进行检定，此时将高度H改为长度L。5.1.3.4偏转因数的检定
将示波器校准仪的电压输出馈至受检示波器的X轴输入端。参照第5.1.4.1条进行检定。
将5.1.3.3,5.1.3.4条检定结果记入表A3中。5.I.3. 5输入阻抗
SJ20229--93
扫描波段开关置于“外\，按5.1.4.4条的方法测出×轴输入阻抗。再将触发盘于“外”，用同样方法测出外触发辅入抗，将检定结果记人表 A9 中。
5.1.4垂直系统的检定
5.1.4.1偏转因数误差
.按图连接计量器具。
示波器接准仪
受检示波糖
将受检示波器增益微调登于“校准”位置，耦合方式登于“直流”，将示波器校推仪的标雄电医U加于Y轴输入端，调节示波器校准仪“电压输出”幅度，便显示幅度约为检验工作面高度的80%左右。读出此时显示高度H，按(3),(4)式进行计算。Sy
SmSr×100%
++**** (3)
5.+.+--..++.. (4)
式中：Sy—偏转因数实测值,V/cm或V/tivSe一偏转固数标称值
sy-—偏转因数误差。
偏转困数误差亦可以从示波器校准仪的“V偏差\表头直接读出，误差符号为读数相反值。此项检定应分在偏转因数各衰减档进行。将检定结果记入表 A垂中。b.探极衰减碱比
TTKAONKAca-
