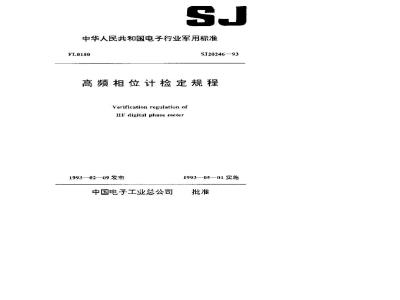

中华人民共和国电子行业军用标准FL0150
SI20246—-93
高频相位计检定规程
Verification regulatiun of
HF digital phase meter
1993—02—09 发布
中国电子工业总公司
1993—05—01实施
中华人民共和国电子行业军用标准高频相位计检定规程
Verification regulation of
HF digital phase meter
1范围
1.1主题内容
SJ2024693
本检定规程规定了高频相位计的检定条件，检定项目、检定方法、检定结果处理及检定周期。1.2适用范围
本检定规程适用于HP8405A型高频相位计的检定。其它型号的商频相位计（如HP8408A、ZPV-F2、DT1、BX13A、BX23.XPD—1、XPD—2、XPD·3等）,可参照本规程进行检定2引用文件
本章无条文。
3定义
本章无条文。
4般要求
4.1变受检计量器具的用途和原理中国电子工业总公司1993-02-09发布1993-05-01实施TTKAONKAa-
SJ20246—93
高频相位计的基本原理如图1所示，由通道（R，T）、鉴相器和读出电路组成。与信号源、测试装置组合，可以测量高频网络的相位特性和幅度特性，广泛用于雷达，导航，测控以及通信广播工程。4
4.2技术要求
4.2.1率范围
通遗(R)
通道(T)
1~1000MHz。
4. 2. 2输入阻抗
100kf// 2. 5pF.
4.2. 3最大输入电压
交流：2Vp；
直流；±50V。
4.2.4通遵隔离度
频率≤500MHz时：≥100dB；www.bzxz.net
频率>500MHz时：≥80dB
4.2.$电压福度测量准确度（Vz=V=100mV）频率1~100MHz时，±3%；
频率100~300MHz时：±6%：
频率300～1000MHz时：±12%。
4.2.6比值(T/R)幅度测量准确度频率1～200MHz时：=0.2dB-60~0dB)：三0. 5dB(—70dB,+10dB):
频率200～1000MHz时：±0.2dB（—60~-10dB）：±0.5dB(—70dB.odB)。
SJ20246—93
±1. 5dB(+10dB)。
4.2.7相位测量准确度（V=Vs=100mV）±1.5°
4-2.8幅度相位特性（100MHz,V--1000mV）±4. 5°(V^=1~1000mV)
4.3检定条件
4.3.1环境条件
a.环境温度：20士2'℃；
b.相对湿度：45%~75%；
c.大气压强：86~106kPa；
d，供电电源，220V±2%，50Hz±1%；e.周围环境：无影响正常工作的机械振动及电磁场干扰。4.3.2检定用设备
4.3.2.1标准延迟线
时间延退：83~125ns；
参考型号：AD5120A。
4.3.2.2高频信号发生器
频率范图：1~1000MHz
频率准确度：±1×10~
输出电平:Vmar22Vms3
参考型号：HP8640B、HP8662A。4.3.2.3高频电压表
频率范围：1～300MHz;
准确度：土1%(校准修正后)；
参考型号:PM—30R。
4. 3. 2. 4功率计
频率范圈：1～1000MHz!
功率范围：1gW~100mW；
TTKAONKACa-
准确度:±3%：
SJ20246 93
参考型号：HP436A,HP8482A。
4.3.2.5标准衰减器
颊率范围：1～1000MHz：
衰减范围：0~80dB
谁确度：±0.02dB/10dB
参考型号：DPVP。
4.3.2.6功率分配器
频率范围：1～1000MHz;
离度：6dB；
电压驻波比：≤1.1；
参考型号：HP11549A
4. 3.2. 7 探头三通
频率范圖：1~1000MHz
电压驻波比：≤1.1
参考型号：HP11536A。
4.3.2.8标准负载
频率范围：1～1000MHz：
阻抗：500，
电压驻波比：≤1.05，
参考型号：HP908A。
5详细要求
5. 1 检定项目与检定方法
5.1.1外观及工作正常性检套
5.1. 1.1受检高频相位计(以下篇称受检仪器)应附有产品说明书，非首次检定时，应附有前次检定证书。5.1.1.2受检仪器应无影响其正常工作及正确读数的机械损伤，4
SJ20246—93
开关、按键、旋钮、表头和显示器应工作正嘴。5.1.1.3加电预热30min后，在其工作频段内任意频率及规定的任意输入电平下，受检仪器均能相位锁定。然后，将“相位量程”置于±180°。
5.1.2通道隔离度检定
5.1.2.1按图2连接仪器，高频信号发生器频率调至500MHz，信号幅度调至最小。
高频信号
发生器
探头三通
500负载
受检仪器
500负载探头三通
5.1.2.2受检仪器的\通道选择”置于参考通道（R），\幅度量程”置于1000mV（十10tB）。逐渐增大高顺信号发生器输出幅度，使受检仪器相位锁定，参考通道（R)输入信号幅度V为1000mV。5.1.2.3受检仪器“通道选择”置于测试通道（T)，“幅度量程”置于 0.JmV(70dB),记下此时的V示数。5.1.2.4按公式(1)计算通道隔离度9,将检定结果记入附录A(补充件)表 A1 中。
β=20Lg
+*+*** (1)
5.1.2.5信号发生器频率调至1000MHz，集复5.1.2.2至5.1.2. 4 条,将检定结果记人表 A1 中。5.1.2.6将信号幅度调回到最小。5.1.3电压幅度测量准确度检定
TTTKAONTKACa-
SJ2024693
5.1.3.1按图3连接仪器.高频信号发生器频率调至100MHz。美燕映疮号
发生器
屯医表
探头兰通
500负载
功率汁
检皮器
操头要通500负载
5.1.3.2受检仪器通道选择”置于参考通道（R），逐渐增大信号幅度，使受检仪器相位锁定。仔细调节信号幅度，使射频电压表的示数为100mV（经校准），记下此时相位计示数V。5.1.3.3拆掉射频电压表，接入受检仪器探头T（连间三通、负载），微调信号幅度使受检仪器V示数与5.1.3.2条中示数相同。
5.1.3.4受检仪器\通道选择”置于测试（T)，“幅度量程”置于100mV（一10dB）.记下V示数，按公式（2）计算误差，并将结果记入表A2中。
V1-100×100%
5.1.3.5将信号频率调至300MHz，重复5.1.3.2至5.1.3.4条，将结果记入表A2中。
5.1.3.6信号幅度调回到最小。
5.1.3.7将受检仪器探头T拆下，接人功率计（包含功率头）。5.1.3.8受检仪器\通道选择”置于参考（R)，信号频率调至1000MHz，逐渐增大信号幅度，使受检仪器相位锁定。存细调节信号幅度：使功率计示数为0.2mW，记下此时受检仪器的V示数。6
SJ20246 -- 93
5.1.3.9拆下功率计.接入受检仪器探头T.微调信号幅度·使Vs示数与5.1.3.8条示数相同。
5.1. 3. 19重复 5. 1. 3. 4 条.将结果记入表 A2 中。5.1.3.11信号幅度调回到最小。5.1.4比值(T/R)测量准确度检定5.1.4.1按图4连接仪器。高频信号发生器频率调至1MHz.标准衰减器调至 10dL，
高频信号
发生器
射频放大器
50%负裁
玩准驾运綫
标准衰减器
受险化器
筷头三通0！载
5.1.4.2受检仪器通道选择\置于参考（R），幅度量程”置于1000mV（+10dB）.调节信号幅度.使受检仪器V示数为1000mV.
5.1.4.3受检仪器\通道选择\暨于测试(T),记下此时的Vi示数。
5.1.4.4按10dB步进逐步增大标准衰减器的衰减量，直至7UdB。然后退回到UdB.记下受检仪器相应的示数V.按公式（1）计算和应的8值·将结果记入表A3中。5.1.4.5信号频率调至200MHz.标准衰减器调至10dH.重复5.1.4.2至5.1.4.4条·将检定结果记入表A3中。7
KAONKAca-
SJ20246-93
5.1.4.6信号频率调至1000MHz，标准衰减器调至20dB.重复5. 1. 4. 2 至 5. 1. 4. 4 条,将检定结果记入表 A3 中。5.1.5相位测量准确度检定
5.1.5.1在图4中,拆下标准衰减器，接入标准延迟线。5.1.5.2信号额率调至f,（MHz).信号幅度调到使V~为100mV，受检仪器相位锁定。仔细调节受检仪器相位读出电路，以便得到一个可靠、准确的相位示数9（deg），然后缓慢减小信号频率，保持受检仪器相位锁定，观察相位示数变化，当相位示数等于（2π主9）时，记下此时的信号频率f。按公式（3)计算测试通道(T)与参考通道(R)之间的时延差。Ar
式中：当f>f时取\+\号：f1>f，时则取“一\号。5.1.5.3按公式（4）、（5)设置信号频率和获取标准相位。f=f:- 12- Ar
式中n—联0.1..-12
—为180°
5.1.5.4按公式（4)、（5)的设置和计算结果，逐步改变信号频率F（注意保持受检仪器相位锁定）和标准相移强，记下受检仪器相应的相位示数9,按公式(6)计算相位测量误差Apg
式中：—受检仪器的相位示数：兜—设置的标准位。
5.1.5.5将fi、fe、9、Ar、f、99和A值记人表A4中。5.1.5.6f，分别为10.500及1000MHz，△为100ns为宜，重复5.1.5.2至5.1.5.5条.将检定结果记入表A4中。8
5.1.6幅相特性检定
SJ20246—93
5.1.6.1在图4中,将标准衰减器接在标准延退线与受检仪器测试通道(I)探头之间。
5.1.6.2标准衰减器置于0dB。受检仪器“通道选择置于测试(T)：幅度量程\置于 1000mV（＋10dB)。调节信号频率至100MHz，增大信号幅度，使受检仪器相位锁定，并使其V示数为1000mV。
5.1.6.3仔细调节受检仪器的有关键钮.使获得一个可靠准确的相位示数9，缓慢减少信号频率（保持受检仪器相位锁定），观测相位示数的变化。当9为：
99一±2元
记下相应的信号频率f。按公式（3)计算△t。5.1.6.4按10dB步进.逐步增大标准衰减器的衰减量，直到60dB。重复5.1.6.3条计算出Az.。5.1.6.5按公式（7),（8)计算标准衰减器在不同衰减时引入的附加时延及其相应的相移,将结果记入表A5中。dt;-At;At, *
89：2元f5
+**(7)
：(8)
为0、1、…6且与衰减量一一对应。武中
5.1.6.6信号履率调回10CMHz，标准衰减器从OdB开始.按10dB步进.遂步增大至60dB.记下受检仪器相应的相位示数95.1.6.7按公式(9)计算幅相特性误差，将结果记入表A5中。Api =pi + Bp. ..
5.2检定结果处理和检定周期
5.2.1经检定合格的高频相位计，出具检定证书；检定不合格者，乱具检定结果通书,并注明不合格项目。5.2.2检定周期为年，必要时可随时送检。9
TTTKAON KAca
SJ2024693
附录A
检定记录表格式
(补充件）
表A!通道隔离度检定
电压幅度测量准确度检定
标称值
实际信
比值(T/R)测量准确度检定
标准衰减器留位
SJ20246-93
相位测量准确度检定
150:18621024027301330|360
