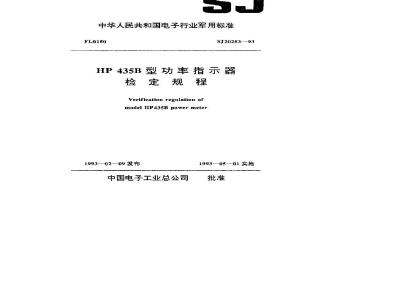

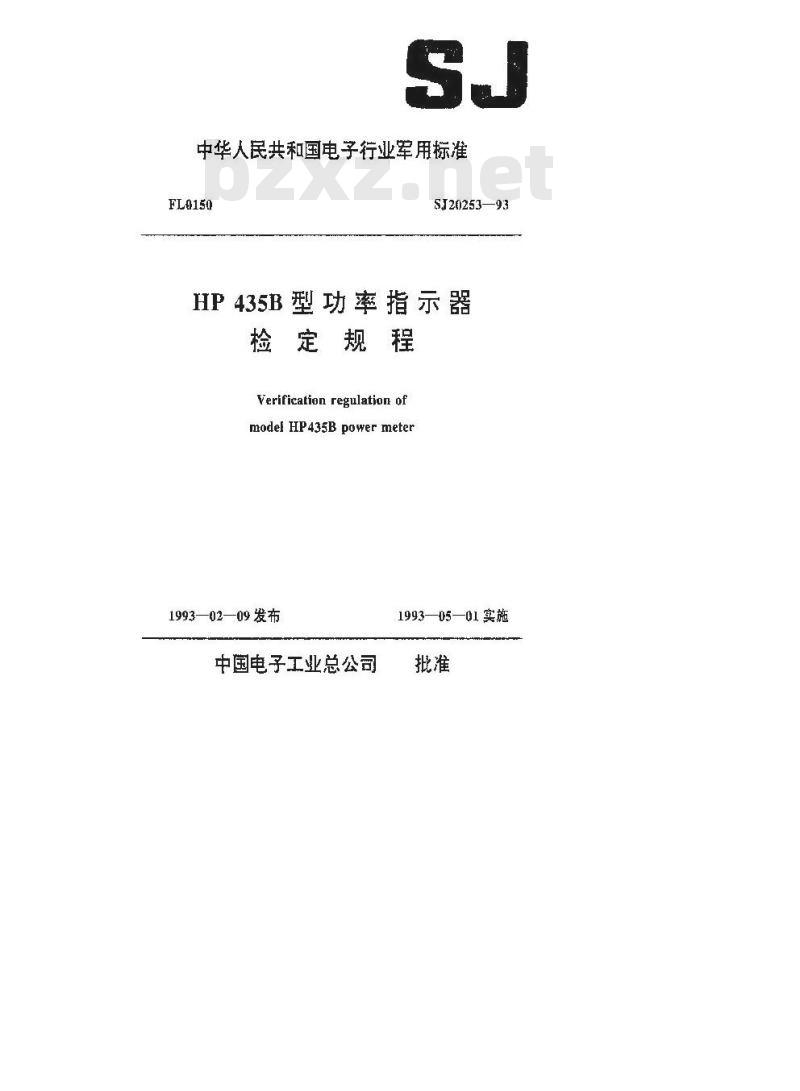

中华人民共和国电子行业军用标准FL0150
SJ20253—93
HP435B型功率指示器
检定规程
Verification regulation of
model HP435B power meter
1993—02—09发布
中国电子工业总公司
1993—05—01实施

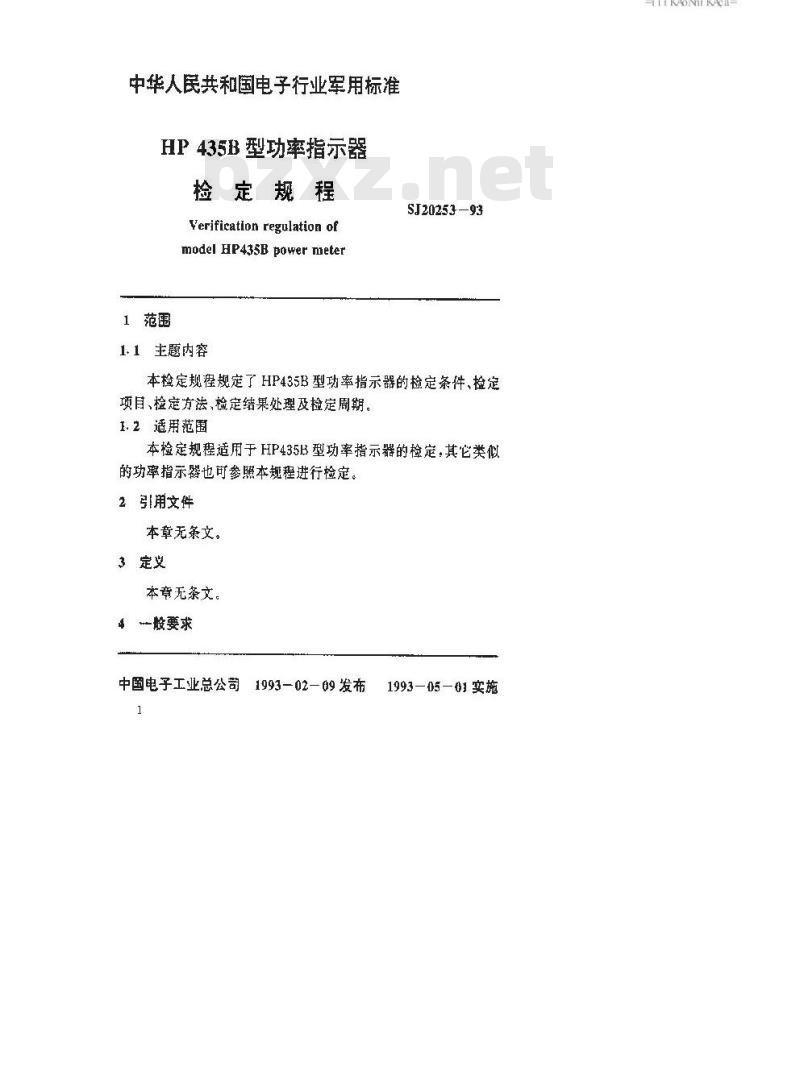

中华人民共和国电子行业军用标准HP435B型功率指示器
检定规程
Verification regulation of
model HP43SB power meter
1范围
1.1主题内容　
SJ20253—93
本检定规程规定了HP435B型功率指示器的检定条件、捡定项目、检定方法，检定结果处理及检定周期。1.2适用范围
本检定规程适用于HP435B型功率指示器的检定·其它类似的功率指示器也可参照本规程进行检定。2引用文件
本章无条文。
3定义
本章无条文。
4-般要求
中国电子工业总公司1993-02-09发布1
1993—05—01实施
TIKAONKAa-
SJ20253—93

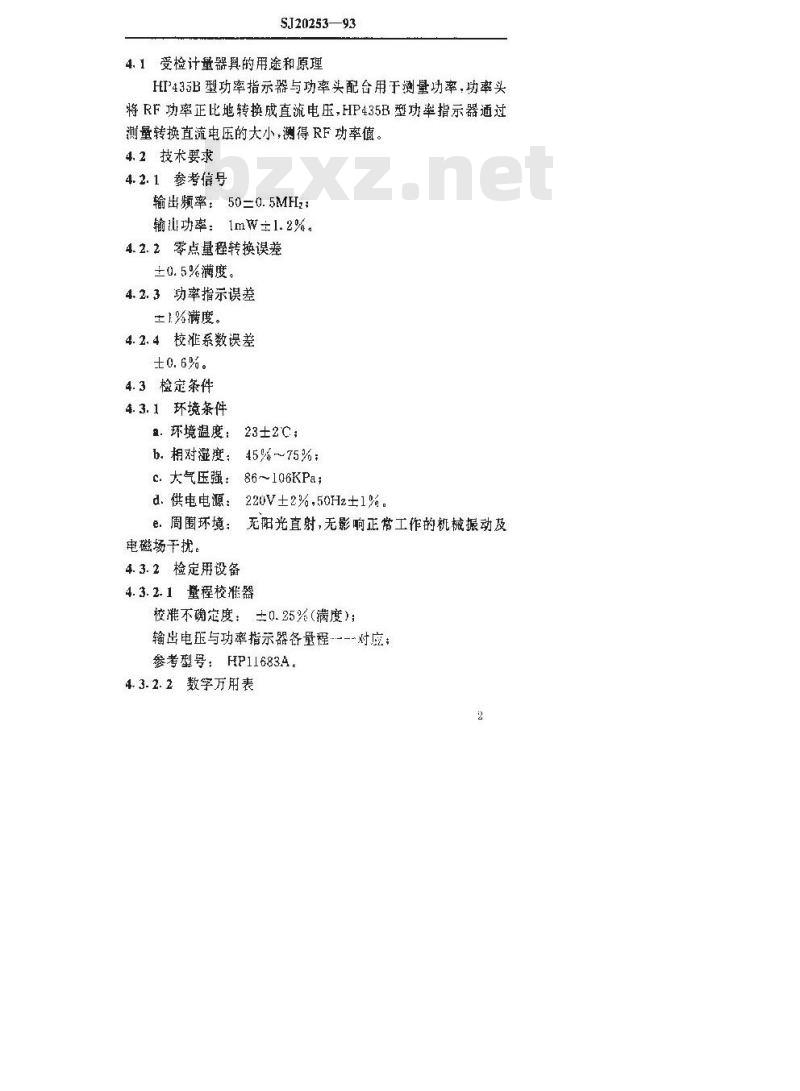

4.1受检计量器具的用途和原理
HP435B型功率指示器与功率头配台用于测量功率，功率头将RF功率正比地转换成直流电压,HP435B型功率指示器通过测量转换直流电压的大小，测得RF功率值。4.2技术要求
4.2.1参考信号
输出频率：50=0.5MHLz
输L功率：1mW主1.2%。
4.2.2零点量程转换误差
0.5%满度。
4.2.3功率指示误差
主1%满度。
4.2.4校准系数误差
±0.6%。
4.3检定条件
4.3.1环境条件
：环境温度：23士2℃；
b.相对湿度：45%～75%：
c大气压强：86~106KPa1
d.供电电源：220V土2%，50Hz士1%。e.周围环境：
，无阳光直射，无影响正带工作的机械振动及电磁场干扰。
4.3.2检定用设备
4. 3. 2. 1量程校准器
校准不确定度：±0.25%（满度）；输出电压与功率指示器各量程---对应；参考型号：HP11683A。

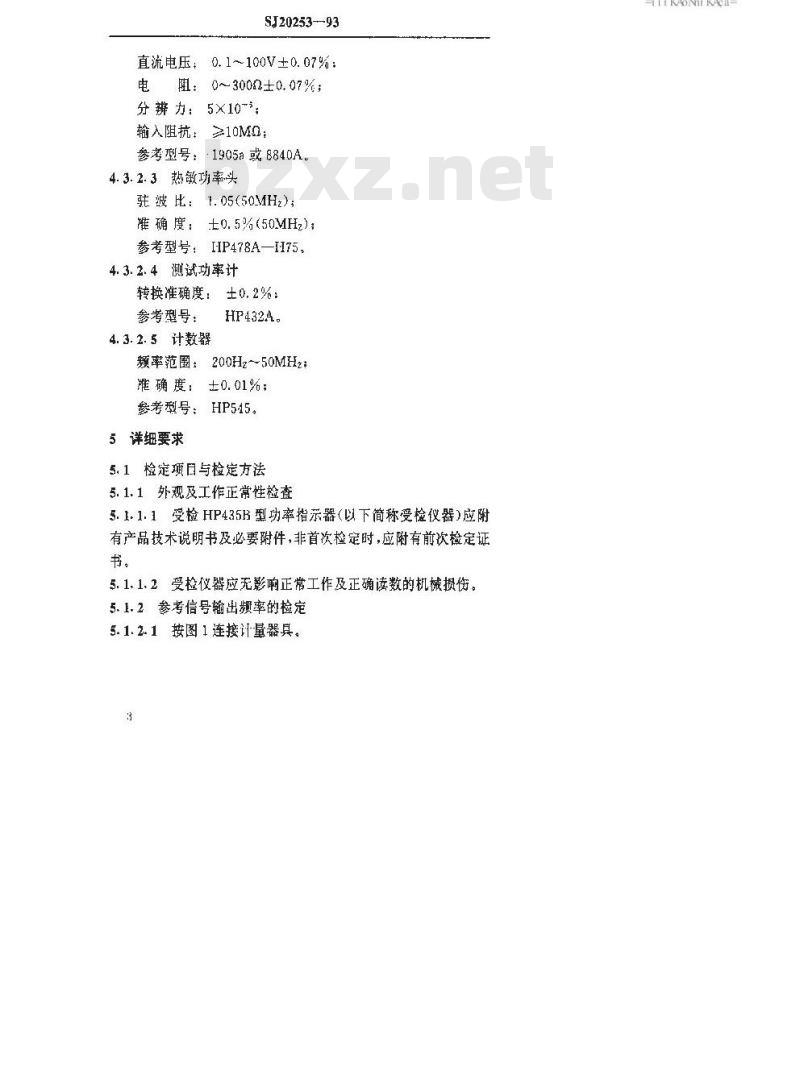

4.3.2.2数字万用表
SJ20253-93
直流电压：0.1~100V±0.07%：
电阻：0~3000±0.07%；
分辨力：5×10~；
输入阻抗：≥10MO；
参考型号：·1905a或8840A。
4.3.2.3热敏功率头
驻皱比：1.05(50MHz)；
准确度：士0.5%（50MHz)；
参考型号：HP478A—75，
4.3.2.4测试功率计
转换准确度：±0.2%：
参考型号：
4.3.2.5计数器
频率范围：200Hz~50MHz
准确度：±0.01%；
参考型号：HP515。
5详细要求
5.1检定项目与检定方法
5.1.1外观及工作正常性检查
5.1.1.1受检HP435B型功率指示器(以下简称受检仪器)应附有产品技术说明书及必要附件，非首次检定时，应附有前次检定证书。
5.1.1.2受检仪器应无影响正常工作及正确读数的机械损。5、1.2参考信号输出率的检定

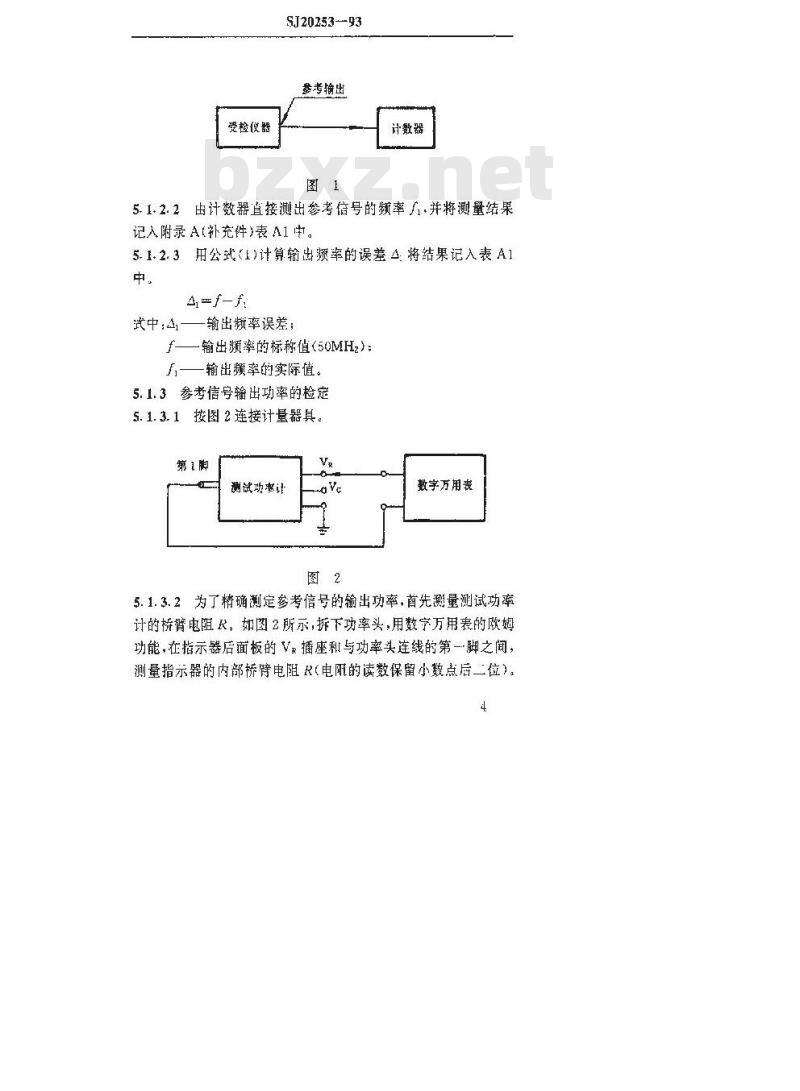

5.1.2.1按图1连接计量器真。
TTKAONKAa-
受检仪器
SJ20253--93
参考输出
计数器
5.1.2.2由计数器直接测出参考信号的频率1.并将测量结果记人附录A(补充件)表A1中。
5.1.2.3用公式(1)计算输出频率的误差4.将结果记入表A1中。
4r-f-f
中：4——输出频率误差：
f—输出频率的标称值（50MHz)：f—输出频率的实际值。
5.1.3参考信号输出功率的检定
5.1.3.1按图2连接计量器具。
第1脚
测试功救计
数字万用表
5.1.3.2为了精确测定参考信号的输出功率，首先测量测试功率计的桥臂电阻，如图2所示，拆下功率头，用数字万用表的欧姆功能，在指示器后面板的V插座和与功率头连线的第一脚之间，测量指示器的内部桥臂电阻R（电阻的读数保留小数点后二位）。4
将测量结果记入表A1中。
SJ20253--93
5.1.3.3按图3连接计量器具。受检仪器参考输出置关。热敷
受检权群
鑫功率输出
功率头
功率计
H数子
万用表
5.1.3.4将测试功率计的校准系数调到50MH，下的校准系数值CF上，先进行粗调零、然后在最小量程上进行细调零，最后将量程开关打到1mw档。
5.1.3.5如图3所示，将数字万用表置于电压功能和微优量程，用数字用表量插座V和V之间的电压。5.1.3.6如果数字万用表指示小于400μV则进行5.1.3.7条。如果数字万用表指示大于400uV，则进行测试功率计\细调零”的同时调其“粗调零”，使数字厅用装指示小200mV，然后释放“细调零”并关。
5.1.3.7正确调节数字方用表的量程观测将此时数字万用表的指示值V.记入表AI中。
5.1.3.8将受检仪器的参考输出置开的状态，读取数宇万用裘的指示值V,,并将结果记入表A1中，5.1.3.9如图3所示，将连接Vr的引线拆下并转接到地线“女插座上。然后，再读取数字万用表的指示值Ve.并将结果记入表Al 中。
5.1.3.10按公式(2)计算参考信号输出功率的实际值PRF，将结果记入表AI中。
HKAONTKAca-
SJ20253--93
Per - 2Vex(Vl-Vo)+Ve-V
1*****(2)
式中:Vc,V,V:.R和CF的含义如上所述。5.1.3.11、按公式(3)计算参考信号输出功率的误差4,.将结果记人表A1中。
1mWPz×100%
5.1.4零点量程转换误差的检定
5.1.4.1按图4连接计量器具。
适配功串头此内容来自标准下载网
受检仅器
...(3)
数字方用表
记录输出
5.1.4.2：将受检仪器的校准系数并关置100%，量程开关置逆时针方向到底位置（此位置记作量程1)，参考功率开关置“OFF\位置，数字方用表的量程置100mVpc。5.1.4.3将受检仪器前面板上的细调零开关按住，等待数字方用表读数稳定，此时数字方用表的读数应小于或等于0.9mVc，然后释放细调零开关。
5.1.4.4将受检仪器的量程开关从逆时针方向到底的位置开始，顺次地转到题时针到底位置：并且注意和记下在各量程下数字方用表的读数 Dt,将各量程下的D1值记人表 A2中。5.1.5功率指示误差的检定
5.1.5.1按图5连接计凰器具。
量程校准器
SJ20253-93
变检仪器
记录输出
数字万用表
5.1.5.2将量程校准器的量程开关置1mW.功能（Function）开关置校准(Calibrate），极性开关置正常（Normal)。数字方用表的量程开关置1000mVc。受检仪器的量程开关置量程5位置。5.1.5.3调节受检仪器前面板上的校准电位器(CAL ADJ),使数字万用表指示1000士2mV
5.1.5.4按表A3所示，量程校准器和受检仪器的量程开关都从逆时针到底位置开始·顺次地一一对应地向顺时针方向拨动，在每一量程下都记下对应量程下数字万用表的读数D，并将结果记入表A3中。
5.1.6校准系数的检定
5.1.6.1按图5连接计量器具，
5.1.6.2将量程校准器的量程开关置\1mW”.功能开关置校推，极性开关置正常。
5.1.6.3将受检仪器的校准系数开关置100%，量程开关置量程5位置。
5.1.6.4调节受检仪器前面板.上的校准电位器，使数字万用表指示为1000±2mVx。
5.1.6.5从100%开始，顺次地调节受检仪器的校准系数开关的位置，一直到85%为止，同时记下数字万用表在各对应校准系数下的读数D，，将D,记入表A4中。5.2检定结果处理和检定周期
5.2.1经检定台格的HP435B型功率指示器,出具捡定证书：不合格者出具检定结果通知书.并注明不合格项目。5.2.2检定周期为一年，必要时可随时送检。7
TTTKAON KAca
输出频率
输出功率Pr
桥臂电医 R
量程 1
最程 2
量程 4
量程 5
量程6
量程？
量程8
量程9
量程10
SJ20253—93
谢录A
检定记录表格式
（补充件）
参考信号的检定
实际值
零点量程转换误差的检定
数字万用表读数D
实际值
校难的量程
受检仪器的蛋程
量程1
量程 2
量程3
量程 4
量程5
量程6
业程7
量程 B
量程 9
SJ20253--93
功率指示误差的检定
数事万用表读数
实际值
TYKAON KACa-
受检仗器
校准系数开关
SJ20253-93
校准系数的检定
数字方用表读数
实测值
附加说明：
SJ2025393
本标准由中国电子工业总公司科技质量局提出。本标准由中国电子技术标准化研究所归口。本标准由机械电子工业部第十三研究所起草本标准主要起草人，高金良。
本标准参加起草人：郑延秋。
计划项目代号：075—1～47。
