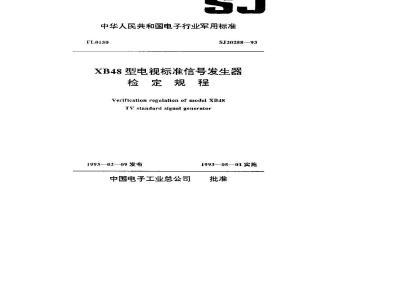

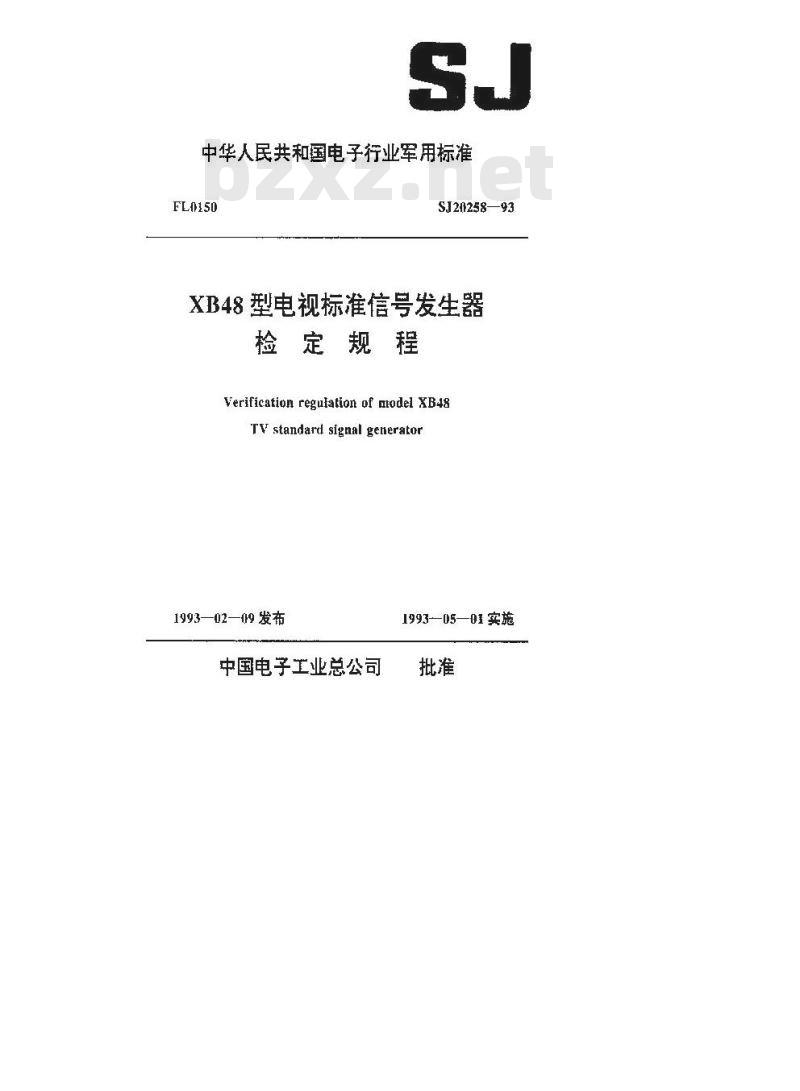

中华人民共和国电子行业军用标准FL0150
SJ24258—93
XB48型电视标准信号发生器
检定规程
Verification regulation of model XB48T standard signal generator
1993—02—09 发布
中国电子工业总公司
1993-05—01实施

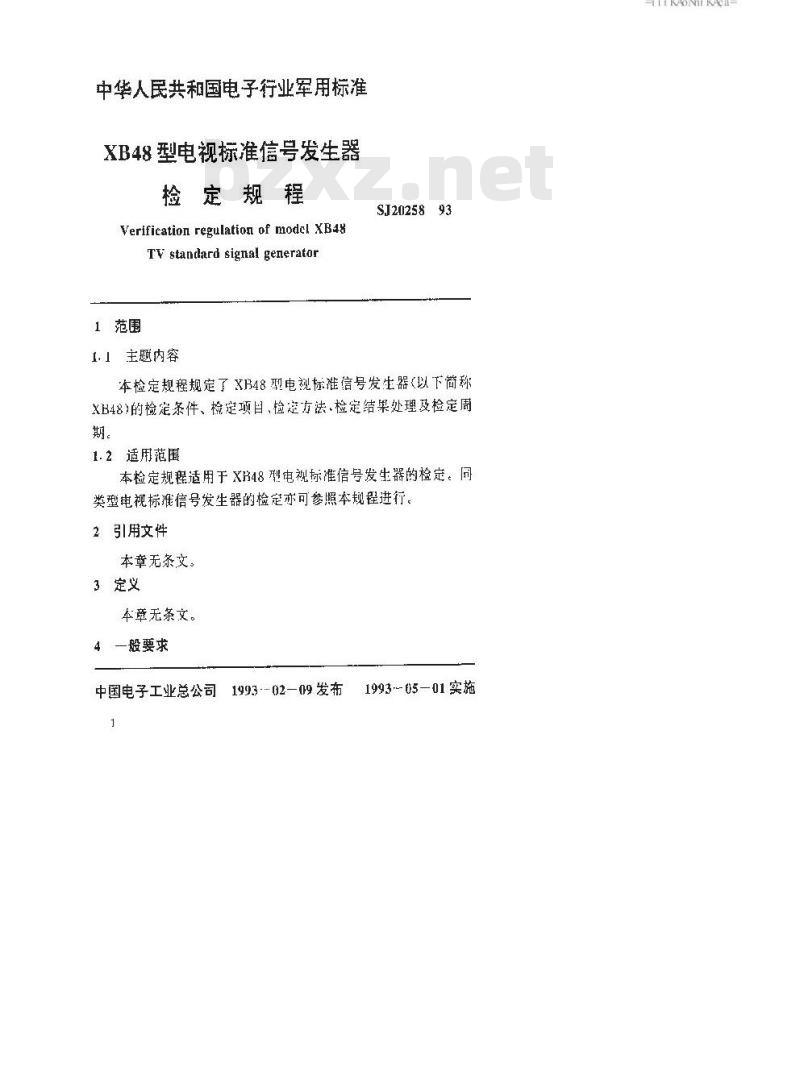

中华人民共和国电子行业军用标准XB48型电视标准信号发生器
检定规程
Verification regulation of model XB48TV standlard signal generator1范围
I.」主题内容
SJ2025893
本检定规程规定了XB48型电视标准信号发生器(以下简称XB48)的检定条件、检定项目、检定方法、检定结果处理及检定周期。
1.2适用范围
本检定规程适用于XF48型电视标准信号发生器的检定。间类型电视标准信号发生器的检定亦可参照本规程进行。2引用文件下载标准就来标准下载网
本章无条文。
3定义
本章无条文。
4—般要求
中国电子工业总公司199302—09发布1
1993-05—01实施
KAONKAca-
SJ20258—93

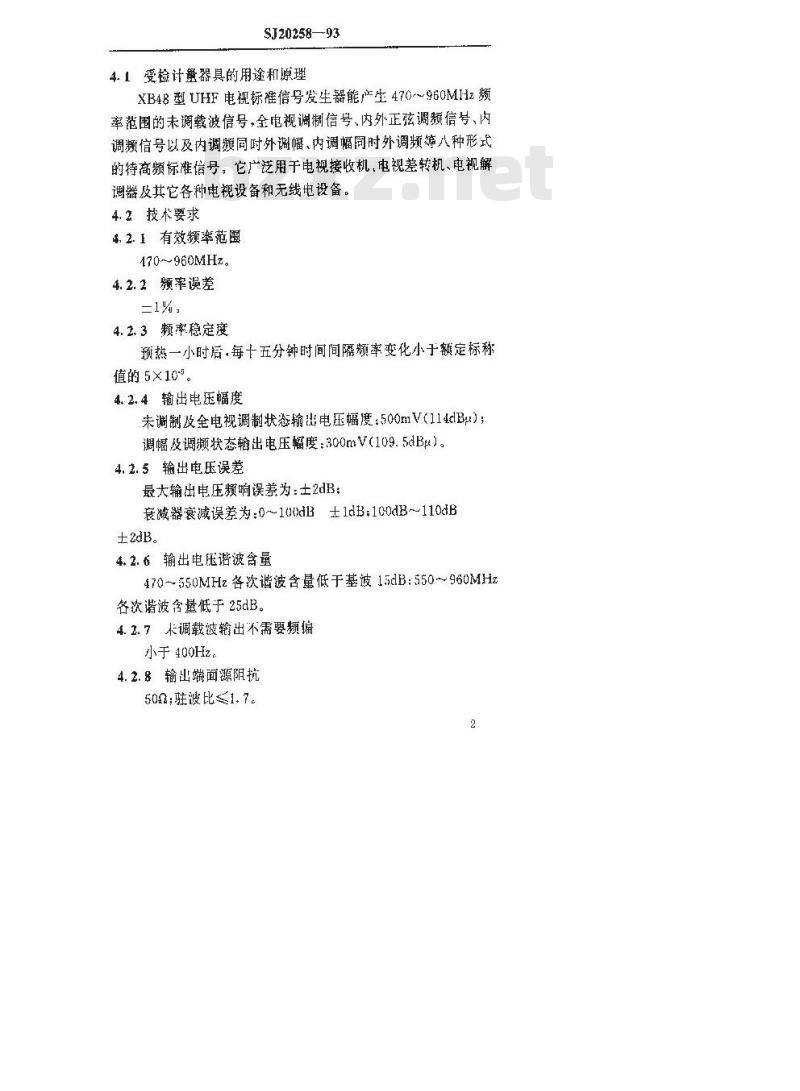

4.1、受检计虽器具的用途和源理XB48型UHF电视标准信号发生器能产生470~960MHz频率范围的未调载波信号,全电视调制信号,内外正弦调频信号、内调频信号以及内调频同时外谢幅、内调幅同时外调频等八种形式的特高频标准信号,它广泛用于电视接收机,电视差转机、电视解谢器及其它各种电视设备和无线电设备。4.2技术要求
4.2. 1有效频率范围
470~960MHz。
4.2.2频率误差
4.2.3频率稳定度
预热一小时后.每十五分钟时间间隔频率变化小于额定标称值的5×10″。
4.2.4输出电压幅度
未谢制及全电视调制状态输出电压幅度:500mV(114dBu);调幅及调频状态输出电压辐度:300mV(109.5dBμ)。4.2.5输出电压误差
最大输出电压频响误差为:土2dB:衰减器衰减误差为:0~100B±10B:100dB~110B±2dB。
4.2.6输出电压谐波含量
470-550MHz各次谐波含量低于基波15dB:550~960MHz各次谐波含量低于25dB。
4.2.7未调载波辑出不需要频偏
小于400Hz。
4.2.8输出端面源阻抗
500;驻波比≤1.7。

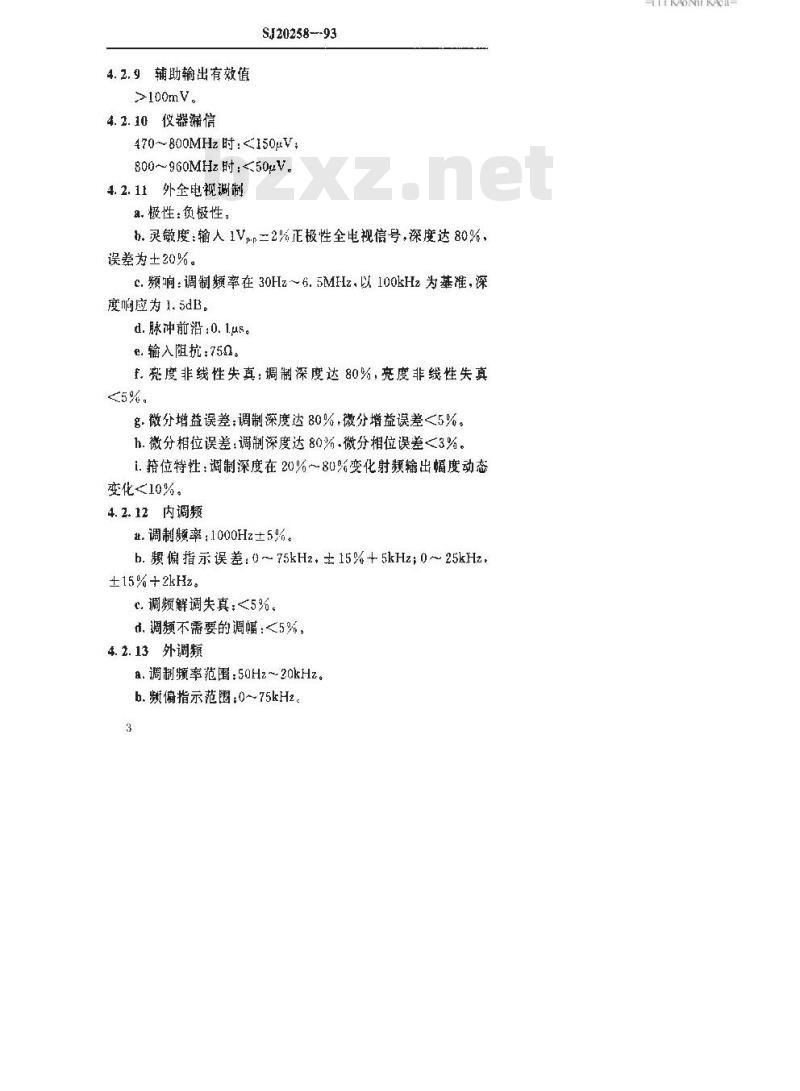

4.2.9辅助输出有效
>100mV。
4.2.10仪器蒲信
SJ20258---93
470~800MHz时:≤150μV
800~960MHz时:50gV。
4.2.11外金电视调制
a.极性:负极性,
b.灵敏度:输人1Vp二2%正极性全电规信号,深度达80%,误差为±20%。
c.频响:调制频率在30Hz~6.5MHz.以100kHz为基准,深度响应为1. 5dB。
d.脉冲前沿:0.1.us。
e:输入阻抗:750。
f.究度非线性失真:调制深度达80%,充度非线性失真<5%。
g.微分增益误差调制深度达80%,微分增益误差<5%。h.微分相位误差:调制深度达80%.微分相位误差<3%。i.搭位特性:调制深度在20%~80%变化射频输出幅度动态变化<10%。
4.2.12内调频
址.调制频率:1000Hz±5%。
b. 频偏指示误差:~75kH2,± 15%+ 5kHz; 0~25kHz.±15%+2kHz。
C调频解调失真:<5%。
t.调频不需要的调幅:<5%:
4.2.13外调赖
,调制频率范围:50H2~20kHz
b.偏指示范围;0~75kHz。
TTTKAONKAca-
SJ20258-93

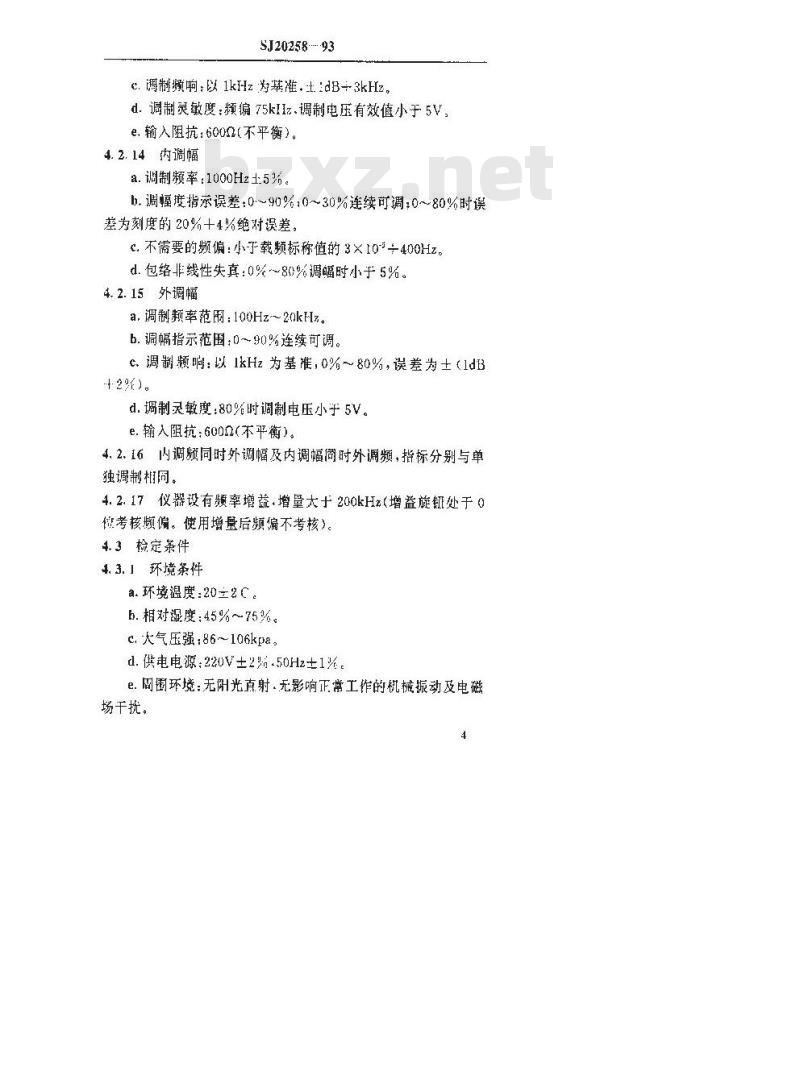

c.调制癫响:以1kHz为准,土dB+3kHz。d.调制灵敏度:频偏75kIIz.调制电压有效值小于5V,e.输入阻抗:6002(不平衡)。
4.2.14内调幅
a.调制频率:1000Hz土5%。
b.调幅度指示误差:0~90%0~30%连续可调:0~80%时误差为刻度的20%十4%绝对误差。
c.不需要的频偏:小于载频标称值的3×10-一400Hz。d.包络非线性失真:0%~80%调幅时小于5%。4.2.15外调幅
a.调制频率范围:100Hz~20klz。b.调幅指示范围:0~90%连续调。c.调制频响:以1kHz为基准,0%~80%,误差为士(1dB+2%)。
d.调制灵敏度:80%时调制电压小于5V。e.输入阻抗:6000(不平衡)。4.2.16内调频同时外调幅及内调幅时外调频,指标分别与单独调制相同。
4.2.17仪器设有频率增益.增量大十200kHz(增益旋钮处于0被考核频偏。使用增量后频编不考核)。4.3检定条件
4.3.1环境条件
a.环境温度:20±2C。
b.相对湿度:45%~75%。
C大气压强:86~106kpa。
d.供电电源:220V±2%.50Hz±1%e.周围环境:无附光直射·无影响正常工作的机械振动及电磁场干扰。
4.3.2检定用设备
4.3.2.1频率计
S.JI20258—93
预率范围:30Hz~1000MTHz;
误差:±1×10%;
参考型号:HIP5300B。
4.3.2.2测量接收机
频率范围:0.1MIIz[GHz;
衰减范围:+30dBm~-20dBm0.2d
频响测量准确度:±0.3dB;
调幅度测量准确度:二1.5%;
调频测量准确度:土3%:
失真度测量范围:0~99.99%:
解调失真,调频解调失真0.06%:调幅解调失真0.5%;参考型号:HP8902A。
4.3.2.3调制度测量仪(有中频输出)额率范围:500~1000MHz;
中频输出:100mV(r、m,s)502调制度测量准确度:1.5%±1个字:解调失真:0.5%;
参考型号:TF2305。
4.3.2.4电视测试信号发生器
阶梯被:6阶梯或[0阶梯,各阶梯幅度误差小于±2%,可叠加4.43MHz小褥度副载波。
脉冲和条信号:20T脉冲并填充有4.43MHz副载波.K指数≤1%:
参考型号:XT-16A、XT--1B。
4.3.2.5示波器
带宽DC~100MHz;
TTKAONKACa-
S,20258—93
扫描时间因数:0.02s~0.5s±3%:垂直扫描灵敏度:0.5mV/div~5V/div:3%参考型号:LB0518.SBM-10。
4.3.2.看频谱分析仪
频率范围:10MHz~18GIIz:
测量谐波含量准确度:<2dB
参考型号:HP8590A,TR4110。
4.3.2.7漏信测试传感器
频率范围:0~1GHz:
参考型号:RRF—003。
4.3.2.8标准超高频信号发生器
额率范围:10kHz~1000MHz;
射频输出电平:19B1~—131dBm;频率响应:<512MIIz时1lB;
>512MHz时±2dB;
参考型号:IIF2017、HP6071。
4. 3.2. 9低频信号发生器
频率范围:10Hz~200kHz;
频率响应:0.02dB
失真度:工1%;
输出也平:0~15V
正弦波:
参考型号:XD7PM5134.
4.3.2.10混频器
A端:输入已调载频信号
频率范国:450MI2~1CHz
幅度:0l~-50CmV。
B端:输人未调载频信号
频率池图:450MHz~-1GHz:
SJ20258--93
幅度:为A端电平的3~5借。
C端:输出A端与B端的差频信号
频率在±50MIIz之内:
电压:0~500mV。
参考型号:XB—48的配套品或有中频输出的TF2305型调制度测量仪。
4. 3. 2. 11 DG/DP 测量仪
输人信号:图象部分0~1V-F:
同步部分0~0.5Vp-mz
重凳波部分0.05~0.3V,-1g
DG测量范围:0.1%~15%,残余0.1%以下。DP溯量范围:0.1°~30°残余0.1°以下。参考型号:948DG/DP测定器.VS224.3.2.12标准解调器
频率范围:400-900MHz;
输入电-,300mV;
输入阻抗:500:
视频输:01V-
参考型号:PM5560。
4. 3. 2. 13电压表
电压范围:0~30V;
频率范围:10Hz~1MHz:
误差:±1%;
参考型号:TE2600。
5详细要求
5.1检定项目与检定方法
5.1,1外观及工作正常性检查
TTTKAONKAca-
SJ20258--93
5.1.1.1受检仪器应附有技术说明书和附件齐全.非首次检定时,应附有前次检定证书。
5.1.1.2受检仪器应无影响正常工作的机械损伤,面板各旋钮应转动灵活.各按键应能正确到位,表头指示无呆滞现象·。5.1.1.3按说明书做好用前准备·按下电源开关,指示灯亮,电平指示表头应有指示。
5.1.1.4按工作状态键及调制量程键,调制度表头及电平指示表头均应有指示,接通电源半小时后仪器能正常工作。5.1.2输出频率确度的检定
5.1.2.1按图1连接计量器具。将XB48未调制载题信号从输出端用502射频电缆接至频率计输人端。XH-18
额率计
5.1.2.2按附录A(补充件)表A1选取频率点,调谐载波频率。依次调整输出电平指示在红线上,用频率计分别读出对应频率.按公式(1)计算误差·记人表A1中。f-f,
\×100%
式中;f.被检额率标称值;
被检频率实际值。
5.1.3频率稳定度的检定
5.1.3.1按图1连接计量器具。将XB48的频率置高端.仪器预热1小时后,使“电平指示在红线,衰减器(dB)置未接入状态(未衰减),在1.5小时内,每媒15分钟用题率计测出载频的频率值,依次测得~f,共七个频率值·井计算出相应的F值.△F=8
SJ20258--93
fi+一[fu-)为第(i+1)次频率值:f为第i次频率值,记入表A2市
5.1.3.2频率稳定度S,按公式(2)计算.最载频频率差值最大的相邻两个频率值计算稳定度。
式中:—XB48的标称频率值:
fmr——相隔15 分钟最大-个载波率差。5.1.4最大输出及载波电压频拘误差的检定5. 1. 4.1按图 2连接计量器具,检定 XB48 之前先对 HP8902A测量接收机逆行电平自校
測射接收机
5.1. 4. 2XB48 工作状态分别置于\未调制”\全电视”\内调幅”,“内调频\,载波频率置800MFIz:衰减器置未衰减,电平指示调节于红线。用涵量接收机测出各工作状态的最大输出电平(用dBμV)表示,记人表 A3 中。
5.1.4.3在\未调制\状态.改变XB18载波频率,按表A1測载波电压频响并按公式(3)计算误差,将结果记入表A4中。o---V,....... (3)
式中:—载波电压响误差dB:
V:电压标称值,dB;
V。电压实际值.ctB。
5. 1.5衰减难确度的检定
5.1.5.1按图2连接计量器具,XB48工作于未竭制状态.调谐9
TTTKAONKAca-
SJ20258--93
频率指示在90MHz.电平指示调节在红线.衰减位置同5.1.3.1条。
5.1.5.2撤XB48衰减按键以每10、5、2、1步进由0至130衰减变化。用HP8902A测量接收机测出变化衰减量、并按公式(3)计算误差,记人表 A5 中。
5.1.6输出电压谐波含量的检定
5.1.6.1按图3连接计量器具。
5.1.6.2XB48工作于未调制状态.按表A6选择频率点。用频谱分析仪分别溯出基波输出电平及各载频点的谐波戒分。按公式(4)计算并记入表 A6 中,
AW-V.-Vi ......
式中:V.—-基波电平.dBm
V.谐波电乎.dBm;
A—基波与谐波电平差.dBm。
5.1.7漏信的检定
5.1.7.1按图4连接计量器具。
S.I20258--93
额谱分析仪
RRF003型接头
1米50元电缆
S.1.7.2XB48工作于末调制状态.载波输出最大,电乎指示在“红线”.按表A7选取频率点。
5.1.7.3将带有阻抗为502米长电缆的RRF003型漏信测试探头靠近距离为25mm左右的受检仪器任意位置,移动测试探头从频谱仪上测出受检仪器不同部位的褥信大小,找出最大漏信值。记人表 A7 中。
5.1.8载波频率寄生调频的检定
5.1.8.1按图5连接计量器具。
调制度仪
5.1.8.2XB48工作状态置未调制,衰减位置同5.1.3.1条。输出电平指示在“红线\位置。调谐载波频率按表A8选取载波赖率点.用调制度仪分别测出寄生调制频偏值·记入表A8中。5.1.9内调幅,包络非线性失真及寄生调频的检定5.1.9.1自校HP8902A测量接收机AM、FM功能。5.1.9.2按图2连接计量器具。用HP8902A调制度功能,撤HP8902AAM镶。
