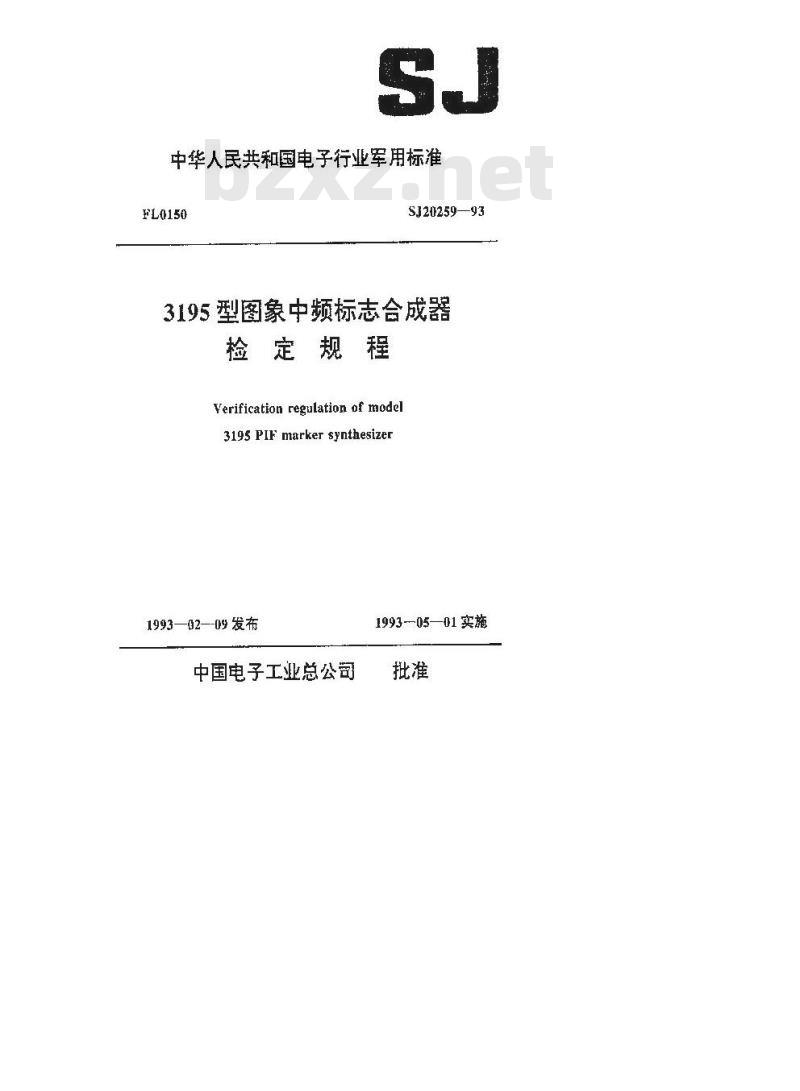

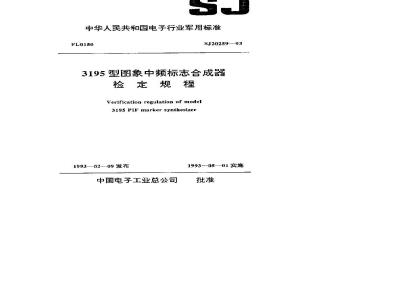

中华人民共和国电子行业军用标准FL0150
SJ20259—93
3195型图象中频标志合成器
检定规程
Verification regulation of model3195 PIF marker synthesizer
1993—02--09发布
中国电子工业总公司
1993—05—01实施

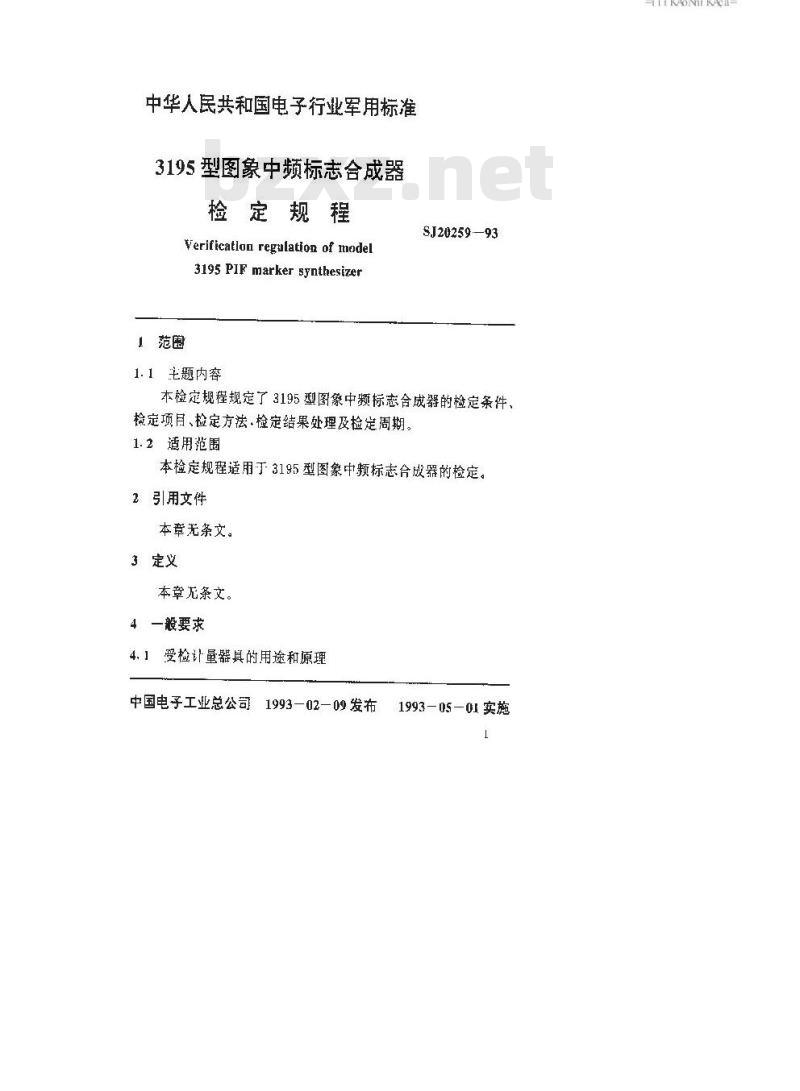

中华人民共和国电子行业军用标准3195型图象中频标志合成器
检定规程
Verification regulation of model3195 PIF marker synthesizer
1.1主题内容
SJ20259—93
本检定规程规定了3195型图象中频标志合成器的检定条件、检定项目、检定方法·检定结果处理及检定周期。1.2适用范围
本检定规程适用于3195型图象中频标志合成器的检定。2引用文件
本章光条文。
3定义
本章无条文。
4一般要求
4.1受检计量器具的用途和原理
中国电子工业总公司1993-02-09发布1993-05—01实施1
TTTKAONKAca-
SJ20259-93

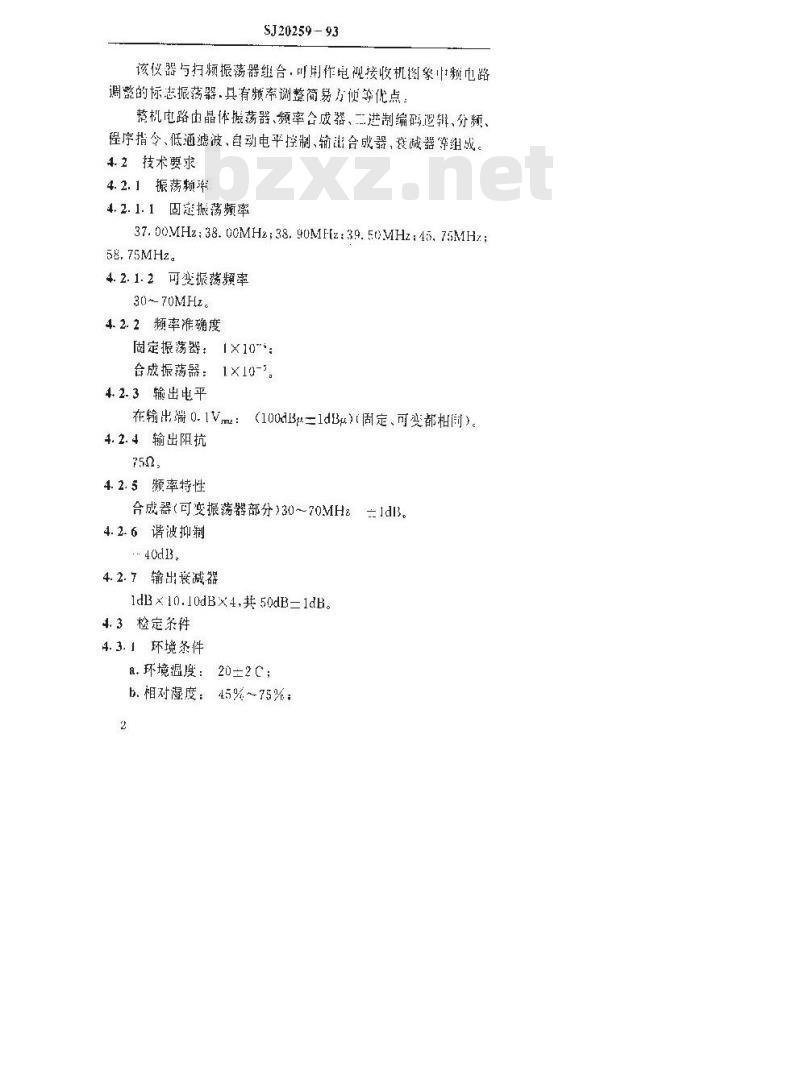

该仪器与扫频振荡器组合，可用作电视接收机图象频电路调整的标志振荡器具有频率调整简易方等优点慈机电路由晶体摄荡器、频率合成器、二进制编码逻辑、分频、程序指令、低通滤波、自动电平控制、输出合成器，衰减器等组战。4.2技术要求
4.2.1振荡频率
4.2.1.1固定振荡频率
37.00MHz:38.00MHz;38.90MFlz39.50MHz: 45.75MHz;58.75MHz
4.2.1.2可变振荡频率
30～70MHz。
4.2.2频率准确度
固定振荡器：1X10\：
台成振荡器：1X10-
4.2.3输出电平
在输出端0.1Vm：（100dBμ=1dBu）（固定、可变都相同）。4.2.4输出阳抗
4.2.5频率特性
合成器（可变振荡器部分）3070MHz1d。4.2.6谐波抑制
4.2.7输出衰减器
1dB×10.10dBX4，共50dB=1dB。4.3检定条件
4.3.1环境条件
8.环境温度：20±2C;
b.相对混度：45%~75%：
SJ21259-93

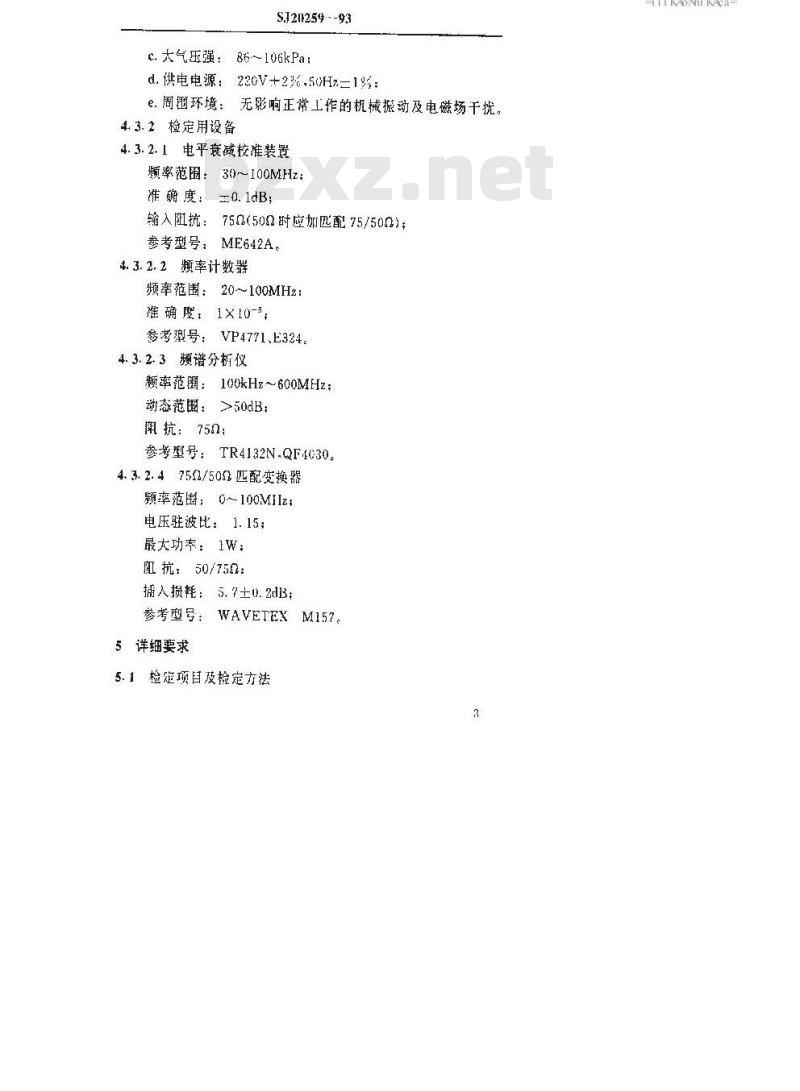

e大气压强：86~106kPa
d.供电电源：220V+2%.50Hz=1%：e.周捆环境：无影响正常工作的机械振动及电磁场干扰4.3.2检定用设备
4.3.2.1电平衰减校推装置
频率范围：30～100MHz：
准确度：0.1dB;
输入阻抗：750（502时应加匹配75/500)；参考型号：ME642A。
4.3.2.2频率计数器
频率范围：20~100MHz
推确度：1×10-，
VP4771、E324。
参考理号：
4.3.2.3频谱分析仪
颗率范围：100kHz～600MHz；
动态范围：>50dB
潮抗：75Q：
参考型号：TR4132N.QF4030。
4.3.2.475/50匹配变换器
频率范围：0～100MIIz
电压驻波比：1.15；
最大功率：1W：
抗：50/750:
插入损耗：5.7士0.2dB
参考型号：WAVETEX
M157。
5详细要求
5.1检矩项目及检定方法
TTTKAONKAca-
S.20259—93

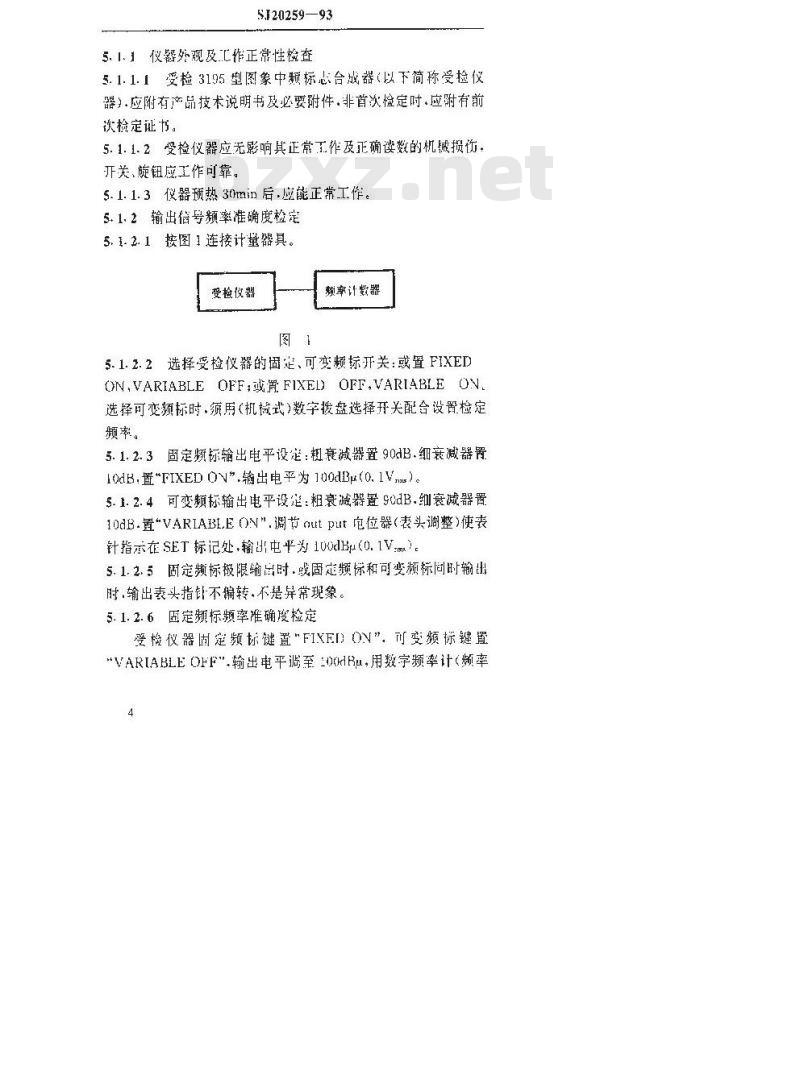

5.1.1仪器外观及汇作正常性检查5.1.1.1受检3195型图象中频标志台成器（以下简称受捡仪器）.应附有产品技术说明书及必要附件.非首次检定时.应附有前该检定证书，
5.1.1.2受检仪器应无影响其正常工作及正确读数的机械损伤，开关、旋钮应工作可靠。
5.1.1.3仪器预热30min后应能正常工作。5.1.2输出借号频率准确度检定
5.1.2.1按图1连接计量器具。
受检仪器
颜率计数器
5.1.2.2选择受检仪器的适定、可变频标开关：或置FIXEDON.VARIABLEOFF:或置FIXEDOFF,VARIABLE ON.选择可变频标时.用（机械式）数字拨盘选择开关配合设臀检定频率。
5.1.2.3固定频标输出电平设定：粗衰减器置90dB.细衰减器胃10dB.置\FIXEDOV”.输出电平为10odBμ（0.1Vm）。5.1.2.4可变频标输出电平设定：粗衰减器置90dB.细衰减器置1OdB.置\VARIABLEON\.调节autPut它位器（表头调整）使表针指示在SET标记处，输出电平为100lB（0.1Vm）。5.1.2.5固定频标极限输出时.或固定频标和可变频标同时输出时,输出表头指针不偏转、不是异常现象。5.1.2.6固定频标频率准确设检定受检仪器固定频标键置“FIXFI）OV”，可变频标键置\VARIABLEOFF\输出电平调至OOdBu，用数宇频率计（频率4
SJ20259--93
计数器）测出各固定嫩标频率值.按（1)式计算频率相对误差QF.将结渠记入附录A(补充件)表A)中。F.-F。
...(1)
式中：F受检仪器频率标称值、MHz；F.受检仪器频率实测值.MHz。
5.1.2.7可变频标频率准确度检定按图1连接仪器受检仪器固定频标键置\FIXEDOFF\，可变频标键置VARIABLEON\，用频率计数器测出30、40、50、60、70MHz各点的频率值.按（1)式算出误差，将结果记入表A2中。5.1.3谐波抑制检定
按图2连接仪器，改变受检仪器的频率，从30~70MHz..置频谱分析仪频散度（频率间隔）为10MIIz/div.在频谱分析仪炭光屏上读出频段内的基波与最人的谱波分量，按（2)式计算谐波电平与基波电平之差AV（Bμ）.将结果记人表A3中。AW-V, -V. ****
式中：Vi-—基波电平,dBu
V。谐波电平.dBue
受检仪器
++*+ (2)
赖谱分析仪
5.1.4输出电平准确度及频率特性的检定5.1.4.1按图3连接计量器具。
TTTKAONKAca-
受检仅器
SJ20259—93
75m/500匹配器
电平衰减校推装量
5.1.4.2受检仪器的功能键按5.1.2.2~5.1.2.4条设置，用电平衰减校准装置分别检测固定频标及可变频标各点的输出电平，按（2)式计算电平、频响误差^M，并记入表A4中和表A5中。aM=M,-M。-M
式中：M.—-受检仪器标称值，dB；M,实测值.dB;
M:——匹配变换器衰减,dB。
5.1. 5衰减器检定
按图2连接仪器。受检仪器可变顺标键置\VARIABLEON”.频率调节为70MHz，用电平衰减校准装置分别測出粗、细衰减馨各档的衰山电平按(2)式计算误差，记人表A6、A7中。5.2检定结果处理和检定周期
5.2.1经检定合格的图象中频标志合成器，出具检定证书；不合格者出具检定结果通知书，并注明不合格项目。5.2.2检定周期为---年，必要时可随时送检，6
国定频率标称候免费标准下载网bzxz
可变频率标称值
SJ20259-93
附录A
检定记录表格式
(补充件)
固定颁标频率准确度检定
可变频标频率准确度检定
实测值
谐波抑制检定
TYKAOIKAca-
颜标锁车
新标翔率
标称值
SJ20259-93
固定输出电平准确度及频率特性检定标称伴
可变输出电乎准确度及频率特性检定标称
实澳值
粗衰减器梭定
实测值
附加说明：
SJ2025993
细衰减器检定
本标准由中国电子工业总公司科技质量局提出。本标准由中国电子技术标准化研究所归口。本标准由大连电视机厂起草。
本标准主要起草人：杨永川、魏玉文。计划项目代号：075—1～47。
