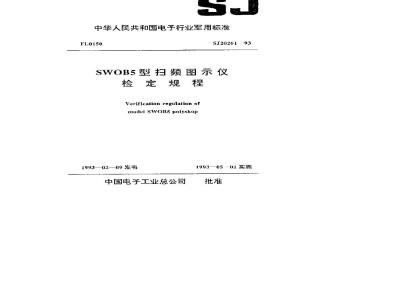

中华人民共和国电子行业军用标准FL0150
SJ2026193
SWOB5型扫频图示仪
检定规程
Verification regutation of
modelSwoB5polyskop
1993—02—09 发布
中国电子工业总公司
1993--05-1实施
中华人民共和国电子行业军用标准SWOBS型扫频图示仪
检定规程
Ferification regulation of
model SwOB5polyskap
【范围
「.1主题内容
S,J2(261---93
太检定规程规定SWOB5打颖图示仪（以下简称SWOB5)的检定条件，检定项围，检定方法、检定结果处理及检定周期。
1.2适用范到
本检定规程适并于SWOB5的检定：其他型号的RF扫频信号器及各种VHF和UHF扫频发生器等.亦可参照本规程进行检定。
2引用文件
本章无条文，
3定义
本章店条文。
中国电子工业总公司1993--02(9发布1
【9930501实施
KAONKAca-
4一般要求
SJ20261--93
4.1受检计量器以的明途和原理
R/S公司的SW门>15是将射频扫频信号发生器、线性放大器、对数放人器、检波测试专及X一Y图示仪等组合而成的一种多功能仪。测量结果的显水实际而直观.可适用于对被测系统进行频率响应、增益与损耗待性、阻抗及匹配特性等参数的测量。4.2技术要求
4.2.1癫率范圈
0. 1 ~ 1000MHz
4.2.2扫频宽度
1000M112
5～1000MHIz
0.3~50MHz
4.2.3寄生调频
载波：
4.2.4扫频线性
4.2.5指示线性
1: t.1。
4.2.6 RF输出
1V±5%，500:
0.7V±5%，752。
全段；
可变；
可变：
载波。
（可册后面板开关减小6dB）
4.2.7输出频响
0.5dB(0.1~1000MHz):
<0.15dB扫频1CMHz:
4.2.8输出衰碱
SJ20261
t)~70dB.步进 1dB:
误差：±0.5dE粗：
4.2.9扫描时间
20ms～2#,
4.2.10谐波抑制
C. 1~1MIIz:
1～1000MHz。
4.2.11非谱波抑制
4.2.12线性放大器（SWOB522）
输人阻抗：500kg
偏转系数：C.2mV/cm；
最大灵敏度：<3mV。
4.2.13对数放大器(SWOB52）
输入阻抗：100kn；
测量范围：10/20/50/80/100H；显示可调范围：>70dB；
噪声电平：170mV；
误差：=1.5dR。
4.2.14测量探头（SWOB5Z)）
阻抗：75m；
频率范围：C.11C00MHz
频响：=0.5dB(0.4～1000MHz.以100MHz为参考）：
VSWR: ≤l.1.
4.2.15有源检波头（SW()B5Z.）输入电压：20uV~50mV；
TTKAONKACa-
5J20261—93
频响：±2dB(0.1～1000MHz);
输人 VSWR: ≤t.3:
阻抗：
4.3检定条件
4.3.1 坏境条件
750。
20±5℃.
a.环境温度：
45%~75%。
b.相对湿度：
c.大气压强：
86～106kPa.
d.供电电源：220V2%、50Hz±1%，e.周围环境：无阳光直射，无影响正常工作的机械振动及电磁场于扰。
4.3.2检定用设备
4.3.2.1频谱分析仪
频率范围：9kHz~1.8GHz;
输入限抗：500，75克；
中心频率准确度，载频的5×10-！700Hz频率计数准确度，：载频的5×10-10Hz士1LSB；频响：土1.5dB（内RF衰减1odB)：显示动态范围：—80dB
NV RAM:
参考型号：
4.3.2.2合成信号发生器
频率范围：0.1～1040MHz;
绝对电平准确度：±IdB；
分辨力：0.1dB：
频响：=0.5dB(在odBm)，
输出图抗：500
参考型号：HP 8657A。
4.3.2.3测量接收机
S,I20261—93
新率范圈：2.5~1300MHz：
RF 电乎：0~～--127dBm;
相对准确度：土0.02dB：
土0.02dB/每次1F量程转换：
土0.04dB/每次RF量程转换：
主1位数字：
参考型号：HP8902A。
4.3.2. 4射频阻抗分析仪
频率范围：1~1000MHz
信号电乎：—20±3dBmm（502)；测量准确度：0.007-0.000005F（F—测试频率.MHz）参考型号：HP4191。
4.3.2.5精密阻抗变换器
750/500。
5详细要求
5.1检定项目与检定方法
5.1.1外观及工作正常性检查
5.1.1.1受检仪器应附有产品技术说明书及必要附件，非首次检定时，应附有前次检定证书。
5..1.2受检仪器应无影响其正常工作及正确读数的机械损伤，各旋钮及开关均应工作良好。
5.1.1.3开启电源.预热15分钟。将测量探头SWOB5Z，或有源检波头SWOBSZ.接室RF输出端。分别调节各旋钒及切换各开关，注意显示器上的曲线、水平线及垂直频标线或脉冲频标，各功能应该正常。如有明显失常者应交付修理·待够复后才了以检定。5.1.2扫频宽度及中心频率的检定TTTKAONTKAca-
SJ20261—93
5.1.2.1按图1连接仪器。
TEK2712
5.1.2.2将频谱分析仪的频率SPAN（跨度）范围置于0～1.2GHz，（用START/STOP<开始/停止>键)扫描时间置于1s/div.将SWOB5的AF开关置于1000处。使额谱分析仪的点光标调至最大扫频信号边缘处（一{.5dB），读出此处的频率值，记入录A(补充件)表A1中。
5.1.2.3将SWOB5的△F升关置于5～1000档.F旋钮调至5COMHz处。将频谱分析仪的SPAN（跨度）分别置于1MHz/dit及100MHz/div，在SWOB5的aF旋钮分别置于最小及最大值时·测量出其最小和最大的扫频宽度、记人表A1中。5. 1. 2. 4 将 SOB5 的 AF 开关置于 0. 3~50 处。将频谱分析仪的SPAN分别置于1kHz/div及5MHz/div，在SWOB5的△F旋钮分别置于最小和最大位置时.测出其最小和最太的扫频宽度.记人表A1 中。
5. 1. 2. 5 将 SWOB5 的 △F 开关置于 0 处·调节 F 旋钮,使中心频率标志分别在0.1.100、300500、700,900、1000处.用频谱分标假的点光标分别读出各点的频率值（频谱分析仪中频率计数器的分辨力置于 10kHz)记入表A2 中。5.1.3寄生调频的检定
将 SWOB5的开关置于 NARRW(窄),AF开关置于 0 处.F调节在500MHz处，频谱分析仪的中心频率置于500MHz.SPAV置于1kHz.测出寄生频偏记入表A3中。5.1.4扫频线性的检定
将SWOB5的X输出端连接至频谱分析仪的外融发输入·置6
SJ20261-93
频谱分析仪的扫描为外同步状态，置谱分析仪的频率START/STOP于0/1000MHz.扫描附间为2s/div.将SWOB5的△f开关置于1000，调节SWEEPTIME（扫描时间)旋钮.使频谱分析仪上出现图2的图形。
置定频谱分析仪的计数器分辨力为10kHz.用\4\双点光标志读出每两频谱线之间的差值：Af、A/、A3、4F，A/，等，选取其中的最大值A/及最小值A/i，按公式（1)计算出扫频线性(r），并记入表A4中。
5.1.5指示线性的检定bzxz.net
将SWOB5的测量探头或有源探头接入RF输出端（75α端），AF开关置于1000MHz处，频标按键在100MHz处，观察显示器上的垂直题标线，选取线性最差的两段，测出其几何尺寸。如图3示图形。
KAONiKAca-
S32026193
按公式(2)计算出指示线性.并记入表A5中。r =l：
式中;B-一最宽的尺寸;
A最窄的尺寸：
指示线性。
5. 1.6谐波抑制的检定
5. 1. 6. 1 按图 1 连接仪器,将 SWOB5的 AF 非关置于 0.频谱分析仪的 START/STOP置于0/5MHz,分辨带宽置于*AUTO\调节F旋钮使SWOB5的载频在0.1～1MHz之间，观察其谐波分量·并用\么\双点光标测出最大的谐波与载波之间的电平差值。记人表A6 t。
5.1.6.2将频谱分析仪的颗率范围扩大至1.8GHIz.调节SWOB5的F旋钮.使载范围在1~1000MHz，观察井测山最火的谐波分量电平和载波电平之间的差值。记人表A6中。5.1.7非谐波信号抑制的检定
按5.1.6条相同的方法.测出最大非谐波信号电平与载频电平之间的差值，并记入表A7中。8
S.I20261--93
5.1.8扫频输出电压频响的检定
5.1.8.1基准参考频响曲线的顽制a.接图4连接仪器。
HP8903A
HP86E:
b.预热仪器30分钟，并完成1EK2712的全部参数的自校初始化程序。
c.调整IIP8657的RF输出频率为0.1MHz.并502阻抗的射频电缆将RF信号接至HP8902A.调整HP8657的输出电平衰减器使HP8902AF的电平读数为OdBml。然后将射频电缆接至TEK2712的RF输入端输入阻抗置于50.扫描时间置于[ms/div.垂直刻度置于1dB/div，分辨带宽置于“ALTQ\.频率*START/STOP\置于0.1/1000MHz.通道选择置十\A\并使其工作于最大值保持和记存状态。这吋在TEK2712的屏幕上即记录下一条频谱线。再将电缆接至HP8902A，使读数保持在0dBm。然后将电缆转接至TEK2712的RF输入端.以同样的方法记下第二条频谱线。循环下去·直至在TEK2712的A通道中记录下条完整的从0.1～1000MHz的频响曲线为止。5.1.8.2输出电压额响的检定
a.按图1连接仪器。
b.将SWOB5的AF开关置下1000.扫描时间置于0.02s.衰减器置于。10dB。将TEK2712的扫描时间置于2s/div.显示通道置于B.其他工作状态同5.1.8.1c条，用B显示通道测出并存储9
HKAONTKAca-
SJ2026T--93
SWOB5的动态频曲线（其中包括有TEK2712的频响误差）。C. 置 TEK2712 于 B-~A 状态,即在 B 显示通道中示出 B—A之曲线如图5所示。
adE/ div
≥-0. 6dB
此册线即为消去了TFK2712本身频确误差.而真实技映了SWOBS输出特性的癫响曲线。
用\\双点光标测出曲线上最大值和最小值的差值L.按(3)式计算出频响误差S值.将结果记人表A8中。S
5.1.910MHx内扫频频响的检定
5.1.9.1按图6连接仪器。
50/50n
+（3)
IIPBDO2A
5.1.9.2调节SWOB5的中心频率在500MHz，工作状态开关置于0.输出哀诚置于10dB，调节F旋钮使CW频率以1MHz步进从495MHz调至505MHz.依次从HP8902A上读出每次的相应电乎值，从中选出最大电平值L，和最小电乎值L按（4)式计算出10MHz带内频响rg.将结果记入表A9中。r.= Li— L,
SJ20261—93
5. 1. 10 RF 输出电平的检定
将SWOB5的摊出衰减器均置于OdB，CW频率置于500MHz，读出HP8902A上的电压有效值V。，如果受检仪器的输出阻抗是752，则按（5)式计算出其输出电压.将结果记入表A10中。
Va-V,·10°
+*+**{5)
式中：A精密阻抗变换器的插入衰减，dB5.1.11 RF 输出衰减器的检定
5.1.11.1将SWOB5的细调衰减器置于10dB。按顺序从0dB至一60dB改变粗调衰减器的值，从HP8902A.上读取电平值：V。，V,.V..按6)式求出相应的衰减值，并记入表A11中。A, -V. --V.
A, - V,-V,
A.=V,-V。
—40dB
5.1. 11.2将SWOBS的粗调衰减器置于~10dB,按顺序从 0至-10dB改变细调衰碱器的值。分别读取HP8902A上相对应的电平值，按5.1.11.1条相同的方法计算出相应的衰减值，记入表Ail中.
5.1.12对数放大器测量范围的检定将测量探头SWOB5Z,接至RF输出端，将细调衰减器置于10dB.对数放大器SWOB5-Z.的量程量于80B从-60dB至OdB逐步改变RF粗调衰减器之值，以水平值与扫频曲线重合的方法读出数字显示之值，记人表A12中。5.1.13SWC)B5Z.检波头频响的检定11
