中华人民共和国电子行业军用标准FL5820
SJ20566-96
低频/甚低频发射机电性能
测量方法
Methods of measurement of
eleetrical performance for LF/VLF transmiters1996-08-30发布
1997-01-01实施
中华人民共和国电子工业部

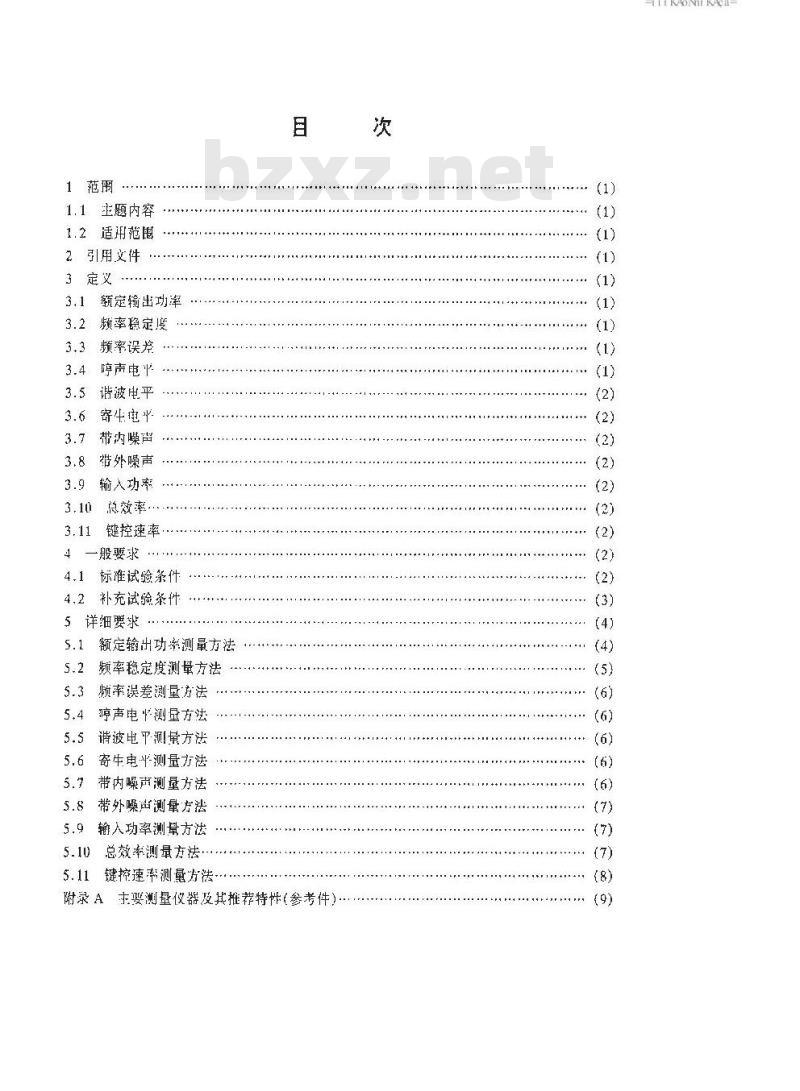

1.1主题内容
1.2适用范围
2引用文件
3定义
3.1额定输出功率
3.2频率稳定度
3.3频率误旁
3.4，停声电
3.5谐波电平
3.6寄牛电
3.7带内噪声
3.8猎外噪声
3.9输入功率
3.10总效率
键控速率·
4一般要求
4.1标准试验条件
4.2补充试验条件
5详细要求
5.1额定输出功率测量方法
5.2频率稳定度测量方法
5.3频率误差测量方法
5.4婷声电测量方法
5.5谐波电平测量方法
5.6寄牛电测量方法
5.7带内噪声测量方法
5.8带外噪出测量方法
5.9输人功率测量方法
5.10总效率测量方法…
5.11键控速率测量方法
附录A主要测量仪器及其推荐特性(参考件)次
TIKAONKAa-

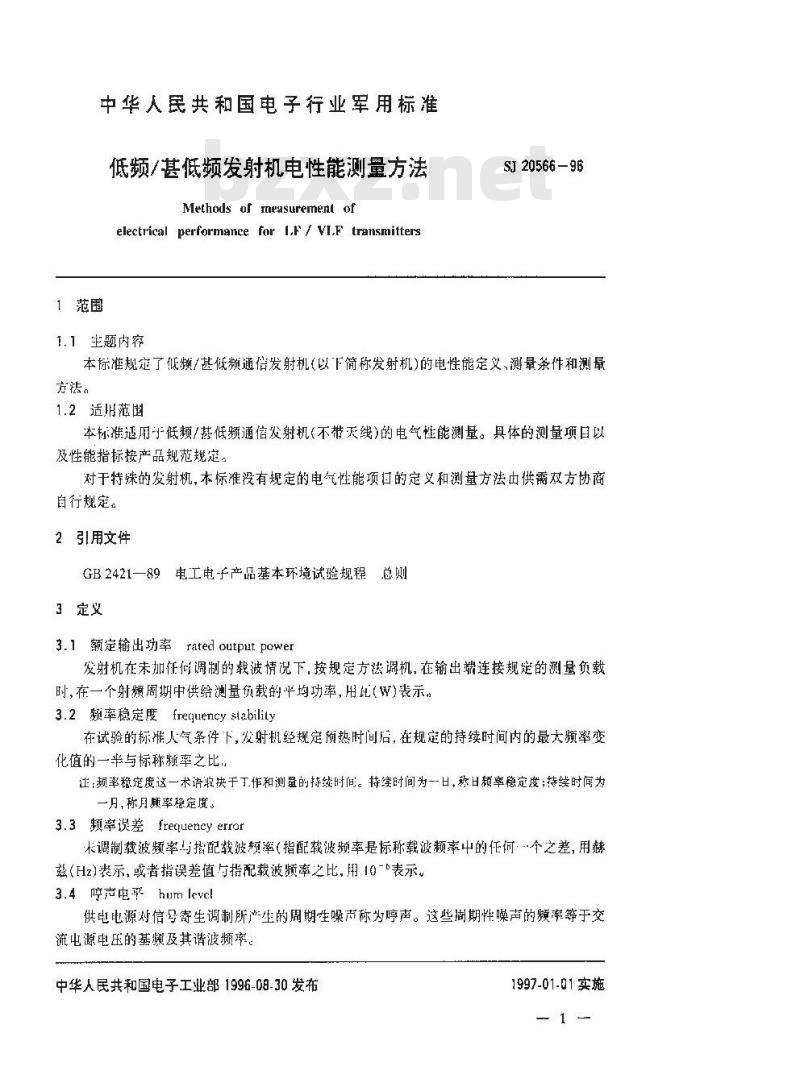

中华人民共和国电子行业军用标准低频/甚低频发射机电性能测量方法Metheds of measurernent of
electrical performance for I,F / VIF transmitters1范围
1.1主题内容
SJ20566-96
本标准规定了低频/甚低频通信发射机（以下筒称发射机)的电性能定义、测量茶件和测量方法。
1.2适用范能
本标准适用子低频/基低频通信发射机（不带天线）的电气性能测量。具体的测量项目以及性能指标按产品规范规定。
对于特殊的发射机，本标准没有规定的电气性能项口的定义和测量方法由供需双方协商自行规定。
2引用文件
GB2421—89电工电于产品基本环境试验规程总则3定义
3.1额定输出功率ratedoutputpower发射机在未加任仰调制的载波情况下，按规定方祛调机，在输出端连接规的测量负载时，在一个射频周期中供给测量负载的平均功率，用比(W)表示。3.2颜率稳定度frerquency stabilily在试验的标推人气条件下，发射机经规定预热时间后，在规定的持续时间内的最大频率变化值的一半与标称频率之比，
注；额率稳定度这一术语妆决于工作和测量的持续时间。持续时间为一-日，款日额率稳定度；持续时问为一月,称月颠率稳定度。
3.3频率误差fretuencyerror
未调制载波频率与指配载波频率（指配载波频率是标称载波频率中的任何·个之差，用棘兹（Hz)表示，或者指误差值与指配载波频率之比，用10-表示。3.4声电乎，hum levc!
供电电源对信号寄生调制所产生的周期生噪声称为哼声。这些阔期性噪声的频率等于交流电源电压的基频及其谐波频率。中华人民共和国电子工业部1996-08-30发布1997-01-01实施
SI 20566-96

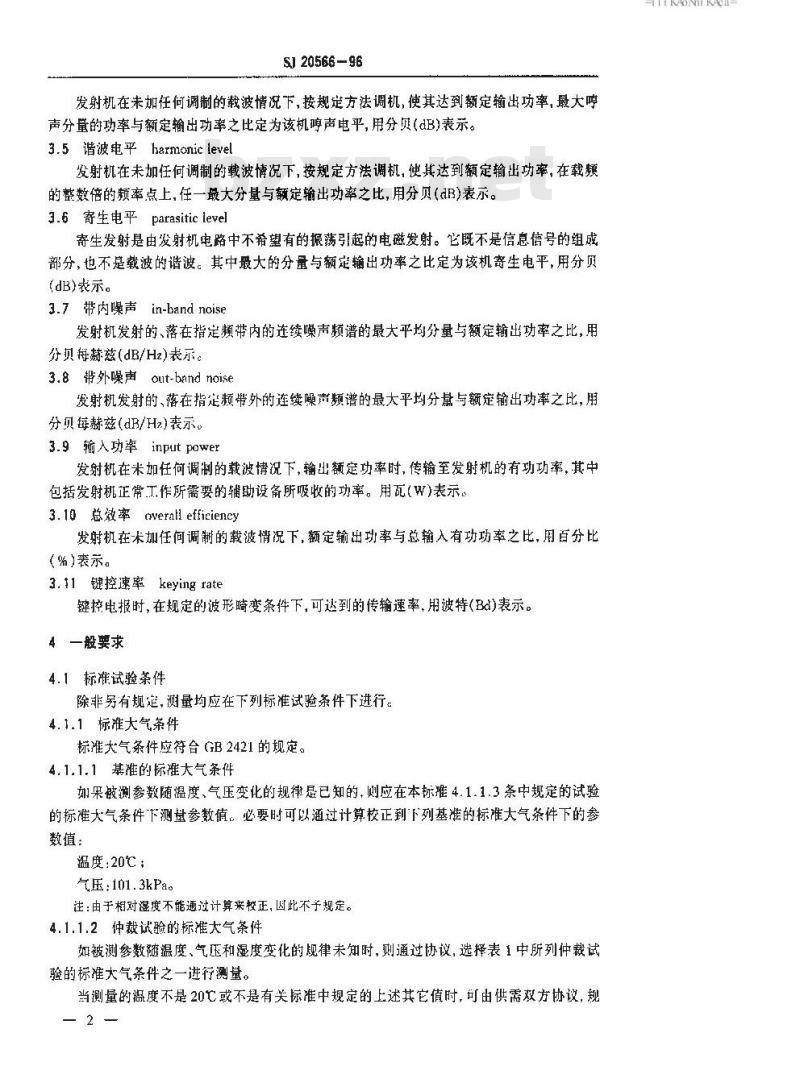

发射机在未任何调制的载波情况下，按规定方法调机，使其达到额定输出功率，最大响声分量的功率与额定输出功率之比定为该机醇声电平，用分贝(dB)表示。3.5谐波电平harmonic level
发射机在未加任何调制的载波情况下，按规定方法调机，使其达到额定输出功率，在载频的整数倍的频率点上，任一最大分量与额定输出功率之比，用分贝(dB)表示。3.6寄生电平parasitic level
寄生发射是由发射机电路中不希望有的振荡引起的电磁发射。它既不是信息信号的组成部分，也不是载波的谐波。其中最大的分量与额定输出功率之比定为该机寄生电平，用分贝(dB)表示。
3.7带内噪声in-band noise
发射机发射的、落在指定频带内的连续噪声频谱的最大平均分量与额定输出功率之比，用分贝每赫兹(dB/Hz)表示。
3.8带外噪声out-band noise
发射机发射的、落在指定频带外的连续噪声颊谱的最大平均分量与额定输出功率之比，用分贝每棘兹(dB/Hz)表示。
3.9输入功率inputpower
发射机在米加任何调制的载波情况下，输出额定功率时，传输至发射机的有功功率，其中包括发射机正常工作所需要的辅助设备所吸收的功率。用瓦（W)表示。3.10总效率overall efficiency发射机在未加任何调谢的载波情况下，额定输出功率与总输入有功功率之比，用百分比（%）表示。
3.11 键控速率 keying rate
键控电报时，在规定的波形畸变条件下，可达到的传输速率，用波特(Bd)表示。4一般要求
4.1标准试验条件
除非另有规，测量均应在下列标准试验条件下进行。4.1.1标准大气条件
标准大气条件应符台GB2421的规定。4.1.1.1基准的标准大气条件
如果被测参数随温度、气压变化的规律是已知的，则应在本标推4.1.1.3条中规定的试验的标准大气条件下测基参数值，必要时可以通过计算校正到下列基准的标大气条件下的参数值：
温度：20℃：
气压：101.3kPa。
注：由于相对湿度不能通过计算来正,因此不子规定。4.1.1.2仲裁试验的标准大气条件如被测参数随温度、气压和湿度变化的规律未知时，则通过协议，选择表1中所列仲裁试验的标准大气条件之一进行测量。当测量的温度不是20亡或不是有关标准中规定的上述其它值时，可由供需双方协议，规—2-
HTKAONTKAca-

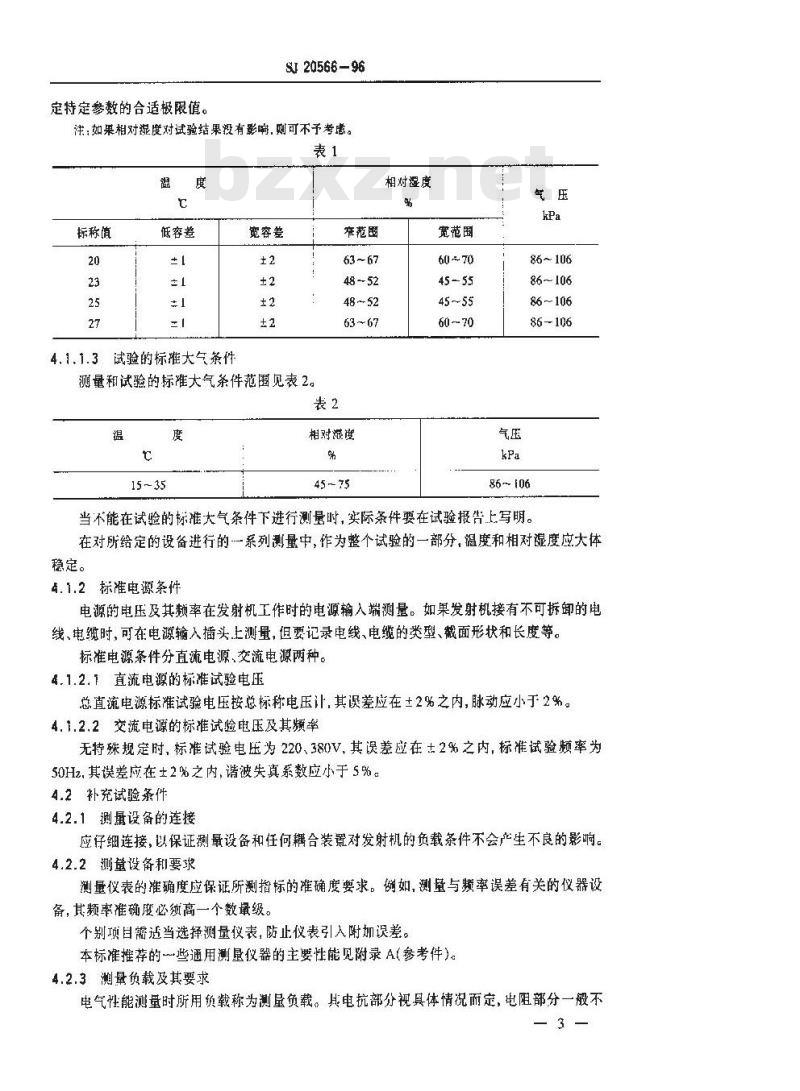

定特定参数的合适极限值。
SI20566-96
注;如果相对显度对试验结果没有影喇,则可不予考虑。表1
标称滇
低容差
4.1.1.3试验的标准大气条件
宽容差
测量和试验的标准大气条件范围见表2。窄范圈
15 ~35
相对凝度
相对湿度
宽范围
60~ 70
86 ~106
86~106
86-106
86~106
当不能在试验的标准大气条件下进行测量时，实际条件要在试验报告上写明。在对所给定的设备进行的-一系列测量中，作为整个试验的一部分，温度和相对度应大体稳定。
4.1.2标准电源条件
电源的电压及其频率在发射机工作时的电源输入端测量。如果发射机接有不可拆卸的电线、电缆时，可在电源输人插头上测量，但要记录电线、电缆的类型、截面形状和长度等。标准电源条件分直流电源、交流电源两种。4.1.2.1直流电源的标准试验电压总直流电源标准试验电压按总标称电压让，其误差应在±2%之内，脉动应小于2%。4.1.2.2交流电源的标准试验电压及其频率无特殊规定时，标准试验电压为220、380V，其误差应在去2%之内，标准试验频率为50Hz.其误差应在±2%之内，谐被失真系数应小于5%。4.2补充试验条件
4.2.1测量设备的连接
应仔细连接，以保证测量设备和任何合装置对发射机的负载条件不会产生不良的影响。4.2.2测董设备和要求
测量仪表的准确度应保证所测指标的准确度要求。例如，测量与赞率误差有关的仪器设备，其频率准确度必须高一个数量级。个别项目需适当选择测量仪表，防止仪表引人附加误差。本标准推荐的些通用测垦仪器的主要性能见附录A（参考件）。4.2.3测量负载及其要求
电气性能测量时所用负载称为测量负载。其电抗部分视具体情况而定，电阻部分一般不3
大于80a
4.2.4测量工作场所条件
SJ20566-96
测量工作场所应清洁，不应有损害设备的气体、盐雾及强烈的日光辐射。应具有隔离工业于扰，火花下扰、天电干扰的措施。应避免明显的机械振动和冲击的影响。5详细要求
5.1额定输出功率测量方法
5.1.1热功当量法
可选用下列方法的一种方泌
5.1.1.1用水（或其他液体）冷却的电（有时也用液体本身）作为测量负载的功耗元件，将高频能量转换为热量。消耗的均功率可用公式（1)计算：P=qr
式中：p——平均功率，W：
冷却液体质量密度，k/1(水的质量密度为1)：p
c—冷却液体比热容，j/kg，C（水的比热容为4187)；9—冷却液体的流量，1/s:
A——冷却液体的温升，℃。
++（1)
注：为防止热辐射和对流损耗而造成的误差，At泣尽可能保持低值，只须温度计指示有足够精度即可。逆水川和出水口的温度计应分别放在电阻附近。5.1.1.2用水蒸发冷却的电阻作为测量负载的功耗元件，在标准大气压力下消耗的均功率可用公式(2)计算：
p=4187gm(A+539).....
式中：p——平均功率，W：
um冷却后蒸馅水的流量，kg/s；△t—-沸点100℃与冷却后水的温差，C；.2)
注：D测量负载应具有完善的水、汽分离装置，以防止蒸汽携带有未经汽化的水珠而造成根大的说差。如果深用水冷冷凝器，可以通过测鼠二次水的温差和流量，再来用水冷电阻测量法的公式进行证算。这时未经汽化的水珠不会造成浸差。?由于冷凝后的蒸馏水的流量不稳，导效温差指示波动，读数可取平均值。5.1.1.3用风冷却的电阻作为测量负载的功耗元件，在标准大气压力下，消耗的平均功率可用公式(3)计算：
+ = 3484At/(t + 273)..
式中：力——平均功率,W；
—空气流量,L/s;
A—空气冷邦前后的温差，t；
空气冷却前的溺度，亡。
当风速不易测准时，可用直流或频电源加热电阻，用比较法读数，但应保持冷却风速恒定。
5.1.2射频电压表法
a，测量框图如图1:
ITKAONKAca-
低频信司
爱生型
SJ2056696
发州机
h。发射机在未加任何调制的载被情况下按规定方法调机：c．按公式(4)计算平均功率：
式中:p-平均功率,W;
V——射频电医表的有效值,V:
R——测量负载的毛阻，2
5.2频率稳定度测量方法
5.2.1直接计数法
净．测量框图如图2：
爱射机
测址负较
计教式频事计
b，发射机在未加任何调制的载波情况下，按规定方法调机，待其达到规定预热时间后，用计数式频率计直接测量载波频率值。注：测量时最好附加误差倍增器,以减小测量误差。5.2.2示波器法
a.测量框图如图3;
笈射机
期合器
示波器
b。发射机在木加任间调制的载波情况下，按规定方法调机，待其达到规定预热时间后，将被测载频信号加入示波器Y轴，标频源输出信号加入示波器外同步输入端。被测频率和标频应相同，这时示波器显示一个周期的正弦波；c．用秒表记录单位时问内波形移动的周期数，测后按公式(5)计算：Af = N/T...
式中：Af—测出的频率变化值，Hz：SJ 20566-96
一T时问内移动的波形周期数；
T测量时间,se
注：①对具有较高指标的发射机，采用示波器法较好，注意波形移动方向，以便判断正负偏差。5.3频率误差测量方法
a，测量方法见5.2条；
h．在发射机工作的整个频率范国内,至少选三个频率点,重复进行步骤a,取其最大的频率变化值，即为该机的频率误差。5.4哼声电平测量方法
a，测量框图如图4：
发制所
阳滑器
h。发射机在未加任何调制的载波情况下，按规定方法调机，使输出功率达额定功率；c，将谱分析仪的中心置于载波频率，扫赖宽度置于 1800Hz,滤波器带宽置于3Hz,置载频的输出功率为dB：
d。测出最大的哼声分量，即为哼声电平。5.5谐波电平测量方法
a，测量框图如图4：
b。发射机在未加任间调制的载被情说下，按规定方法调机，使输出功率达额定功率；c：频谱分析仪的扫频范围为[0kHz到1MHz/7.5MHz(其低频/低频）,滤波器带宽置于3001Iz，置载频的输出功率为0dB;d．测出最人的谐波分量，即为此载频下的谐波平；e．在发射机工作的整个题率范围内，至少选三个频率点，重复b、c.d步骤，取最大的谐波电平值，即为该机的谐波电平。5.6寄生电测量方法
测量挺图如图4：
1，发射机在未加任何调制的载波情况下，按规定方法调机，使输出功率达额定功率；频谱分析仪的扫预范围为10kI[z到1MIIz/7.5MHz（基低频/低频），滤波器带宽置于c.
300Hz，置载频的输出功率为0dB：d．測出最大的寄生分景,即为寄生申平：e.在发射机工作的整个频率范围内，至少选三个频率点，重复b，c、d步骤，取最大的寄生电平值，即为该机的奇生电平。5.7内媒声测量方法
a测量框图如图4：
b，发射机在未加低何调制的载波情况下，按规定方法调机，使输出功率达额定功率；e.频谐分析仪的中心械鼠于载波频率f扫频范围为f。-200Hz到f,+200Hz,滤波器带宽置于3Hz，置载颊输出功率为0dB：HTTKAONTKAca-
SI 20566 96
d。测出从f。-120Hz到f。+120Hz范围内连续噪声频谱最大分量的平均值，再加上-10g3，即为带内媒声。（若频谱分析仪上有\dB/Hz\选择按键，可用此功能键直接读出）；e。在发射机工作的整个题率范翻内，至少选三个频率点，重复b、c、d步骤，取最大的带内噪声值，即为该机的带内噪声。注：若整机测最有困难时,可在激励器输出端测量。5.8带外噪声测量方法
a：测量框图如图4；
h。发射机在未加任何调制的载波情下，按规定方法调机，使输出功率达额定功率；频谱分析仪的扫频范阐为10Hz到500kHz/1MHz（甚低频/低题），滤波器带宽置于100Hz，置载频的输出功率为0dB；d。测出f。±500z以外频段上连续噪声频谱最大分量的平均慎，再加上一10g100，即为带外噪声，（若频谱分析仪上有\IB/Hz\选择按键，可用此功能键直接读出）e，在发射机工作的整个频率范围内，至少选三个频率点，重复b、C、d步骤，取其最大的带外噪声，即为该机的带外噪凿。注,若整机量有围难时，可在激励器输出端测量。5.9输入功率测量方法
a，测量框图如图5；
动率表
发划机
帮合器
b，发射机在未加任何调制的载波情况下，按规定方法调机，使输出功率达额定功率。5.9.1直流电源的测量方法
用直流电压表和电流表测得电源的电压、心源值，其乘积为输入有功功率。5.9.2交流电源的测量方法
5.9.2.1使用单相电源
用功率表测量输入有功功率。
5.9.2.2使用三相电源
用功率表分别测量每相的输入有功功率，然后计算兰相之和。5.10总效率测量方法
用5.1条测出额定输出功率：
b。用5,9条测出总输入有功功率；用步骤a得数除以步骤b得数即为总效率：c，
d，在发射机工作的整个频率范围内，至少选兰个频率点，重复a,b、c步骤，取其最小值，即为发射机总效率。
注：5.9条和5.10条需同时进行测盘。5.11键控速率测量方法
5.11.1振幅键控速率
测量框图如图6：
教发一
SI 20566 96
b。发射机在未加任何调制的载波情况下，按规定方法调机，使输出功率达额定功率；c，将函数发生器的工作方式选择在占空比为1:1的方波状态，并使方波的速率等于发射机产品规范要求的波特数：
发射机应工作正常，在示波器上观察输出的包络波形，应符合要求。d.
5.11.2移频键控速率
发射机在未加任何调制的载波情况下，按规定方法调机，使输出功率达额定功率；b，工作方式选择在移频状态，并按发射机产品规范的要求置好移赖值和波特数；发射机应工作正常，报文正确，传输失真应符合要求。心
KAONKAca-
SI 20566 -96此内容来自标准下载网
附录A
主要测量仪器及其推荐特性
(参考件）
推荐的仪器及其待性，可供按本标准所述测量方法测量时选择。低频信号发生器
a.频率范围：1～500kHz;
b频率特性：±1.5dB
c.输出波形非线性失真：小于1%：d．输出最人幅度：人于 3V。
A2计数式频率计（外加误差倍增器）a.
频率范围：50Hz~-500kHz
b.输入阻抗：大于1MO,电容量不大于25pF：C：晶体稳定度和误差优于被测指标-个数量级。A3双通道示波器
a.频率范围：10Hz～100MHz;
b。探头输人阻杭：10M0=10%，电容小于25pF.A4射频电压表
a.频率范围：20Hz~500kHz；
b，交流电压:0--3000V;
测量误差:5~300kH2,小于3%；
d．输入阻抗：大于50ko。
45频谱分析仪
频率范围:0~-110MHz;
b，最大输人电平：10dBm；
输入阻抗：502;
最好用HP4195A,HP3585A。
A6函数发生器
频率范用10~160kHz：
b，调制频率：10～150kl[z;
c.调制方式：1:1方波移频（移频值为=10~=75Hz)：d，输出幅度：≥3VepEP)e
附加说明：
SI 20566 96
本标准由中国电子技术标准化研究所归口。本标准由国背第北六-负责起草。本标准主要起草人：杨斌、王文琪。计划项目代号：B33014。
