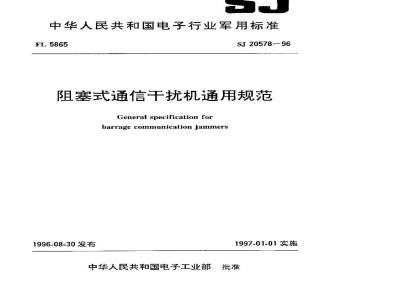

中华人民共和国电子行业军用标准FL5865
SI 20578-96
阴塞式通信于扰机通用规范
General specification for
barrage communication jammers1996-08-30发布
1997-01-01 实施
中华人民共和国电子工业部批准1范围
1.1主题内容
1.2适用范围
2可引用文件
3要求
3.1合格鉴定
3.2设计
3.3结构
3.4外观质量
3.5尺寸免费标准bzxz.net
3.6重量
3.7颜色
标志和代号
人一机环系统工程
安全性
维修性
互换性·
性能特性·
电源适应性
环境要求
连续工作时间…
磁兼容性·
可靠性
4质量保证规定
检验责任
检验分类
4.3检验条件．…
4.4鉴定检验
4.5质量一致性检验
4.6包装检验
4.7检验方法
5交货准备…
6说明事项.·
6.1预定用途
6.2订货文件内容
6.3定义..
附录A缺陷分类(参考件)
附录B可靠性试验各类故障的加权系数（参考件）次
.· (5)
TIKAONKAa-
中华人民共和国电子行业军用标准阻塞式通信干扰机通用规范
General specification for barrage communication Jammers1范围
1.1主题内容　
SI 20578 -96
本规范规定了阻塞式通信干扰机（以下简称\干扰机\)的要求、质量保证规定和交货准备等。
1.2适用范围
本规范适用于地面、舰船载和机载的阻塞式通信干扰机，是研制、生产、验收设备以及编制产品规范的基本依据。
2引用文件
GJB 4.7—87
G[B 4.11--87
GJB 4. 13—87
舰船电子设备环境试验振动试验舰船电子设备环境试验盐雾试验觀船电子设备环境试验外壳防水试验军用设备和分系统电磁发射和敏感度要求机载设备利分系统（包括相GJB 151.2--861
应的地面辅助设备）的要求(A1类）GJB151.4一86军用设备和分系统电磁发射和敏感度要求地面装置（固定和移动的包括履带式和轮式车辆)内的设备和分系统的要求(A3类）GJB151.5一86军用设备和分系统电磁发射和敏感度要求水面舰船内的设备和分系统的要求(A4类)
GJB 152--86
GJB 179—86
军用设备和分系统电磁发射和敏感度测量计数抽样检查程序及表
军用通信设备通用技术条件设计制造要求GJB 367.1-87
GJB367.2—87军用通信设备通用技术条件环境试验方讼GIB367.3—87军用通信设备通用技术条件可靠性鉴定试验和验收试验方法GJB367.5一87军用通信设备通用技术条件包装、运输和贮存要求GIB368.3一87装备维修性通用规范常用件应用的维修性要求GJB 368.5—87
GJB 11S0--91
GJB 1753—93
GJB 2090—94
GIB 1283--77
装备维修性通用通用规范维修性的试验和评定电子对抗设备电气装配要求
通信对抗设备安全要求
瞄准式通信干扰机技术参数测试方法金属镀层和化学处理层质量检验中华人民共和国电子工业部1996-08-30发布1997-01-01实施
3要求
3.1合格鉴定
SJ 20578-96
按本规范提交的干扰机应是经鉴定合格或定型批准的干扰机。3.2设计
3.2.1半扰机的结构，安全性、维修性、人一机一环系统工程、互换性、电磁兼容性，可靠性等设计，除满足本规范中的要求外,还应符合GIB 367,1中第1章的要求。3.2.2干扰机的电气装配应符合GJB1150中的有关规定。3.3结构
于扰机的结构应具有足够的机械强度和測度，牢固、可靠，安全，便于安装、维修和搬运。设备的外形造型新颖、美观大方。3.4外观质量
于扰机外表面应无凹痕、碰伤、裂缝、变形等现象涂镀层应本固、不起泡，无龟裂和脱落现象；金属零件不应有锈蚀和其他机械损伤；紧固件应无松动现象。3.5尺寸
干扰机的尺寸应符合GB367.1中附录C(参考件)的规定，具体尺寸由产品规范规定。3.6重量
在不影响性能、维修和寿命的前提下，尽量做到体积小、重量轻。其重量应满足设备战术技术要求或由产品规范规定。
3.7颜色
干扰机的颜色应按GIB367.1中1.20条的规定，根据不同应扪场合选用。3.8标志和代号
标志应清晰、率固，并在明显部位标志以下内容：承制方名称或商标；
设备型号、名称(或代号)：
产品序号、制造日期。
3.9人一机一环系统丁程
3.9.1下扰机设计与研制时，应遵循人机工程学的设计准则和原理，使在操作、控制、维修等活动中达到人机安全、提高工效，充分发挥下扰机效能的目的。3.9.2在干扰机的设计中,应考到下列因素：a，操作简便；
b、键盘和显示器的位置安排要便于操作和观察；c.便于维修。
3.10安全性
十扰机的安全性应符合GJB1753的有关规延。3.11维修性
3.11.1禁层级的干扰机平均修复时间(MTTR)应不超过0.5h。3.11.2干扰机维修性要求除了应满足GJB367.1中1.6条及GIB368.3的要求外，还应具有白检功能，并非能把故障隔离到可更换单元。自捡装置的可靠性应高于于扰机其他组成部分的可靠性。当自检装置发生故障时，不应影响严扰机正常工作。—2
HYKAONTKAca-
3.12互换性
SJ 20578-96
于扰机的互换性应符合GJB367,1中1,7条的要求。更换干扰机相同的元器件、组件,零部件后,不加调整，干扰机应能正常工作；稍加调整后,应能满足电性能要求。互换各单元或模块后，十扰机的性能指标应符合要求。3.13性能特性
3. 13.1 基本功能(见 4,7.13.1 条)于扰机-~般应具有下例基本功；a，转换干扰参数功能；
b．显示(或指示)功能；
c．保护功能；
d。 自检功能。
具体功能要求由产品规范规定。3.13.2输出功率（见4.7.13.2条)输出功率等级可分为5、20,50,100200.400、1000W等，具体要求由产品规范规定。3.13.3输出功率平坦度（见4.7.13.3条）输出功率平坦度一般应不大于2dB,具体要求由产品规范规定。3.13.4谐波抑制（见4.7.13.4条）谐波抑制一般应大于40dB,具体要求由产品规范规定。3.13.5杂散抑制（见4.7.13.5条）杂散抑制一般应大于45aB.其体要求由产品规范规定。3.13.6 拦阻带宽(见4.7.13.6条)拦阻带宽的具体要求由产品规范规定。3.13.7频谱平坦度(见4.7.13.7条)懒谱平坦度的具体要求由产品规范规定。3.13.8扫频频率(见4.7.13.8条)扫癫频率的具体萎求由产品规范规定。3.13.9下扰样式(见 4.7.13.9 条)干扰样武一般为噪声调频，其体要求虫产品规范规定。3.13.10平扰带宽（见4.7.13.10条）于扰带宽一般应大于打频频率，具体要求由产品规范规定。3. 13. 11 频偏(见 4.7.13.11 条)频偏一般应等于(或大于)扫频题率的分之，具体要求由产品规范规定。3.13.12工作率范围（现4.7.13.12 条)根据不同的战术技术要求工作频率范围可为HF、VHF、UHF或组合频段等，具体要求由产品规范规定。
3.13.13输出阻抗（见4.7.13.13条）干扰机的输出阻抗般应为500m
3.14电源适应性
干扰机的电源适应性成符含GJB367.1中的要求。具体要求由产品规范规定。3.14.1在下列条件下，千忧机备项指标应符合产品规范规定的要求31
SJ 20578-96
当采用交流电源供电时，电压的允许变化范围为标称值的侣%，频率的允许变化范a
围为标称值的±5%；
h。当采用直流电源供电时，电压的允许变化范围为标称值的器%。3.14.2当电源电压的变化量为标称值的15%时，干扰机不应损坏。3.15环境适应性
3.15.1低温
地面和舰船载干扰机的低温要求应符合GJB367.2中“401低瘟试验”第3章中严酷等级的规定，机载干扰机的低温要求应符合GJB367.2中\414温度-高度试验\第3章中严酷等级的规定，具体要求由产品规范规定。3.15.2高温
地面和舰船载干扰机的高温要求应符合GJB367.2中\402高温试验\第3章中严酷等级的规定，机载干扰机的高温要求应符台GJB367.2中\414温度-高度试验”第3章中严酷等级的规定。其体要求由产品规范规定。3.15.3热
干扰机的湿热要求应符合（JB367.2中411湿热试验\第3章中严酷等级的规定，具体要求中产品规范规定。
3.15.4冲击
干扰机的冲击要求应符合GJB367.2中\408冲击试验\第4章中严等级的规定，具体要求由产品规定规定。
3.15.5振动
地而和机载干扰机的振动要求应符合GJB367.2中\409振动试验\第4章中严酷等级的规定；舰船载干扰机的振动要求应符合GJB4.7中第2章有关试验等级的规定。具体要求由产品规范规定。
3.15.6低气压
干扰机的低气压要求应符合GJB367.241\403低气压试验”第3章中严酷等级的规定，具体要求由产品规范规定。
3.15.7淋丽
地面干扰机的淋雨应符合GJB367.2中\410淋雨试验第5章中A条的防水性能规定；舰载干扰机的防水要求应符会GJB4.13的规定，根据不间的应用场所由产品现范规定。3.15.8霉菌
样品应符合GJB367.2中“412霉菌试验\第3章中严酷等级的规定。经霉菌试验后只充许出现该标推中规定的级或1级长霉，具体要求由产品规范。3.15.9盐雾
钢、铜件上的金属镀层样品应符合GJB4.11中的规定；铝件的阳极氧化和化学氧化样品膜层耐中性盐雾腐蚀试验严酯度应符合SI1283中附录B(参考件)的规定。其它材料经盐雾试验后的合格要求按有关标准执行。3.15.10温度高度
干扰机的温度、高度要求应符合GJR367.2中“414温度-高度试验第3章中严酷等级的规定。具体要求由产品规范规定。3.15.11温度冲击
HYKAONTKAca-
SI 20578-96
干扰机的温度冲击要求应衍合GJB367.2中\405温度冲击试验第3章中严酷等级的规定，具体要求由产品规范规定。3.15.12其它环境要求
其它环境要求由产品规范规定。3.16连续工作时间
连续工作时间应根据功率等级及战术使用要求确定，具体要求由产品规范规定。3.17电磁兼容性
机载、地面及舰船载干优机的电磁兼容性应分别符合GJB151.2、GIB151.4,GJB151.5中的有关规定，具体要求由产品规范规定。3.18可靠性
十扰机的-均故障问隔时间（MTBF)由产品规范规定。4质量保证规定
4.1检验责任
除合同或订货单中另有规定外，承制方应负贵完成本规范规定的所有检验。必要时，订购方或上级鉴定机构有权对规范所述的任-检验项目进行检查。4.1.1合格贵任
所有平扰机必须符合规范第3章至第5章的所有要求：本规范中规定的检验应成为承制方整个检验体系或质量人纲的个组成部分。若合同中包括本规范未规定的检验要求，承制方还应保证所提交验收的十搅机符合含同要求。质量一致性抽样不允许提交明知有缺陷的于扰机，也不允许要求订购方接收有缺陷的干扰机。4.2检验分类
本规范规定的检验分为：
a。鉴定检验；
b。质量一致性检验。
4.3检验条件
除非另有规定，本规范规定的所有检验应在下列试验的标准人气条件下进行：温度:15-35℃;
相对度：20%-80%：
气压：试验场所气压，
4.4鉴定检验骑
鉴定检验~~般在十扰机设计定型和生产定型时进行。但在十扰机的主要设计、工艺元器件及材料有重大改变断影响十扰机的重要性能，使原来的鉴定结果不再有效时，也应进行鉴定检验。
鉴定检验应在订购方或上级鉴定机构认可的实验室中进行。4.4.1样品数量
鉴定检验的样品数量…般不应少于2部，4.4.2检验项目和顺序
检验项目和顺序如表1所示。
检验项目
外观质量
标志和代号
人一机一环系统工程
安全性
维修性
互换性
基本功能
输出功率
输出功率平坦度
谐波抑制
杂散抑制
拦座带宽
谱平坦度
扫频频率
干扰样式
干扰带宽
工作频率范围
输出阻抗
电源适应性
低气压
SI20578-96
表 1 检验项目
质量一致性检验
技术要求
章条号
检验方法
章条号
4.7.13.10
4.7.13.11
4.7.J3.12
4.7.13.13
TTTKAONKAca-
检验项目
温度一高度
温度冲击
连续工作时间
电磁兼容性
可都性
ST 20578 -96
续表1
质量一致性检验
A组|B组C组
技术婴求
章条号
检验方法
章条号
4.7.15.10
4.7.15.11
注：①表中符号“C\为必做项目;\^\为按产品规范或合同规定的选做项目“一\为不做项目。?环境检验顺序由产品规范规定。4.4.3合格判据
当所有检验项月均满足第3章和第5章的要求时,则判为鉴定检验合格。如果任何一个检验项自不符合规定要求，则应暂停检验，承制方应对不合格项目进行分析，找出缺陷原因并采取纠正措施后，可继续对不合格项目及相关项目进行检验。若继续检验所有检验项目都符合规定要求，则仍判鉴定检验合格；括继续检验仍有某个项目不符合规定要求，则判为鉴定检验不合格
4.4.4鉴定合格资格的保持
为了保持鉴定检验的合格资格，承制方应该按订购方或上级鉴定机构的要求提供干扰机的试验资料或合格认证资料。一般每年提交一次，4.5质量·致性检验
4.5.1 检验分组
质量一致性检验分为 A、B、C、D组。4.5.2检验批的形成
检验批的形成应符合 GJB 179 中第3.6条的规定。4.5.3A组检验
A组检验主要检查易受生产工艺或生产技能变化影响的特性，以及对于达到预定要求至关重要的性能(即对主要性能的检验)。4.5.3.1检验项目
A组检验项目如表 1 所示。
4.5.3.2全数检验
对承制方提交的检验批于扰机百分之百地进行A组检验。检验的批质量水平(可接收质量水平)用每百单位产品缺陷数来表示。根据干扰机使用要求，并参照历史资料，由订购方和承制方协商规定，若无其他规定，建议选用下列数值：严缺陷：6.5，10，15，25；
SJ20578—96
轻缺陷：15，25，40，65。
每百单位产品缺陷数的计算方法如下：缺陷总数
每百单位产品缺陷数=覆检查单位产品总数×100缺陷分类见附录A(参考件)。
4.5.3.3合格判据
根据检验结果，若发现的缺陷数不大于规定值，则判该批A组检验合格；否则，判该批A组检验不合格。
A组检验不允许有致命缺陷，一旦发现致命缺陷，该批拒收。4.5.3.4重新检验
A组检验不合格的批，承制方应对该批干扰机进行分折，找出缺陷原因并采取纠正措施后，可重新提交检验。对于重新提交的批应与新批分开，并加\重新提交批\的标志。若重新检验合格，仍判该批 A组检验台格；若重新检验不合格，则判该批 A组检验不合格。
4.5.3.5样品处理
经A组检验合格的批中，对有缺陷的干优机，承制方应负责修理并达到产品规范规定的要求后，可按合同或订单整批交付。4.5.4B组检验
B组检验主要检查更多地受零部件或干扰机品质影响，而较少地受生产工艺或生产技能影响的特性，以及那些要求特殊工装或特殊环境的性能（即对一般性能和特殊性能的检验)。B组检验应该在 A组检验合格批的干扰机上进行。4.5.4.1检验项目
B组检验项目如表1中所示。
4.5.4.2抽样方案
4.5.4.2.1连续批
连续批B组抽样检验采用GJB179中一般检查水平Ⅱ的一次抽样方案。可接收质量水平AQL值建议从表2中选取。
表 2可接收质量水平(AQL)
缺陷类别
严量缺路
轻缺陷
4.5.4.2.2孤立批
孤立批或只有少数几批（如设计定型、生产定型以前，重要设计、工艺、主要原材料更改后的前几批）的抽样检验采用GJB179中一般检查水平Ⅱ的一次拍样方案。极限质量（LQ)值及与之对应的可接收质量水平(AQL)值建议从表3中选取。8
TTTKAONTKAca-
缺密类别
严重缺陷
轻缺陷
SI 20578 96
表3极限质量（LQ）
缺陷分类见附录A(参考件)。
4.5.4.3合格判据
Pa=10%
根据检验结果，若发现的缺陷数不大于合格判定数，则判该批组检验合格；否则，判该批B组检验不合格。
4.5.4.4重新检验
经B组检验不合格的批，承制方应对该批手扰机进行分折，找出缺陷原因并采取纠正措施后，可重新提交检验。对丁重新提交的批应与新批分开，并加“重新提交批的标志”，且采用加严检查。
若虽新检验合格,仍判该批B组检验合格；若重新检验不合格，则判该批B组检验不合格
4.5.4.5样品处理
经B组检验合格的批中，对有缺陷的干扰机，承制方应负责修理并达到产品规范规定的要求后，可按台同或订单整批交付4.5.5 C组检验
C组检验应在A组和B组检验合格批的十扰机,上进行。4.5.5.1检验项目
C组检验项目如表1中所示
4.5.5.2抽样方案
批样数量依据生产批量人小而定。一般批量在10 部(套)内抽取 1～2部,批量在11部(套)以上州取2~3部。
4.5.5.3合格判据
在进行C组检验时，所有检验项尽均符合产品规范规定的要求，则判C组捡验台格；若任仰一个检验项日不符台产品规范规定的要求，测判C组检验不合格。4.5.5.4重新检验
经C组检验不合格的批，承制方应对该批平扰机进行分析，找出缺陷原因并采取纠正措施后，可重新提交检验。重新检验吋，应加倍样品数量。重新检验应根据订购方或鉴定机构的意见进行全部试验或检验，或只对不合格的项进行试验或检验。若重新检验合格,仍判该批组检验合格;若重新检验不合格，则判该批C组检捡验不合格。
4.5.5.5样品处理
除非男存规定，经过C组捡验的样品，承制方将所发现的或潜在的损伤修复后，再经过A组利乃组检验合格后，可以按合同或订单交付。4.5.5.6检验调期
C组检验一般在批望生产的每一批都进行。4.5.6D组检验
SJ 20578 -96
D组检验应该在经A组和B组检验合格批的干扰机上进行。4.5.6.1 检验项目
D组检验项目如表1中所示。
4.5.6.2抽样方案
D组检验样品应从A组和B组检验合格批的干扰机中随机抽取.抽取数量见表4。表4D组抽样数量
4 ～16
17 -- 52
53- 96
4.5.6.3样品处理
插样数量
（套）
8 ～ 10
除非另有规定，经D组检验的样品，承制方应负责修复，更换已消耗全部或大部分设计使用寿命的零部件，并经过A组和B组检验合格后，可按合同或订单交付。4.5.6.4检验周期
D组检验一般在首批生产时进行。在千扰机质量稳定的情况下，由供需双方协商决定。4.5.7不合格
如果样品未通过C组或1D组检验，则应停止十挑机的验收和交付。承制方应将不合格情祝道知鉴定机构。在采段纠正措施后，应根据鉴定机构的意见，重新进行全部试验或检验，或只对不合格的项目进行试验或检验。若试验仍不合格，则应将不合格的情况通知鉴定机构。4.6包装检验
按 GIB367.5 中第 6 章的规定进行。4.7检验力法
4.7.1般要求
4.7.1.1测试环境条件
同4.3条
4.7.1.2测试仪器、仪表
。测试仪器、仪表的频率、输出电+等应符合被测十扰机产品规范的要求；h。测试仪器、仪表经计量检定合格，且应在检定周期内：心。测试仪器、仪表的精度应优于被测参数允许误差的三分之-一。4.7.1.3测试用电源
a，直流电源供电，电压变化量不大于标称值的+2%；b。交流电源供电，电压变化量不大于标称值的土2%，频率变化小于标称值土2%，波形失真系数应小于5%。
4.7.2设计
根据设计文件和图纸进行检查。010-
ITKAONKAca-
