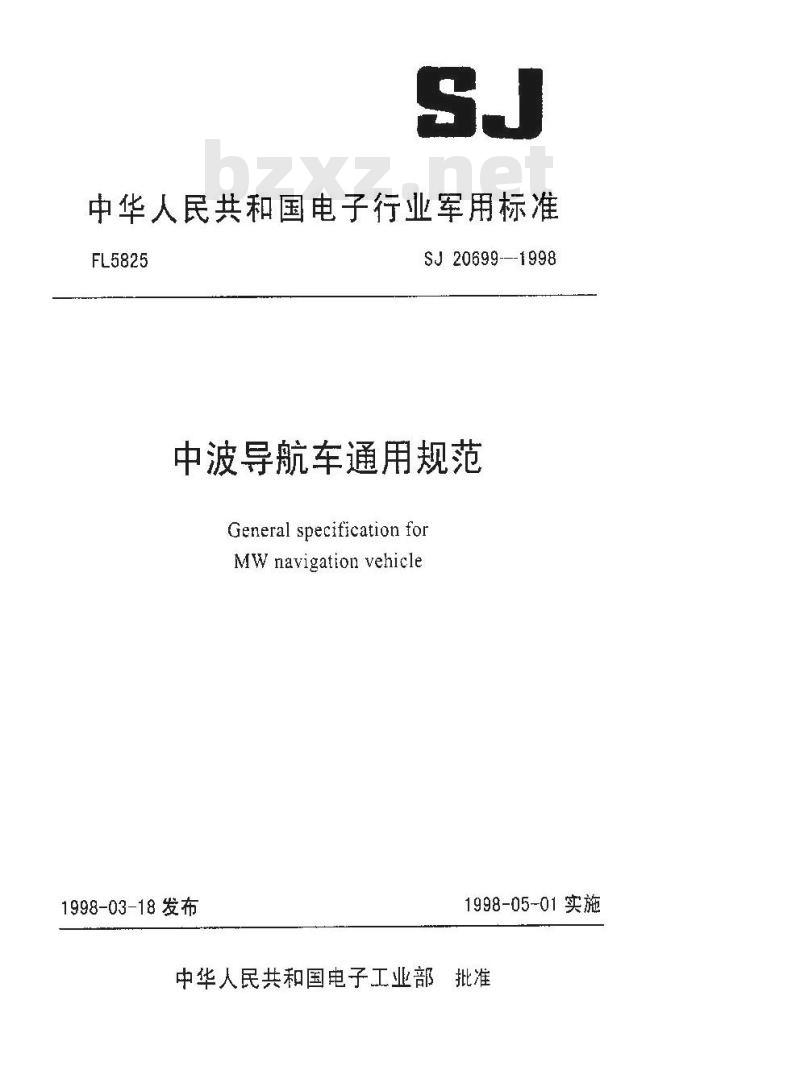

中华人民共和国电子行业军用标准FL5825
SJ20699---1998
中波导航车通用规范
General specificationfor
MW navigationvehicle
1998-03-18发布
1998-05-01实施
中华人民共和国电子工业部批准1范围
1.1′主题内容·
1.2适用范围·
引用文件
合格鉴定
重量…
产品的标志和代号
维修性
人一机一环境系统工程
安全性·
装车设备
电气布线
结构与工艺
供电电源
车厢保温性
车厢密封性
车厢调溫性
车辆使用性能
行驶试验
环境妻求
电磁兼容性
可靠性
4质量保证规定
检验责任
捡验分类
检验条件
iKAoNrKAca-
鉴定检验
质量一致性检验
4.6检验方法
：交货准备
修理与韧始保养
封存与包装
5.3运输与贮存
6说明事项
6.1预定用途
6.2订货文件内容
1范围
中华人民共和国电子行业军用标准中波导航车通用规范
General specification for下载标准就来标准下载网
MW navigation vehicle
1.主题内容
SJ 20699--1998
本规范规定了中波导航车的要求、质量保证规定和交货准备等1.2适用范围
本规范适用于中波导航车，是制订产品规范的依据2引用文件
GB146.1—83标准轨距铁路机车车辆限界GB1496—79机动车辆赚声测试方法GB1589—89汽车外廊尺寸限界
GB3842--83汽油车怠速污染物排放标准GB3845--83汽油车息速污染物排放试验方法GB/T12478--90客车防尘密封试验方法GB/T12535—90汽车起动性能试验方法GB/T12540—90汽车最小转弯直径测试方法GB/T12544—90汽车最高车速试验方法GB112547—90汽车最低稳定车速试验方法GB/T12673--90汽车主要尺寸测量方法GB/T12676-90汽车制动性能试验方法GJB79A-94厢式牵通用规范
GJB179A--96计数抽样检查程序及表GJB219A—94军用通信车通用规范GJB367.1-87军用通信设备通用技术条件设计制造要求GJB367.2一87军用通信设备通用技术条件环境试验方法中华人民共和电子工业部1998-03-18发布niKAoNrkAca
1998-05-01实施
SJ 20699—1998

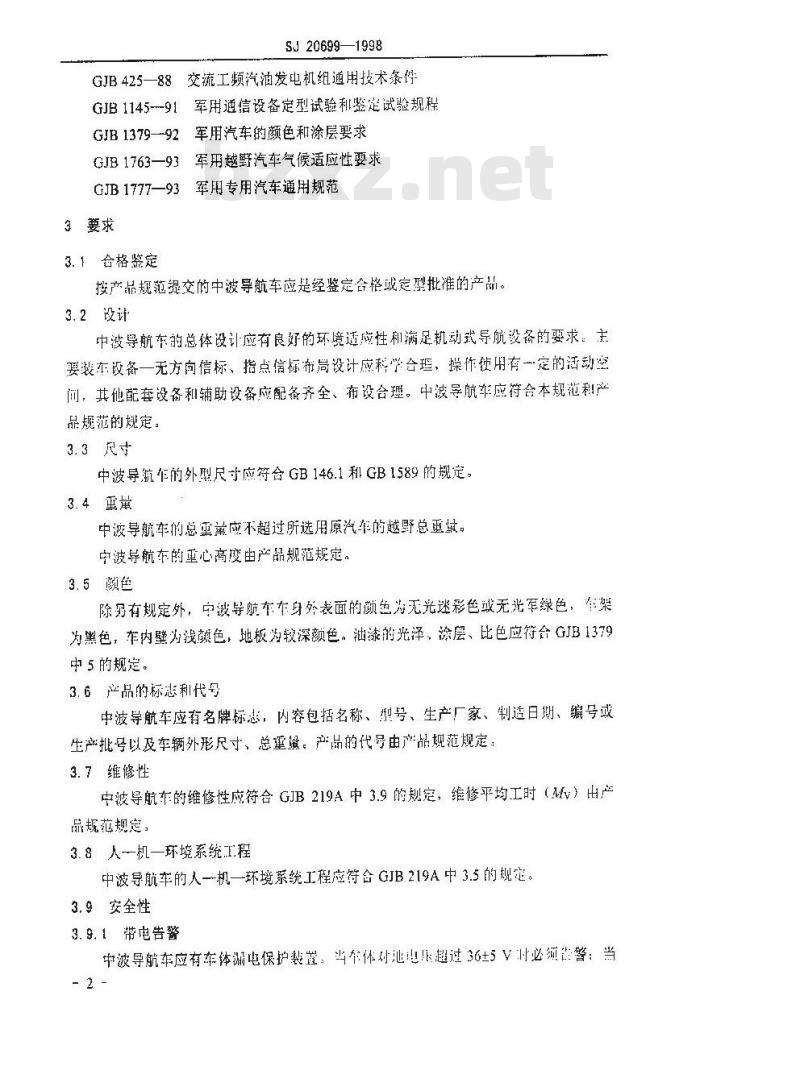

GJB425—88交流工频汽油发电机组通用技术条件GJB1145--91军用道信设备定型试验和鉴定试验规程GJB1379--92军用汽车的颜色和涂层要求GJB1763—93军用越野汽车气候适应性要求GJB1777—93军用专用汽车通用规范3要求
3.1合格鉴定
按产品规范提交的中波导航车应是经鉴定含格或定型批准的产品。3.2设计
中波导航车的总体设计应有良好的环境适应性和满足机动式导航设备的要求。主要装车设备一无方向信标、指点信标布设计应科合理，操作使用有一定的活动空间，其他配套设备和辅助设备应配备齐全、布设合理。中波导航车应符含本规范利产鼎规范的规定。
3.3尺寸
中波导航年的外型尺寸应符合GB146.1和GB1589的规定，3.4重
中液导航车的总重量应不超过所选用原汽车的越野总重试。中波导航车的重心高度由产品规范规定。3.5颜色
除另有规定外，中波导航车车身外表面的颜免为无光迷彩色成无光军绿色，车架为黑色，车内壁为浅颜色，地板为较深颜色。油漆的光泽、涂层、比色应符GJB1379中5的规定。
3.6产品的标志利代号
中波导航车应有名牌标志，内容包括名称、型号、生产厂家、制造日期、编号或生产批号以及牵辆外形尺寸、总董最。产品的代导由产品规范规定：3.7维修性
中波导航车的维修性应符合GJB219A中3.9的规定，维修平均工时（Mv）出产品规范规定，
3.8人一机一环境系统工程
中波导航车的人一机一环境系统工程应符合GJB219A中3.5的规定。3.9安全性
3.9.1带电告警
中波导航车应有车体漏电保护装置：当个体对池电长超过36±5V付必须警：- 2 -
SJ20699—199B
电源电压超过260±3V时，也应告警。3. 9.2过压保护
中波导航车的电源线输入端应有过压保护装置。超过250V的部位，应安装保护貿或外壳，并在壳、罩上加注危险标记。3.9.3防露
中波导航车的电话线及天线在车厢入口处应设置避雷器，以防雷击。3.9.4防火
中波导航车应配备灭火设备，其放置应明显，取用应方便。灭火设备并应随时保持良好的灭火功能，
3.9.5噪声
中波导航车的噪声极限值应符合GJB219A中3.11的规定3.9.6污染物排放
中波导航车的发动机，汽（柴）油发电机等工作时排出的废气不应进入上作室。污染物排放婆求应符合GB3842的规定。3.10装车设备
3.10.1无方向信标
装车的无方向信标性能指标应符合无方向信标产品规范的要求。无方向信标应能与中波导航车的配套天线相配谐，其配谐的频率范围出产品规范规定。3.10.2指点信标
装车的指点信标的性能指标应符合指点信标产品规范的要求，其配套天线由产品规范规定。
3.10.3其他设备
根据需要，中波导航车内应配备必要的配套设、辅助设备，如：通信设备、汽（柴）油发电机组、配电装置、保安装置、车内通信装置、土木工具等。配套设备应符合产品规范的要求，辅助设备应有良好的功能。3.10.4装车设备的联试
中波导航车的供电（市电、油机发电）、操作控制、无方向信标与装车配套天线配谐后的性能要求，指点信标与装车配套天线配谐后的性能要求应符合产品规范规定。通信设备应满足正常的通信联络要求，3.11安装
3.11.1电气装置
中波导航车的电气装置应符合GJB367.1中2.2的规定：3.11.2、车的部件和设备
KANKAca
SJ20699—1998
中波导航车的各部件和设备的安装应牢固，经行驶试验后，不得出现紧固件松动或磨损及部件或零件的永久性分离。3.11.3发电机组
发电机组的安装位置应与工作间隔开，最大限度地减少干扰、噪声和烟雾，并应注意通风、防尘、防寒。
3.11.4天线装置、备附件
天线装置、梯子、油箱、备胎、电缆箱等安装位暨应适当，固定牢固。梯子应推拉灵活，行车时不产生响声；备胎应装卸方便。3.11.5武器安放装置
中波导航车驾驶室和工作间应有安放武器的装置。3.11.6照明装置
车厢内的照明灯应有交流或直流电源供电，并应伺定牢固，防止行车时晃动。工作台面照明度应为：白炽灯不少于40Lx：荧光灯不少子100Lx。3.11.7电源电缆
中波导航车应配备70m长和30m长电缆各备一根，并分别绕丁各电缆盘上存放。3.11.8电源插座
中波导航车车壁的电源线进线盒应安装P型插针式插座一个和与之并联的螺纹接线柱一对、扁三芯输出电源插座一个。车壁电源线入口处的连接应保证不进水。3. 11. 9七木工具
中波导航车应配备镐、锹、锤、锯等士木1.具，并应安放适当、存取方便，3.11.10箱柜
中波导航车内应设有存放文件、1具及备、附件的箱、柜（桌）。3.12电气布线
3.12.1导线布线
各种导线和电缆应按中波导航车的技术要求进行布线安装，当与粗糙的或不规则的金属表面、边角接触吋，应采取保护措施。导线和电缆的长度应留有适当的余量。除另有规定外，布线中并行的导线不允许绞合。线扎和电缆的始末端、转弯处及每履一段应用线卡周定牢靠。
3.12.2电源线
3.12.2.1在温度为15~35°C、相对湿度为45%～75%的情况下，电源线之间及电源线对地之间的绝缘电阻应不小于100M23.t2.2.2电源系统的绝缘强度应符合GJB367.1中1.12的规定。3.12.3信号线
SJ 20699--1998
3.12.3.1在温度为15～35°C、相对湿度为45%~75%的情况下，信号线之间的绝缘电阻应不小于100M2。
3.12.3.2信号电路的导线、电缆和接插件应能承受直流电压500V在30s之内不击穿。
3.13结构与工艺
中波导航车的结构与工艺应符合GJB219A中3.18的规定。3.14供电电源
中波导航车电源应有市电及汽（柴）油发电机组两种供电方式，根据需要选用：a市电交流电压为220Vtg%，频率为50Hz±5%b.汽（柴）油发电机组供电时，应符合GJB425的规定，其功率及数量由产品规范规定。
3.15车厢保温性
中波导航车车厢应有良好的保温性能，其传热系数应符合GJB219A中3.20的规定。
3.16车厢密封性
3. 16.1气密性
中波导航车车厢应有良好的防尘密封性能，其气密性应符合GJB219A中3.19.3的规定。
3.16.2不透光性
中波导航车车厢应有良好的不透光隐蔽性能，其不透光性应符合GJB219A中3.19.1的规定。
3.16.3防丽性
中波导航车车厢应有良好的防雨密封性能，其防丽性应符合GJB219A中3.19.2的规定。
3.17车厢调温性
3. 17. 1 空调
中波导航车内应有良好的通风，必要时可设置空调设备。空调设备应能在30min内使车厢内部温度从40°℃降低到30°℃C以下。3.17.2 取暖
中波导航车内应有良好的取暖设备：取暖设备应能在30min内使车厢内部温度从-30°C上升到0°C以上。3.18车辆使用性能
3.18.1起动
TTTKAoN KAca
SJ 20699—1998
中波导航车的起动应符合GJB219A中3.15.1的规定：3.18.2车速
中波导航车的最低稳定车速应不大于4km/h；中波导航车的最高车速应符合原汽车的规定。3.18.3制动
中波导航车的制动性能应符合GJB219A中3.15.4的规定。3.18.4几何参数
a.中波导航车的最小转弯直径应符合原汽车的规定：b.中波导航车的接近角应不小于35°;c.中波导航车的离去角应不小于26°。3.18.5侧坡操作
中波导航车的侧坡操作应符合GJB219A中3.15.5的规定。3.18.6涉水
中波导航车的涉水能力应符合原汽车的规定。3.18.7连续行驶距离
中波导航车的连续行驶距离应符合GJB219A中3.15.8的规定3.19行驶试验
3.19.1分类
a.50~100km行驶试验：
b1 500 km 行驶试验;
c. 3 000 km 行驶试验。
3.19.2行驶路程分配
中波导航车进行1500km和3000km行驶试验时的行驶路面和行驶里程分配要求应符合GJB219A中3.16.2的规定。3.20环境要求
3.20.1气压
中波导航车在 57 kPa低气压下应能工作。3.20.2高温
中波导航车的高温工作温度为55°C，高漏购存温度为70°C。3.20.3低温
中波导航车的低温工作温度为-40°C，低温贮存温度为-55\°C。3.20.4湿热
中波导航车应能承受温度为30～60“C、相对湿度为（95±3）%的湿热试验，试验6 -
周期电产品规范规定。
3.20.5霉菌
SJ 20699—1998
中波导航车应能承受GJB367.2中“412霉菌试验”规定的霉菌试验，长霉等级由产品规范规定。
3.20.6盐雾
中波导航车应能承受GJB367.2中“413盐雾试验”规定的盐雾试验。3.20.7太阳辐射
中波导航车应能承受GJB367.2中“404太阳辐射试验”规定的太阳辐射试验。3.20.8抗风
中波导航车应能承受的风速极值应符合GJB1763中5.1.7的规定。3.21耗能
中波导航车的耗能要求由产品规范规定。3.22电磁兼容性
中波导航车的电磁兼容性应符合GJB219A中3.10的规定。3.23可辈性
中波导航车的可靠性要求应符合GJB219A中3.8的规定。4质量保证规定
4.1检验责任
除合同或订单中另有规定外，承制方应负责完成本规范中规定的所有检验。必要时，订购方或上级整定机构有权对本规范所述的任一检验项目进行检查。4.1.1合格责任
中波导航车必须符合本规范第3章和第5章的所有要求。本规范中规定的检验应成为承制方整个检验体系或质景大纲的一部分。若合同中包括本规范未规定的检验要求，承制方还应保证所提交验收的中波导航车符合合同要求。质量一致性抽样不允许提交明知有缺陷的中波导航车，也不能要求订购方接收有缺陷的中波导航车。4.2检验分类
本规范规定的检验分为：
a，鉴定检验：
b，质量致性检验。
4.3检验条件
除另有规定外，所有检验项目应在GJB367.2规定的正常试验大气条件下进行。4.4鉴定检验
4.4.1检验类别
TKANKAca
SJ20699—1998
鉴定检验包括设计定型、生产定型和改型鉴定检验。其检验程序应按GJB1145的规定执行。
4.4.2检验数量
捡验样车的数量按GJB1145中4.12.1.2的规定执行4.4.3检验内容
鉴定检验的内容包括表1中设计定型、生产定型所规定的项目。根据实际情况，经承制方和订购方协商可免作某个或某些试验项日，承制方应对免作项目负贵。4.4.4合格判据
当表1所有检验项目均满足规定要求时，则判鉴定检验合格。如果任何一个检验项目不符合规定要求，测应暂停检验，承制方应对不合格项国进行分析，找出缺陷原因并采取纠正措施后，可继续进行鉴定检验。若所有捡验项目都符合规定要求，则仍判鉴定检验合格：若有某个项目不符合规定要求，则判为鉴定检验不合格。
产品的标志和代号
维修性
人机一环境系统工程
带电告警
过压保护
污染物排放
装车设备
电气布线
质一致性检验
章条号
检验方法
章条号
结构与工艺
供电电源
车厢保温性
气密性
不透光性
防丽性
车瓶调温性
几河参数
侧坡操作
连续行驶距离
50～100km行驶试验
1500km行驶试验
3000km行试验
太阳辐射
电磁兼容性
可靠性
SJ 20699—1998
续表1
质量一致性检验
注：表中“○”为必嫩项目：“公”为选做项目：“C组
挚条号
为不做项甘，
TTKAoNrKAca-
检验方法
章条号
